1

Universidade Federal de Santa Catarina
Departamento de Engenharia Elétrica
Eletrônica Básica

Laboratório 11


Objetivos

 Estudo de amplificadores e inversores lógicos utilizando transistores de efeito de campo
MOS.

Pré-Relatório

1. Apresente a curva Vi × Vo para o circuito da Figura 1 (em papel milimetrado), utilizando
R = 3,3 kΩ e VDD = 12 V. Resolva graficamente, obtendo os pontos desejados através do
cruzamento da reta de carga com a curva do transistor canal N (Figuras 4 e 5), para
0 ≤ Vi ≤ 12 V (extrapole as curvas se necessário). Indique no gráfico as posições dos
pontos da tabela a seguir.

 A B C D E F
Vi 1 V 2 V 3 V 4 V 5 V 6 V
Vo
 G H I J L M
Vi 7 V 8 V 9 V 10 V 11 V 12 V
Vo













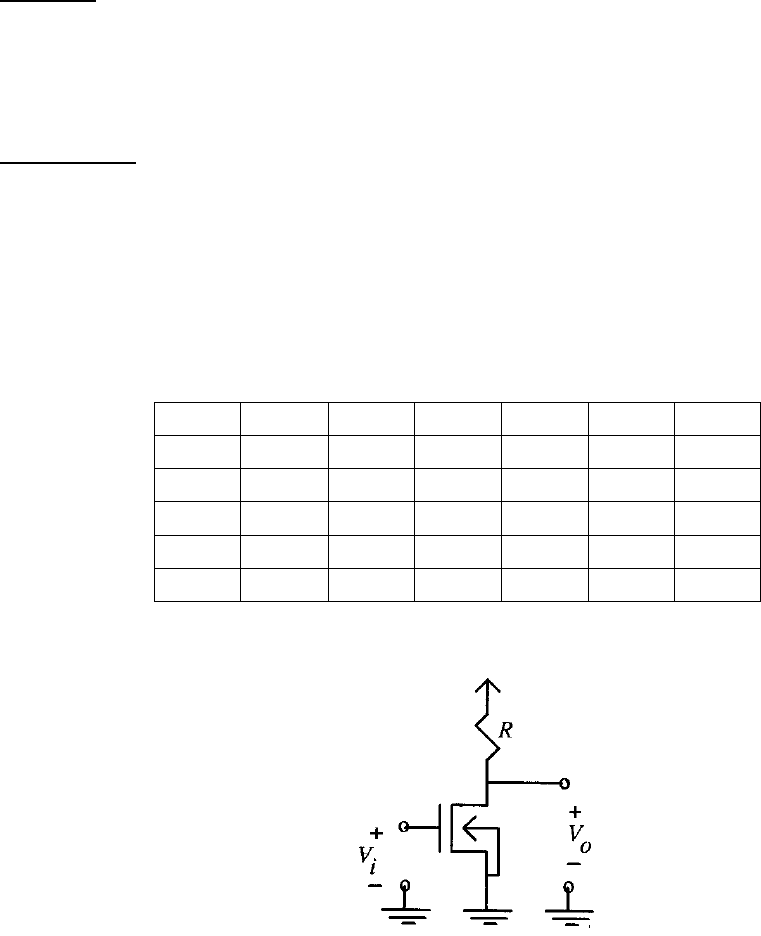

Figura 1. Amplificador com carga passiva.
 +VDD
2

2. Apresente a curva Vi × Vo para o circuito da Figura 2 (no mesmo papel milimetrado
utilizado no item 1), utilizando VBIAS = 6 V (VGS = -6 V). Resolva graficamente através do
cruzamento das curvas dos dois transistores (Figuras 5 e 6), para 1 ≤ Vi ≤ 12 V (extrapole
as curvas se necessário). Indique no gráfico as posições dos pontos da tabela a seguir.

 A B C D E F
Vi 1 V 2 V 3 V 4 V 5 V 6 V
Vo
 G H I J L M
Vi 7 V 8 V 9 V 10 V 11 V 12 V
Vo














Figura 2. Amplificador com carga ativa.

3. Apresente a curva Vi × Vo para o circuito da Figura 3 (no mesmo papel milimetrado dos
itens 1 e 2). Resolva graficamente através do cruzamento das curvas dos dois transistores
(Figura 6) para 0 ≤ Vi ≤ 10 V (extrapole as curvas se necessário). Indique no gráfico as
posições dos pontos da tabela a seguir.

 A B C D E F
Vi 1 V 2 V 3 V 4 V 5 V 6 V
Vo
 G H I J L M
Vi 7 V 8 V 9 V 10 V 11 V 12 V
Vo

Obs.: As curvas dos transistores foram obtidas através do traçador de curvas HP 4156.
+VDD
3













Figura 3. Inversor CMOS.

Laboratório

1. Monte o circuito da Figura 1 com R = 3,3 kΩ e o MOSFET MC14007UB. Observe,
preencha a tabela a seguir e trace sobre o gráfico teórico (papel milimetrado) a curva
experimental de Vi × Vo. Utilize para Vi uma tensão senoidal de freqüência de 100 Hz,
com valor médio de 6 V e valor pico-a-pico de 12 V (0 ≤Vi ≤ 12 V) ou até o limite que o
gerador de função permitir. Em seguida, ajustando simultaneamente o valor médio da
tensão de entrada e o valor pico a pico, meça o ganho de pequenos sinais na porção da
curva onde o ganho é máximo. Verifique no modo X-Y a faixa de tensão de entrada para
manutenção de uma característica de transferência aproximadamente linear.

Obs.: Não deixe os pinos 7 (VSS) e 14 VDD em aberto. Conecte-os nos fontes dos
respectivos transistores (VSB = 0). Pino 7 ligado ao terra e pino 14 ligado ao 12 V.

 A B C D E F
Vi 1 V 2 V 3 V 4 V 5 V 6 V
Vo
 G H I J L M
Vi 7 V 8 V 9 V 10 V 11 V 12 V
Vo

Ganho máximo Faixa de tensão linear (Vi)





+VDD
4

2. Monte o circuito da Figura 2 com o MOSFET MC14007UB. Utilize VBIAS = 6 V (VGS = -
6 V). Observe, preencha a tabela e trace sobre o gráfico teórico a curva experimental de
Vi × Vo. Utilize para Vi uma tensão senoidal de freqüência de 100 Hz, com valor médio de
6 V e valor pico-a-pico de 12 V (0 ≤Vi ≤ 12 V) ou até o limite que o gerador de função
permitir. Em seguida, meça o ganho de pequenos sinais na porção da curva onde o ganho
é máximo. Verifique no modo X-Y a faixa de tensão de entrada para manutenção de uma
característica de transferência aproximadamente linear.

 A B C D E F
Vi 1 V 2 V 3 V 4 V 5 V 6 V
Vo
 G H I J L M
Vi 7 V 8 V 9 V 10 V 11 V 12 V
Vo

Ganho máximo Faixa de tensão linear (Vi)





3. Monte o circuito da Figura 3 com o MOSFET MC14007UB. Observe e trace sobre o
gráfico teórico a curva experimental de Vi × Vo. Utilize para Vi uma tensão senoidal de
freqüência de 100 Hz, com valor médio de 6 V e valor pico-a-pico de 12 V (0 ≤Vi ≤ 12 V)
ou até o limite onde o gerador de função permitir. Em seguida, meça o ganho de pequenos
sinais na porção da curva onde o ganho é máximo.

 A B C D E F
Vi 1 V 2 V 3 V 4 V 5 V 6 V
Vo
 G H I J L M
Vi 7 V 8 V 9 V 10 V 11 V 12 V
Vo

Ganho máximo Faixa de tensão linear (Vi)





5


Figura 4. Características de saída ID × VD para VG constante, MC104007UB.
6


Figura 5. Características de saída ID × VD para VG constante. MOS canal N (VG à direita) e canal P (VG = -6 à esquerda), MC104007UB.
7


Figura 6. Características de saída ID × VD para VG constante. MOS canal N (VG à direita) e canal P (VG à esquerda), MC104007UB.
