ROTEIRO-RELATÓRIO LAB12-AMPLIFICADOR OPERACIONAL COM
REALIMENTAÇÃO NEGATIVA: INVERSOR E NÃO INVERSOR

1. Objetivo: Sedimentar as formas de alimentação do amplificador operacional pelo uso das conexões
com realimentação negativa.

1.1. Verificar as características elétricas do AmpOp real no modo com realimentação negativa.
1.2. Verificar o comportamento da configuração Inversora e Não Inversora.

2. Referencial teórico:
2.1. Amplificadores Operacionais Antonio Pertence Junior – Makron Books
2.2. Cap 8: Sistemas eletroeletrônicos. Gilvan A. Garcia, José Luiz A. Almeida.
2.3. Cap 5: Projetos de circuitos analógicos. Sergio Franco.
2.4. Cap 68, seção 31, p. 88: Fundamentos de engenharia. Michael R. Lindeburg.
2.5. Texas Instruments: Op Amps for everyone. Ron Mancini
2.6. Analog Devices: Op amp applications. Walter G. Jung

3. Materiais:

EXISTENTE NO LABORATÓRIO AQUISIÇÃO
01 Fonte de alimentação DC variável 02 CI 741- amplificador operacional (datasheet 741)
01 Osciloscópio digital com 2 pares pontas de prova 01 CI 358 - amplificador operacional (datasheet 358)
01 Multímetro digital (MD) 04 Resistor de 47 kΩ ¼ W ou ½ W
01 Gerador de funções DAWER ( como manuseá-lo aqui) 04 Resistor de 4,7 kΩ ¼ W ou ½ W
01 Gerador de funções arbitrária POL-40 (manual de uso aqui) 01 Resistor de 1 MΩ ¼ W ou ½ W
01 Protoboard 02 Resistor de 10 kΩ
01 Cabo banana-banana-jacaré (formar a alimentação simétrica) 02 Capacitor cerâmica 100 nF
 Pontas de prova B-B e B-J
 jumpers

4. Preparação:

4.1. Identificação dos terminais do CI 358 ou do 741:
4.1.1. Use o datasheet para identificar a função de cada um dos terminais. Anote as funções no espaço da Figura 1

1=OFF N1
2=IN-
3=IN+
4=VCC-
5=OFFSET N2
6=OUT
7=VCC+
8=NC

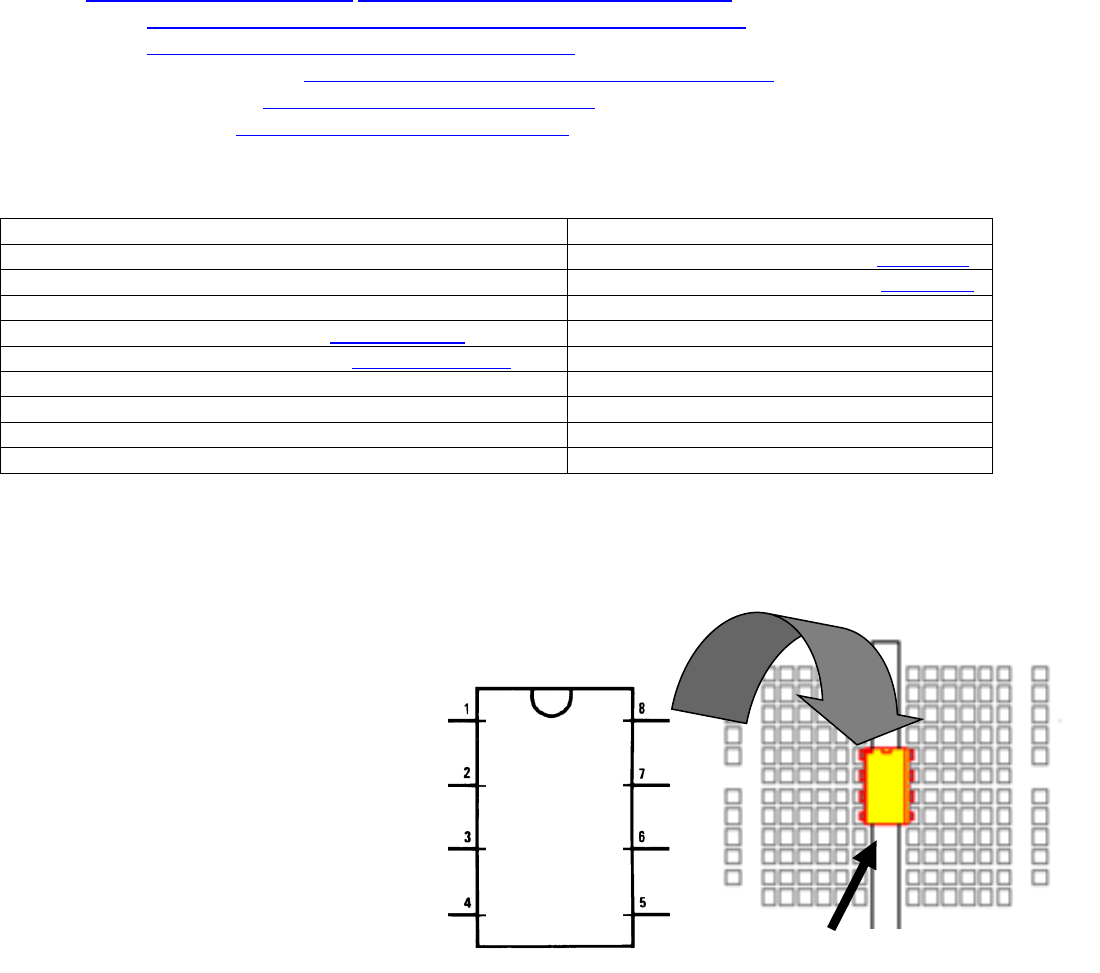

Figura 1. Pinagem do CI 358 ou 741 e a indicação da correta fixação do CI no proto-board


CI 741
Posicionado sobre o sulco do proto-board.

https://integrada.minhabiblioteca.com.br/
https://integrada.minhabiblioteca.com.br/
https://integrada.minhabiblioteca.com.br/
https://integrada.minhabiblioteca.com.br/
https://integrada.minhabiblioteca.com.br/
https://web.mit.edu/6.101/www/reference/op_amps_everyone.pdf
https://www.eit.lth.se/fileadmin/eit/courses/etef15/Kursmaterial/Op_Amp_Applications_Handbook-Walt-Jung_2005.pdf
https://www.ti.com/lit/ds/symlink/ua741.pdf
https://www.ti.com/lit/ds/symlink/lm158-n.pdf
https://sites.google.com/view/elisanm/laborat%C3%B3rio-a001#h.p_59TJ2eoiT7eG
https://drive.google.com/file/d/1LsnijTwU9VnnLl5c0XHiXVxrIdm8prE1/view



4.2. Conexões para obtenção da alimentação para o amplificador operacional

4.2.1. FONTE SIMÉTRICA: será obtida a partir da fonte de alimentação DC da bancada.
A Figura 2 ilustra o aspecto das ligações que devem ser feitas. Para complementar a ligação da fonte para operar como
fonte simétrica, pressione os botões para operar como modo série escravo segue o mestre.
4.2.1.1. Para absorver ou amenizar ruídos provenientes da alimentação, são colocados capacitores de
cerâmica desacoplamento de 100 nF o mais próximo possível do terminal de alimentação e GND. A
equipe deverá incluir os capacitores na montagem.












(a) (b)
Figura 2. (a) Diagrama eletrônico das conexões (b) ilustração das conexões usando a fonte do laboratório.

4.2.1.2. ALIMENTAÇÃO SIMÉTRICA COM 1 FONTE: caso o total de fontes disponíveis no laboratório não
seja suficiente para atender as equipes, será necessário obter a fonte simétrica a partir de uma fonte
DC, usando os resistores para fazer o divisor de tensão.












4.2.2. FONTE UNIPOLAR: será obtida a partir da fonte de alimentação DC da bancada.
 A Figura 3 ilustra o aspecto das ligações que devem ser feitas. O capacitor de desacoplamento também deve ser incluído.












(a) (b)

Figura 3. (a) Diagrama eletrônico das conexões alimentação unipolar (b) ilustração das conexões usando a fonte do
laboratório.


4.2.3. CONFIGURAÇÃO INVERSORA E NÃO INVERSORA












ROTEIRO-RELATÓRIO LAB12-AMPLIFICADOR OPERACIONAL COM
REALIMENTAÇÃO NEGATIVA: INVERSOR E NÃO INVERSOR

Nome:BRUNO BALLA RA:2462532 ; BRUNO LUAN RA:2194961
Data da realização da experiência: 24/05/23
Data da entrega do relatório: 31/05/23
Bancada 3
5. Desenvolvimento da Prática: circuito 1 – Comparador Inversor com alimentação simétrica.

5.1. Monte o circuito de acordo com a Figura 4. Utilize alimentação simétrica ±12V.
5.1.1. Para esta montagem qual é o valor aproximado da tensão de saturação?
Da teoria: máxima tensão de saída que o ampop pode fornecer e está vinculada à tensão de alimentação.+
Vsat=12v - Vsat=-12v

5.2. Inclua o número correspondente ao nome dos terminais do CI.
5.3. EVITE O USO DE JUMPERS.
5.4. Certifique-se do valor prático do R1 e Rf, pois estão relacionados com o ganho!! Meça-os!!
R1 = 4,7 k =4650 Rf = 47 k= 46,8k RL= 1 M

Vin = gerador de funções ajustado entre onda senoidal 100 mVpp a 200 mVpp, frequência = 1 kHz.

5.5. Calcule o ganho teórico e tensão de saída esperada utilizando os valores medidos dos resistores:
𝑨𝒗 =
𝑹𝒇
𝑹𝟏
=
 𝟒𝟕𝒌
𝟒, 𝟕𝒌
= 𝟏𝟎 𝑽𝒐𝒖𝒕 𝒆𝒔𝒑𝒆𝒓𝒂𝒅𝒐 𝒑𝒑 = 𝑨𝒗. 𝑽𝒊𝒏 = 𝟏𝟎 ∗ 𝟎, 𝟏 𝑽 = 𝟏𝑽
𝑽𝒐𝒖𝒕𝒆𝒔𝒑𝒆𝒓𝒂𝒅𝒐𝒓𝒎𝒔 = 𝑨𝒗. 𝑽𝒊𝒏 𝒓𝒎𝒔 = 𝟏𝟎 ∗

V








Figura 4: Esquema para a montagem do circuito1 INVERSOR com alimentação simétrica.

5.5.1. Após conferência das conexões, energize o circuito e meça as tensões solicitadas a seguir usando um MDAC.
Qual é a natureza da medida que será feita com o multímetro (pico, pico a pico, média, eficaz)?Tensão eficaz
(RMS).
A Figura 5 auxilia em relembrar que as medidas realizadas com o instrumento selecionado em corrente alternada (CA)
são os valores notáveis denominado por EFICAZ ou RMS, que apresenta para formas senoidais a relação
Vp = (√2)Vrms










Figura 5: Revisão da relação entre Vp e Vrms para formas de onda senoidais.






Vd


5.5.2. Medidas com o MDAC – valores eficazes:
Vin = 0,035V VR1 =0,035V VRf = 0,357V Vo=VRL=0,358V
Vout=0,358V Vd=VZX = tensão diferencial= 0,96V

5.5.3. Calcule o ganho prático (medição MD) pela relação entre as tensões Vout/Vin obtidas pela medida com o MDAC:
Vin_rms =0,035/√2 = 25mV Vout_rms=0,358/√2= 253mV

𝑨𝒗 =
𝑽𝒐𝒖𝒕 𝒓𝒎𝒔
𝑽𝒊𝒏 𝒓𝒎𝒔
=
 𝟎,𝟐𝟓𝟑
𝟎,𝟎𝟐𝟓
= 10,12


5.5.4. Use o osciloscópio digital para monitorar as tensões Vi(CH1) e Vo(CH2). Faça o print da tela do scope com as informações
da coluna medidas com os valores: VinppCH1, Vin_rmsCH1, VoutppCH2, Vout_rmsCH2 e Frequência CH2

Vin pico-a-pico= 132mV
Vin rms= 36,4mV
Vout pico-a-pico=1,06V
Vout rms= 372mV




5.5.5. Calcule o ganho prático usando os valores pico-pico a partir dos dados obtidos pela medida tensão de pico a
pico indicada pelo scope.
O amplificador operacional ampliou 10 vezes o sinal.


5.5.6. Houve inversão de fase? Justifique.
Sim, pois foi conectado na entrada inversora do amplificador.



5.5.7. Calcule a corrente no R1 e no Rf. Justifique os valores obtidos.

Vrf = 0,357V Rf = 47k I = V/R = 0,357/47k = 7,59574 µA
Vr1 = 0,035 R1 = 4,7k I=V/R = 0,035/4700 = 7,44681 µA

5.5.8. Informe o valor da tensão VZX=Vd = tensão diferencial. O valor obtido está na faixa de valores esperados?
Realize uma breve análise sobre o significado deste parâmetro e a intensidade do valor obtido.

O valor da tensão diferencial (Vd) obtido é de 0,75 mV, que está dentro da faixa esperada. A tensão diferencial representa a
diferença de potencial nos terminais de entrada do amplificador operacional. Um valor baixo indica um bom desempenho
do amplificador. A tensão diferencial é uma medida importante para avaliar a qualidade do amplificador operacional e sua
capacidade de minimizar desvios indesejados nos sinais de entrada.

5.6. Nesta etapa, mantemos aalimentação simétrica, mesmos resistores, porém a tensão Vin será aumentada com a
intensão de levar a saída do AmpOp à saturação, que conforme o item 5.1.1, para esta montagem está na faixa de
3,1V.
5.6.1. Aumente gradativamente a tensão Vin e acompanhe o resultado no display do osciloscópio.
5.6.2. Quando a saída saturar, tire uma foto do gerador de funções ao lado do osciloscópio, de maneira que os dois
equipamentos estejam enquadrados, com os valores visualizáveis.



5.6.3. Anote o valor de Vin e o Vout para a condição em análise.
Vin = 3,28V Vout = Vsat = 21,4V
O Vsat é positivo ou negativo? Justifique:
Positivo. A tensão de entrada (Vin) é aumentada gradualmente até que a saída do amplificador operacional
(AmpOp) sature. Quando isso acontece, a tensão de saída (Vout) atinge o valor máximo que o AmpOp pode
fornecer, próximo à tensão de alimentação positiva (Vcc+). No caso específico mencionado, quando Vin atinge
3,28V, Vout é igual a 21,4V, indicando que o AmpOp está operando em saturação positiva. Isso significa que o
Vsat é positivo.






6. Desenvolvimento da Prática: circuito 2 – Comparador Inversor com alimentação unipolar

6.1. Mantenha as conexões dos terminais V+ e V- do CI, porém alimente-o de forma unipolar, conforme indica a Figura
3. Repita o desenvolvimento.

6.1.1. Energize o circuito e meça a tensão usando um MDAC em:
Vin = 53mV VR1 = 31,3mV VRf =396mV Vo=VRL=303mV
Vd=VZX =27mV Vout=303mV
6.1.2. Calcule o ganho prático utilizando o módulo dos valores máximos da saída e da entrada. Apresente o
desenvolvimento :
𝑨𝒗 =
|𝑽𝒐𝒖𝒕 𝒎𝒂𝒙|
|𝑽𝒊𝒏 𝒎𝒂𝒙|
=
 𝟑𝟎𝟑𝒎
𝟓𝟑𝒎
= 𝟓, 𝟕𝟏


6.1.3. Use o osciloscópio digital para monitorar as tensões Vi e Vo. Faça o print da tela do scope com as informações
da coluna MEDIDAS visível.

Vin pico-a-pico=172mV
Vin rms= 52,9mV
Vout pico-a-pico=800mV
Vout rms= 382mV


6.1.4. Calcule o ganho prático a partir dos dados obtidos pela tensão de pico a pico indicada pelo scope.

800m/172m = 4,65

6.1.5. Houve inversão de fase? Justifique. Há relação entre a alimentação do ampop com a natureza da sua
configuração (topologia)?
Houve inversão de fase, pois a configuração é uma configuração inversora. Nesse circuito usamos a
alimentação unipolar fazendo com que a onda da saída não tenha a parte negativa da onda.

6.1.6. Calcule a corrente no R1 e no Rf. Justifique os valores obtidos.
IR1 = VR1/R1 = 31,3m / 4,7k = 6,66µA.
IRf = VRf / Rf = 396m / 46,2k = 8,57µA.


6.1.7. Apresente um parecer a respeito dos efeitos da alimentação unipolar no sinal de saída.
Por ser uma alimentação unipolar o sinal de saída não tem a onda na parte negativa por causa da falta
de uma polarização negativa na alimentação que resulta em um nível DC (corrente contínua).


7. Desenvolvimento da Prática: circuito 3 – Comparador Não Inversor com alimentação simétrica

7.1. UTILIZE UM NOVO CI 741 OU O 2º AMP OP DO CI 358 com outro conjunto de resistores, pois a intenção ao final
é interligar os dois estágios.
7.2. Caso esteja usando o 741, posicione o CI na matriz de forma que tanto a alimentação do CI, bem como o terminal
da entrada do sinal VGf, Vin, Vout possam ser acessados com a menor quantidade de jumpers.
7.3. Nesta montagem será verificada a operação do circuito indicado não inversor com alimentação simétrica 12 V
indicado na Figura 6.
Mantenha os valores para R1, Rf e RL. Nesta configuração a entrada Vin será um sinal senoidal obtido através do
gerador de funções entre 100 e 200 mVpp, 1kHz.






Figura 6: circuito não inversor com realimentação negativa.

7.3.1. Calcule o ganho teórico: Av= vout/vin = 1,18V/0,130V

7.3.2. Após conferência das conexões, energize o circuito e meça a tensão usando um MDAC em:
Vin = 0,035V Vd = 0,075V Vout=0,398V

7.3.3. Ainda com o MDAC meça a tensão sobre o resistor R1 e Rf:
VR1 = 0,035V VRf =0,36V

7.3.4. Calcule a corrente no R1 e no Rf. Justifique os valores obtidos. Compare com os valores obtidos na prática do
circuito 1 e circuito 2 e emita um parecer técnico.
Ir1 = VR1/R1 = 0,035/4700 = 7,4468 µA Irf = VRF/RF = 0,36/47K = 7,65957 µA
7.3.5. Calcule o ganho prático (fica à critério qual valor notável usar no cálculo):
Vout/vin = 0,398V/0,035V = 11,37
7.3.6. Use o osciloscópio digital para monitorar as tensões Vin e Vout. Faça o print da tela do scope com as informações
da coluna MEDIDAS.

Vin pico-a-pico=118mV
Vin rms= 36,7mV
Vout pico-a-pico=1,18V
Vout rms=400mV

Vd


7.3.7. Calcule o ganho prático a partir dos dados obtidos pela tensão de pico a pico indicada pelo scope.
Vppout/ Vppin = 1,18V/0,130V = 9,08

7.3.8. Houve inversão de fase? Justifique.

Não houve, pois a conexão foi realizada na saída não-inversora do amplificador.

8. Questionário

1) O que foi observado nas intensidades das correntes dos circuitos 1 e 3? Justifique utilizando a teoria como base de
pesquisa.
Nas correntes dos circuitos 1 e 3, as correntes nos resistores R1 e Rf são da mesma ordem de
grandeza. Isso ocorre devido à configuração do amplificador operacional e à escolha adequada
dos valores dos resistores. No circuito inversor (circuito 1), a corrente no Rf é maior que a
corrente no R1 devido à amplificação da tensão de saída. No circuito não-inversor (circuito 3), a
corrente no R1 é baixa devido à realimentação negativa aplicada. O balanceamento das correntes
é importante para o correto funcionamento dos circuitos.

2) Obtenha a expressão que define a razão entre valor de P1 e P2 para que a tensão de saída seja o triplo da diferença
entre a tensão V2 e V1 para o circuito abaixo.






Vout = -(V1-V2)*Av
Av seria P2/P1
Vout = -(V1 - (V2P2/P1+P2))*(P2/P1)
Vout = -(V1 - (V2P2/P1+P2))*(P2/P1)
(P1/P2) = (3*(V2-V1)) / (V1-((V2*P2)/(P1+P2)))








3) Qual a faixa de ajuste de ganho de tensão, em dB, para o circuito abaixo?
Dados: P1= 5k , R1=1k e RF=20k . Respostas: AV(dB) = 10,45 a 26,02 dB.







4) Qual é a tensão de saída do somador da estrutura abaixo.
