Escalas e Linhas de Cota

Prévia do material em texto

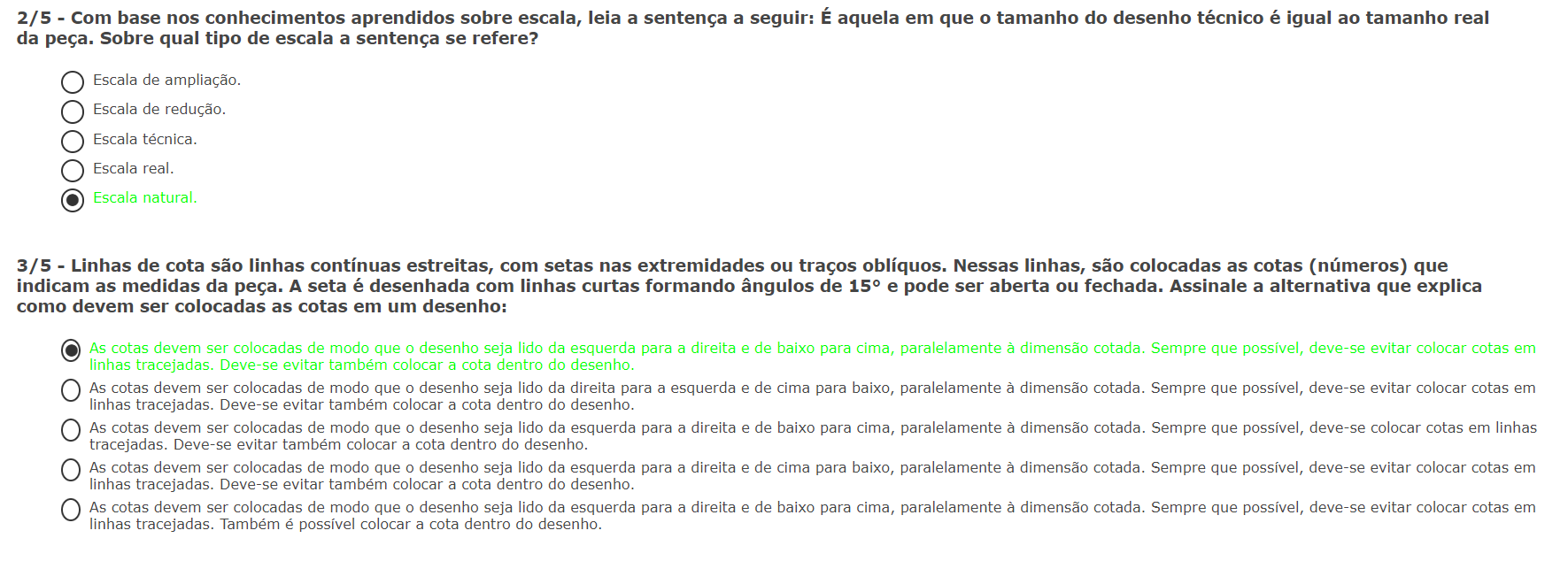

2/5 - Com base nos conhecimentos aprendidos sobre escala, leia a sentença a seguir: É aquela em que o tamanho do desenho técnico é igual ao tamanho real da peça. Sobre qual tipo de escala a sentença se refere? Escala de ampliação. Escala de redução. Escala técnica. Escala real. Escala natural. 3/5 - Linhas de cota são linhas contínuas estreitas, com setas nas extremidades ou traços oblíquos. Nessas linhas, são colocadas as cotas (números) que indicam as medidas da peça. A seta é desenhada com linhas curtas formando ângulos de 15° e pode ser aberta ou fechada. Assinale a alternativa que explica como devem ser colocadas as cotas em um desenho: As cotas devem ser colocadas de modo que desenho seja lido da esquerda para a direita e de baixo para cima, paralelamente à dimensão cotada. Sempre que possível, deve-se evitar colocar cotas em linhas tracejadas. Deve-se evitar também colocar a cota dentro do desenho. As cotas devem ser colocadas de modo que desenho seja lido da direita para a esquerda e de cima para baixo, paralelamente à dimensão cotada. Sempre que possível, deve-se evitar colocar cotas em linhas tracejadas. Deve-se evitar também colocar a cota dentro do desenho. As cotas devem ser colocadas de modo que o desenho seja lido da esquerda para a direita e de baixo para cima, paralelamente à dimensão cotada. Sempre que possível, deve-se colocar cotas em linhas tracejadas. Deve-se evitar também colocar a cota dentro do desenho. As cotas devem ser colocadas de modo que o desenho seja lido da esquerda para a direita e de cima para baixo, paralelamente à dimensão cotada. Sempre que possível, deve-se evitar colocar cotas em linhas tracejadas. Deve-se evitar também colocar a cota dentro do As cotas devem ser colocadas de modo que o desenho seja lido da esquerda para a direita e de baixo para cima, paralelamente à dimensão cotada. Sempre que possível, deve-se evitar colocar cotas em linhas tracejadas. Também é possível colocar a cota dentro do desenho.
