Desenvolvimento de projetos estruturais: modelagem e aplicações BIM
Professor(a): Maurício Thomas (Mestrado acadêmico)
1)
2)
Prepare-se! Chegou a hora de você testar o conhecimento adquirido nesta disciplina. A
Avaliação Virtual (AV) é composta por questões objetivas e corresponde a 100% da média final.
Você tem até cinco tentativas para “Enviar” as questões, que são automaticamente corrigidas.
Você pode responder as questões consultando o material de estudos, mas lembre-se de cumprir
o prazo estabelecido. Boa prova!
Sobre o Building Information Modeling (BIM), ou Modelagem da Informação na
Construção, assinale a alternativa correta:
Alternativas:
BIM é um software aplicado exclusivamente às instalações hidráulicas.
O BIM pode ser aplicado apenas à construção civil, não sendo possível sua utilização em
outros segmentos da indústria.
A tecnologia BIM se aplica aos anos iniciais de um empreendimento, considerando uma
ideia de edificação ou instalação, projeto e construção. Entretanto, é uma ferramenta
que não contempla o pós-obra.
O BIM é um conjunto de políticas, processos e tecnologias, que permitem gerenciar o
processo de edificações e instalações, considerando seu desempenho, suas informações
e dados, utilizando softwares em todas as etapas.  CORRETO
BIM é um processo que não permite a modelagem, porém, facilita a troca de
informações sobre as construções.
Código da questão: 70953

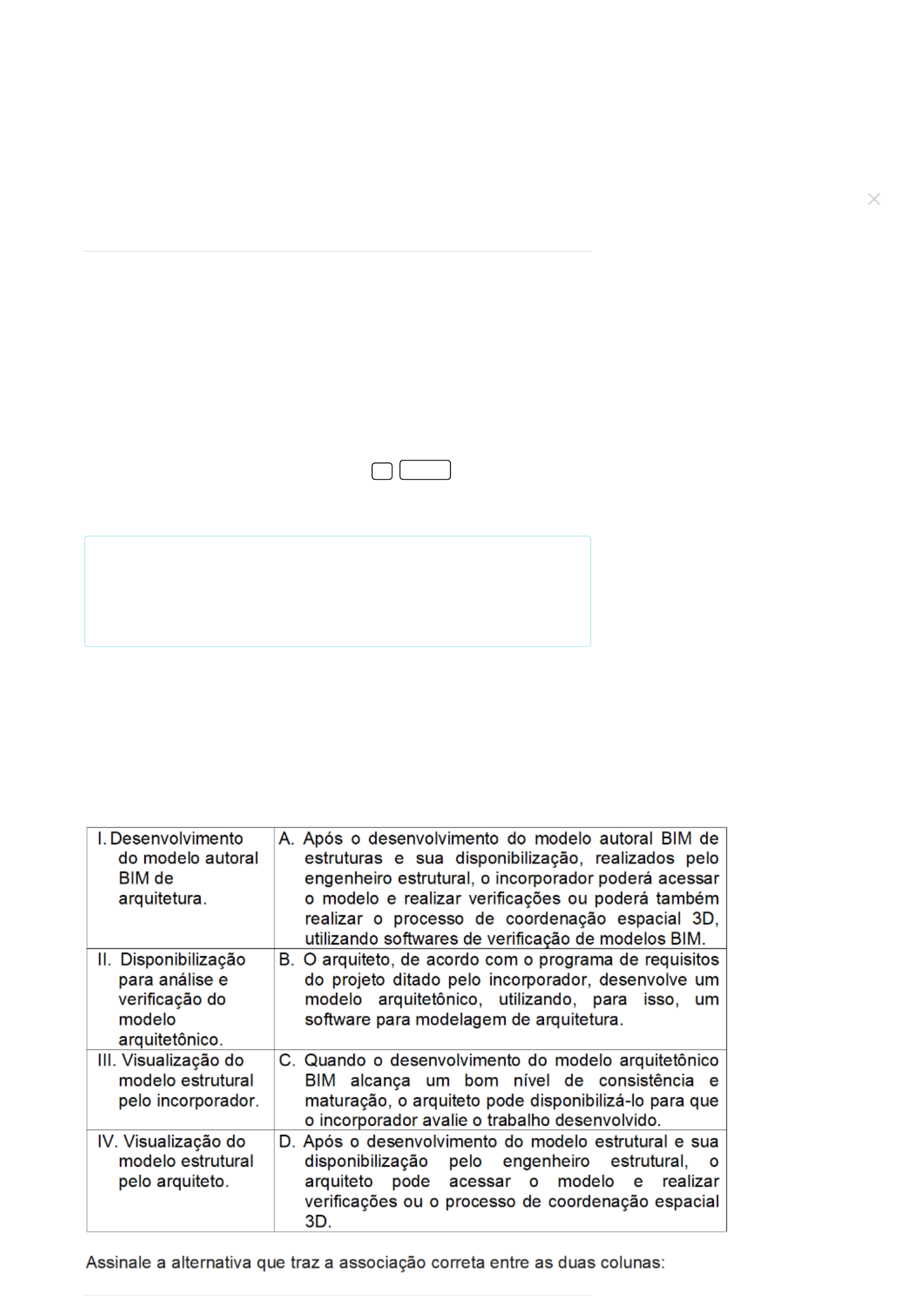

A especificação da infraestrutura e da tecnologia necessária para a realização dos
processos BIM, só poderá ser feita após a identificação dos casos de uso que serão
desenvolvidos, com seus correspondentes entregáveis. Relacione alguns aspectos
importantes com relação ao tema exposto.
Resolução comentada:
O BIM é um conjunto de políticas, processos e tecnologias que permitem gerenciar o
processo de edificações e instalações, considerando seu desempenho, suas
informações e dados, utilizando softwares em todas as etapas.
Avaliação enviada com sucesso 
11/07/2024 21:31 Cosmos · Cosmos
https://kroton.platosedu.io/lms/m/aluno/disciplina/index/3282271/10645674 2/7
3)
Alternativas:
I-A; II-B, III-C; IV-D.
I-B; II-D, III-C; IV-A.
I-C; II-A, III-D; IV-B.
I-B; II-C, III-A; IV-D.  CORRETO
I-D; II-B, III-C; IV-A.
Código da questão: 70961
Nem todos os softwares do mercado que se autointitulam BIM, realmente são. Com
relação a ao enunciado, analise as afirmativas a seguir e assinale-as com V (verdadeiro) ou F
(falso):
 ( ) Nem tudo que é 3D é BIM, mas, se for BIM, será 3D. Isso significa que existem
visualizações 3D que possuem informações de geometria apenas.
 ( ) Considerando que softwares BIM são gestores de bancos de dados integrados, sempre
que acontecerem modificações, todas as entradas de dados devem ser atualizadas de
forma automática.
 ( ) Softwares e soluções 3D que não atuam como gestores de bancos de dados integrados
podem, sem maiores problemas, serem considerados BIM.
( ) Soluções que, utilizando múltiplas referências 2D (desenhos ou documentos), emulam
modelos tridimensionais, não fazem parte do BIM.
 Assinale a alternativa que contenha a sequência correta de V e F:
Alternativas:
V – F – V – F.
V – V – F – F.
V – V – V – V.
V – V – F – V.  CORRETO
F – V – F – V.
Código da questão: 70955
Resolução comentada:
A correta avaliação de colunas deve ser dada como: I-B; II-C, III-A; IV-D. I-B:
 Um software de modelagem de arquitetura permite ao arquiteto o desenvolvimento
de um modelo autoral, de acordo com especificações de um incorporador.
II-C: Um modelo arquitetônico em BIM permite que o incorporador e demais
participantes do projeto avaliem o modelo gerado pelo arquiteto.
III-A: O incorporador consegue visualizar o modelo estrutural e verificar eventuais
pendências e/ou modificações dentro deste próprio modelo.
IV-D: O arquiteto também consegue visualizar o que foi projetado pelo responsável
do modelo estrutural. Dessa forma, consegue realizar uma verificação com seu
modelo arquitetônico e constatar eventuais inconsistências dentro do projeto.
Resolução comentada:
A primeira, a segunda e a quarta são afirmativas verdadeiras. Veja a forma correta
das afirmativas falsas: Terceira alternativa – Softwares e soluções 3D que não atuam
como gestores de bancos de dados integrados não podem, de forma alguma, serem
considerados BIM..
Avaliação enviada com sucesso 
11/07/2024 21:31 Cosmos · Cosmos
https://kroton.platosedu.io/lms/m/aluno/disciplina/index/3282271/10645674 3/7
4)
5)
O IFC é baseado em uma arquitetura que relaciona suas entidades e inclui cerca de
centenas dessas entidades, que possuem uma organização de maneira hierárquica de seus
objetos.
 Com relação ao IFC e seus elementos que o compõe, analise as afirmativas a seguir e
assinale-as com V (verdadeiro) ou F (falso):
 ( ) As entidades básicas, ou entidades de base, ou ainda o que podemos chamar de
recursos reutilizáveis, são compostas pelas geometrias, topologias, materiais, medidas,
objetos participantes e demais propriedades.
 ( ) Como o IFC é um modelo de dados extensível e orientado especificamente a objetos, as
unidades básicas podem ser especificadas, gerando subtipos e criando um número
ilimitado de subentidades.
 ( ) Uma parede, que é considerada um elemento de uma edificação, pode ser renomeada
como IfcWall.
( ) O IFC proporciona a identificação explícita de diversas versões de um projeto que esteja
em pleno desenvolvimento.
 Assinale a alternativa que contenha a sequência correta de V e F:
Alternativas:
V – F – V – V
V – F – V – F.
V – V – F – F
V – V – V – V  CORRETO
F – V – F – V.
Código da questão: 70965
Tudo que deve ser entregue, documentado e registrado, para abranger todas as fases do
ciclo de vida do empreendimento, este dividido nas fases de pré-obra, obra e pós-obra.
 Com relação às fases do ciclo de vida e suas definições, analise as afirmativas a seguir e
assinale-as com V (verdadeiro) ou F (falso):
( ) O pós-obra aborda o emprego de modelos 3D BIM, que gerem informações acerca dos
processos de manutenção dos sistemas construtivos da edificação, tais como pisos,
paredes, e todos os sistemas de instalação.
( ) A etapa da obra utiliza-se de modelos BIM 3D para a produção de layouts de todas as
montagens previstas na instalação e/ou edificação. Com isso, geram-se documentos onde
se detalham elevações e especificações para uso dentro do canteiro de obras.
 ( ) A pré-obra é a etapa reservada para a elaboração de modelos dentro de um projeto que
possa ser compartilhado com todos os envolvidos no desenvolvimento do
empreendimento.
Resolução comentada:
A primeira, a segunda, a terceira e a quarta são afirmativas verdadeiras. Primeira
alternativa: as entidades são combinadas e compostas com o objetivo de identificar
objetos comuns usados na indústria da construção, tais como paredes, pisos,
elementos estruturais em geral. Segunda: os subtipos definirão novas classes de
objetos construtores que herdam propriedades de seu pai (tipo), mas adicionando
outras propriedades, acabam se distinguindo dos pais, mesmo sendo criados de
maneira muito semelhante.
Terceira: o IFC é baseado em uma arquitetura que relaciona suas entidades e inclui
cerca de centenas dessas entidades, que possuem uma organização de maneira
hierárquica de seus objetos. Quarta: o IFC permite que os mais diversos atores e/ou
projetistas trabalhem de maneira digital, interagindo ao longo do ciclo de projeto,
concepção, e até mesmo manutenção do empreendimento.
Avaliação enviada com sucesso 
11/07/2024 21:31 Cosmos · Cosmos
https://kroton.platosedu.io/lms/m/aluno/disciplina/index/3282271/10645674 4/7
6)
7)
 ( ) Na etapa da pós-obra, há o compartilhamento de dados e critérios de linhas, layout,
cores, textura, iluminação etc. Há a possibilidade do desenvolvimento de maquetes virtuais,
com o intuito de se analisar técnicas construtivas, alternativas de resolução de problemas,
detalhamento defachadas, entre outras questões que compõem o projeto como um todo.
 Assinale a alternativa que contenha a sequência correta de V e F:
Alternativas:
V – V – V – V.
V – V – V – F.  CORRETO
V – F – V – V.
V – F – V – F.
F – V – F – V.
Código da questão: 70970
A etapa da pré-obra é considerada o pontapé inicial do empreendimento. É a fase em
que são desenvolvidos modelos que contenham informações de caráter específico, que
trazem relação à endereço do empreendimento, análises de questões ambientais, reais
condições do terreno, edificações ou instalações existentes no local, entre outros. Com
relação à etapa da pré-obra, assinale a alternativa correta:
Alternativas:
A etapa compreende uma análise realizada pela equipe de todas as áreas que serão
projetadas, com base em regras específicas apenas da construtora, para melhor eficácia
de sua concepção.
Esta é a etapa reservada para a elaboração de modelos dentro de um projeto que possa
ser compartilhado apenas com a equipe responsável por cada disciplina.
É a etapa em que há de se considerar as estimativas de custo da instalação,
principalmente, àquelas das fases iniciais. Deve-se considerar alternativas de inclusões
e/ou modificações para os  sistemas construtivos planejados para a concepção do
empreendimento.  CORRETO
Nesta etapa, não é realizado nenhum tipo de consideração com relação ao de consumo
de energia do empreendimento. Deve-se ter apenas um olhar que esteja direcionado às
mais variadas alternativas de locação da instalação, como os diferentes tipos de
fachadas, por exemplo
É a etapa em que se inserem as simulações que contenham as melhores soluções
estruturais, que possuam análises com precisão do consumo de energia, porém, sem a
necessidade de realizar qualquer tipo de cálculo de dimensionamento.
Código da questão: 70968
Existem três categorias ou grupos de métodos e protocolos de troca de informações
entre softwares BIM. Com relação a essas categorias e suas configurações, considere as
assertivas a seguir e identifique as corretas:
Resolução comentada:
A primeira, a segunda e a terceira são afirmativas verdadeiras. Quarta afirmação - Na
etapa da pré-obra, há o compartilhamento de dados e critérios de linhas, layout,
cores, textura, iluminação etc. Há a possibilidade do desenvolvimento de maquetes
virtuais, com o intuito de se analisar técnicas construtivas, alternativas de resolução
de problemas, detalhamento de fachadas, entre outras questões que compõe o
projeto como um todo.
Resolução comentada:
A pré-obra é a etapa em que há de se considerar as estimativas de custo da
instalação, principalmente, àquelas das fases iniciais. Deve-se considerar alternativas
de inclusões e/ou modificações para os sistemas construtivos planejados para a
concepção do empreendimento.
Avaliação enviada com sucesso 
11/07/2024 21:31 Cosmos · Cosmos
https://kroton.platosedu.io/lms/m/aluno/disciplina/index/3282271/10645674 5/7
8)
9)
 I. O padrão CIS/2 é o processo de troca de dados, especificamente criado para permitir a
comunicação entre dois softwares diferentes. Os formatos de comunicação proprietários
são usados única e exclusivamente para o que foram desenvolvidos e, portanto, não
funcionam para a interação com qualquer outro sistema.
 II. O formato proprietário é um tipo de arquivo criado separadamente para a troca de
dados eletrônicos de informações do projeto estrutural de estruturas metálicas.
 III. O IFC é um formato de arquivo de dados neutros, importante para descrever, trocar e
compartilhar informações comumente utilizadas no setor da construção e também no setor
de gerenciamento e manutenção de ativos.
 São verdadeiras:
Alternativas:
Apenas III.  CORRETO
I, II, III.
Apenas I e II.
Apenas I.
Apenas II.
Código da questão: 70967
Com relação aos modelos BIM, considere:
Alternativas:
Desenvolvem-se modelos BIM específicos apenas para a parte de arquitetura, sem ser
necessário o desenvolvimento de modelos para as instalações elétricas e hidráulicas.
Os modelos BIM são feitos especificamente para cada uma das principais disciplinas que
compõe uma edificação ou instalação. Por exemplo: um modelo para arquitetura, outro
para estrutura, outro para instalações elétricas e hidráulicas etc.  CORRETO
Não há desenvolvimento de modelos BIM para as principais disciplinas que compõem
uma edificação ou instalação.
Desenvolve-se um único modelo BIM para as disciplinas que compõem uma edificação
ou instalação, isto é, um modelo que contemple a arquitetura, estrutura, instalações
elétricas e hidráulicas.
Os modelos BIM são feitos a cada duas disciplinas, por exemplo: um modelo para
arquitetura e estrutura; outro modelo para instalações elétricas e hidráulicas.
Código da questão: 70958
A organização da arquitetura de dados IFC é composta por uma divisão de quatro
camadas ou blocos. Com relação a essa organização conceitual, associe corretamente as
colunas
Resolução comentada:
Apenas a terceira assertiva está correta. Alternativa I. O formato proprietário é o
processo de troca de dados especificamente criado para permitir a comunicação
entre dois softwares diferentes. Os formatos de comunicação proprietários são
usados única e exclusivamente para o que foram desenvolvidos e, portanto, não
funcionam para a interação com qualquer outro sistema. Alternativa II. O formato
CIS/2 é um tipo de arquivo criado separadamente para a troca de dados eletrônicos
de informações do projeto estrutural de estruturas metálicas.
Resolução comentada:
Os modelos BIM são feitos especificamente para cada uma das principais disciplinas
que compõe uma edificação ou instalação. Por exemplo: um modelo para
arquitetura, outro para estrutura, outro para instalações elétricas e hidráulicas etc.
Avaliação enviada com sucesso 
11/07/2024 21:31 Cosmos · Cosmos
https://kroton.platosedu.io/lms/m/aluno/disciplina/index/3282271/10645674 6/7
10)
Alternativas:
I-B; II-D, III-C; IV-A  CORRETO
I-C; II-A, III-D; IV-B.
I-D; II-B, III-C; IV-A.
I-B; II-C, III-A; IV-D.
I-A; II-B, III-C; IV-D.
Código da questão: 70966
Os principais benefícios que poderão ser alcançados, pelas empresas e órgãos que
decidirem adotar o BIM como plataforma de trabalho, são os seguintes:
Alternativas:
I-A; II-B, III-C; IV-D.
Resolução comentada:
Avaliação enviada com sucesso 
11/07/2024 21:31 Cosmos · Cosmos
https://kroton.platosedu.io/lms/m/aluno/disciplina/index/3282271/10645674 7/7
I-C; II-A, III-D; IV-B.
I-D; II-B, III-C; IV-A.
I-B; II-D, III-C; IV-A.  CORRETO
I-B; II-C, III-A; IV-D.
Código da questão: 70956
Resolução comentada:
A correta avaliação de colunas deve ser dada como: I-B; II-D, III-C; IV-A. I-B:
Todo o sucesso de alinhamento e comunicação entre os projetistas de um
empreendimento depende uma modelagem e visualização tridimensional que
abrangerá todas as fases do projeto, inclusive as iniciais.
 II-D: Com a utilização do BIM, espera-se a diminuição de problemas que possam ser
gerados, principalmente, na fase de construção da obra.
III-C: A extração automática de quantitativos permite uma precisão de materiais que
serão utilizadas em todas as fases da obra.
IV-A: O clash detection, inserido nas simulações virtuais, antecede problemas que
podem ser corrigidos ainda nas etapasde projeto, fazendo com que esses problemas
não cheguem ao canteiro de obras, por exemplo.
Arquivos e Links
Avaliação enviada com sucesso 
