EXPERIÊNCIA 1: Ceifador em dois níveis
Figura 1 - Ceifador em dois níveis

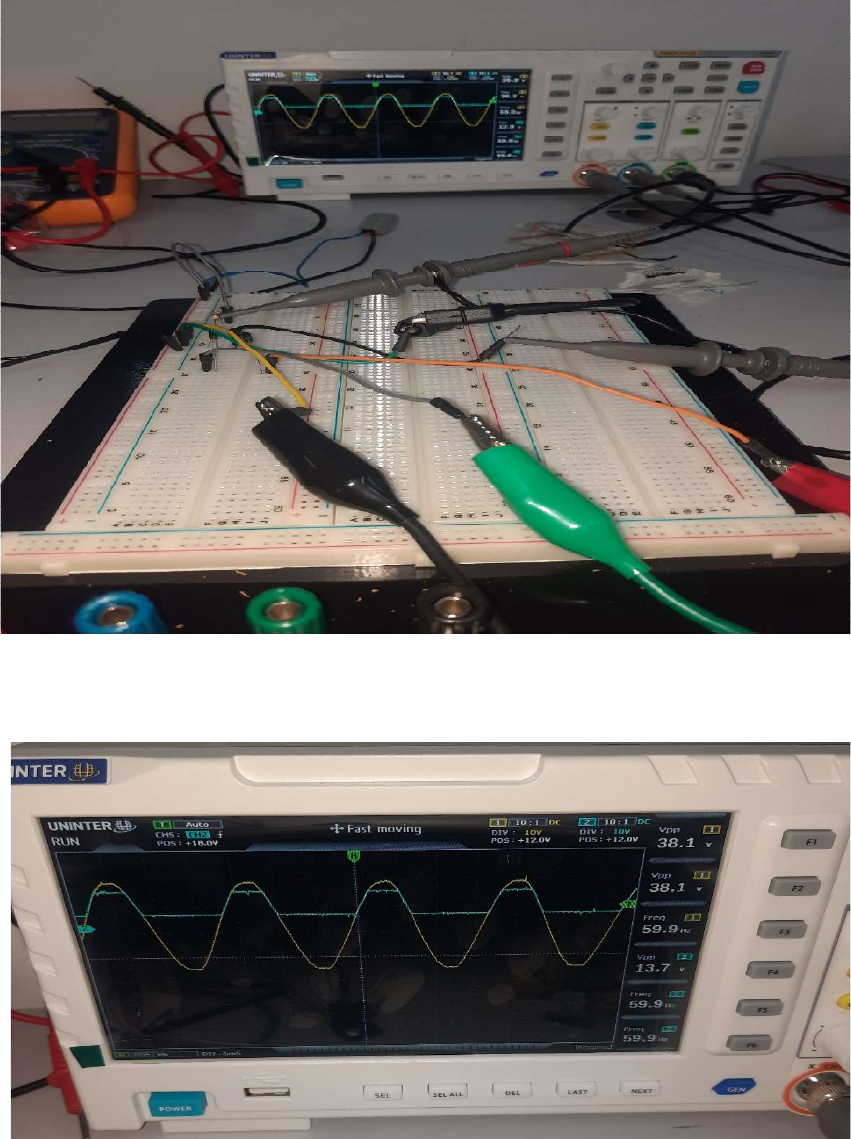

Figura 2 - Medições

Tabela 1 - Sinais de entrada e saída
Parâmetros Vi [V] Vo [V]
Tensão pico a pico [V] 36,1V 8,40 V
Frequencia [Hz] 59 Hz 59 Hz


Tabela 2 - Curva de Transferência
Vi [V] Vo [v]
-20,2V 4,2V
-18,2V 4,2V
-14,2V 4,2V
-10,2V 4,2V
-8,12V 4,2V
-4,2V 4,2V
-200mV 4,2V
4,2V 4,2V
6,2V 4,2v
8,2V 6,2V
12,2V 8,2V
14,2V 12,2V
18,2V 14,2V
20,2V 14,2V


Figura 3 – Curva de transferência



0
2
4
6
8
10
12
14
16
-30 -20 -10 0 10 20 30
V
o
Vi
1- Funcionamento e justificativa da forma de onda de saída.
Um circuito ceifador em dois níveis com a configuração de dois diodos, resistores
e duas fontes de tensão é um tipo de circuito que altera o nível DC de um sinal AC. Ele
usa os diodos para ceifar, ou seja, cortar o sinal em dois níveis diferentes, ajustando a
forma de nível do sinal de entrada.
 Durante o ciclo o sinal de entrada AC injetada sobre os diodos é ceifado para um
nível determinado pela tensão das fontes e como resultado a onda senoidal de entrada é
ceifada em dois níveis diferentes: um nível superior e um nível inferior, determinado pelas
tensões da fonte.
 No circuito que montamos vemos exatamente isso os diodos limitando a corrente
alternada de entrada e transmitindo apenas parte desse sinal. A parte limitada da saída foi
dada pelos parâmetros inseridos no circuitos por meio das fontes.

Experiencia 2: Amplificador transistorizado
1- Calculo para resistores do circuito para se ter um ganho de Av= -4.
ß = 250, VBE = 0,7V, VcE = Vcc / 2, Vcc 15V

Vce = Vcc / 2 Vce = 7,5
Ic = Vcc – Vce / Rc + Re Ic = 7,5 / 4,9 Ic= 1,53 mA
Ib = Ic / ß Ib = 1,53 / 250 Ib = 6,12µA
Vb = Vbe + Ic*Rc Vb = 0,7 + 1,53mA *1k Vb = 2,23V
I2 = Vb / R2 I2 = 2,223 / 10k I2 = 223µA
I1 = I2 + Ib I1 = 223µA + 6,12µA I1 = 229,12µA
R1 = Vcc – Vb / I1 R1 = 15 – 2,23 / 229,12µA R1 = 55,76k

 1.1 - Para Realizar o Exercício 02 vamos ter os seguintes resistores: 56k,
10kΩ, 3k9Ω, 1kΩ. Resistores já corrigidos para valores comerciais.


Tabela 3 - Ponto de operação
Vce Vbe Ic Ib
7,04V 0,63V 2,80mA 4,9µA



Tabela 4 - Ganho de tensão
Av calculado Av medido
-4,6 -3,22



Figura 4 - Amplificador Transistorizado

Figura 5 - Sinais de entrada e saída

2 - Sinal de entrada em relação ao sinal de saída.
 Quando o sinal de entrada em um transistor é grande, o sinal de saída pode ser
distorcido ou ate mesmo saturado e o transistor pode atingir seu limite máximo de
condução onde ele não consegue mais amplificar o sinal de entrada de forma linear. Em
vez disso, ele simplesmente liga completamente e permiti que a corrente passe através
dele sem qualquer controle ou amplificação e esse fenômeno é conhecido como região de
saturação.
 Portando, o amplificador transistorizado, é de suma importância controlar
adequadamente o nível de sinal de entrada para evitar que o componente entre nessa
região e garantir que o sinal de saída seja uma reprodução fiel do sinal de entrada isso é
feito ajustando os níveis de ganho do amplificador.


 2.1 – Comparação entre os ganhos.
 O ganho medido e o ganho calculado são diferentes devido a vários fatores. Um
deles é que o ganho calculado geralmente é uma estimativa teórica, baseado em modelos
ideais de componentes e condições ideais de operação. Na prática temos que levar em
consideração o ambiente de operação e a tolerância dos componentes bem como a
impedância do circuito.

 Experiência 3: Amplificador Operacional
1- Calculo para obter R1 e R2 e ter um ganho de -4. Amplificador inversor.
Av = - R2 / R1 Para R1 adotamos um resistor de 1kΩ
Av = - 4 = - R2 / 1KΩ R2 = 4kΩ

2- Calculo para obter R1 e R2 e ter um ganho de 3. Amplificador não
inversor.
Av = 1 + R2 / R1 Av = 3 = 1 + R2 / 1KΩ
Av = 2 = R2 / 1KΩ R2 = 2KΩ

3- Linearidade do sistema.
 Nos amplificadores inversores ou não inversores quando variamos a forma de
onde e frequência do sinal de entrada e verificamos o sinal de saída a resposta geralmente
é linear por algumas razões. Primeiro, o amplificador é projetado para operar na região
linear do transistor, onde pequenas variações no sinal de entrada resultam em pequenas
variações no sinal de saída. E importante observar que a linearidade do sistema pode ser
afetada com a saturação do transistor em níveis extremos de sinal, a não linearidade dos
componentes entre outros fatores.
 Lembrando que nos amplificadores inversores o sinal de saída é uma versão
amplificada e invertida do sinal de entrada, ou seja, a fase do sinal de saída é oposta a
fase do sinal de entrada.

Inversor Não inversor
Av
Calculado
Av
medido
Av
Calculado
Av
medido
-3,9 -3,5 3 2,74



Figura 6 - Amplificador inversor
