Circuitos Eletrônicos: Ceifador e Amplificador

Prévia do material em texto

Atividade Prática
Fabio Jose Zimmermann RU 3231402
PROCEDIMENTOS EXPERIMENTAIS
EXPERIÊNCIA 1: Ceifador em dois níveis

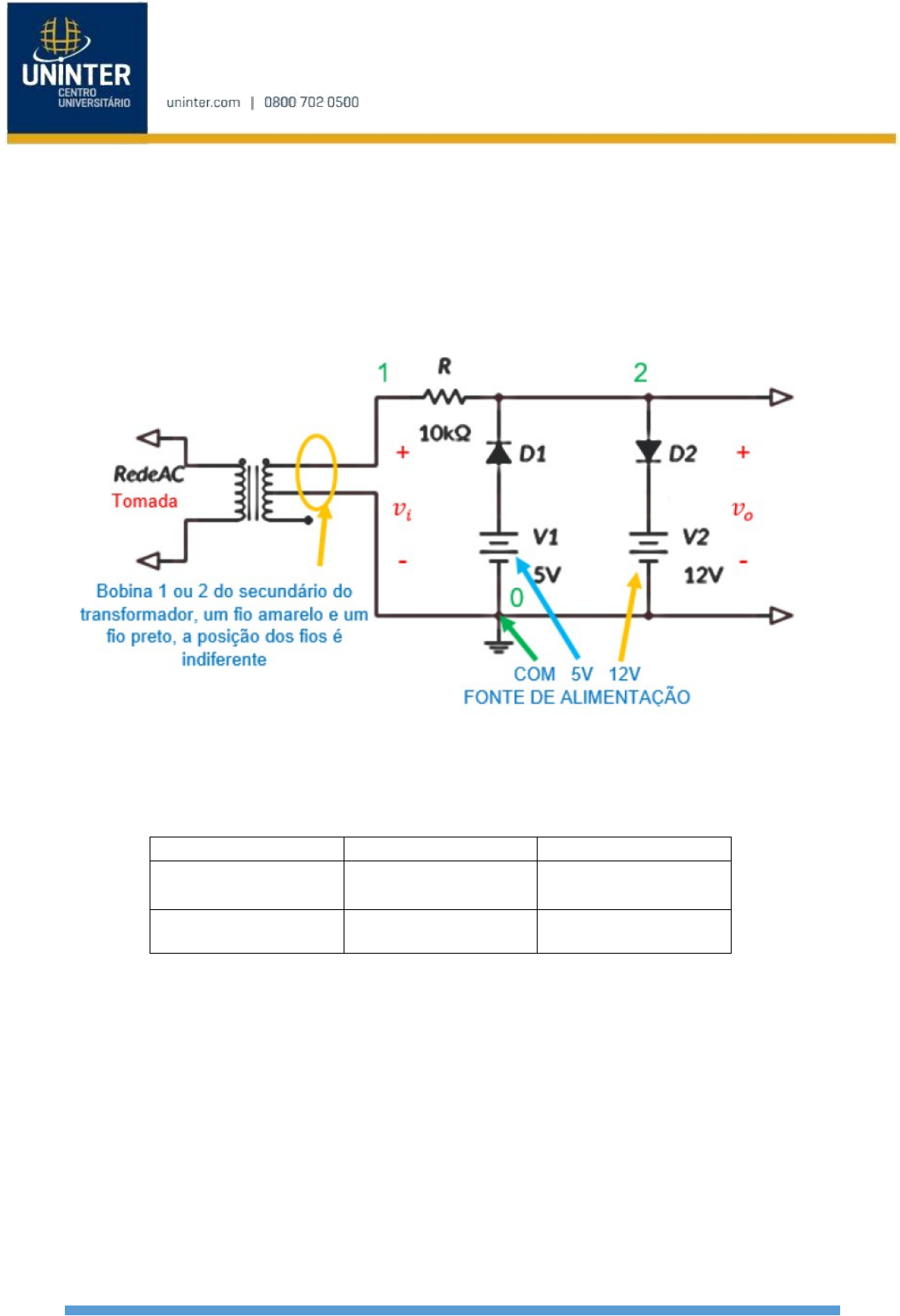

Figura 1: Ceifador em dois níveis.
Tabela 1: Sinais de entrada e saída de um ceifador.
	Parâmetro
	𝒗𝒊
	𝒗𝒐
	Tensão pico a pico [V]
	23
	12,5
	Frequência [Hz]
	60
	60
Figura 2: Montagem circuito.
Figura 3: Formas de onda de entrada e saída com osciloscópio.
Explique o funcionamento do circuito?
A onda senoidal ao passar pelo resistor elimina parte da onda e passa somente o sinal que ocorre acima ou abaixo de um determinado nível de tensão ou de corrente, no caso da fonte CC de 5v em serie com o diodo corta a parte de baixo da onda e no caso a fonte CC de 12v em serie com o diodo corta a parte de cima da onda.
Justifique a forma de onda de saída?
Corta parte do sinal aplicado a sua entrada, sem alterar o restante da onda, serve para limitar a amplitude de um sinal.
Curva de transferência
Tabela 2: Curva de transferência de um ceifador em dois níveis.
	𝒗𝒊
	𝒗𝒐
	-10
	9,98
	-8
	7,98
	-6
	5,99
	-4
	4,35
	-2
	4,35
	0
	4,35
	2
	4,35
	4
	4,35
	6
	5,99
	8
	7,98
	10
	9,98
Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.
Figura 4: Gráfico curva transferência de um ceifador em dois níveis.
EaD-LabModelo
1
EXPERIÊNCIA 2: Amplificador transistorizado
RU: 3231402
	RU1
	RU2
	RU3
	RU4
	RU5
	RU6
	RU7
	3
	2
	3
	1
	4
	0
	2
Polarizar um circuito transistorizado para trabalhar na região ativa considerando os seguintes dados: 𝛽 = 250, 𝑉𝐵𝐸=0,7𝑉, 𝑉𝐶𝐸=𝑉𝐶𝐶2.
Considerando a alimentação 𝑉𝐶𝐶=12𝑉, projetar a etapa para ter um ganho 𝐴𝑉=−𝑅𝑈5.
adotado 𝑅𝐸=1𝑘Ω, e 𝑅2=10𝑘Ω.
Figura 5: Montagem do circuito para teste do transistor como amplificador.
Calcular resistor R1 e Rc?
RU5 = -4
Figura 6: Calculo Rc e R1.
Figura 7: Montagem circuito amplificador transistorizado.
Figura 8: Print osciloscópio dos sinais de entrada e saída amplificador transistorizado.
Varie o formato, amplitude, forma de onda e frequência do sinal de entrada e verifique o sinal de saída. A resposta do sistema é linear? Porque? Pesquise.
R: Ao variar a amplitude de entrada varia a amplitude da onda na saída, mantendo o mesmo ganho. Ao variar demais a amplitude a uma deformação na onda de saída ficando mais quadrada e uma deformação na parte de baixo da onda.
A saída vai ser proporcional ao ganho calculado e ao resistor calculado, quanto maior o ganho maior o resistor e maior a forma de onda na saída.
Aumente a amplitude do sinal de entrada para 10V pico a pico. O que acontece com o sinal de saída se o sinal de entrada é grande? Porque? Pesquise.
R: O sinal acompanha a mesma frequência e ganho, porém há uma perda de sinal na parte de cima da onda ficando quase quadrada e uma deformação na onda na parte de baixo da onda.
Usando os valores de pico a pico dos sinais de entrada e saída calcule o ganho de tensão 𝐴𝑉=𝑣𝑜/𝑣𝑖 e preencha a Tabela 3.
R: AV = 4,2/1
Av = 4,2
Compare o ganho medido com o ganho calculado e explique o resultado. Pode ser ligeiramente diferente, explique por quê.
R: Na pratica deu quase mesmo resultado apesar de não ter os resistores tão próximo do calculado ficando um ganho de 1 para 4.
Tabela 3: Ganho de tensão de um amplificador transistorizado na configuração emissor comum polarizado em Classe A.
	Av calculado
	Av medido
	4
	4,2
EXPERIÊNCIA 3: Amplificador operacional
Figura 9: Amplificador inversor (a) Amplificador não inversor (b)
Adotado 𝑅1=1𝑘Ω
RU: 3231402
Amplificador inversor RU6 = -2
Av = - R2/R1
Av = -2 = -R2/R1	R2/R1 = 2	R2 = 2k 	usei resistor 2k2
Amplificador não inversor RU7 = 2
Av = 1 + R2/R1
Av = 2 = 1+R2/R1	1=R2/R1	R1 = 1k e R2 = 1k
Figura 10: Montagem circuito amplificador operacional inversor.
Figura 11: Montagem circuito amplificador operacional não inversor.
Figura 12: Gráfico sinais entrada e saída amplificador operacional inversor.
Figura 13: Grafico sinais entrada e saida amplificador operacional não inversor.
Varie o formato, amplitude, forma de onda e frequência do sinal de entrada e verifique o sinal de saída. A resposta do sistema é linear? Porque? Pesquise.
 R: Ao variar a amplitude de entrada varia a amplitude da onda na saída. Tanto no inversor quanto no não inversor.
A saída vai ser proporcional ao ganho calculado e ao resistor calculado, quanto maior o ganho maior o resistor e maior a forma de onda na saída.
Aumente a amplitude do sinal de entrada para 10V pico a pico. O que acontece com o sinal de saída se o sinal de entrada é grande? Porque? Pesquise.
R: No amplificador inversor ao mudar para 10v pico a pico varia a amplitude da onda na mesma proporção do calculo que no meu casso foi de 1 para 2, o sinal de saída vai ser o dobro de entrada sem perder a frequência, tanto no inversor como no não inversor.
Usando os valores de pico a pico dos sinais de entrada e saída calcule o ganho de tensão 𝐴𝑉=𝑣𝑜/𝑣𝑖 e preencha a Tabela 4.
R: Av inversor = 2/1 = 2
Av não inversor = 2/1 = 2
Compare o ganho medido com o ganho calculado e explique o resultado. Pode ser ligeiramente diferente, explique por quê.
R: Apesar do resistor usado na pratica ser quase o mesmo valor do calculado o ganho fico a mesma coisa do calculado e do medido, que no meu caso foi de 1 para 2 no amplificador inversor e no não inversor.
A diferença que no não inversor a frequência de saída é a mesma de entrada, o que muda é a amplitude.
Tabela 4: Ganho de tensão de amplificadores na configuração de inversor e não inversor.
	Inversor
	Não Inversor
	Av calculado
	Av medido
	Av calculado
	Av medido
	-2
	2
	2
	2
vo	-10	-8	-6	-4	-2	0	2	4	6	8	10	9.98	7.98	5.99	4.3499999999999996	4.3499999999999996	4.3499999999999996	4.3499999999999996	4.3499999999999996	5.99	7.98	9.98	Vi
Vo
