SOLDAGEM EM ESTRUTURAS METÁLICAS
1.  Na soldagem a arco elétrico, as peças são submetidas a um calor intenso que pode afetar de forma significativa a microestrutura nas regiões próximas à solda.
Considerando essas informações e os conteúdos estudados sobre descontinuidades em soldas, analise as asserções a seguir e a relação proposta entre elas:
I. A distorção de uma peça soldada pode alterar sua forma e suas dimensões.
Porque:
​​​​​​​II. O aquecimento intenso de uma peça durante a soldagem pode causar deformação plástica do material.
Assinale a alternativa que apresenta a análise correta das asserções:
A.  As asserções I e II são proposições verdadeiras e a II é uma justificativa correta da I.
As asserções I e II são verdadeiras e a II é uma justificativa correta da I. Como resultado do calor intenso gerado durante a soldagem a arco, as peças podem sofrer distorções, que alteram a forma e as dimensões das peças. Isso pode ser explicado pelo surgimento de tensões residuais, que podem causar deformação permanente (deformação plástica) do material. ​​​​​​​

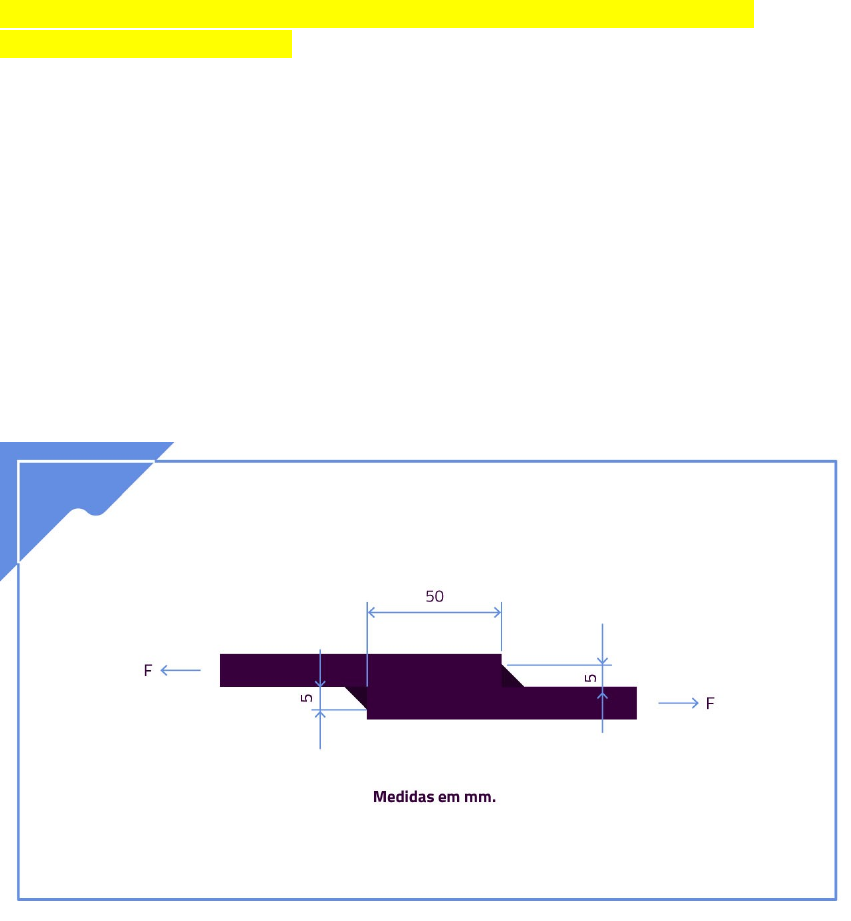

2. A figura a seguir mostra duas chapas com espessura de 10mm unidas por uma solda de filete.
​​​​​​​
​​​​​​​Para realizar os cálculos, considere as seguintes informações:
- O metal de solda tem resistência de 485MPa.
- O coeficiente de ponderação de resistência é igual a 1,15.
​​​​​​​- O coeficiente de ponderação das ações é 1,5.
Considerando que a magnitude da força F é de 100kN, é correto afirmar que o comprimento mínimo que cada filete deve ter para que a ligação resista com segurança ao esforço aplicado é de:
A.  8,5cm.
​​​​​​​
3. A soldagem a arco elétrico é um dos processos mais utilizados para ligações de elementos de estruturas metálicas. Entre suas vantagens, estão a diversidade de processos e a versatilidade.
Analise as afirmativas a seguir, que tratam das características dos diferentes tipos de soldagem a arco, e classifique-as em verdadeiras (V) ou falsas (F):
(   ) Na solda MIG, a proteção da região da solda é feita com um
​​​​​​​gás inerte.
( ) Na soldagem TIG, a região da solda é protegida por um fluxo.
(   ) Na soldagem com eletrodo revestido, o revestimento adiciona elementos de liga na solda.
​​​​​​​(   ) A soldagem a arco submerso utiliza um eletrodo fixo de tungstênio.
Assinale a alternativa que indica a sequência correta:
A. V - F - V - F.
A soldagem MIG é uma soldagem a arco cuja proteção do arco e da região da solda é feita com gases inertes, assim como na soldagem TIG. Já na soldagem a arco submerso, a proteção é feita com um material granular conhecido como fluxo. Na soldagem com eletrodo revestido, o revestimento contribui para a proteção do metal de solda e da região da solda contra contaminação e, além disso, adiciona elementos de liga na solda para ajustar a composição química.
4. Juntas soldadas estão sujeitas a uma série de descontinuidades,
que devem ser minimizadas para garantir a integridade das
estruturas metálicas.
Leia e analise as afirmativas a seguir a respeito das descontinuidades em soldas:
I. A falta de preenchimento em uma junta soldada pode ser corrigida pelo aumento do calor fornecido.
II. Uma possível causa para a ocorrência de trincas em soldas é
​​​​​​​a rigidez da junta.
III. A presença de tungstênio na solda pode provocar inclusões.
​​​​​​​IV. Aumentar a quantidade de gases na atmosfera de soldagem contribui para a redução da porosidade.
Assinale a alternativa que contém apenas as assertivas corretas:
A.  I, II e III.
A penetração incompleta da solda é uma descontinuidade que se dá tanto pelo calor insuficiente quanto pela geometria inadequada da junta e até mesmo por falta de alinhamento das peças que estão sendo soldadas. As trincas, por sua vez, podem surgir quando a junta tem elevada rigidez e quando o metal de base tem baixa ductilidade; pode ocorrer também pela presença de hidrogênio na atmosfera de soldagem. As descontinuidades do tipo inclusão ocorrem, por exemplo, quando há presença de tungstênio, óxidos e escória na região da solda. Outra descontinuidade comum é a porosidade, que tende a ocorrer quando há excesso de gases na atmosfera de soldagem.
5. A junta T mostrada na figura a seguir é formada por duas chapas com espessura de 6mm, unidas por filetes de solda obtidos por soldagem
​​​​​​​a arco.
Para realizar os cálculos, considere as informações a seguir e os dados da tabela.
O metal de solda tem resistência de 485MPa.
O coeficiente de ponderação de resistência é igual a 1,35.
O coeficiente de ponderação das ações é 1,4.
Considerando que uma força F de tração com magnitude de 25kN atua no conjunto, é correto afirmar que o esforço resistente de cálculo e o esforço solicitante de cálculo são, respectivamente: ​​​​​​​
A.  45kN e 35kN.
​​​​​​​
