ATIVIDADE PRÁTICA I – PROJETO DE COMPONENTES MECÂNICOS
PROJETO DE CORREIAS

RAPHAEL APARECIDO XAVIER DE ABREU
RU: 3757673

1. ETAPA 1

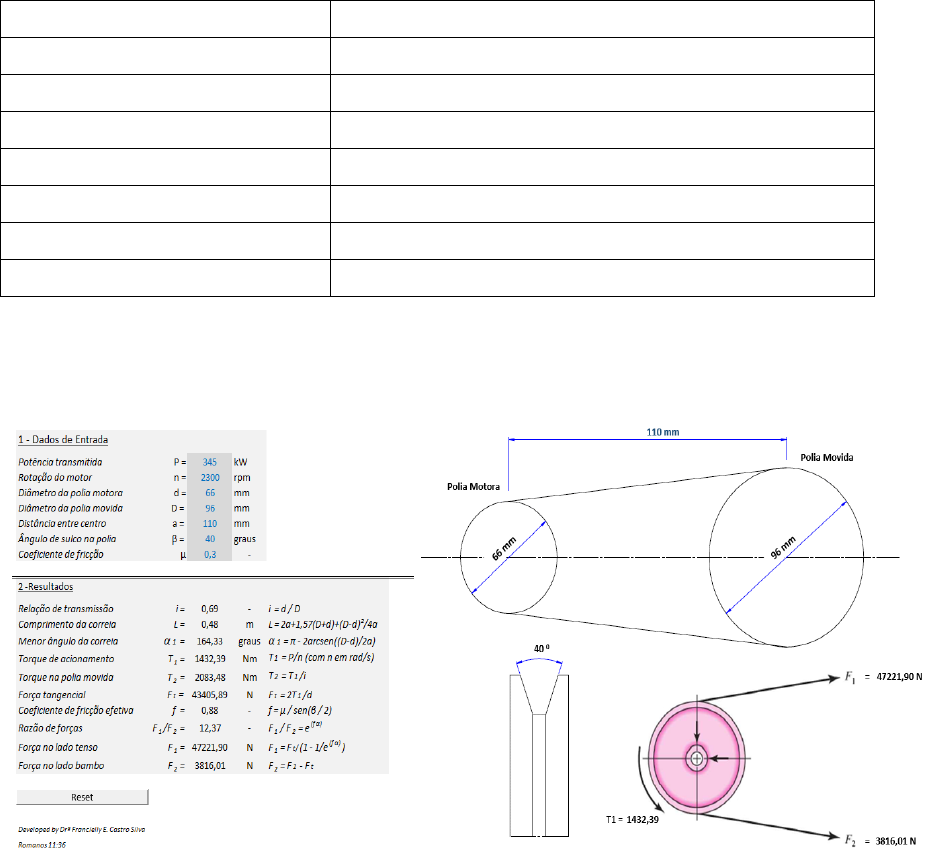

Parâmetros iniciais Valores utilizados no software e nos cálculos
Potência Transmitida (kW) (7+6+7+3) x 15 = 345
Rotação (rpm) (7+6+7+3) x 100 = 2.300
Diâmetro da polia menor (mm) (6+7+3) + 50 = 66
Diâmetro da polia maior (mm) (6+7+3) + 80 = 96
Distância entre centros (mm) (7+3) + 100 = 110
Ângulo do sulco da polia (graus) 40
Coeficiente de fricção/atrito 0,3






2. ETAPA 2

1 - Relação de transmissão: 𝑖 =
𝑑
𝐷
 =
66
96
 = 0,6875

2 - Comprimento da correia: 𝐿 = 2𝑎 + 1,57 (𝐷 + 𝑑) +
(𝐷−𝑑)²
4𝑎

𝐿 = 2.110 + 1,57. (96 + 66) +
(96−66)²
4.110
 = 476,385 𝑚𝑚 ou 𝐿 = 0,47638 𝑚

3 - Ângulo de abraçamento da polia menor (motora): 𝛼1 = 𝜋 − 2𝑎𝑟𝑐𝑠𝑒𝑛 (
𝐷−𝑑
2𝑎
)
(𝑟𝑎𝑑): 𝛼1 = 𝜋 − 2𝑎𝑟𝑐𝑠𝑒𝑛 (
96−66
2.110
) = 2,8680 𝑟𝑎𝑑 que vezes (
180
𝜋
) é igual a
𝜶𝟏 = 164,325°

4 - Torque de acionamento: 𝑇1 =
𝑃
𝑛
 =
345.103
(
2300.2𝜋
60
)
 = 1.432,3944 𝑁m

5 - Torque na polia movida: 𝑇2 =
𝑇1
𝑖
 =
1432,3944
0,6875
 = 2.083,482 𝑁m

6 - Força tangencial: 𝐹𝑡 =
2𝑇1
𝑑
 =
2.1432,3944
66.10−3
 = 43.405,890 𝑁 ou 𝐹𝑡 = 43,406 𝑘𝑁
7 - Coeficiente de fricção efetiva: 𝑓 =
𝜇
sen(
𝛽
2
)
 =
0,3
sen(
40
2
)
 = 0,87714

8 - Razão de forças:
𝐹1
𝐹2
 = 𝑒(𝑓𝑎1) = 𝑒(0,87714.2,8680) = 12,3744

9 - Força no lado tenso: 𝐹1 =
𝐹𝑡
(1−
1
𝑒(𝑓𝑎1)
)
 =
43405,890
(1−
1
12,3744
)
 = 47.221,993 𝑁
ou 𝐹1 = 47,221 𝑘𝑁

10 - Força no lado bambo: 𝐹2 = 𝐹1 − 𝐹𝑡 = 47221,993 – 43405,890
= 3.816,103 𝑁 ou 𝐹2 = 3,816 𝑘𝑁
