1




Atividade Prática 01 Eletrônica Digital



Circuito Logico Combinacional

Resumo: Entender o funcionamento dos flip-flops fazendo a montagem de um circuito lógico e
obtendo a tabela verdade para comprovar o seu funcionamento

Palavra chave: Circuito lógico, Flip-Flop

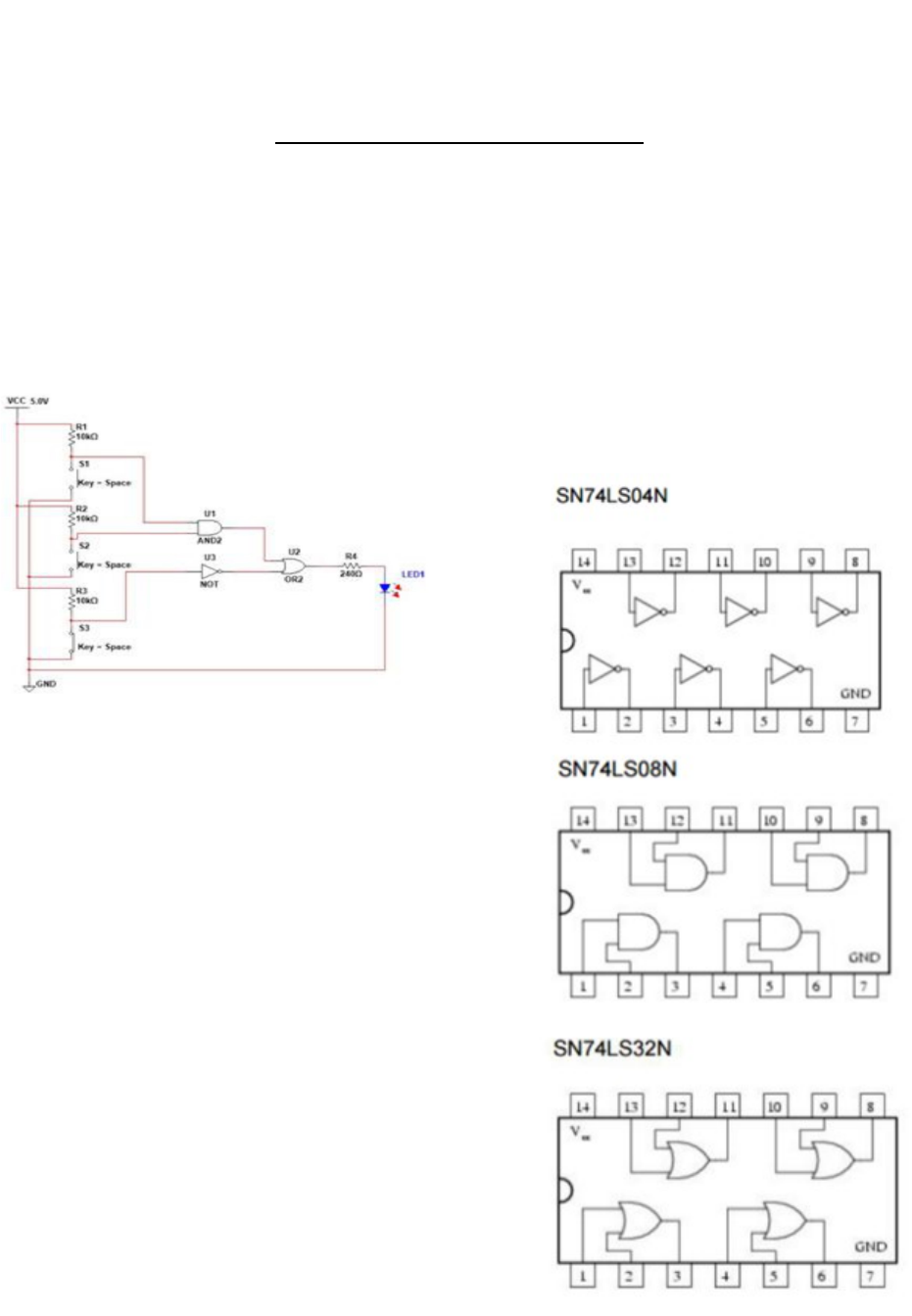

Diagrama eletrônico do circuito











Introdução

Circuitos formados por portas lógicas, nos
quais o nível lógico do sinal de saída
depende, em qualquer instante de tempo, da
combinação dos níveis lógicos presentes nas
entradas. Um circuito combinacional não
possui memória, e, portanto, sua saída
depende apenas dos valores atuais das
entradas.

Procedimento Experimental

Componentes utilizados:
Circuitos integrados SN74LS04N,
SN74LS08N, SN74SL32N; Resitores 10K
Ohms, 240 Ohms; Equipamentos de
medição: Osciloscópio/analisador logico e
Multímetro; Diversos: placa protoboard,
fonte alimentação ajustável, chave switch,
cabos e terminais.

Diagrama técnico Circuitos integrados
(disposição dos terminais):










































2




Montagem prática com circuito integrado
SN74LS08N em operação




















Com o analisador lógico em operação:
Canais 0,1 e 2 (entradas 0 e 1; saída 2) em
nível logico alto com os interruptores das
portas 01 e 02 abertos o LED fica acesso.









Com o interruptor fechado na porta 01, o
canal 1 permanece alto, o canal 0 e 2 fica
baixo e o LED apaga:
















Com o interruptor fechado na porta 02, o canal 0
fica alto e os canais 1 e 2 ficam baixos e o LED
apaga:












Com os 2 interruptores fechados nas portas 1 e 2,
os três canais ficam baixos e o LED apaga











Montagem prática com circuito integrado
SN74LS32N em operação





















3



Com o analisador lógico em operação: Canal
0; canal 1 e canal 2(entradas 0 e 1; saída 2) em
nível logico alto com interruptores da porta 01
e porta 02 abertos e o LED fica acesso:











Com o interruptor fechado na porta 01 e aberto
na porta 02, o canal 0 fica baixo, os canais 1 e
2 permanecem altos e o LED permanece
acesso.











Com o interruptor fechado na porta 02 e aberto
na porta 01, o canal 0 e o canal 02
permanecem altos e o canal 1 fica baixo, com
o LED permanecendo acesso










Com os dois interruptores fechados na porta
01 e porta 02, o canal 0, canal 1 e canal 2
ficam em nível baixo e o LED apaga
















 Montagem prática com circuito integrado
SN74LS04N em operação:



















Com o analisador lógico em operação: Canal 0
(entrada) está em nível logico alto e o canal 1
(saída) está em nível logico baixo com
interruptor da porta 01 aberto, o LED fica
apagado:








4

Com o interruptor da porta logica 01 fechado,
o canal 0 (entrada) está em nível logico baixo
e o canal 1 (saída) está em nível logico baixo,
e o LED acende










Montagem prática final com os circuitos
integrados SN74LS04N, SN74LS08N e
SN74LS32N.























Com o analisador lógico em operação: Canal 0
e canal 2 em nível logico alto e canal 1 com
nível logico baixo, interruptores da porta 01,
porta 02 e porte 03 abertos e o LED fica
acesso:













Com o analisador lógico em operação: Canal 0,
canal 1 e canal 2 em nível logico baixo com
interruptores da porta 01 fechado e porta 02 e
porta 03 aberto e o LED fica apagado:










Com o analisador lógico em operação: Canal
0, canal 1 e canal 2 em nível logico baixo com
interruptores da porta 02 fechado e porta 01 e
porte 03 aberto e o LED fica apagado:




















5

Com o analisador lógico em operação: Canal 0
e canal 2 em nível logico alto, canal 1 com
nível logico baixo, os interruptores portas 1 e 2
abertos, interruptor porta 3 fechadas e o LED
acende:










Com o analisador lógico em operação: Canal 1
e 3 em nível logico alto, canal 1 com nível
logico baixo, os interruptores portas 1, porta 2
e porta 3 fechado e o LED acende:










Situação do LED






Expressão de saída do circuito simulado (A *
B) +~C

Tabela verdade





Simulação do circuito no MULTSIM
BLUE













Conclusão:

Os resultados obtidos na montagem prática no
protoboard foram exatamente iguais os obtidos
no circuito simulado no Multisim, o LED
acende ou apaga conforme o sinal enviado ao
circuito integrado após a abertura ou
fechamento das chaves instaladas.

As vídeo aulas e demais materiais
disponibilizados foram completamente uteis
para uso com os circuitos integrados, a placa
protoboard e o uso do simulador virtual
Multisim.
