Eletrônica Analógica Lista de Exercícios n°1
Prof. Márcio do C. B. P. Rodrigues / Prof. Cláudio R. B. S. Rodrigues 1
1. Uma fonte de sinal senoidal tem uma tensão em circuito aberto de 10 mV e
uma corrente de curto-circuito de 10 µA. Qual a resistência interna da fonte?
2. Escreva as expressões matemáticas que representam sinais senoidais com as
seguintes características:
a) amplitude de 10 V de pico e freqüência de 10 kHz.
b) 127 V(rms) e frequencia de 60 Hz.
c) 0,2 V de pico-a-pico e freqüência de 1000 rad/s.
d) 100 mV de pico e período de 1 ms.

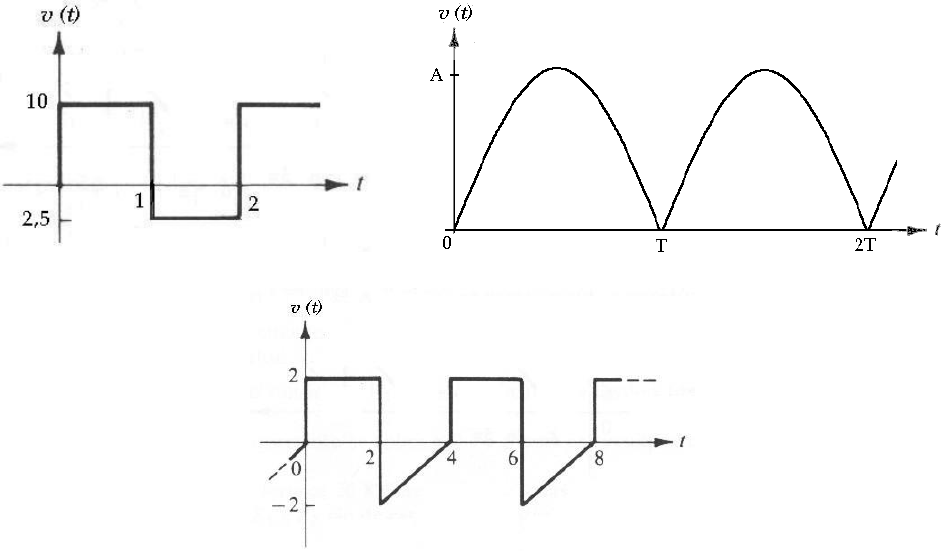

3. Determine os valores médio e eficaz de cada um dos sinais abaixo:

(a)

(b)

(c)
Obs.: v(t), dado em Volts; t, dado em segundos.

4. Mostre que a potência elétrica fornecida ao resistor do circuito a seguir é a
mesma se a fonte de tensão for definida por:
a)   10tv V
b)    ttv 377sen1421,14 V

Eletrônica Analógica Lista de Exercícios n°1
Prof. Márcio do C. B. P. Rodrigues / Prof. Cláudio R. B. S. Rodrigues 2


Dica: A potência fornecida ao resistor pode ser calculada por
      dttitvtp
T
 
0
.

5. Descreva a diferença entre os materiais semicondutores do tipo p e do tipo n.
6. Descreva a diferença entre as impurezas doadoras e aceitadoras.
7. Descreva a diferença entre portador majoritário e minoritário.
8. Descreva o que ocorre fisicamente com um diodo numa situação de
polarização reversa.
9. Descreva o que ocorre fisicamente com um diodo numa situação de
polarização direta.
10. Defina:
a) Recombinação;
b) Corrente de Saturação;
c) Barreira de Potencial e Camada de Depleção.
11. Determine a corrente em um diodo de silício, a 20°C, com Is = 50 nA e uma
polarização direta aplicada de 0,6 V (dica: utilize a equação de Schockley com
n = 2).
12. Qual seria a corrente no mesmo diodo de silício, a 100°C (ponto de ebulição
da água)? Considere que Is aumentou para 5 µA e uma polarização direta aplicada
de 0,6 V.
13. Utilizando a equação de Schockley (com n = 2), determine a corrente em um
diodo de silício, a 20°C, com Is = 50 µA e uma tensão de polarização (reversa) de
-10 V. O resultado é o esperado? Por quê?
Eletrônica Analógica Lista de Exercícios n°1
Prof. Márcio do C. B. P. Rodrigues / Prof. Cláudio R. B. S. Rodrigues 3
14. Para os circuitos a seguir, calcule os valores das tensões e correntes
indicadas.



15. Algumas funções lógicas podem ser implementadas com circuitos, bem
simples, utilizando diodos (como os mostrados abaixo). Levante suas respectivas
tabelas verdade e identifique a função lógica que cada um implementa.


16. O circuito a seguir utiliza uma associação de três diodos em série para
proporcionar uma queda de tensão constante de cerca de 2,1 V. Qual seria a
porcentagem de variação de tensão neste regulador provocada por uma variação
de tensão de ±10% na tensão de alimentação? Considere n = 1.
 (a) (b) (c) (d)
Eletrônica Analógica Lista de Exercícios n°1
Prof. Márcio do C. B. P. Rodrigues / Prof. Cláudio R. B. S. Rodrigues 4

17. Calcule as tensões e correntes indicadas no circuito abaixo considerando os
diodos como ideais.

18. Repita a questão anterior utilizando o modelo da queda de tensão constante
para os diodos.

19. Calcule a tensões e a corrente indicada no circuito abaixo considerando o
diodo como ideal (Dica: utilize o teorema de Thèvenin para simplificar o
circuito).
Eletrônica Analógica Lista de Exercícios n°1
Prof. Márcio do C. B. P. Rodrigues / Prof. Cláudio R. B. S. Rodrigues 5

20. Repita o exercício anterior utilizando o modelo da queda de tensão constante
para o diodo.

21. O circuito abaixo pode ser utilizado em sistema de sinalização usando um fio,
tendo como retorno o terra comum. Em qualquer instante, a entrada pode
assumir um dos três valores: +3 V, 0 ou -3 V. Qual é o estado das lâmpadas para
cada um desses valores de entrada?

22. Esboce as formas de onda das tensões no diodo e na resistência de carga para
o circuito abaixo (utilize o modelo de queda de tensão constante).
Eletrônica Analógica Lista de Exercícios n°1
Prof. Márcio do C. B. P. Rodrigues / Prof. Cláudio R. B. S. Rodrigues 6


23. Determine a tensão vL para o circuito abaixo.
