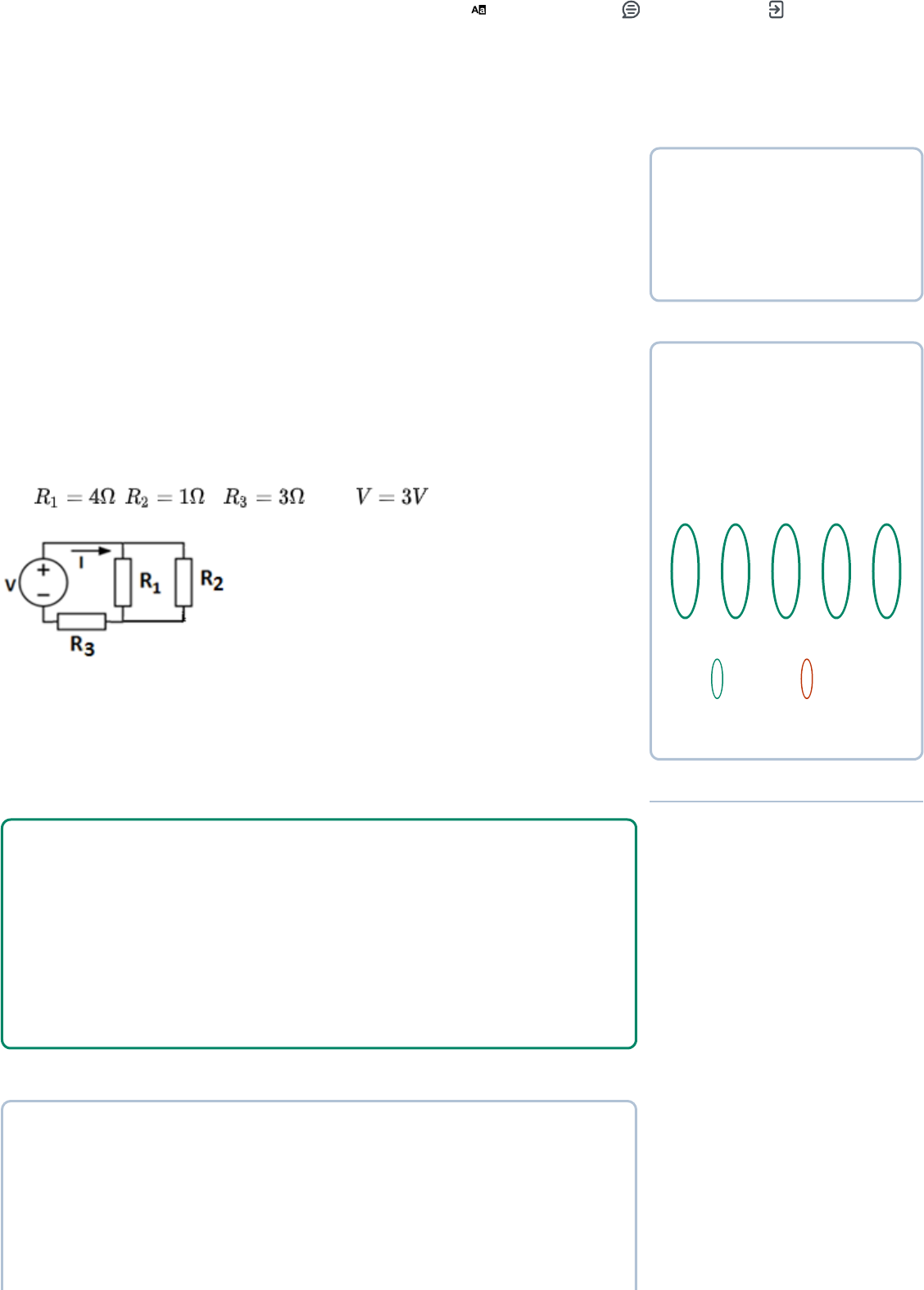

Um circuito elétrico encontra-se ligado a uma fonte de tensão e é composto por
três resistores elétricos associados conforme figura abaixo. Pode-se constatar
que , e e que .
Encontre a corrente elétrica I que atravessa o circuito da figura.
Sua resposta Correta
0,79 A.
Comentário
Pontuação 20/20
Questões realizadas: 4 de
5
1 2 3 4 5
Acertou Errou
Anterior Próximo
Correção do exercício da unidade Tamanho da
fonte
Falar com o
tutor
Sair da
correção
Observando o circuito, vemos que os resistores 1 e 2 podem ser associados
em paralelo. No caso, .
. Agora, podemos ver que os resistores restantes
 e encontram-se associados em série. Assim, a resistência
equivalente final do circuito será:
. Podemos utilizar a lei de
Ohm para encontrar a corrente elétrica que atravessa o circuito:
 .
