ATIVIDADE PRÁTICA DE PRINCÍPIOS DE MECÂNICA E RESISTÊNCIA
DOS MATERIAIS
Instruções: Esta atividade prática é individual, pois necessita do número do seu RU
para desenvolvê-la. Fique atento aos dados que dependem dele (RU). Dados
inseridos incorretamente resultarão na perda de nota da questão.
Ao final desta atividade, você poderá escanear sua resolução, gerar um documento
em pdf e postá-la em Trabalhos para correção. Gere um único documento contendo
toda sua resolução.
Nome: JOICE RENATA DA SILVA
RU: 675765

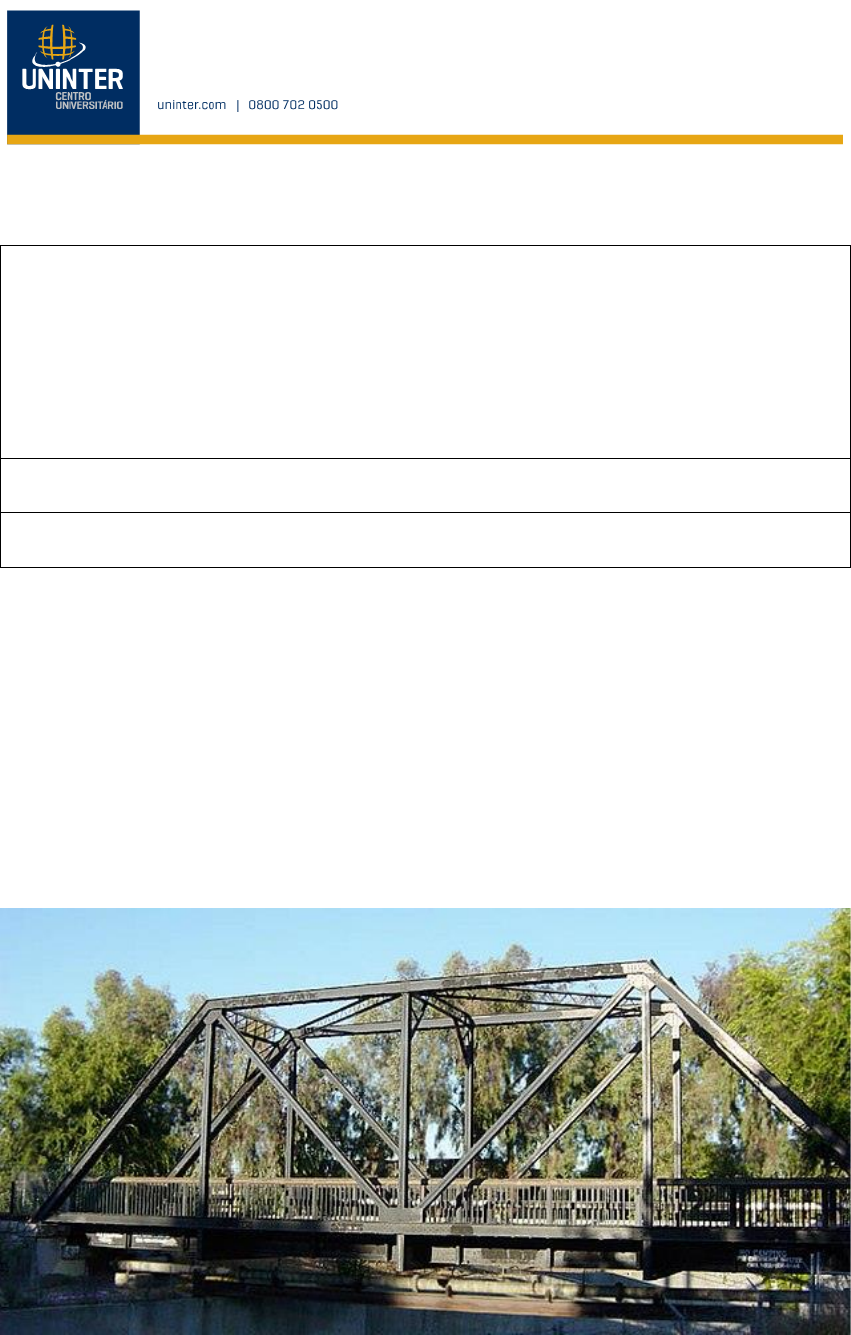

O objetivo desta atividade prática é aplicar os conhecimentos obtidos na Aula 3 para
obter as forças em uma estrutura treliçada.

Esta atividade é do tipo trifocal, onde três habilidades serão desenvolvidas e avaliadas
em suas, respectivas, ETAPAS. A proposta é trabalhar em um modelo reduzido de treliça
com escala de 1:100 no desenvolvimento das três etapas.

Assista o vídeo da Aula 7 para saber como realizar cada etapa desta atividade prática
conforme este roteiro.




ETAPA I
Calcule a força nas barras BC, BE e DE da treliça, abaixo: (Peso 30 pontos)

Considere 𝑭𝟏 conforme o valor correspondente ao último número do seu RU, através
da seguinte tabela:



Valor de 𝑭𝟏 (N)
Se o último número do seu RU é 0 ou 1 ou 2 0
Se o último número do seu RU é 3 ou 4 0,4905
Se o último número do seu RU é 5 ou 6 ou 7 0,981
Se o último número do seu RU é 8 ou 9 0,4905

Considere 𝑭𝟐 conforme o valor correspondente ao penúltimo número do seu RU,
através da seguinte tabela:



Valor de 𝑭𝟐 (N)
Se o penúltimo número do seu RU é 0 ou 1 ou 2 0,4905
Se o penúltimo número do seu RU é 3 ou 4 0
 Se o penúltimo número do seu RU é 5 ou 6 ou 7 0,4905
Se o penúltimo número do seu RU é 8 ou 9 0

Considere 𝑭𝟑 conforme o valor correspondente ao antepenúltimo número do seu RU,
através da seguinte tabela:



Valor de 𝑭𝟑 (N)
Se o antepenúltimo número do seu RU é 0 ou 1 ou 2 0,4905
Se o antepenúltimo número do seu RU é 3 ou 4 0,981
Se o antepenúltimo número do seu RU é 5 ou 6 ou 7 0,4905
Se o antepenúltimo número do seu RU é 8 ou 9 0,981
1. Equilíbrio no Nó B:
FBC direção horizontal
FBE direação diagonal
Força vertical aplicada F3= 0,4905N
Ax=0

∑Fx= 0 FBC+FBEcos (45°) = 0
∑Fy= 0 𝐹3 +FDEcos (45°) = 0

Como cos (45°) = sin (45°) = √
2
2

0,4905 + FBE√
2
2
 = 0
FBE = 0,4905 . √
2
2
 = 0,693N

FBC = 0,693 . √
2
2
 = 0
FBC = -0,693 . √
2
2
 = -0,49N

2. Equilíbrio no Nó E:
FDE direção diagonal
Força vertical 𝐹2 = 0,4905N
Força FBE calculada anteriormente 0,693N

∑Fx= 0 FDEcos (45°) – FBEcos (45°) = 0
∑Fy= 0 -𝐹2 +FDEsin (45°) = 0

Como cos (45°) = sin (45°) = √
2
2


FDE √
2
2
 = 0,4905
FDE = 0,4905 . √
2
2
 = 0,6903N

Resumo das forças:
FBC = -0,4905N
FBE = 0,6903N
FDE = 0,6903N


ETAPA II
Obtenha as forças em todas as barras da treliça representada na Figura da ETAPA I, com
suas respectivas forças conforme seu RU, utilizando o ftool. Assista o vídeo da Aula 3
para saber como utilizar essa ferramenta. Tire um print ou captura de tela da sua
resolução no software de forma que fique visível toda a treliça, com suas respectivas
forças externas e forças nas barras. (Peso 30 pontos)



ETAPA III
Esta etapa consiste em reproduzir a treliça abordada nas etapas anteriores, utilizando o
kit mola em seu polo de apoio presencial (PAP). Monte a treliça, tire uma foto do
sistema montado e insira esta foto no documento de resolução da sua atividade prática.
(Peso 40 pontos)
Você deverá agendar em seu polo um horário para realização desta etapa da atividade
prática. Para esta etapa você utilizará o kit 3 - Mola:

E para inserir as forças na treliça montada com o kit mola, faremos o uso de massas de
50 g que equivalem a aproximadamente 0,4905 N. Essas massas estão disponíveis no kit
23 – Física Mecânica 1:
