EN 2703 – Circuitos Elétricos I Lista 3
1



Circuitos Elétrico I – Lista 1 - Exercícios




1. O fio de cobre de 35 mm2 possui uma resistência de 0,524 Ω/km. Qual a condutância de 12
km deste fio?
Resp:G=0,159 S.


2. Qual a potência que deve suportar um resistor de 1kΩ, atravessado por uma corrente de 50
mA?
Resp:p= 2,5 W.


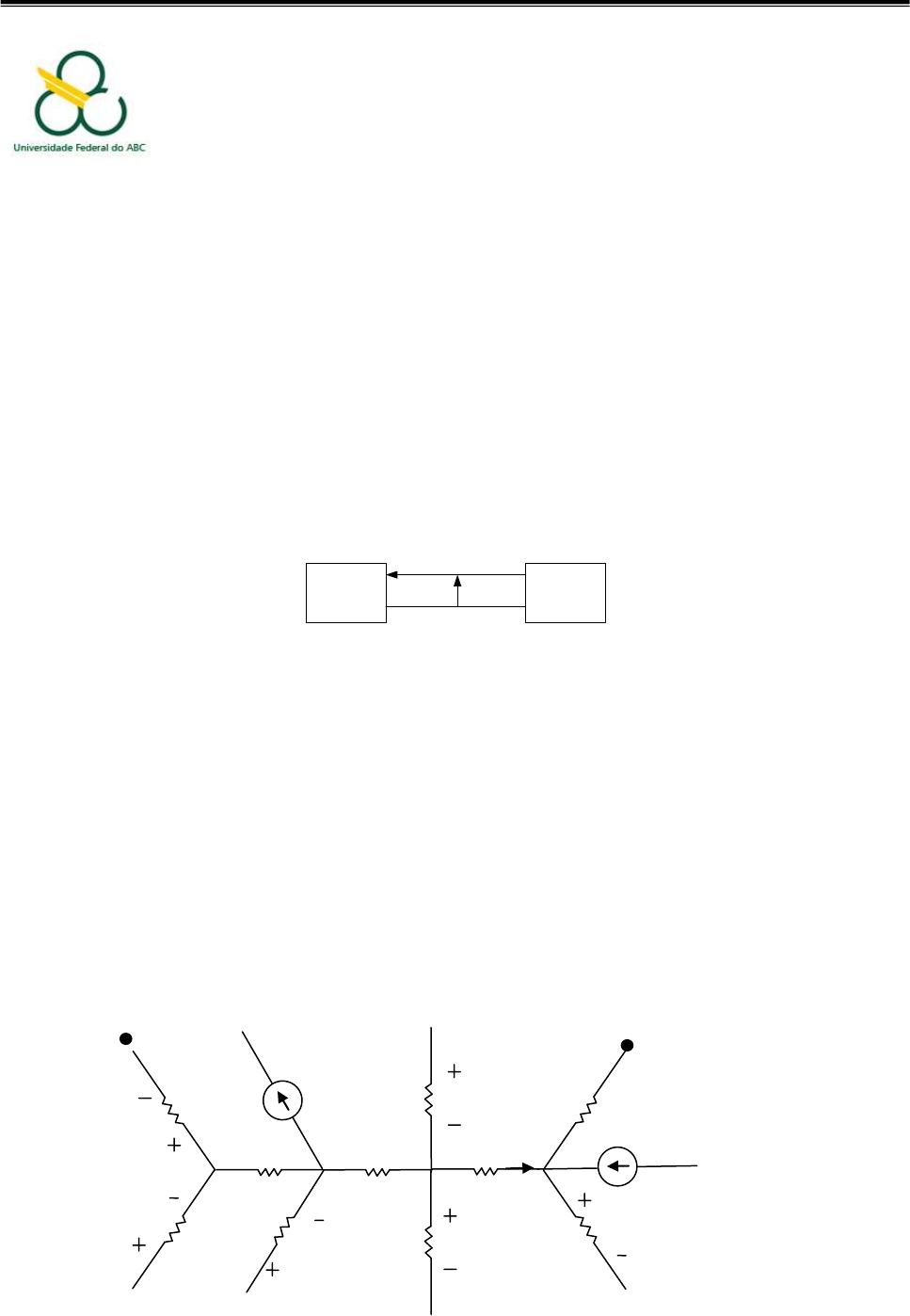

3. Dois circuitos A e B estão conectados conforme a Figura 1. Para cada par de valores de v e i
indicados, calcule a potência nos terminais de interconexão e determine se a potência está
fluindo de A para B ou vice-versa:

A B
i
v

Figura 1

a) i= 5A, v= 120V
b) i= -8A, v= 250V
c) i= 16A, v= -150V
d) i= -10A, v= -480V

Resp:a) p= 600W, B para A
b) p= 2kW, A para B;
c) p= 2,4kW, A para B;
d) p=4,8kW, B para A.


4. Calcule a tensão Vab e a corrente I no circuito da Figura 2.




Figura 2 Resp: i=5 A; Vab =39 V
i
5 
4 
a
3 
3 A
9 V
3 
6 V
15 V
3  4 
4 A
30 V 5 
10 V 5  3 
9 V
3 
b
I
EN 2703 – Circuitos Elétricos I Lista 3
2



5. Calcule a corrente i no circuito da Figura 3.

Resp:i=1,5 A
Figura 3


6. Todos os resistores da Figura 4 são múltiplos de R. Determine o valor de R.



Figura 4 Resp:R=60 

7. Determine as tensões v1, v2 e v3 no circuito da Figura 5, utilizando análise nodal.














Figura 5
Resp.: v1=5,41V; v2=7,74V; v3=46,32V

8. Utilize análise nodal para determinar V0 na rede da Figura 6.
6 
6 
4 
4 
2 
2 
3 
3 
12 
i
45 V
3
4
-3A
7
1
-25A
-8A
v1
v2 v3
5
EN 2703 – Circuitos Elétricos I Lista 3
3




Figura 6

Resp:V0=6 V
9. Determine I0 no circuito da Figura 7 por análise de malhas e nodal.




 Figura 7 Resp:I0=-6,53 A



10. Determine as correntes i1, i2 e i3 no circuito elétrico da Figura 8, por análise de malhas.


2
2
4
1
3
5
V10
V10
1i
2i
3i


Figura 8
Resp: i1=2,211 A; i2=0,481 A; i3=1,827 A










EN 2703 – Circuitos Elétricos I Lista 3
4

11. Calcular a corrente i no circuito da Figura 9, usando análise de malhas.

Figura 9
Resp:i= -1,1 A
12. Calcule a corrente i no resistor R5 da Figura 10, usando superposição.
R3
15ohm
R5
6ohm
I1
6A
R4
10ohm
V1
12V
V2
12V
R1
3ohm

Figura 10
Resp:i=4 A

13. Utilize o princípio da superposição para determinar Io na rede da Figura 11.


Figura 11

Resp:I0=-5,33 A


14. Calcule o equivalente de Thévenin entre os pontos a-b da Figura 12.


Figura 12
Resp: RTH =10 ; VTH =-24 V
i
EN 2703 – Circuitos Elétricos I Lista 3
5



15. Calcule o equivalente de Norton para o circuito da Figura 13, nos terminais do resistor R2
de 4 , e use o resultado para calcular a tensão v.


R1
6ohm
I2
4A
I3
15A
R4
8ohm
R5
2ohm
R2
4ohm
I1
6A

Figura 13

Resp: RN =8; I N =0,75 A; v=2 V



16. Calcule o equivalente de Norton entre os pontos a-b no circuito da Figura 14.


Figura 14
Resp: RN =3 K; I N =1 mA



17. Calcule a potência máxima que pode ser entregue à carga Rc, no circuito da Figura 15.

Figura 15

Resp: PMAX= ¾ W

+
-
v
