1
• Fases binárias, AX2 ou 1:2

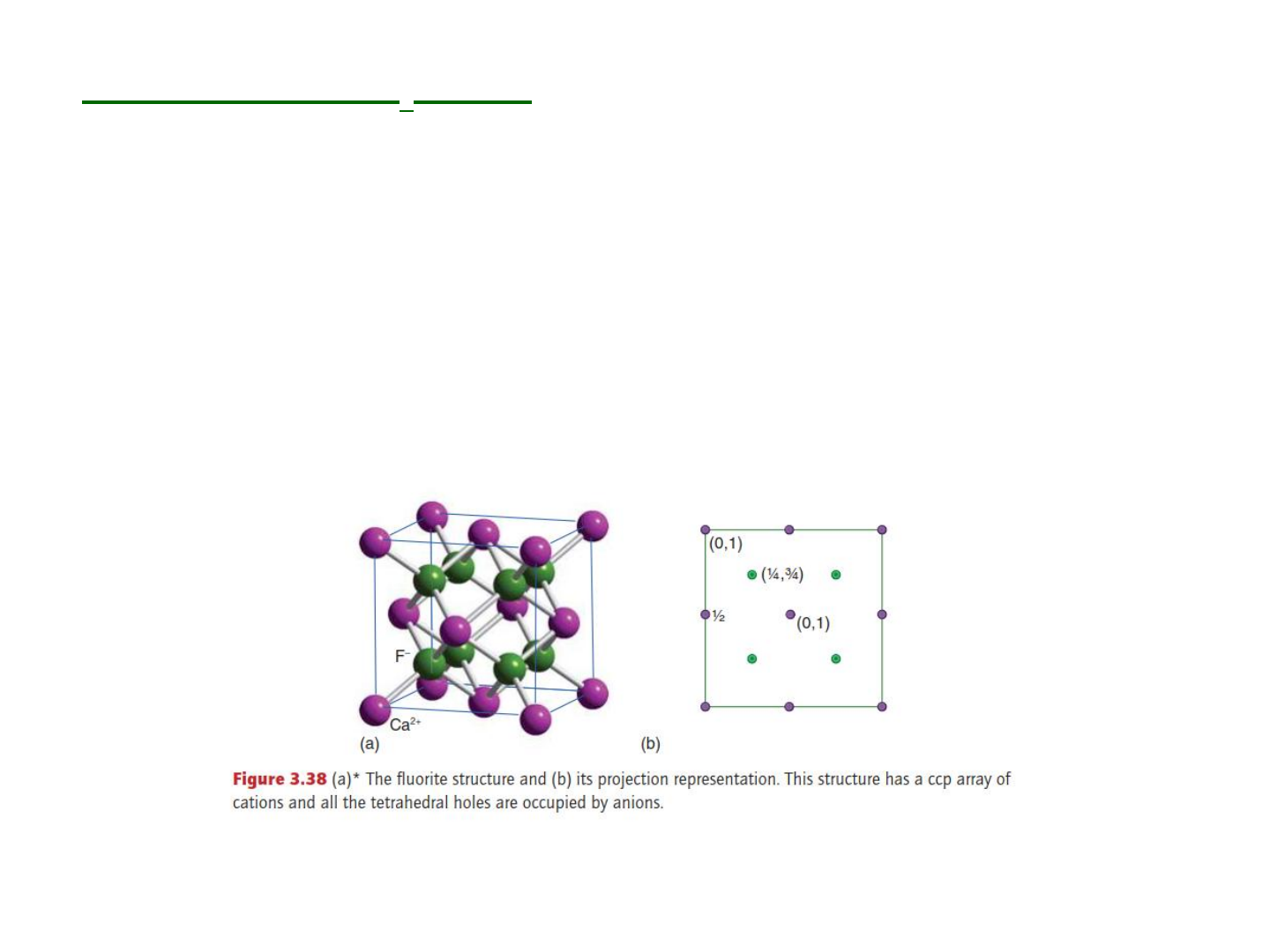

 A estrutura fluorita, que recebe o nome do mineral CaF2 de
ocorrência natural no Reino Unido. Na fluorita os íons Ca2+
situam-se em um arranjo ccp e os íons F- ocupam todos os sítos
tetraédricos.
O retículo tem uma coordenação 8:4, o que é consistente com a existência
de duas vezes mais ânions do que cátions: os ânions são circundados por
4 vizinhos e os cátions circundado por um arranjo cúbico de 8 ânions.
Fonte: Shriver D., Weller M., Overton T., Rourke J., Armstrong F..; Inorganic Chemistry, 6th edition, W.H. Freeman
and Company; 2014.
2
Fonte: Lesley Smart and Elaine Moore; Solid
State Chemistry: An introduction; 4th edition;
CRC Press; 2012.
3
Na estrutura antifluorita, as posições de cátions e ânions estão
invertidas: ânions situam-se em um arranjo ccp e os cátions
ocupam todos os sítos tetraédricos.
Um exemplo é o Li2Te (o menor dos cátions com um dos maiores
ânions).
Outros compostos que adotam esta estrutura, como óxidos e sulfetos de
metais alcalinos, M2O e M2S, a descrição precisa mostra que as posições
relativas dos átomos mas os ânions não podem ser descritos como um
empacotamento compacto por não estarem se tocando: os cátions são
muito grandes para se encaixarem nos sítios tetraédricos, e portanto a
distância ânion-ânion é maior que aquela para um empacotamento
compacto.
A estrutura rutilo, recebe o nome de um mineral formado
pelo óxido de titânio(IV), TiO2. A cela unitária é tetragonal e
a estrutura demonstra uma coordenação 6:3, mas não baseada
no empacotamento compacto: cada átomo de titânio está
coordenado a seis oxigênios no centro de um octaedro
(distorcido); cada átomo de oxigênio é circundado por três
titânios planares os quais situam-se nos vértices de um
triângulo equilátero.
 Não é possível geometricamente a existência de um octaedro ou um
triângulo equilátero perfeitos.
A estrutura pode também ser visualizada como um cadeia de
octaedros (TiO6), onde cada octaedro compartilha um par de arestas
opostas, e a ligação na cadeia ocorre pelos vértices dos octaedros.

4
5
Fonte: Lesley Smart and Elaine Moore; Solid State Chemistry: An introduction; 4th edition; CRC Press; 2012.
Fonte: Shriver D., Weller M., Overton T., Rourke J.,
Armstrong F..; Inorganic Chemistry, 6th edition, W.H.
Freeman and Company; 2014.
6
As estruturas cloreto de cádmio e iodeto de cádmio,
baseiam-se no empacotamento compacto dos ânions com
metade os sítios octaédricos ocupados por cátions.
 a coordenação nas estruturas é 6:3.
A estrutura cloreto de cádmio é baseada em um arranjo ccp
de íons cloreto, enquanto a estrutura iodeto de cádmio é
baseada em um arranjo hcp dos íons iodeto.
Existem evidências que em algumas destas estruturas a ligação não é
totalmente iônica.

7
Fonte: Lesley Smart and Elaine Moore; Solid State Chemistry: An introduction; 4th
edition; CRC Press; 2012.
Fonte: Shriver D., Weller M., Overton T., Rourke J.,
Armstrong F..; Inorganic Chemistry, 6th edition, W.H.
Freeman and Company; 2014.
8
• Outras estruturas binárias importantes
 A estrutura corundum (α-Al2O3), recebe o nome do mineral
que é a base do rubi e da safira, duas gemas preciosas, e pode ser
descrita como um arranjo hcp de átomos de oxigênio com 2/3 dos
sítios octaédricos ocupados por átomos de alumínio.
Estrutura é adotada por vários óxidos de metais de transição: Ti2O3, V2O3,
Cr2O3, α-Fe2O3, α-Ga2O3 e Rh2O3
A estrutura trióxido de rênio (ReO3), consiste de um octaedro
[ReO6] ligado a outro através de cada um dos vértices, produzindo
uma rede tridimensional altamente simétrica com simetria cúbica.
Estrutura é adotda por vários fluoretos metálicos: Al, Sc, Fe, Co,Rh e Pd
além dos óxidos ReO3 e WO3.
9 Fonte: Lesley Smart and Elaine Moore; Solid State Chemistry: An introduction; 4th edition; CRC Press; 2012.
10
• Outras estruturas ternárias importantes
 Espinélios têm a fórmula geral AB2O4, tomando o nome do
mineral espinélio, MgAl2O4, onde A é um cátion divalente (A2+) e
B é um cátion trivalente (B3+). A estrutura pode ser vista como os
íons óxido formando um empacotamento compacto cúbico com os
íons A2+ ocupam os sítios tetraédricos e os íons B3+ ocupam os
sítios octaédricos.
Espinélios com esta estrutura incluem compostos de fórmula MAl2O4, onde
M é Mg, Fe, Co, Ni, Mn ou Zn e alguns óxidos de metais do bloco d, como
Co3O4 e Mn3O4.
11
Fonte: Shriver D., Weller M., Overton T., Rourke J., Armstrong F..; Inorganic Chemistry, 6th edition, W.H. Freeman and
Company; 2014.
12
Fonte: Lesley Smart and Elaine Moore; Solid State Chemistry: An introduction; 4th edition; CRC Press; 2012.
 Há óxidos com estruturas denominadas espinélio invertido nos
quais a fórmula geral é melhor escrita como B(AB)O4, uma vez que
metade dos íons trivalente (B3+) ocupam sítios tetraédricos e os íons
A2+ ocupam os sítios octaédricos.
Exemplos de óxidos com estrutura de espinélios invertidos são a magnetita
(Fe3O4), Fe(MgFe)O4 e Fe(ZnFe)O4.
13
A estrutura perovskita é originária do mineral CaTiO3, sendo a
estrutura mais adotada por muitos sólidos de fórmula ABX3, em
especial óxidos.
Em sua forma ideal, a estrutura perovskita é cúbica, com cada
cátion A circundado por 12 ânions X e cada cátion B por 6 ânions
(semelhante aos octaedros da estrutura ReO3). Podemos visualizar
como um empacotamento compacto cúbico de átomos A e X, com
os átomos B ocupando os sítios octaédricos.
 Quando os ânions são óxidos, a soma das cargas dos cátions A e B deve ser
+6. Em geral são óxidos não estequiométricos de fórmula A(B0,5B’0,5)O3,
como em La(Ni0,5Ir0,5)O3.
O cátion tipo-A em geral é um íon grande (raio superior a 110 pm) de carga
pequena e o cátion tipo-B é um íon pequeno (tipicamente 60-70 pm) com
carga elevada.
Compostos que adotam esta estrutura incluem SrTiO3, SrZrO3, BaSnO3 e
muitos supercondutores a altas temperaturas.
14
Fonte: Lesley Smart and Elaine Moore; Solid State Chemistry: An introduction; 4th edition; CRC Press; 2012.
Fonte: Shriver D., Weller M., Overton T., Rourke J., Armstrong F..; Inorganic Chemistry, 6th edition, W.H. Freeman and
Company; 2014.
