Sistemas Térmicos de Refrigeração – Prova 1 – NOTURNO
Universidade Federal de São João Del Rei – UFSJ
Prof. Ricardo Luiz Labozetto

Nome: ________________________________________________ Matr.: __________

Data: _____ / _____ / _____

1. Em qual dos itens abaixo existem combinações de propriedades que não definem o
estado de líquido resfriado: (0,214 ponto)
( ) entalpia e entropia;
( ) entalpia e temperatura;
( ) pressão e temperatura;
( ) pressão e título;
( ) entropia e temperatura.

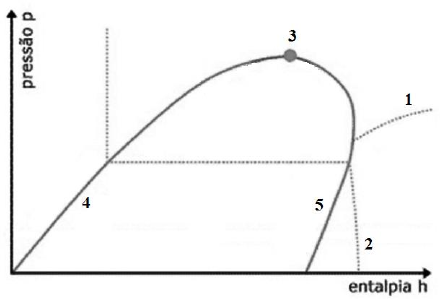

2. Considerando o gráfico abaixo, relacione os números: (0,214 ponto cada item)
( ) temperatura constante;
( ) líquido saturado;
( ) volume específico constante;
( ) vapor saturado;
( ) ponto crítico.



3. Com relação a um ciclo de compressão de vapor, diga se as afirmações abaixo são
falsas ou verdadeiras: (0,214 ponto cada item)
( ) uma redução na temperatura de condensação resulta em uma redução do COP;
( ) uma redução na temperatura de evaporação resulta em uma redução do COP;
( ) o ciclo de refrigeração por absorção de água/amônia/hidrogênio é um ciclo que
funciona sem a utilização de válvulas de expansão;
( ) quanto maior a temperatura do fluido superaquecido menor será o COP.
( ) o ciclo de refrigeração por absorção de água/amônia/hidrogênio é um ciclo que
utiliza o hidrogênio como fluido refrigerante já que este se encontra no estado gasoso e
possui baixo peso molecular;
( ) quanto maior a temperatura do fluido subresfriado menor será o COP;
( ) o uso do ciclo de refrigeração por compressão de vapor consome menos energia
elétrica que o ciclo de absorção de amônia quando usado na refrigeração de verduras em
câmaras frigoríficas;
( ) o uso do ciclo de refrigeração por compressão de vapor consome menos energia
elétrica que o ciclo de absorção de amônia quando usado no congelamento de carne em
câmaras frigoríficas;
( ) os túneis de congelamento são utilizados para manter carne congelada em
frigoríficos onde são abatidos muitos animais e a carga térmica nas câmaras de
congelamento é muito grande;
( ) os túneis de congelamento utilizando ciclos de absorção de Brometo de Lítio são
mais vantajosos porque estes utilizam menos energia elétrica que os ciclos de
compressão de vapor de mesma potência;
( ) a concentração de vapor de amônia que entra no condensador em um ciclo de
refrigeração água/amônia deve ter concentração de 100% para que a eficiência do ciclo
seja a maior possível.

4. Com relação ao ciclo de absorção, diga se as afirmações abaixo são falsas ou
verdadeiras: (0,214 ponto cada item)
( ) se um ciclo de absorção for usado em um sistema em cascata, o primeiro terá seis
trocas de calor com o meio exterior;
( ) o ciclo de refrigeração por absorção de água/brometo de lítio tem a água como
fluido refrigerante;
( ) é necessário que se retire calor do absorvedor para que a absorção da amônia pela
solução fraca continue acontecendo;
( ) esse ciclo economiza energia porque o compressor comprime vapor
superaquecido;
( ) o gerador, absorvedor, bomba e uma válvula de expansão equivalem ao
compressor de um ciclo de compressão de vapor.
( ) o ciclo de refrigeração por absorção de água/brometo de lítio é muito utilizado em
câmaras frigoríficas para armazenamento de carne congelada pois necessitam por volta
de 10% da energia elétrica que um ciclo de compressão de vapor de mesma capacidade
utiliza.






Considerando o gráfico mostrado acima assinale o item correto nas questões 5, 6, 7 e 8:
5. Qual a concentração da solução quando esta se apresenta como vapor superaquecido?
(0,214 ponto)
( ) 0 ( ) 0,2 ( ) 0,15 ( ) 0,30 ( ) 0,80 ( ) 1

6. Qual a porcentagem de água encontrada no ponto 4? (0,214 ponto)
( ) 0 ( ) 0,2 ( ) 0,15 ( ) 0,30 ( ) 0,80 ( ) 1

7. Qual a concentração de amônia da solução como líquido subresfriado? (0,214 ponto)
( ) 0 ( ) 0,2 ( ) 0,15 ( ) 0,30 ( ) 0,80 ( ) 1

8. Qual a concentração da solução no estado de líquido saturado (na temperatura do
ponto E)? (0,214 ponto)
( ) 0 ( ) 0,2 ( ) 0,15 ( ) 0,30 ( ) 0,80 ( ) 1

9. Em que estado se encontra o ponto 2 da figura acima? (0,214 ponto)
( ) saturação;
( ) vapor superaquecido;
( ) líquido saturado;
( ) vapor saturado seco;
( ) líquido subresfriado.







10. A figura abaixo mostra um sistema de refrigeração por compressão de vapor em
dois estágios que usa amônia como fluido de trabalho. O sistema utiliza um trocador de
calor de contato direto para promover o inter-resfriamento. O evaporador tem uma
capacidade frigorífica de 30 TR (105,5 kW) e produz vapor saturado a 1,25bar na sua
saída. No primeiro estágio de compressão, o refrigerante é comprimido adiabaticamente
até 550 kPa, que é a pressão no trocador de calor de contato direto. O vapor saturado a
550 kPa entra no compressor de segundo estágio e é comprimido adiabaticamente até
1800 kPa. A eficiência isentrópica de cada compressor nos estágios é de 86%. Não
existe queda de pressão apreciável à medida que o refrigerante escoa pelos trocadores
de calor. O líquido saturado entra em cada uma das válvulas de expansão. Determine:
a) a potência de acionamento de cada compressor nos estágios, em HP; (1,0 ponto)
b) a razão entre as vazões mássicas 13 / mm  ; (1,0 ponto)
c) o coeficiente de desempenho; (1,0 ponto)
d) esboce gráfico pressão versus entalpia do ciclo. (1,0 ponto)


Ponto h (kJ/kg) s (kJ/kg.K)
1
2
3
4
5
6
7
8






kPaMPabar 2101,01 

HPkW 34,11 
