1ª LISTA DE EXERCÍCIOS DE ELETRÔNICA ANALÓGICA I
Valor: 1,5 (Duplas)
Prof. Leonardo

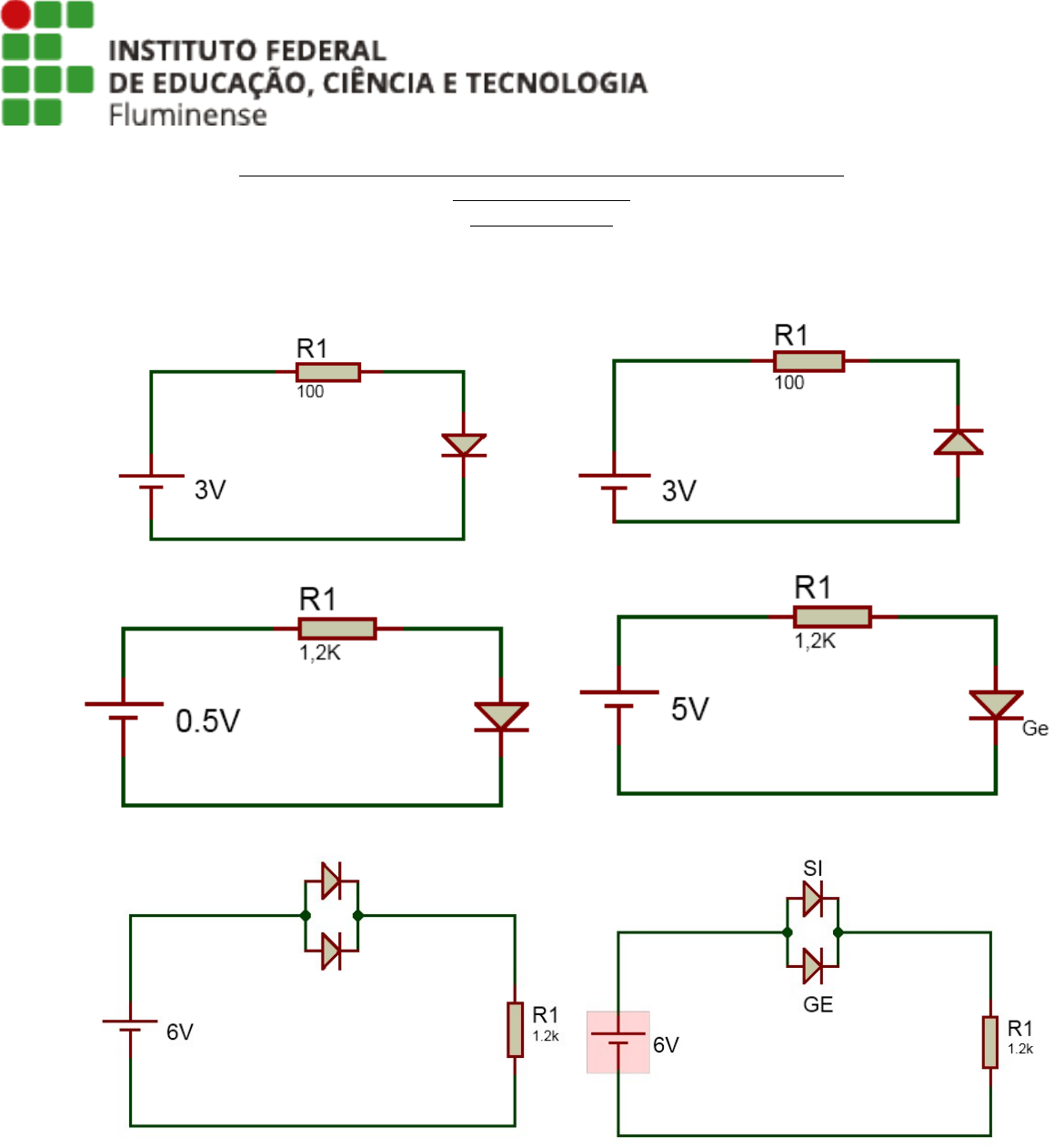

1 – Nos circuitos a seguir, considerando a segunda aproximação, diga se os diodos conduzem. Em
caso afirmativo, calcule a corrente que circula. Caso contrário, diga a razão da não condução. (0,5)
2 – Você precisa alimentar um dispositivo eletrônico (representado por um resistor) com uma tensão
entre 6V e 6.5V. Para isto, você possui uma bateria de 9V e alguns diodos de Silício (em quantidade
suficiente). Monte o circuito que viabiliza essa situação, justificando suas escolhas. (0,1)
3 – Para os circuitos a seguir, diga se o diodo 1N4154 vai operar normalmente, com relação à
tensão e corrente. Justifique sua resposta baseada na folha de dados mostrada acima. (0,4)
4 – Sabendo que o Led tem uma queda de tensão de 2.2V e corrente máxima de 40mA, calcule o
valor mínimo para o resistor (R1), para que o led opere normalmente. (0,1)
5 – Explique, detalhadamente, o que acontece com o circuito a seguir ao se manipular a chave (S).
(0,1)
6 – Projete um circuito que faça um led acender proporcionalmente à presença de luz, explicando,
sucintamente, o que foi feito. (0,1)
 7 - Ao aplicar-se 220 V a 500 espiras do primário de um transformador, obteve-se no secundário
150 V. Calcule: (0,1 pts)
a) O número de espiras do secundário
b) A tensão que se obteria no secundário se aplicassem no primário os mesmos 220 V mas
apenas a 400 das suas espiras.
c) A tensão que se obteria no secundário se aplicassem no primário os mesmos 220 V mas agora
a 600 espiras.
8 - Para se calcular o numero de espiras dos enrolamentos de um transformador fez-se um
enrolamento auxiliar com 12 espiras enroladas em volta do núcleo. Aplicando uma tensão
de220 V no primário, mediu-se no secundário uma tensão de 120 V e no enrolamento auxiliar
uma tensão de 3 V. (0,1)
Calcule o número de espiras do primário e do secundário deste transformador.
