Resumo das principais características
Festo Br.2
IPC FEC® Standard
Tecnologia eletrônica de controle
O controlador que requer pouco
trabalho de instalação

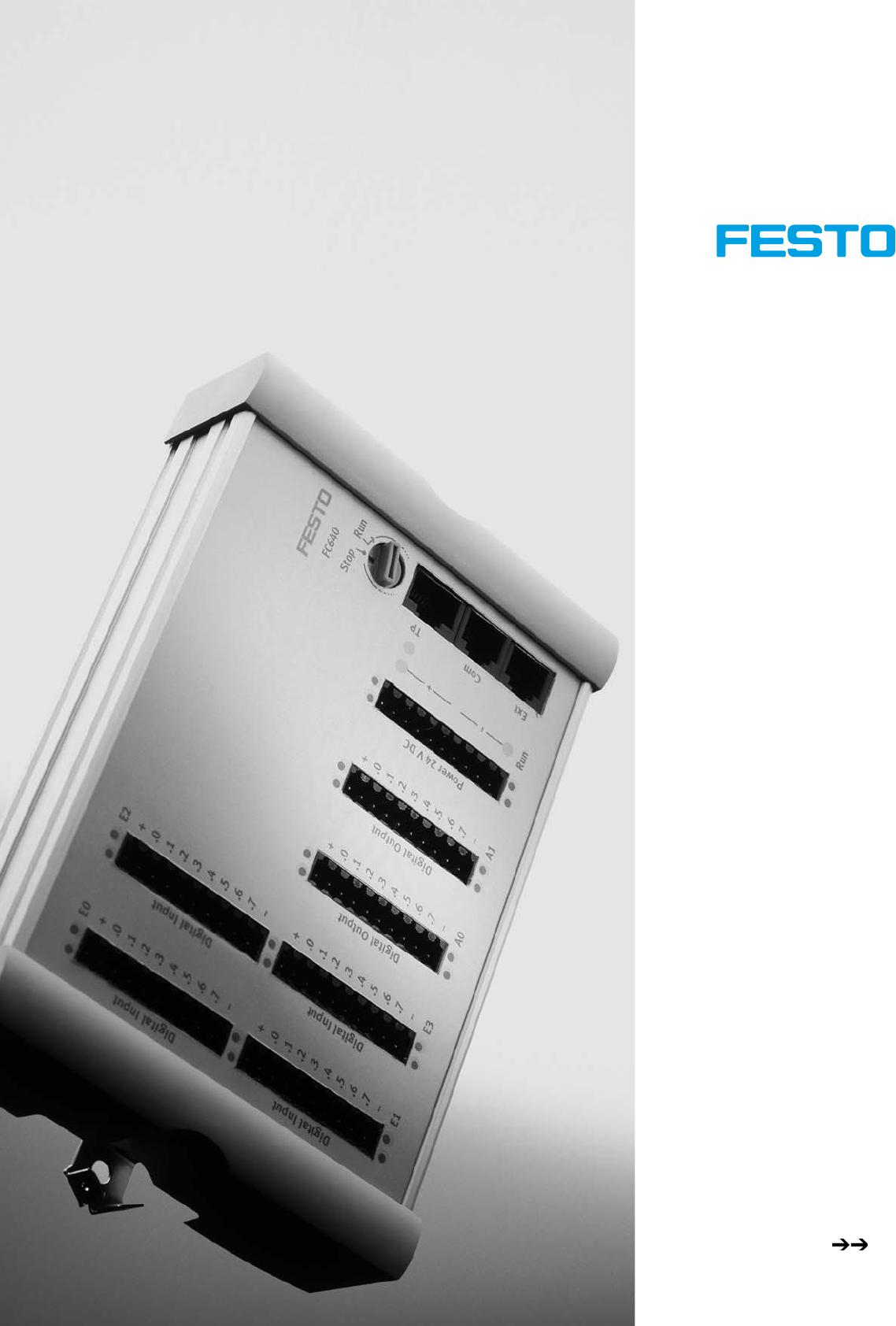

O IPC FEC® Standard é mais do que
um simples sistema de controle
compacto. Ele prova que sempre é
possível inovar.
O corpo robusto em perfil de alumínio
oferece solidez aos controladores
pequenos, que graças à ampla
gama de produtos, variando de 24 a
52 entradas/saídas, podem ser
adaptadas a qualquer projeto.
Como as ligações são feitas pelo
painel frontal, todo este espaço é
bem aproveitado. O conector SAC -
sensor-atuator-conector - utilizado
pela primeira vez no mundo todo
substitui em grande parte a régua de
bornes para as entradas e saídas.
Essa é a grande vantagem do painel
de comando com o IPC FEC®
Standard: economia de até 50% de
espaço e de até 40% do tempo.
Os contadores rápidos integrados em
cada CPU permitem que até mesmo
um pequeno controlador realize
contagens e operações simples de
posicionamento. As entradas e saídas
analógicas opcionais fazem do FEC
um controlador de processos.
As duas interfaces seriais em cada
CPU fazem do IPC FEC® Standard um
talentoso e inteligente componente de
comunicação – programação através
de uma interface, operação e
monitoramento através de outra –
simultaneamente. Quando se fala de
comunicação hoje, pensa-se em
Ethernet, a rede das redes.
Naturalmente é possível integrá-la ao
IPC FEC® Standard, pois a tecnologia
de automação inteligente exige esse
tipo de tecnologia de redes de
comunicação.
Com a Ethernet e o servidor web, o IPC
FEC® Standard torna-se o precursor
da tecnologia de visualização de
amanhã: navegando através do
controlador.
Resumo das principais características
Festo Br. 3
IPC FEC® Standard
Tecnologia eletrônica de controle
Hardware
O IPC FEC® Standard tem uma trava
para o trilho DIN e conectores para a
fixação com parafusos na placa de
montagem. O acesso a todas as
conexões é pela frente, de modo que
não há necessidade de espaço
adicional para conexões na parte
superior ou inferior.
Fonte de alimentação
- Fonte de alimentação, 24 V cc
(+25%/–15%) para o controlador;
fonte de alimentação: 24 V cc
(+/–25%) para os sinais de entrada,
comutação positiva;
- Sinais de saída 24 V cc 400 mA,
proteção contra curto-circuito.
As entradas/saídas analógias são
0(4) ... 20 mA, resolução de 12 bits.
Interfaces seriais
Todo IPC FEC® Standard é equipado
com duas interfaces seriais – COM e
EXT. Trata-se de interfaces universais
TTL com uma faixa máxima
de transmissão de dados de 115
kBit/s. Conforme a necessidade, as
interfaces podem ser utilizadas como
RS232 (SM14 ou SM15) ou como
RS485 (SM34). O adaptador deve ser
encomendado separadamente. A
interface COM é normalmente
utilizada com o SM14 para a
programação, enquanto que a
interface EXT pode ser usada para um
dispositivo IHM, um modem ou
outros dispositivos com
interface serial.
Interface Ethernet
As versões IPC FEC® Standard com
interface Ethernet são do tipo 10
BaseT com conexão RJ45 e uma faixa
de transmissão de dados de 10
MBit/s. Um LED combinado “link/
ativo” indica o status da conexão. O
IPC FEC® Standard suporta a
comunicação de dados e
programação/diagnóstico
através da interface Ethernet.
Programação
O IPC FEC® Standard é programado
através do FST.
FST é uma linguagem de programação
única, rica em tradição e muito fácil
de ser utilizada, que permite “a
programação do jeito que a gente
pensa”:
SE... ENTÃO... SENÃO
FST também suporta a operação
passo a passo para programação
seqüencial. FST pode ser utilizada
para programação via Ethernet: um
servidor web também está disponível.
Resumo das principais características
Festo Br.4
IPC FEC® Standard
Tecnologia eletrônica de controle
O IPC FEC® Standard
IPC FEC® Standard
Corpo em perfil de alumínio
Montável em trilho DIN
2 interfaces seriais
FC4XX
16 entradas digitais
8 saídas digitais
4 slots (96,3 mm)
FC400
FC440
Ethernet
10BaseT
FC6XX
32 entradas digitais
16 saídas digitais
6 slots (138,9 mm)
FC600
FC640
Ethernet
10BaseT
FC620/660
3 entradas analógicas
1 saída analógica
FC620
FC660
Ethernet
10BaseT
Resumo das características principais
Festo Br. 5
IPC FEC® Standard
Tecnologia eletrônica de controle
1
1
2
3
5
4 6
O princípio do IPC FEC® Standard
1 16 entradas digitais em
cada, SLOT 24 V cc,
comutação positiva (PNP)
2 Opcional: 3 entradas
analógicas/1 saída
analógica
3 8 saídas digitais em cada
slot
4 Alimentação
5 Chave RUN/STOP
6 2 interfaces seriais, Ethernet
opcional
Resumo das principais características
Festo Br.6
IPC FEC® Standard
Tecnologia eletrônica de controle
O conector SAC Junto com o IPC FEC® Standard, foi
lançado o conector SAC, um conceito
inovador de instalação que une em
um espaço mínimo três funções:
– Conexão das entradas e saídas,
bem como a alimentação.
– Indicação de status por LED.
– Substituição da régua de
bornes para os sensores e
atuadores.
Esse conector tem três linhas de
encaixe com ligações elétricas
internas para alimentação 0 V e
24 V cc. Dessa forma cada sensor ou
atuador pode ser conectado
diretamente ao controlador,
dispensando o borne externo. É
possível economizar até 50% de
espaço no painel de controle.
A tecnologia de contato utilizada no
SAC é a tecnologia de mola de tração,
de modo que não é preciso
aparafusar a conexão. Se o fio for
maciço, ele é apenas encaixado. Não
é necessário usar terminais para
cabos. Graças à tecnologia da mola
de tração e a não utilização de
bornes entre o controlador e os
sensores, é possível economizar até
40% do tempo utilizado para
conectar os sensores e atuadores.
A distribuição dos pinos para as
entradas e saídas é simples e sempre
igual:
Pino 1 +24 V cc
Pino 2 Bit 0
Pino 3 Bit 1
Pino 4 Bit 2
Pino 5 Bit 3
Pino 6 Bit 4
Pino 7 Bit 5
Pino 8 Bit 6
Pino 9 Bit 7
Pino 10 0 V
Os indicadores ópticos são
alimentados através da conexão de
sinais no conector. Isso permite que
toda a distribuição de entradas seja
verificada sem o controlador.
Resumo das principais características
Festo Br. 7
IPC FEC® Standard
Tecnologia eletrônica de controle
PProgramando como a gente
ppensa
Como descrevemos uma
máquina?
Quando a peça chegar aqui, esse
atuador deve avançar.“
Como o software interpreta isso?
Sua máquina trabalha com uma
seqüência passo a passo ?
“Primeiro esse atuador precisa
avaçar e parar a peça; depois, a peça
precisa ser fixada, e por fim...“
Como podemos subdividir
tarefas?
Programa 0: Organização
Programa 1: Programa de
set-up
Programa 2: Programa de
automação
Programa 3: Monitoração e
controle de falhas
Programa 4: Operação manual
.
.
.
Programa 63: Programa de
solução de
problemas
Como um controlador se
comunica com os outros?
Qualquer controlador com Ethernet
pode enviar e receber dados de
qualquer outro controlador dentro de
uma rede – não importa se esses
dados dizem respeito a entradas,
saídas, flags ou registros.
Programação central de
controladores distribuídos
Cada controlador de uma rede pode
ser programado a partir de qualquer
interface de rede desejada.
Um controlador na Internet
FST faz o papel de um servidor da web
– é o encontro da Internet com o
mundo da automação.
Programação com FST
Programar não poderia ser mais
fácil.
Dados técnicos
Festo Br.8
IPC FEC® Standard
Tecnologia eletrônica de controle
O IPC FEC® Standard com Tipo Código CaracterísticasO IPC FEC Standard com
programação FST FEC FC400-FST 183 862 16 entradas/8 saídasp g ç
FEC FC440-FST 185 205 16 entradas/8 saídas, Ethernet
FEC FC600-FST 191 449 32 entradas/16 saídas
FEC FC620-FST 197 154 32 entradas/16 saídas, 3 entradas/1 saída analógica
FEC FC640-FST 191 450 32 entradas/16 saídas, Ethernet
FEC FC660-FST 197 157 32 entradas/16 saídas, 3 entradas/1 saída analógica, Ethernet
Os conectores para o Tipo Código CaracterísticasOsconectores para op
IPC FEC® Standard PS1 SAC10 197 159 1-linha, sem LED, tecnologia de mola de tração
PS1 SAC11 197 160 1-linha, com LED, tecnologia de mola de tração
-H- Observação
PS1 SAC30 197 161 3-linhas, sem LED, tecnologia de mola de tração-H- Observação
Os conectores devem ser pedidos
PS1 SAC31 197 162 3-linhas, com LED, tecnologia de mola de tração
Os conectores devem ser pedidos
separadamente
PS1 ZC13-S 160 800 1-linha, sem parafuso de fixação, sem LED, tecnologia de aparafusamento (4 peças)
separadamente.
PS1 ZC13-Z 183 733 1-linha, sem parafuso de fixação, sem LED, tecnologia de mola de tração (4 peças)
Cabos para o IPC FEC® Standard Tipo Código CaracterísticasCabos para o IPC FEC Standard
-H- Observação
P i RS232 ti d
PS1 SM14 188 935 Adaptador RS232 para a programação a partir do PC, completo com cabo de modem
nulo
Para programar via RS232 a partir doPara programar via RS232 a partir do
PC, é preciso pedir o cabo PS1 SM14
separadamente.
Interface Homem-Máquina -V- Dados técnicos FED-50 FED-90 FED-120-BW-SA FED-120-COL-SA
Código 533531 533532 535879 535880
Display Monocromático LCD, 4 linhas X
20 caracteres, iluminação traseira,
semi-gráfico 120 x 32 pÍxels
Resolução 1/4 VGA (320 x 240 píxels),
iluminação traseira, capacidade gráfica
completa
FED-50 Elementos do painel
de controle
4 teclas de função,
LEDs programáveis
12 teclas de função,
LEDs programáveis
1 tecla de função, Touch-screen
FED-90
Interfaces Interface PLC /
PC RS232
Interface AUX
(Ethernet)
Interface PLC RS232,
PC/impressora
Interface RS232,
Interface AUX
(Ethernet)
Interface RS232, PC/Impressora
Interface AUX (Ethernet)
Condições ambientais Classe de proteção IP 65 no painel frontal, temperatura operacional: 0 ... 50°C
FED-120 Tensão operacional 18 ... 30 V ccFED-120
Consumo 250 mA 300 mA até 600 mA
Memória do aplicativo 512 kB 8 MB
Montagem Painel de controle / painel de comando
V Novo
Dimensões 108,5 x 149,0 x
53,5 mm
176,0 x 140,6 x
72,0 mm
147,0 x 187,0 x 70,0 mm
-V- Novo
Relógio Relógio de tempo real
O software para o IPC FEC® Standard Tipo Código CaracterísticasO software para o IPC FEC Standardp
FST 4.10 537928 Software FST Versão 4.X em CD; Manuais no CD
Acessórios Tipo Código DescriçãoAcessórios
FEDZ-IET 533533 Interface Ethernet
FEDZ-PC 533534 Cabo de Programação
FEC KBG3 189429 Cabo de Conexão FC2x-FED
FEC KBG6 189432 Cabo de Conexão FC3x/FC4xx/FC6xx-FED
Tecnologia eletrônica de controle
Festo Br. 9
IPC FEC® Standard
Dados técnicos
FEC ...
FC400 FC440 FC600 FC620 FC640 FC660
Temperatura operacional máx. 0 ... 55°C Gerais
Temperatura máx. para
transporte e armazenamento
–25 ... +70°C
Umidade relativa 0 ... 95% (não condensado)
Tensão operacional 24 V cc +25%/–15%
Potência ‹ 5 W
Classe de proteção IP 20
Grau de proteção Grau de proteção III. É necessário equipamento conforme a IEC
742/EN60742/VDE0551/PELV com pelo menos 4 kV de resistência de isolamento
ou unidade de alimentação chaveada e isolamento de segurança conforme a
EN 60950/VDE 0805
Conexão entrada/saída Conector mola de tração
EMV EN 61000-6-2, EN 50081-2
Número 16 32 Entradas digitais
Número de entradas que
podem ser usadas como
rápidas (max. 2 kHz)
2
Comprimento mínimo do pulso para VERDADEIRO: 250 µs,
Comprimento mínimo do intervalo para FALSO: 250 µs
EN61131-2, tipo I
Tensão/corrente de entrada 24 V cc, típico 5 mA
Valor nominal para
VERDADEIRO
Mín. 15 V cc
Valor nominal para FALSO Máx. 5 V cc
Retardo do sinal de entrada Típico 5 ms
Isolamento elétrico Sim, por optoacoplador
Comprim. perm. cabo conexão Máx. 30 m
Indicação de status via LED Opcional no conector
Número 0 3 0 3 Entradas analógicas
Faixa de sinais 0(4) ... 20 mA
Resolução 12 bits, ±3 LSB
Tempo de conversão 1 ms
Comprim. perm. cabo conexão Max. 30 m
Número 8 16 Saídas digitais
Contatos Transistor
Tensão/corrente 24 V cc, máx. 400 mA
Proteção contra curto-circuito Sim
Proteção contra resistência de
lâmpadas
Sim até 5 W
Proteção contra sobrecarga Sim
Isolamento elétrico Sim, por optoacoplador
Velocidade de comutação Max. 1 kHz
Isolamento elétrico em grupos Sim, 1 byte cada
Corrente máxima do grupo 3,2 A
Ciclos › 20.000.000
Indicação de status por LED Opcional no conector
Número 0 1 0 1 Saídas analógicas
Faixa de sinais 0(4) ... 20 mA
Resolução 12 bits
Tempo de conversão 1 ms
Resistência máx. de carga 700 �
Dados técnicos
Festo Br.10
IPC FEC® Standard
Tecnologia eletrônica de controle
FEC ...
FC400 FC440 FC600 FC620 FC640 FC660
Opções de comando Número 1
Posições 16
STOP/RUN 0 = Stop
1 ... F = RUN
Interfaces seriais Número 2
Conexão Plus RJ12
Característica Serial, assíncrono, nível TTL, sem isolamento elétrico
Usar como RS232c Necessário PS1 SM14
Distribuição de pinos SM14/15 tx, rx, RTS, CTS
Usar como interface de
programação
9600 bit/s, 8/N/1
Usar como interface universal: COM 300 ... 9600 bit/s, 7N1, 7E1, 7O1, 8N1, 8E1, 8O1
Usar como interface universal: EXT 300 ... 115.000 bit/s, 7N1, 7E1, 7O1, 8N1, 8E1, 8O1
Conector SAC Número necessário conectores 4 7 8 7 8
Material isolante PBT, cor preta
Faixa de temperatura –25 ... +70°C
Classe de combustão V-0
Raster 3,5 mm
Tecnologia de conexão Conexão por mola
Comprimento de corte do
isolante
9 ... 10 mm
Área dos bornes 0,05 ... 1,5 mm2
Uma linha H05(07)V-U 0,20 ... 1,5 mm2
Fios finos c/ terminais p/ cabos con-
forme DIN 46228/1
0,5 ... 1,5 mm2
Ethernet Número 0 1 0 1
Interface de barramento IEEE802.3 (10BaseT)
Faixa de transmissão de dados 10 MBit/s
Conector RJ45
Protocolos suportados TCP/IP, EasyIP, http
Servidor OPC Sob consulta
Servidor DDE Sim para EasyIP
Dados técnicos
Festo Br. 11
IPC FEC® Standard
Tecnologia eletrônica de controle
Programação FST
Linguagens de programação Versão 4.10. Ladder e Lista de Instruções
Idiomas Inglês e alemão
Número de programas e tarefas
simultâneas
64 (0 ... 63)
Endereços de entrada permissíveis 0 ... 255
(endereçável como bits ou palavras)
Endereços de saída permissíveis 0 ... 255
(endereçável como bits ou palavras)
Número de flags 10.000 (0 ... 9999),
(endereçável como bits ou palavras)
Número de temporizadores e
contadores
256 (0 ... 255) em cada caso, com 1 bit de status, 1 setpoint e 1 valor real
Número de registros (palavras) 0 ... 255
(endereçável como palavras)
Interface de programação RS232 e/ou Ethernet
Número de operações diferentes › 28
Possibilidade de sub-rotinas Até 200 sub-rotinas diferentes por projeto
Suporte a C/C++ Sim para módulos e drivers
Suporte a manipulaçào de arquivos Sim
Suporte a RS232c Sim
Suporte a IHM Sim
Suporte a servidor web Sim (FST a partir da versão 4)
Dimensões
Festo Br.12
IPC FEC® Standard
Tecnologia eletrônica de controle
Montagem direta ou montagem em
trilho DIN conforme a norma DIN EN
50022 usando trava integrada
Tipo L1 L2
FC4... 132,1 114,2
FC6... 174,7 156,8
	FEC Standard
	Resumo das principais características
	Dados técnicos
	Dimensões
