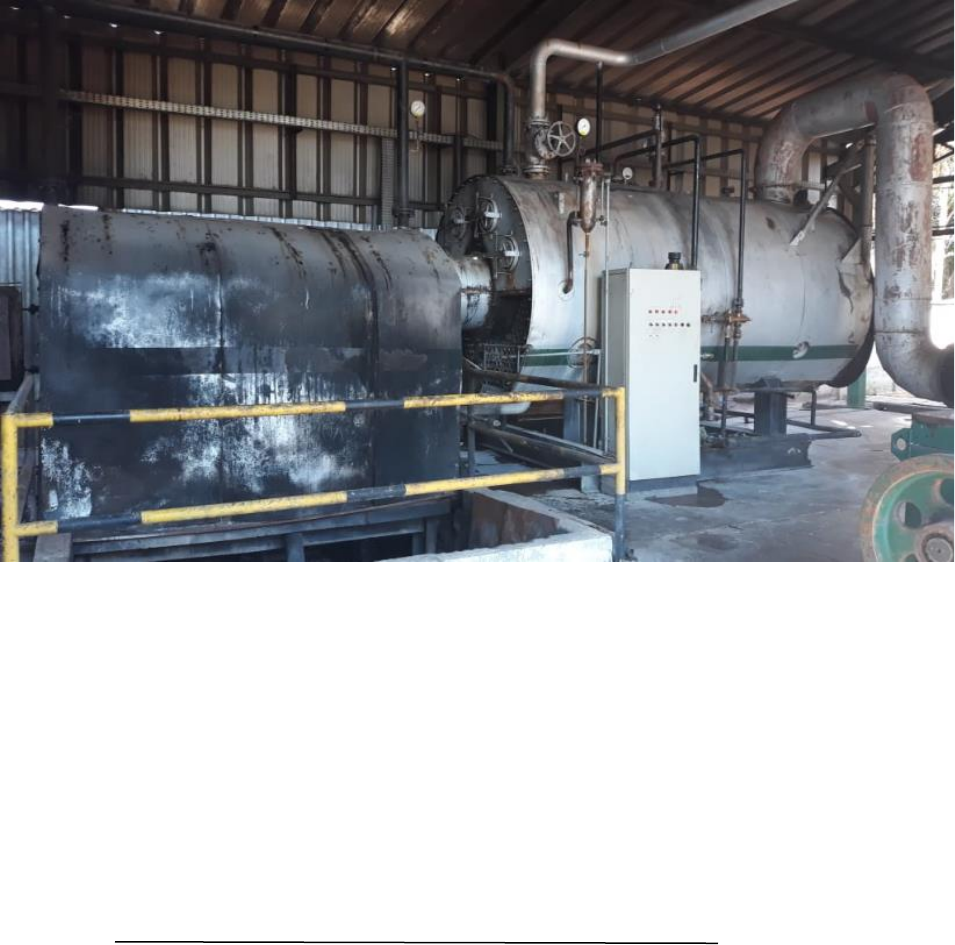

<p>RELATÓRIO DE INSPEÇÃO DE CALDEIRA – NR-13</p><p>GERADOR DE VAPOR ATA</p><p>4.000 TON/H</p><p>RESPONSÁVEL TÉCNICO</p><p>RELATÓRIO DE INSPEÇÃO - CALDEIRA</p><p>Nº</p><p>1 - Dados preliminares</p><p>1.1- Localização da Caldeira</p><p>Proprietário:</p><p>Cidade</p><p>CNPJ:</p><p>Confere com o prontuário original do Fabricante: ( X ) Sim ( ) Não</p><p>1.2 - Tipo de inspeção de segurança</p><p>( ) Inicial ( X ) Periódica ( ) Extraordinária</p><p>( ) Inspeção de integridade física</p><p>1.3 - Tipo de Inspeção de Segurança</p><p>Iniciada: 02/11/2019 Concluída: 02/11/2019</p><p>1.4 - Autoria do Relatório</p><p>Empresa Responsável pelo Serviço de Inspeção:</p><p>Endereço</p><p>Fone:</p><p>Profissional: Qualificação: Engº Mecânico/Seg. Trabalho</p><p>Fone: (62) 99956-3755 Registro no CREA:</p><p>ART Nº:</p><p>1.5- Característica da Caldeira</p><p>Fabricante: ATA</p><p>End. do Fabricante: Não consta.</p><p>Modelo: GERADOR DE VAPOR – TIPO Mista – Lenha</p><p>Ano de fabricação: 1974 Número de Série: 374562</p><p>Capacidade de Produção: 04 ton/h Superfície de Vaporização: 300 m²</p><p>Categoria da Caldeira Segundo NR 13 da Portaria 3214/78: CATEGORIA B</p><p>Pressão Máxima de trabalho Admissível (PMTA): 10,10 Bar 10,30 Kgf/cm²</p><p>Pressão de Teste Hidrostático (PTH): 15,69 Bar 16,00 Kgf/cm²</p><p>Descrição do Equipamento: CALDEIRA EÔNIA - Localização: CASA DA CALDEIRA</p><p>RELATÓRIO DE INSPEÇÃO - CALDEIRA</p><p>Nº</p><p>2 - Resultado da inspeção</p><p>2.1- Exame de Prontuário</p><p>O prontuário foi encontrado completo e em dia? ( X ) Sim ( ) Não</p><p>A presente inspeção foi iniciada dentro do prazo fixado? ( X ) Sim ( ) Não</p><p>As recomendações anteriores foram devidamente praticadas? ( X ) Sim ( ) Não</p><p>Observações complementares:</p><p>2.2 - Exame Externo</p><p>A caldeira funciona normalmente? ( X ) Sim ( ) Não</p><p>A caldeira satisfaz a todas as condições de segurança? ( X ) Sim ( ) Não</p><p>A parte de caracterização acessível a este exame confere com</p><p>o que, sobre ela, consta no prontuário? ( X ) Sim ( ) Não</p><p>Foi observada alguma anomalia capaz de prejudicar a segurança? ( ) Sim ( X ) Não</p><p>Além do exame normal, foi realizado o exame com a caldeira parada? ( X ) Sim ( ) Não</p><p>A caldeira foi colocada em funcionamento? ( X ) Sim ( ) Não</p><p>Foram aferidos todos os manômetros e pressostatos? ( X ) Sim ( ) Não</p><p>Foram examinadas todas as válvulas de segurança exigidas? ( X ) Sim ( ) Não</p><p>Válvulas Principais</p><p>Válvula 1 Válvula 2 Válvula 3</p><p>sim não sim não sim não</p><p>TAG PSV-015</p><p>Certificado nº ST-</p><p>0201509014/19</p><p>Lacração intacta? X</p><p>Foi desmontada? X</p><p>Foi observada anomalia? X</p><p>Foi reparada? X</p><p>Foi substituída? X</p><p>Foi regulada? X</p><p>A válvula está calibrada? X</p><p>Pressão de abertura? 7,35 bar</p><p>Pressão de fechamento? 7,00 bar</p><p>Data da próxima calibração (Se Calibradas) 15/09/2020 __/__/____</p><p>Observações:</p><p>RELATÓRIO DE INSPEÇÃO - CALDEIRA</p><p>Nº - 20019126</p><p>2.3 - Exame Interno Sim Não</p><p>Antes de ser limpa a caldeira apresentava alguma anomalia?</p><p>Internamente, a caldeira, depois de ser limpa, está em ordem e satisfaz as</p><p>condições observáveis neste exame?</p><p>A parte de caracterização da caldeira acessível a este exame confere com o</p><p>que, sobre ele, consta no prontuário?</p><p>Foi encontrada alguma anomalia capaz de prejudicar a segurança?</p><p>X</p><p>X</p><p>X</p><p>X</p><p>Caso afirmativo descrever a anomalia:</p><p>2.4 - Atualização da PMTA</p><p>Sim Não</p><p>A atual PMTA de 10,10 Bar pode ser mantida? X</p><p>2.5 - Teste Hidrostático Sim Não</p><p>Foi realizado? X</p><p>Pressão da Prova: 16,00 Kgf/cm²</p><p>Tempo durante o qual mantido: 30 min – 50% + 20 min – 100%</p><p>Resultados: Não houve nenhuma deformação ou vazamento.</p><p>2.6- Ensaio de acumulação Sim Não</p><p>Foi realizado? X</p><p>Pressão máxima atingida: 10,10 Bar</p><p>Tempo durante o qual foram mantidas as condições necessárias à comparação da</p><p>suficiência das válvulas de segurança: 40 min</p><p>Resultados: Não foi observada nenhuma anomalia capaz de prejudicar a segurança</p><p>Foi observada anomalias X</p><p>As válvulas de segurança existentes são suficientes? X</p><p>2.7- Ensaio dos dispositivos de alimentação de água Sim Não</p><p>Foi realizado? X</p><p>Quais dispositivos foram ensaiados: Bomba d’água/Alarme/Injetor Manual</p><p>Alimentação intermitente X</p><p>Tempo de funcionamento: 5 min</p><p>Observada alguma anomalia X</p><p>O dispositivo é suficiente X</p><p>Caso afirmativo descrever a anomalia:</p><p>RELATÓRIO DE INSPEÇÃO - CALDEIRA</p><p>Nº</p><p>2.8 - Outros ensaios Sim Não</p><p>Foi realizado algum X</p><p>Quais: Medição de espessura por Ultra Som</p><p>CROQUI DOS ESPELHOS</p><p>Espelho dianteiro Espelho traseiro</p><p>V</p><p>RESULTADO DAS MEDIÇÕES DE ESPESSURA</p><p>MEDIÇÃO DE ESPESSURA DO ESPELHO</p><p>DIANTEIRO</p><p>MEDIÇÃO DE ESPESSURA DO ESPELHO</p><p>TRASEIRO</p><p>Ponto Espessura (esp.)</p><p>Perca de</p><p>esp. %</p><p>Ponto Espessura (esp.)</p><p>Perca de</p><p>esp. %</p><p>P 01 16,0 mm 0 P 01 16,0 mm 0</p><p>P 02 15,7 mm 1,87 P 02 15,7 mm 1,87</p><p>P 03 15,9 mm 0,62 P 03 16,0 mm 0</p><p>P 04 16,0 mm 0 P 04 16,0 mm 0</p><p>P 05 15,8 mm 1,30 P 05 15,8 mm 1,30</p><p>P 06 16,0 mm 0 P 06 15,9 mm 0,62</p><p>ESPESSURA DE PROJETO ESPESSURA DE PROJETO</p><p>1) Foram medidos 06 pontos no espelho dianteiro e 06 pontos no espelho traseiro</p><p>conforme croqui.</p><p>2) Nos pontos medidos não constatamos dupla laminação.</p><p>3) O maior ponto de corrosão encontrado equivale a uma redução de 1,8% da espessura</p><p>nominal.</p><p>1</p><p>2</p><p>3</p><p>4</p><p>5</p><p>6</p><p>1</p><p>2</p><p>3</p><p>4</p><p>5</p><p>6</p><p>RELATÓRIO DE INSPEÇÃO - CALDEIRA</p><p>Nº</p><p>CROQUI DO COSTADO</p><p>Desenho do costado Desenho do Tubulão</p><p>RESULTADO DAS MEDIÇÕES DE ESPESSURA</p><p>MEDIÇÃO DO COSTADO MEDIÇÃO DO TUBULÃO</p><p>Ponto Espessura (esp.)</p><p>Perca de</p><p>esp. %</p><p>Ponto Espessura (esp.)</p><p>Perca de</p><p>esp. %</p><p>P 01 22,4 mm 10,4 P 01 22,1 mm 11,6</p><p>P 02 22,2 mm 11,4 P 02 21,8 mm 12,8</p><p>P 03 22,3 mm 10,8 P 03 21,9 mm 12,4</p><p>P 04 22,3 mm 10,8 P 04 21,8 mm 12,8</p><p>P 05 22,3 mm 10,8 P 05 21,9 mm 12,4</p><p>P 06 22,3 mm 10,8 P 06 22,0 mm 12,0</p><p>P 07 21,8 mm 12,8 P 07 22,2 mm 11,2</p><p>P 08 22,3 mm 10,8 P 08 22,0 mm 12,0</p><p>P 09 22,3 mm 10,8 P 09 21,8 mm 12,8</p><p>P 10 22,2 mm 11,4 P 10 21,8 mm 12,8</p><p>ESPESSURA DE PROJETO ESPESSURA DE PROJETO</p><p>1) Foram medidos 10 pontos na caldeira</p><p>2) Nos pontos medidos não constatamos dupla laminação.</p><p>3) O maior ponto de corrosão encontrado equivale a uma redução de 12,8% da espessura</p><p>nominal.</p><p>P-01 P-02</p><p>P-03 P-04</p><p>P-06 P-05</p><p>P-07 P-08</p><p>P-09 P-10</p><p>P-01</p><p>P-02 P-03</p><p>P-06</p><p>P-07 P-08</p><p>P-04 P-05 P-09 P-10</p><p>RELATÓRIO DE INSPEÇÃO - CALDEIRA</p><p>Nº</p><p>2.9 -</p><p>Componentes observados</p><p>Injetor: CONFORME</p><p>Fornalha: CONFORME</p><p>Isolamento: CONFORME</p><p>Alvenaria: CONFORME</p><p>Dutos de Gases: CONFORME</p><p>Refratários: CONFORME</p><p>Tubulação: CONFORME</p><p>Incrustações: PEQUENA – Adequar sistema de tratamento de água</p><p>Corrosão: BAIXA DENTRO DO ADMISSIVEL</p><p>Válvulas CALIBRADAS – VCTº: 15/09/2020</p><p>Manômetros Certificado nº ST-011509026/19 – Vctº: 15/09/2020</p><p>Pressostatos CALIBRADOS – VCTº : 15/09/2020</p><p>Termômetros CALIBRADOS – VCTº : 15/09/2020</p><p>2.10 - Recomendações</p><p>• Manter limpo o bulbo do nível d´água</p><p>• Providenciar a locação da Caldeira em planta Geral</p><p>• Providenciar reparo na entrada do Tubulão.</p><p>• Instalar o carrinho de alimentação e a porta guilhotina com o objetivo de preservar a</p><p>saúde do trabalhador</p><p>3 - Observações complementares</p><p>• Realizar nova Inspeção Periódica até 02/11/2010</p><p>• Realizar inspeção com Teste Hidrostático na Tubulação de Vapor</p><p>4 - Conclusão</p><p>A presente inspeção Periódica realizada em 02/11/2019, e em obediência a norma</p><p>NB-55 da ABNT, portaria 3214/78 da NR-13 e alterações relato que de acordo com os</p><p>testes realizados e seguindo condições e normas de segurança já descritas e mencionadas</p><p>na NR-13 estando a mesma CONFORME e podendo operar normalmente mantendo-se a</p><p>PMTA ajustada a 10,10 Bar.</p><p>5 - Inspeções extraordinárias</p><p>A caldeira devera ser submetida a nova inspeção, Imediatamente nos seguintes casos:</p><p>- Sempre que a mesma for danificada por acidente ou outras ocorrências capaz de</p><p>comprometer sua segurança</p><p>- Quando a mesma for submetida a alteração ou reparo importante capaz de alterar suas</p><p>condições de segurança</p><p>- Antes de a mesma ser colocada em funcionamento, quando permanecer inativa por mais</p><p>de seis meses.</p><p>- Quando houver mudança de local de instalação da mesma.</p><p>6 - SEGURANÇA NA OPERAÇÃO E MANUTENÇÃO DA CALDEIRA</p><p>Conforme CONFEA: LEI Nº. 5.194 de 24/12/66</p><p>Conforme CLT: ARTIGO 188</p><p>Conforme SSST: PORTARIA Nº. 23 de 27/12/94 NR-13</p><p>- O Profissional contratado é Habilitado para o atendimento deste item: ( X ) Sim ( ) Não</p><p>- Nome e CREA do Engenheiro:</p><p>_____________________________________</p><p>Engº Mecânico e de Segurança do Trabalho</p><p>CREA Nº</p><p>7 - Fotos</p><p>7 - Fotos</p>
