CAPITULO 3 - TRANSFORMADOR TRIFASICO

3 transformadores monofásicos podem ser conectados para formar um
banco trifásico de transformadores. Isso pode ser feito usando qualquer uma das
quatro maneiras (estrela - triangulo; triangula-estrela; triangulo-triangulo; estrela-
estrela). Em todas as quatro maneiras, os enrolamentos da esquerda são os
primários e os da direita, os secundários. Alem disso qualquer enrolamento
primário em um transformador corresponde ao enrolamento secundário
respectivo desenhado em paralelo. Também estão mostrados as tensões e
correntes que resultam da aplicação equilibrada ao primário de tensões V e
correntes I. Supõe–se que a relação de espiras entre primário e secundário seja
dado por N1/N2 = a e que o transformador seja ideal. Observe que as tensões e
correntes nominais do primário e do secundário do banco trifásico de
transformadores depende da conexão usada, mas que a potencia nominal em
kVA do banco trifásico e três vezes a dos transformadores monofásicos
individuais, independente do tipo de conexão. A conexão ou ligação Y-∆ é usada
comumente no abaixamento de uma tensão elevada para um tensão media ou
baixa. Uma razão para tal e que assim pode se dispor de um neutro para
aterramento no lado de alta tensão, um procedimento que pode se mostrar
desejável em muitos casos. Ao contrario, a ligação ∆-Y é usada comumente na
elevação para uma tensão alta. A ligação ∆-∆ tem a vantagem de que um
transformador pode ser removido para conserto ou manutenção enquanto os
dois restantes continuam a funcionar como um banco trifásico, com o valor
nominal reduzido a 58% do valor do banco original. E conhecida como ligação V
ou delta aberto. A ligação Y-Y é raramente usada devido a dificuldades oriundas
de fenômenos associados a corrente de excitação.

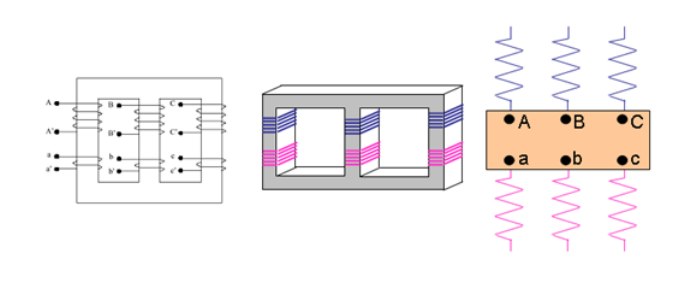

Em vez de 3 transformadores monofásicos, um banco trifásico pode
consistir em um transformador trifásico tendo todos os seis enrolamentos em um
núcleo comum de pernas múltiplas e contido em um único tanque. As vantagens
dos transformadores trifásicos sobre as conexões com 3 transformadores
monofásicos vem de que eles custam menos, pesam menos, requerem menos
espaço e tem um rendimento um pouco maior. Os cálculos de circuitos que
envolvem bancos trifásicos de transformadores em condições equilibrados
podem ser feitos lidando com apenas um dos transformadores ou fases e
verificando que as condições são as mesmas nas duas outras fases, exceto as
defasagens presentes em um sistema trifásico. Usualmente e conveniente
realizar os cálculos com base em uma única fase ( Y por fase, tensão de fase),
porque então as impedâncias dos transformadores podem ser somadas
diretamente em serie com as impedâncias da linha de transmissão. As
impedâncias de linhas de transmissão podem ser referidas de um lado a outro
do banco de transformadores, usando o quadrado da relação ideal de tensões
de linha do banco. Ao lidar com bancos Y-∆ ou ∆-Y, todas as grandezas podem
ser referidas ao lado conectado em Y. Ao lidar com bancos ∆-∆ em serie com
linhas de transmissão, é conveniente substituir as impedâncias conectas em ∆
do transformador por impedâncias equivalentes conectadas em Y. Pode-se
mostrar que um circuito equilibrado ligado em ∆ com Z∆ Ω/fase equivalente a um
circuito equilibrado ligado em Y com Zy Ω/fases se Zy = 1/3 Z∆.




1) Os Terminais de alta tensão de um banco trifásico de 3 transformadores
monofásicos são abastecidos a partir de um sistema de 3 fios e 3 fases
de 6600 V ( tensão de linha). Os terminais de baixa tensão devem ser
conectados a uma carga(subestação) de 3 fios e 3 fases, puxando até
6000 kVA em 1000 V ( tensão de linha). Obtenha as especificações
nominais necessárias de tensão, corrente e potencia aparente(em kVA)
de cada transformador (ambos os enrolamentos de alta e baixa tensão)
para as seguintes ligações:
Enrolamento AT

Enrolamento BT

Estrela Delta
Delta Estrela
Estrela Estrela
Delta Delta




RESPOSTA:
ESTRELA - DELTA
VF_P = 3,81 kV, IF_P = 524,86 A
VF_S = 1 kV, IF_S = 2000 A
S1Ø = 2000 kVA
DELTA – ESTRELA :

VF_P = 6,6 kV, IF_P = 303 A
VF_S = 577,35 kV, IF_S = 3464 A
S1Ø = 2000 kVA

ESTRELA – ESTRELA
VF_P = 3,81 kV, IF_P = 524,86 A
VF_S = 577,35 kV, IF_S = 3464 A
S1Ø = 2000 KVA
DELTA – DELTA
VF_P = 6,6 kV, IF_P = 303 A
VF_S = 1 kV, IF_S = 2000 A
S1Ø = 2000 kVA
