FOISON - COMO INSTALAR PLOTTER

Prévia do material em texto

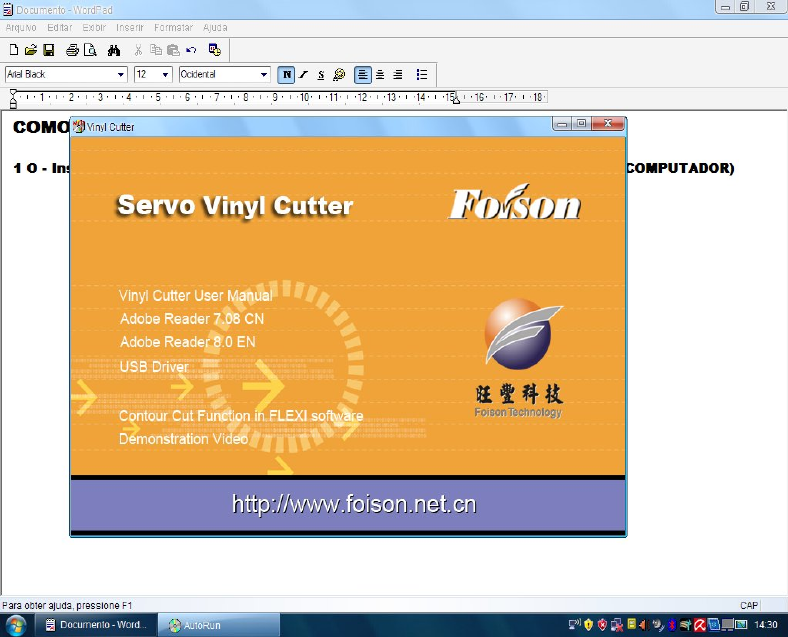

<p>COMO CORTAR DIRETO DO COREL DRAW (FOISON)</p><p>1°PASSO - Instalar o CD do driver em seu computador (OBS. O CABO USB</p><p>NÃO PODE ESTAR CONECTADO AO COMPUTADOR)</p><p>Após aparecer uma tela como mostrada acima, CLICAR USB Driver e</p><p>selecionar Driver C24,C48.</p><p>2°PASSO - Clicar em install e, após o término, clicar em OK, fechar todas as</p><p>janelas e retirar o CD do driver.</p><p>3°PASSO – Plugar o cabo USB da máquina no computador (obs: sempre na</p><p>parte de trás do gabinete) e na plotter, quando irá instalar o driver</p><p>automaticamente.</p><p>4°PASSO - Entrar em PAINEL DE CONTROLE e selecionar o ícone SISTEMA.</p><p>5°PASSO – Selecionar HARDWARE, GERENCIADOR DE DISPOSITIVOS,</p><p>PORTAS COM & LPT.</p><p>6° PASSO - Clicar duas vezes com botão esquerdo do mouse em cima de</p><p>USB CUTTER COM</p><p>7° PASSO - Clicar em configurações de porta.</p><p>8° PASSO - Utilizar as seguintes configurações:</p><p> BITS POR SEGUNDO - ALTERAR DE 9600 PARA 38400</p><p> CONTROLE DE FLUXO - ALTERAR DE NENHUM PARA XON-XOFF</p><p> CLICAR EM OK E VERIFICAR QUAL O NUMERO DA PORTA QUE FOI</p><p>INSTALADA (EXEMPLO: USB CUTTER COM (COM5). depois fechar</p><p>todas as janelas.</p><p>9° PASSO - Entrar em INICIAR e selecionar Impressoras e Aparelhos de Fax,</p><p>clicar em adicionar uma impressora e avançar.</p><p>10° PASSO – Selecionar Impressora local conectada a este computador,</p><p>avançar e colocar na mesma porta que foi colocada no Windows.</p><p>Exemplo: ( com 5). Em seguida, clicar em avançar.</p><p>11° PASSO – Selecionar a opção (COM DISCO), em seguida, selecione a</p><p>opção (PROCURAR),</p><p>12° PASSO - Depois de instalar o CD da FOISON (DRIVER), abrir a pasta</p><p>DRIVE COREL e localizar o arquivo (OEMSETUP.INF ) e clicar em abrir.</p><p>13° PASSO - Procurar a impressora cujo fabricante é GRAPHTEC e</p><p>selecionar o modelo GRAPHTEC GX 3000 ou GRAPHTEC 1000-60</p><p>14° PASSO – Clicar em AVANÇAR, depois manter a impressora padrão e não</p><p>imprimir uma página de teste. Clicar em CONCLUIR.</p><p>15° PASSO - Clicar em GRAPHTEC e entrar em propriedades,</p><p>16° PASSO - Entrar em PORTAS e verificar se foi instalada na porta que</p><p>você adicionou, no exemplo, porta ( com 5), depois e só APLICAR e dar OK.</p><p>17° PASSO - abrir o CorelDraw, criar um texto (obs: no CorelDraw ocorre</p><p>sempre um inversão, ou seja se o arquivo estiver na horizontal ele cortará</p><p>na vertical e vice-versa),</p><p>18° PASSO - sempre que for cortar do CorelDraw, é necessário colocar as</p><p>linhas sem preenchimento e colocar com espessura mínima)</p><p>OBS: SENÃO COLOCAR EXPESSURA MÍNIMA E SEM PREENCHIMENTO (A</p><p>MÁQUINA VAI CORTAR MILHARES DE VEZES NO MESMO LOCAL)</p><p>19° PASSO – Para cortar, basta selecionar o comando “Imprimir”, selecionar</p><p>o nome da impressora GRAPHTEC GX 3000, e clicar em IMPRIMIR.</p><p>PRONTO SUA MÁQUINA ESTÁ PRONTA PARA SER USADA DIRETAMENTE</p><p>DO CorelDraw.</p><p>Em caso de dúvidas. ligar para Digicor e solicitar atendimento técnico (Sr.</p><p>Fausto)</p><p>TEL.: (21) 3866-0007</p>
