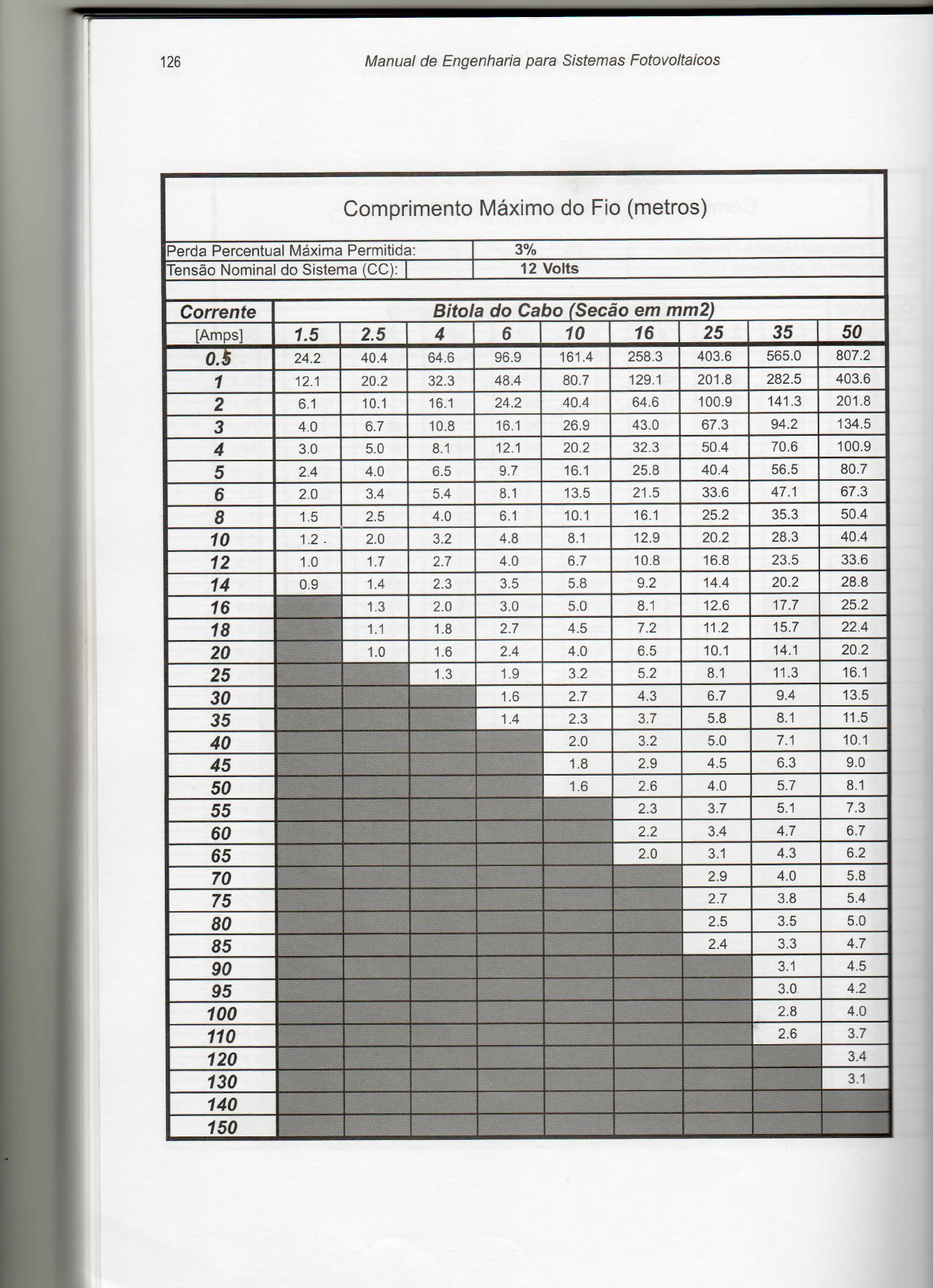

<p>126 Manual de Engenharia para Sistemas Fotovoltaicos Comprimento Máximo do Fio (metros) Perda Percentual Máxima Permitida: 3% Tensão Nominal do Sistema (CC): 12 Volts Corrente Bitola do Cabo em mm2) [Amps] 1.5 2.5 4 6 10 16 25 35 50 0.5 24.2 40.4 64.6 96.9 161.4 258.3 403.6 565.0 807.2 1 12.1 20.2 32.3 48.4 80.7 129.1 201.8 282.5 403.6 2 6.1 10.1 16.1 24.2 40.4 64.6 100.9 141.3 201.8 3 4.0 6.7 10.8 16.1 26.9 43.0 67.3 94.2 134.5 4 3.0 5.0 8.1 12.1 20.2 32.3 50.4 70.6 100.9 5 2.4 4.0 6.5 9.7 16.1 25.8 40.4 56.5 80.7 6 2.0 3.4 5.4 8.1 13.5 21.5 33.6 47.1 67.3 8 1.5 2.5 4.0 6.1 10.1 16.1 25.2 35.3 50.4 10 1.2 2.0 3.2 4.8 8.1 12.9 20.2 28.3 40.4 12 1.0 1.7 2.7 4.0 6.7 10.8 16.8 23.5 33.6 14 0.9 1.4 2.3 3.5 5.8 9.2 14.4 20.2 28.8 16 1.3 2.0 3.0 5.0 8.1 12.6 17.7 25.2 18 1.1 1.8 2.7 4.5 7.2 11.2 15.7 22.4 20 1.0 1.6 2.4 4.0 6.5 10.1 14.1 20.2 25 1.3 1.9 3.2 5.2 8.1 11.3 16.1 30 1.6 2.7 4.3 6.7 9.4 13.5 35 1.4 2.3 3.7 5.8 8.1 11.5 40 2.0 3.2 5.0 7.1 10.1 45 1.8 2.9 4.5 6.3 9.0 50 1.6 2.6 4.0 5.7 8.1 55 2.3 3.7 5.1 7.3 60 2.2 3.4 4.7 6.7 65 2.0 3.1 4.3 6.2 70 2.9 4.0 5.8 75 2.7 3.8 5.4 80 2.5 3.5 5.0 85 2.4 3.3 4.7 90 3.1 4.5 95 3.0 4.2 100 2.8 4.0 110 2.6 3.7 120 3.4 130 3.1 140 150</p><p>Comprimento Máximo do Fio (metros) Perda Percentual Máxima Permitida: 3% Tensão Nominal do Sistema (CC): 24 Volts Corrente Bitola do Cabo em mm2) [Amps] 1.5 2.5 4 6 10 16 25 35 50 0.5 48.4 80.7 129.1 322.9 516.6 807.2 1130.0 1614.3 1 24.2 40.4 64.6 96.9 258.3 403,6 565.0 807.2 2 12.1 20.2 32.3 48.4 80.7 129.1 201.8 3 8.1 13.5 21.5 53.8 86.1 134.5 4 6.1 10.1 16.1 24.2 40.4 64.6 141.3 201.8 5 4.8 8.1 12.9 19.4 32.3 51.7 80.7 161.4 6 4.0 6.7 10.8 16.1 26.9 43.0 67.3 94.2 134.5 8 3.0 5.0 8.1 12.1 20.2 50.4 100.9 10 2.4 4.0 6.5 9.7 16.1 25.8 40.4 56.5 80.7 12 2.0 3.4 5.4 8.1 21.5 33,6 47.1 14 1.7 2.9 4.6 6.9 11.5 18.4 28.8 40.4 57.7 16 2.5 4.0 6.1 10.1 16.1 25.2 35.3 50.4 18 2.2 3.6 5.4 9.0 14.3 22.4 44.8 20 2.0 3.2 4.8 8.1 12.9 20.2 40.4 25 2.6 3.9 6.5 10.3 16.1 22.6 32.3 30 3.2 5.4 13.5 26.9 35 2.8 4.6 7.4 11.5 16.1 23.1 40 4.0 6.5 10.1 14.1 20.2 45 3.6 5.7 9.0 12.6 50 3.2 5.2 8.1 11.3 16.1 55 4.7 7.3 10.3 14.7 60 4.3 6.7 9.4 13.5 65 4.0 6.2 8.7 12.4 70 5.8 8.1 11.5 75 5.4 7.5 10.8 80 5.0 7.1 10.1 85 4.7 6.6 9.5 90 9.0 95 5.9 8.5 100 5.7 8.1 110 5.1 7.3 120 6.7 130 6.2 140 150</p><p>Comprimento Máximo do Fio (metros) Perda Percentual Máxima Permitida: 3% Tensão Nominal do Sistema (CC): 48 Volts Corrente Bitola do Cabo em mm2) [Amps] 1.5 2.5 4 6 10 16 25 35 50 0.5 96.9 161.4 258.3 387.4 645.7 1033.2 1614.3 2260.1 3228.7 1 48.4 80.7 129.1 193.7 322.9 516.6 807.2 1130.0 1614.3 2 24.2 40.4 64.6 96.9 161.4 258.3 403.6 565.0 807.2 3 16.1 26.9 43.0 64.6 107.6 172.2 269.1 376.7 538.1 4 12.1 20.2 32.3 48.4 80.7 129.1 201.8 282.5 403.6 5 9.7 16.1 25.8 38.7 64.6 103.3 226.0 322.9 6 8.1 13.5 21.5 32.3 53.8 86.1 134.5 188.3 269.1 8 6.1 10.1 16.1 24.2 40.4 64.6 100.9 141.3 201.8 10 4.8 8.1 12.9 19.4 51.7 80.7 113.0 161.4 12 4.0 6.7 10.8 16.1 26.9 43.0 67.3 94.2 134.5 14 3.5 5.8 9.2 13.8 23.1 36.9 57.7 80.7 115.3 16 5.0 8.1 12.1 20.2 32.3 50.4 70.6 100.9 18 4.5 7.2 10.8 17.9 28.7 44.8 62.8 89.7 20 4.0 6.5 9.7 16.1 25.8 40.4 56.5 80.7 25 5.2 7.7 12.9 20.7 32.3 45.2 64.6 30 6.5 10.8 17.2 26.9 37.7 53.8 35 5.5 9.2 14.8 23.1 32.3 46.1 40 8.1 12.9 20.2 28.3 40.4 45 7.2 11.5 17.9 25.1 35.9 50 6.5 10.3 16.1 22.6 32.3 55 9.4 14.7 20.5 29.4 60 8.6 18.8 26.9 65 7.9 12.4 17.4 24.8 70 11.5 16.1 23.1 75 10.8 15.1 21.5 80 10.1 14.1 20.2 85 9.5 19.0 90 12.6 17.9 95 11.9 17.0 100 11.3 16.1 110 10.3 14.7 120 13.5 130 12.4 140 150</p>
