Lista de Exercício de Transformadores 3_2023- Daniel Marcos Knapik (3)

Prévia do material em texto

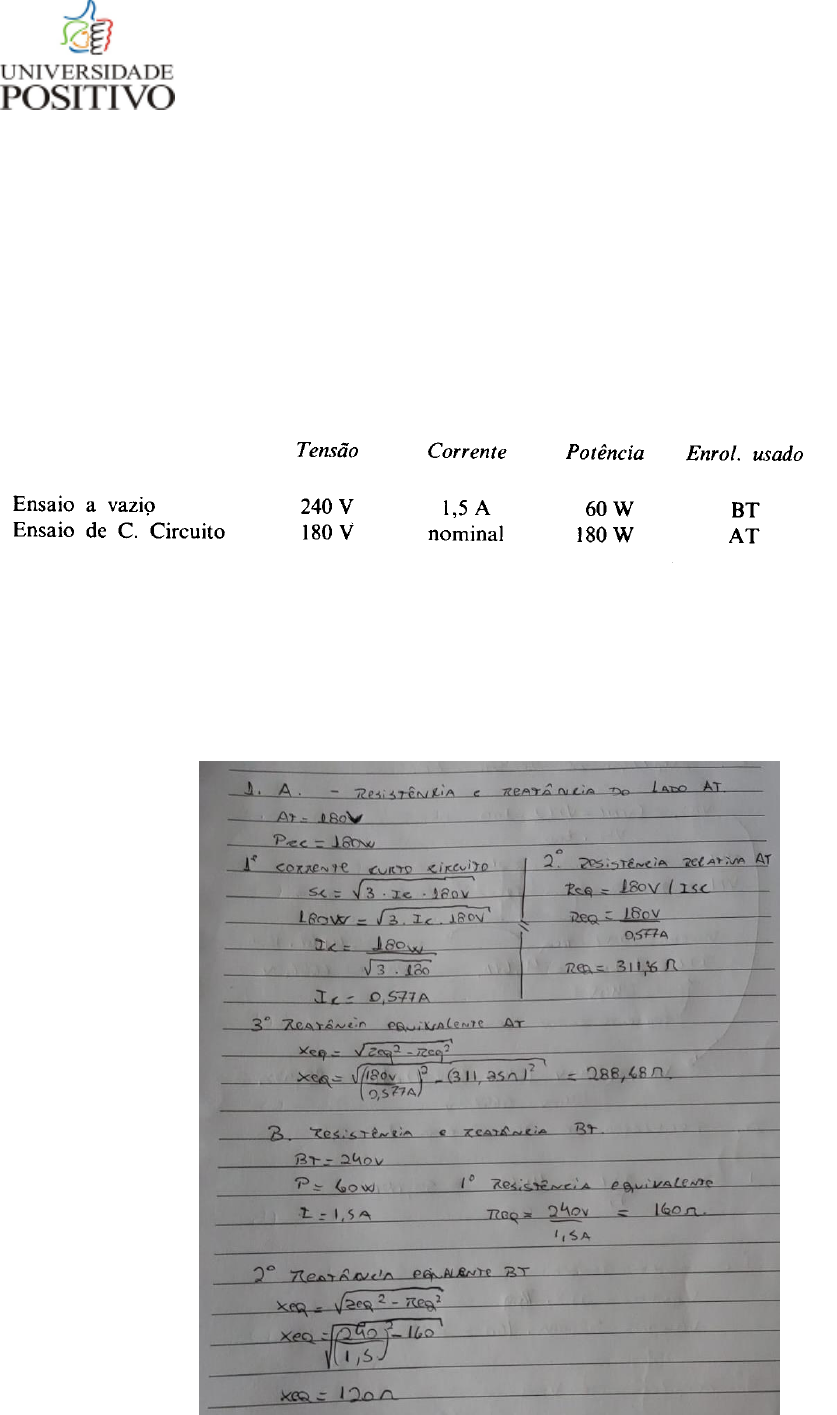

<p>Curso de Engenharia Elétrica</p><p>Disciplina Conversão Eletromecânica de Energia</p><p>Prof. Júlio Omori</p><p>2º Bimestre - Lista de Exercícios – Daniel Marcos Knapik</p><p>1. Um transformador de 10 kVA, 60 HZ, 4800/240 V é ensaiado a vazio e a curto circuito, respectivamente com os</p><p>seguintes resultados:</p><p>Utilizando estes dados calcule:</p><p>a) A resistência e a reatância equivalentes relativas ao lado de AT</p><p>b) A resistência e a reatância equivalentes relativas ao lado de BT</p><p>c) A regulação em tensão do transformador abaixador com FP unitário a plena carga</p><p>d) Repita o item c para um FP de 0,8 em atraso.</p><p>2. No ensaio de um transformador monofásico (220/ 10V-2A) foram coletados os seguintes dados: Uo = 220 V. Po = 20</p><p>W, 10 = 160 mA, Ucc = 6,2 V, Icc = 2A e Pce = 10 W. Determine os parâmetros do circuito equivalente do</p><p>transformador, o fator de potencia em vazio e no ensaio de curto-circuito.</p><p>3. UMA CARGA TRIFÁSICA LIGADA EM CONSOME 5,5 KW COM FATOR DE POTÊNCIA 0,65 CAPACITIVO. A</p><p>TENSÃO FASE-FASE É 380 V. PEDE-SE: a) O MÓDULO DA CORRENTE EM CADA LINHA; b) O MÓDULO DA</p><p>CORRENTE EM CADA FASE; c) A IMPEDÂNCIA DA CARGA, POR FASE, EM NOTAÇÃO POLAR; d) A POTÊNCIA</p><p>REATIVA SOLICITADA PELA CARGA; e) A POTÊNCIA APARENTE.</p><p>4. O circuito seguinte mostra o secundário de um transformador ligado em triângulo, com uma tensão de linha de</p><p>127Vrms. A carga é constituída de um motor trifásico de 5kW com FP=0,85 e três motores monofásicos de 2kW e</p><p>FP=0,8, cada um ligado a uma fase. Determinar:</p><p>a) Potências ativa, reativa e aparente da instalação</p><p>b) O Fator de Potência da Instalação</p><p>5. A tensão de linha de um sistema trifásico ligado em estrela é 220Vrms. Cada fase tem 20 lâmpadas de 100W.</p><p>Calcule cada corrente de fase.</p><p>6. Um aquecedor trifásico tem uma potência de 9kW quando ligado em triângulo. Sabendo-se que a tensão de linha é</p><p>220Vrms, calcule a corrente de linha.</p><p>7. Considere a ocorrência de um curto circuito trifásico no secundário do transformador do exercício 2. Calcule a</p><p>corrente de curto circuito nas linhas de AT e nos terminais do transformador.</p><p>8. A tabela abaixo apresenta parâmetros relativos a dois transformadores trifásicos T1 e T2, conectados em paralelo</p><p>para alimentar uma carga de 10kVA. A partir dessas informações, calcular os valores da potência fornecida à carga</p><p>pelos transformadores T1 e T2 e avaliar em que situação haverá sub ou sobrecarga:</p>
