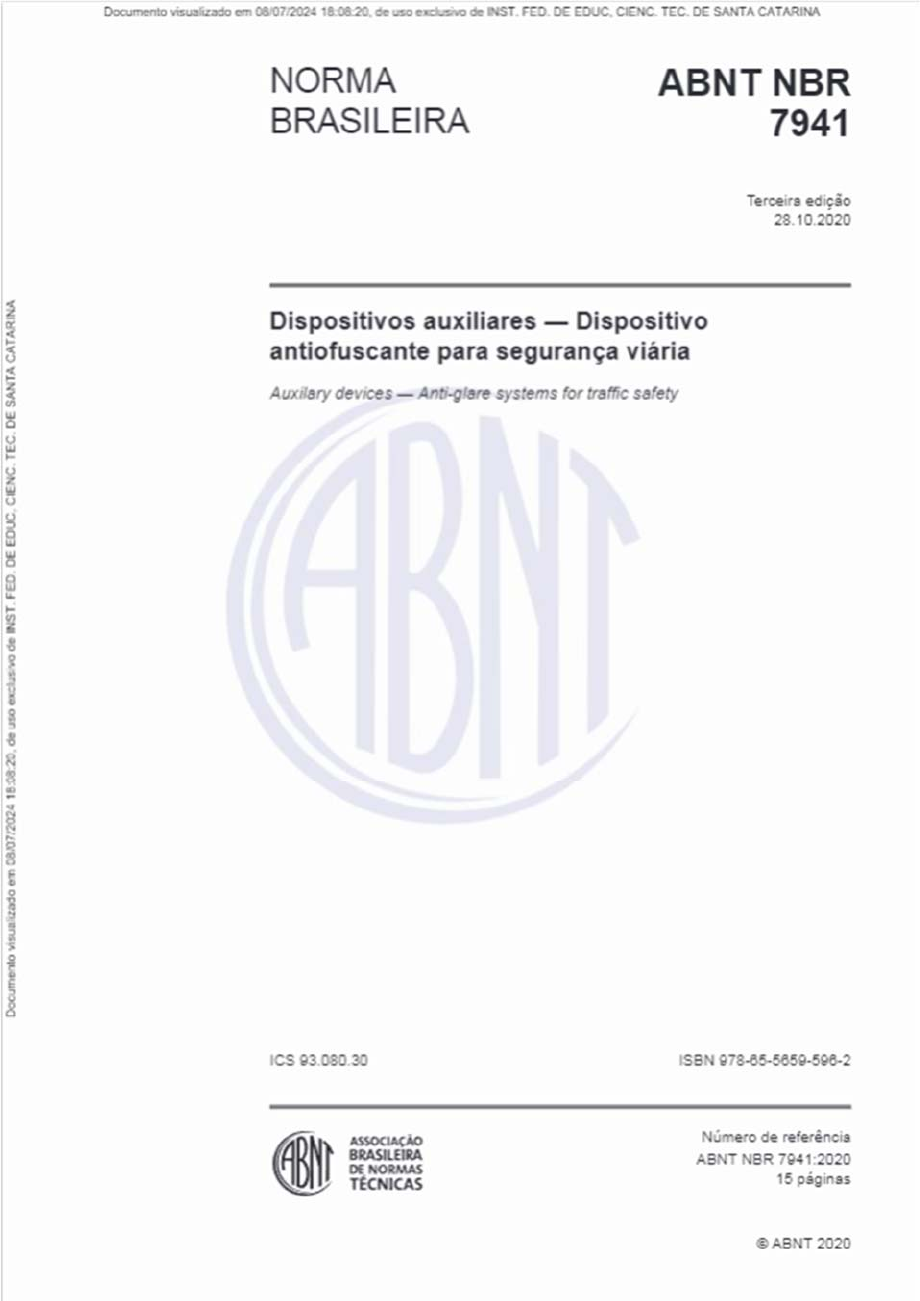

<p>Documento visualizado em 08/07/2024 18:08:20 de uso exclusivo de DE CIENC TEC DE SANTA CATARINA NORMA ABNT NBR BRASILEIRA 7941 Terceira edição 28.10.2020 Dispositivos auxiliares - Dispositivo antiofuscante para segurança viária Auxilary devices - Anti-glare systems for traffic safety DE de de ISBN ASSOCIAÇÃO Número de referência BRASILEIRA ABNT NBR 7941:2020 DE NORMAS TÉCNICAS 15 páginas ABNT 2020</p><p>Documento visualizado em 08/07/2024 18:08:20 de uso exclusivo de DE CIENC TEC DE SANTA CATARINA ABNT NBR 7941:2020 DE de de ABNT 2020 Todos os direitos A menos que especificado de outro nenhuma parte desta publicação pode ser reproduzida ou utilizada por qualquer eletrônico ou incluindo e sem permissão por escrito da ABNT Av.Treze de 13 andar 20031-901 Rio de Janeiro - RJ Tel.: + 55 21 3974-2300 Fax: + abnt@abnt.org.br www.abnt.org.br ii ©ABNT 2020 - Todos direitos reservados</p><p>Documento visualizado em 08/07/2024 18:08:20 de uso exclusivo de DE CIENC TEC DE SANTA CATARINA ABNT NBR 7941:2020 Sumário Página iv 1 Escopo 1 2 Referências normativas 1 3 Termos e definições 2 4 Requisitos 2 4.1 Características gerais 2 4.2 Características específicas 5 4.2.1 Dispositivo antiofuscante de chapa expandida 5 4.2.2 Dispositivo antiofuscante de lamela plástica 5 DE 4.2.3 Materiais 6 5 Situações que requerem a instalação dos dispositivos antiofuscantes 6 6 Métodos de ensaio 7 6.1 Intemperismo artificial 7 6.2 Resistência à tração e alongamento 7 6.3 Cor 7 DE 6.4 Ensaio de resistência ao vento 7 6.4.1 Principio 7 6.4.2 Aparelhagem 9 de 6.4.3 Amostra 9 6.4.4 Procedimento 9 6.4.5 Expressão dos resultados 12 6.4.6 Relatório de ensaio 12 de Anexo A (normativo) Dispositivo antiofuscante 13 Figuras Figura 1 - Representação do de abertura a 3 Figura 2 - Representação da visibilidade lateral para dispositivo antiofuscante 4 Figura 3 - Composição da amostra para ensaio de resistência ao vento 8 Figura 4 - Posicionamento de uma amostra na seção de trabalho 8 Figura 5 - Medição da deformação residual transversal 10 Figura 6 - Medição da deformação residual longitudinal 11 Figura A.1 - Chapa expandida fixada em barreira de concreto - Tipos A e B 13 Figura A.2 - Lamela plástica fixada em dispositivo de contenção 14 Figura A.3 - Exemplos de aplicação 15 Tabelas Tabela 1 - Dispositivo antiofuscante - Materiais plásticos 6 Tabela 2 - Elementos de fixação para os dispositivos metálicos e plásticos 6 Tabela 3 - Coordenadas verde) 6 Tabela A.1 - Chapa expandida 13 c ABNT 2020 Todos direitos reservados iii</p><p>Documento visualizado em 08/07/2024 18:08:20 de uso exclusivo de DE CIENC TEC DE SANTA CATARINA ABNT NBR 7941:2020 Prefácio A Associação Brasileira de Normas Técnicas (ABNT) é Foro Nacional de As Normas cujo conteúdo é de responsabilidade dos Comitês Brasileiros (ABNT/CB), dos Organismos de Normalização Setorial (ABNT/ONS) e das Comissões de Estudo Especiais são elaboradas por Comissões de Estudo formadas pelas partes interessadas no tema objeto da Os Documentos Técnicos ABNT são elaborados conforme as regras da ABNT Diretiva AABNT chama a atenção para que, apesar de ter sido solicitada manifestação sobre eventuais direitos de patentes durante a Consulta estes podem ocorrer e devem ser comunicados à ABNT DE a qualquer momento (Lei de 14 de maio de Os Documentos Técnicos assimi como as Normas Internacionais (ISO e são voluntários e não incluem requisitos legais ou Os Documentos Técnicos ABNT não substituem Decretos ou aos quais os usuários devem tendo precedência sobre qualquer Documento Técnico Ressalta-se que os Documentos Técnicos ABNT podem ser objeto de citação em Regulamentos Nestes casos, os órgãos responsáveis pelos Regulamentos Técnicos podem determinar as datas para exigência dos requisitos de quaisquer Documentos Técnicos AABNT NBR 7941 foi elaborada no Brasileiro de Transportes e pela de Comissão de Estudo de Dispositivos Auxiliares Projeto de Revisão circulou em Consulta Nacional conforme Edital de 05.03.2020 a 04.05.2020 Projeto de Revisão circulou em Consulta Nacional conforme Edital de 01.09.2020 a 05.10.2020 A ABNT NBR 7941:2020 cancela e substitui a ABNT NBR a qual foi tecnicamente de Escopo em inglês da ABNT NBR 7941 é seguinte: Scope This Standard stablishes the divers systems and types of anti-glare devices for visual protection of users of indicating the conditions of its establishing the basic and specific characteristics of key needs functional and its installation The requirements of this Standard are the minimum to be met by such devices in order to minimize the potential risk of traffic accidents caused by obfuscation of the drivers and users by the action of headlights of vehicles coming in the opposite direction for those This Standard does not apply sealing devices and glare devices that are not attached to retention devices contemplated by ABNT NBR ABNT NBR 6971 e ABNT NBR 14885 iv ABNT 2020 Todos direitos reservados</p><p>Documento visualizado em 08/07/2024 18:08:20 de uso exclusivo de DE CIENC TEC DE SANTA CATARINA NORMA BRASILEIRA ABNT NBR 7941:2020 Dispositivos auxiliares - Dispositivo antiofuscante para segurança viária 1 Escopo 1.1 Esta Norma estabelece os diversos sistemas de dispositivos antiofuscantes para proteção visual dos usuários da indicando as condições de seu estabelecendo as características dos as principais necessidades construtivas e bem como a sua adequada instalação. 1.2 Os requisitos desta Norma constituem mínimo a ser obedecido por tais para que se minimize a potencialidade do risco de acidentes de em decorrência de ofuscamento do campo de visão dos condutores e usuários pela ação dos faróis dos veículos que vêm em sentido DE 1.3 Esta Norma não se aplica aos dispositivos de vedação e aos dispositivos antiofuscantes que não estejam fixados aos dispositivos de contenção contemplados nas ABNT NBR 15486 ABNT NBR 6971 e ABNT NBR 14885 2 Referências normativas Os documentos a seguir são citados no texto de tal forma que seus totais ou constituem requisitos para este Documento Para referências aplicam-se somente as edições de Para referências não datadas, aplicam-se as edições mais recentes do referido documento (incluindo emendas). ABNT NBR Forças devidas vento em edificações de ABNT NBR Galvanização por imersão a quente de produtos de aço ou ferro fundido Especificação ABNT NBR Tubos de aço-carbono com solda longitudinal de seção retangular e especial para fins industriais Especificação ABNT NBR 6971, Segurança no tráfego Defensas metálicas ABNT NBR Galvanização de produtos de aço e ferro fundido por imersão a quente Verificação da uniformidade do revestimento Método de ensaio ABNT NBR Segurança no tráfego Barreiras de concreto ABNT NBR Segurança no Dispositivos de contenção viária - Diretrizes de projeto e ensaios de impacto ASTM Test method for tensile properties of plastics ASTM Practice for operating xenon arc light apparatus for exposure of nonmetallic materials EN Anti-glare systems for roads Part 1: Performance and characteristics ABNT 2020 Todos direitos reservados 1</p><p>Documento visualizado em 08/07/2024 18:08:20 de uso exclusivo de DE DE SANTA CATARINA ABNT NBR 7941:2020 3 Termos e definições Para os efeitos deste aplicam-se os seguintes termos e 3.1 base dispositivo de contenção no qual está fixado suporte 3.2 dispositivo antiofuscante conjunto de peças instaladas na divisória de pistas de sentidos opostos de uma separadas por canteiro ou barreira com a finalidade de minimizar ofuscamento do campo de visão dos provocado pelos faróis dos veículos que circulam na outra pista, em sentido oposto, DE podendo ser de chapa expandida ou de lamelas plásticas 3.2.1 chapa expandida sistema constituído por painéis de chapa metálica expandida afixadas sobre um dispositivo de con- tenção viária 3.2.2 lamelas plásticas sistema constituído por conjuntos de lâminas plásticas verticais fixadas sobre um dispositivo de con- tenção viária de 3.3 elemento de fixação componente que permite a fixação dos elementos ocultantes no suporte ou na base 3.4 elemento ocultante elemento do dispositivo antiofuscante que bloqueia ou diminui a luz dos faróis sobre os veículos que trafegam em sentido contrário 3.5 suporte elemento estrutural no qual os elementos ocultantes são montados 3.6 tensão residual alteração de posição de um ponto no dispositivo antiofuscante após ensaio de túnel de vento NOTA A tensão residual é expressa como porcentagem (%) da respectiva altura acima da base fixa do dispositivo 4 Requisitos 4.1 gerais 4.1.1 Qualquer sistema de dispositivo antiofuscante deve atender aos seguintes requisitos: a) proporcionar na pista oposta, por bloqueamento da um campo de sombra cujo ângulo de abertura (a) não pode ser inferior a conforme a EN 12676-1 (ver Figura 2 ©ABNT 2020 Todos direitos reservados</p><p>Documento visualizado em 08/07/2024 18:08:20 de uso exclusivo de DE CIENC DE SANTA CATARINA ABNT NBR 7941:2020 b) proporcionar uma faixa de proteção visual de 1.67 m de altura acima do solo, sem con- siderar e afastamento entre as faixas de considerando dispositivo de quando A critério do pode ser utilizado procedimento de cálculo de altura do sistema antiofuscante da EN 12676-1 c) possibilitar uma boa visibilidade lateral pelos elementos Para tal, selecionar um retângulo com 1 m de comprimento e da mesma altura que elemento em um plano vertical que contenha a direção do eixo da instalação do A área da superfície ocupada pelo material (a área sólida) não pode exceder do total da área do retângulo (ver Figura d) sistema deve ser resistente às de fácil instalação e manutenção; e) uma seção completa do dispositivo antiofuscante deve ser ensaiada em túnel de vento, a uma DE velocidade de 40 m/s (144 conforme descrito em 6.4. Nenhum dos valores de deformação obtidos pode exceder 10% na direção transversal e na direção longitudinal Se dispositivo estiver disponível em várias somente a maior altura deve ser Este ensaio é um ensaio único que é adotado como critério de homologação do f) sistema deve ser projetado de forma a ser compatível com dispositivos de contenção longi- tudinais conforme as ABNT NBR ABNT NBR 14885 e ABNT NBR nas quais deve ser apoiado e não deixar frestas maiores que 5 cm entre sistema antiofuscante e dispositivo de de de 2 Legenda 1 ângulo de 2 dispositivo antiofuscante Figura 1 Representação do ângulo de abertura a ABNT 2020 Todos direitos reservados 3</p><p>Documento visualizado em 08/07/2024 18:08:20 de uso exclusivo de DE CIENC DE SANTA CATARINA ABNT NBR 7941:2020 2 DE 1 de de 3 5 Legenda 1 retângulo utilizado como base para medição da visibilidade lateral h. comprimento 1 m) 2 elemento ocultante 3 elemento de fixação 4 suporte 5 base Figura 2 - Representação da visibilidade lateral para dispositivo antiofuscante 4 ABNT 2020 - Todos 06 direitos reservados < 8/19 ></p><p>Documento visualizado em 08/07/2024 18:08:20 de uso exclusivo de DE CIENC DE SANTA CATARINA ABNT NBR 7941:2020 4.1.2 Um sistema conforme tipo e a deve da melhor aos seguintes requisitos: a) não utilizar peças ou conjuntos que possam representar perigo aos usuários da via em caso de acidentes e que possam agravar as suas conforme dispositivos de contenção previstos nas ABNT NBR 15486 ABNT NBR 14885 e ABNT NBR 6971 b) permitir a travessia de pessoas de uma pista para para trabalhos de atendimentos e em casos de eventuais mediante aberturas máximas de 1 m. em locais determinados pelo atendendo às normas de dispositivos de contenção longitudinal (ABNT NBR ABNT NBR 15486 e ABNT NBR 6971 ): c) ser dimensionado de maneira a atender às características gerais estabelecidas em permitindo DE uma padronização que faculte a ão fácil de conforme dimensões constantes no Anexo A 4.2 específicas 4.2.1 Dispositivo antiofuscante de chapa expandida DE 4.2.1.1 Dispositivo antiofuscante formado por chapa expandida com malha 34 mm 133 mm, espes- sura de mm a mm. com cordão mínimo de 5.50 com barras laterais com espessura de 4.75 mm e largura de 20.00 mm, fixado com para amarração de 19 mm de largura (mínimo) e mm de espessura (mínimo) em inoxidável AISI em montantes tubulares de aço-carbono de com diâmetro de 50 mm e parede interna de 2.00 em conformidade com a ABNT NBR gal- vanizados por imersão quente de acordo com a ABNT NBR 4.2.1.2 dispositivo antiofuscante e os elementos de fixação devem atender aos requisitos da Tabela 2. 4.2.1.3 dispositivo antiofuscante deve ser instalado e fixado sobre barreira ou defensas desde que atenda aos requisitos estabelecidos nas ABNT NBR 15486 ABNT NBR 14885 e ABNT NBR 4.2.2 Dispositivo antiofuscante de lamela plástica 4.2.2.1 A lamela deve ser fabricada em material termoplástico na verde (conforme nadas cromáticas da Tabela 3) e ser submetida ao ensaio de intemperismo artificial seguindo a ASTM G155:2013 ciclo após a realização do ensaio de deve manter as terísticas constantes nas Tabelas 1 e 3. 4.2.2.2 Alamela plástica deve ter superfície lisa e acabamento isento de deformidades e imperfeições, como rebarbas, bordas cortantes ou emendas 4.2.2.3 A forma e as dimensões da lamela plástica devem atender ao descrito na Figura A.2. 4.2.2.4 As lamelas plásticas devem ser afixadas sobre barreiras de concreto ou defensas conforme a Figura 4.2.2.5 As lamelas plásticas devem ser instaladas e fixadas sobre barreira ou defensas desde que atendam aos requisitos estabelecidos nas ABNT NBR ABNT NBR 14885 e ABNT NBR ABNT 2020 Todos direitos reservados 5</p><p>Documento visualizado em 08/07/2024 18:08:20 de uso exclusivo de DE CIENC TEC DE SANTA CATARINA ABNT NBR 7941:2020 4.2.3 Materiais Os materiais constituintes dos dispositivos antiofuscantes devem atender aos requisitos das Tabelas 1 e 2. Tabela 1 Dispositivo antiofuscante Materiais plásticos Requisito Metodologia de ensaio Exigido Resistência ao intemperismo ASTM ciclo 1 Atender às coordenadas da Tabela 3 artificial 300 h (ver 6.1) Resistência à tração no limite de escoamento ASTM D638 (ver 6.2) 20 Mpa Alongamento na ruptura ASTM D638 (ver 6.2) 200 % DE Tabela 2 Elementos de fixação para os dispositivos metálicos e plásticos Requisito Metodologia de ensaio Exigido Espessura do revestimento ABNT NBR 6323 450 Uniformidade da camada de zinco ABNT NBR 7400 quatro imersões DE parafusos e arruelas) Fita para amarração em aço 19 mm mm inoxidável AISI 304 de Tabela 3 Coordenadas verde) 1 2 3 4 máximo y y y y 20 0,337 9 0.337 3 4 2 0.396 3 NOTA Utilizar com d/8 ou directional com iluminante D 65 ángulo de observação de (ver 5 Situações que requerem a instalação dos dispositivos antiofuscantes 5.1 Recomenda-se a instalação de dispositivos antiofuscantes sobre a base de dispositivos de contenção longitudinais em canteiros ou faixas de segurança centrais das rodovias dotadas de duas pistas ou bem como de sistemas antiofuscantes laterais em divisórias entre as vias principais e as vias marginais com fluxos sempre que houver a necessidade de bloquear ofuscamento causado pelo fluxo oposto. Deve ser considerado pelo projetista seguinte: a) segmentos da via onde ofuscamento é conhecido por ser um com base na experiência e/ou dados b) histórico de comparando segmentos semelhantes da onde há um maior número de acidentes que a média atribuída ao brilho ou com brilho do farol sendo um fator no relatório do c) três ou mais das seguintes características são atendidas: canteiro central ou lateral menor do que 6 m e considerando as pistas niveladas: 6 ABNT 2020 Todos direitos reservados</p><p>Documento visualizado em 08/07/2024 18:08:20 de uso exclusivo de DE CIENC TEC DE SANTA CATARINA ABNT NBR 7941:2020 VDM superior a 20 000 veículos por dia: porcentagem maior do que a usual (25 %) de veículos pesados presentes; ausência de iluminação da 5.2 Circunstâncias especiais de projeto podem justificar a instalação de dispositivos antiofuscantes em canteiros centrais mais ou em acostamentos neste evitar cias com sistemas de iluminação vizinhos e/ou bloquear a luz que pode penetrar em matas e 6 Métodos de ensaio DE 6.1 Intemperismo artificial Os corpos de prova retirados da lamela devem ser expostos ao intemperismo artificial por um período de 300 conforme a ASTM ciclo 6.2 Resistência à tração e alongamento DE ensaio de tração deve ser realizado conforme a ASTM utilizando-se corpos de prova Tipo com velocidade de ensaio de 50 Os corpos de prova devem ser retirados do produto final e no sentido longitudinal em relação à posição de de utilização do produto. Podem ser obtidos por corte por estampo ou outro método que permita obter corpos de prova sem marcas ou Para verificação do deve-se utilizar extensômetro compatível com corpo de prova ou outro método de medição ensaio deve ser realizado em com temperatura de (23 2) °C e umidade relativa do ar de a 60 % 6.3 Cor Utilizar com geometria esférica d/8 ou direcional com iluminante D 65 e ângulo de observação de NOTA Quando for utilizado com geometria esférica d/8 para retirar brilho (deixar SPEX Devem ser feitas cinco medições em pontos Deve ser considerado valor médio das medi- ções das coordenadas y e luminância Y % 6.4 Ensaio de resistência ao vento 6.4.1 Este ensaio avalia as alterações e deformações causadas em dispositivos antiofuscantes, conjunta- mente com as suas fixações, pela ação do vento. ensaio é efetuado em um de vento. A amostra para ensaio é sujeita a um fluxo de ar horizontal constante de 40 m/s (144 km/h). ABNT 2020 Todos direitos reservados 7</p><p>Documento visualizado em 08/07/2024 18:08:20 de uso exclusivo de DE CIENC TEC DE SANTA CATARINA ABNT NBR 7941:2020 Após são calculados os valores da tensão residual transversal (dt) (ver Figura 5) e da tensão residual longitudinal (ver Figura 6). apresentadas pelo A amostra é fixada a uma a uma altura de 800 mm 50 mm acima da mesa na seção de como mostrado nas Figuras 3 e A base é uma estrutura aberta, que permite que ar passe livremente por baixo. 1 2 3 DE 2 4 Legenda 1 Elemento ocultante de 2 Elemento de fixação 3 Suporte 4 Exemplo de uma base Figura 3 - Composição da amostra para ensaio de resistência ao vento de 1 2 Legenda 1 Seção de trabalho 2 Mess giratória que permits rodar amostra de - a + Figura 4 - Posicionamento de uma amostra na seção de trabalho 8 ABNT 2020 Todos direitos reservados</p><p>Documento visualizado em 08/07/2024 18:08:20 de uso exclusivo de DE CIENC TEC DE SANTA CATARINA ABNT NBR 7941:2020 No início do eixo maior do sistema é colocado à direção do fluxo de ensaio é efetuado em duas fases (ver Figura 4). 6.4.2 Aparelhagem A aparelhagem para execução do ensaio de resistência ao vento é a seguinte: a) de capaz de produzir um fluxo de ar de 40 m/s (144 km/h) no centro da seção de onde está instalada uma mesa giratória com as seguintes características (ver Figura 4): diâmetro: 2.0 m mínimo; rotação: e DE com possibilidade de visualização da amostra durante diretamente ou por um sis- tema de registro com b) dispositivo para medir com precisão até 5 6.4.3 Amostra dispositivo antiofuscante utilizado como amostra deve ter comprimento mínimo de 2,1 m. desde que represente sistema completo com três lamelas no caso da chapa dois Deve ser ensaiada uma de Antes do manter a amostra pelo menos por 24 h em um compartimento onde as condições de temperatura sejam semelhantes às da seção de trabalho do de vento. 6.4.4 Procedimento de 6.4.4.1 Generalidades Executar ensaio a uma temperatura acima de 10 Com tunel de vento montar a amostra na mesa giratória de tal forma que seu eixo maior fique perpendicular à direção do fluxo de ar 6.4.4.2 Medições iniciais No caso de sistemas compostos por unidades separadas, efetuar as medições para cada No caso de sistemas que consistam em um painel efetuar medições a intervalos iguais (dois por metro, ao longo do comprimento da amostra). Marcar claramente essas Efetuar medições no ponto mais alto do Para cada um destes pontos de medir os seguintes parâmetros: a) altura da posição de medição desde a base fixa (T), medida da posição transversal no de vento (rOt) e medida da posição longitudinal no túnel de vento como mostrado (Figuras 5 e 6); b) temperatura na seção de ABNT 2020 Todos direitos reservados 9</p><p>Documento visualizado em 08/07/2024 18:08:20 de uso exclusivo de INST. DE CIENC TEC DE SANTA CATARINA ABNT NBR 7941:2020 1 2 3 DE 1 TEC 2 DE de Legenda A Medição inicial our B Medição após de 1 Ponto de referência fixo 2 Elemento 3 Suporte 4 Base Figura 5 - Medição da deformação residual transversal 10 2020 - Todos direitos reservados</p><p>Documento visualizado em 08/07/2024 18:08:20 de uso exclusivo de DE DE SANTA CATARINA ABNT NBR 7941:2020 DE n DE de Legenda A Medição inicial de B Medição após C Vista geral amostra sugerida para de resistência ao vento 1 Ponto de referência fixo 2 Elemento 3 Suporte 4 Base Figura 6 - Medição da deformação residual longitudinal 6.4.4.3 Ensaio de vento Ligar o túnel de vento. gradualmente, a velocidade de fluxo de ar a uma razão de 1 m/s até atingir a velocidade de 40 m/s (são necessários 40 S para atingir 40 m/s) Quando fluxo de ar atingir a velocidade de 40 rodar a mesa giratória no sentido a Parar movimento a + Desligar de vento e repor a mesa giratória na posição Efetuar a primeira série de como descrito em Reiniciar de vento quando fluxo de atingir a velocidade de 40 rodar a mesa giratória no sentido a Parar movimento a Desligar túnel de vento e repor a mesa giratória na posição ABNT 2020 Todos direitos reservados 11</p><p>Documento visualizado em 08/07/2024 18:08:20 de uso exclusivo de DE CIENC TEC DE SANTA CATARINA ABNT NBR 7941:2020 Efetuar a segunda série de como descrito em Se. no decurso do a amostra se quebrar ou for sujeita a uma deformação a mesa giratória deve ser parada e de vento ângulo em que a mesa giratória for parada deve ser O ensaio deve ser considerado 6.4.4.4 Medições após ensaio Depois de um intervalo de pelo menos 5 min após túnel de vento ter sido desligado, repetir proce- dimento descrito em 6.4.4.2 para medir as distâncias horizontais e 6.4.5 Expressão dos resultados DE Calcular as tensões e como porcentagem de T. a partir das medições feitas como a rot - dt = x100 T - T Todas as dimensões devem estar nas mesmas unidades 6.4.6 Relatório de ensaio de relatório de ensaio deve conter as seguintes a) desta b) identificação do de c) nome do d) material utilizado: e) altura do dispositivo f) tipos de base que podem ser utilizadas: g) data, local e nome do h) designação dos ensaios i) descrição da seção de trabalho do túnel de vento (comprimento, largura e temperatura na ocasião do deformações ou anomalias relevantes observadas durante Os resultados do ensaio de resistência ao vento devem conter todos os valores individuais de de acordo com 12 ABNT 2020 - Todos direitos reservados</p><p>Documento visualizado em 08/07/2024 18:08:20 de uso exclusivo de DE CIENC DE SANTA CATARINA ABNT NBR 7941:2020 Anexo A (normativo) Dispositivo antiofuscante dispositivo antiofuscante de chapa expandida deve atender a Tabela A.1 e a Figura A.1 1. Tabela A.1 - Chapa expandida A (H1) B (L) L (H2) (mínimo) Modelo DE mm mm mm Tipo A 800 3 975 1 600 Tipo B Cap B em Tubo de de 000000 do Figura A.1 - Chapa expandida fixada em barreira de concreto - Tipos A e B dispositivo antiofuscante de lamela plástica deve atender à Figura A.2. c ABNT 2020 Todos direitos reservados 13</p><p>Documento visualizado em 08/07/2024 18:08:20 de uso exclusivo de DE CIENC TEC DE SANTA CATARINA ABNT NBR 7941:2020 900 mm (máximo) (220 20) mm mm DE a) Lamela plástica fixada em defensa metálica 900 mm (máximo) (220 # 20) mm DE de de b) Lamela fixada em barreira de concreto Figura A.2 - Lamela fixada em dispositivo de contenção 14 ABNT 2020 - Todos direitos reservados</p><p>Documento visualizado em 08/07/2024 18:08:20 de uso exclusivo de DE CIENC DE SANTA CATARINA ABNT NBR 7941:2020 Figura A.3 - Exemplos de aplicação c 2020 Todos direitos reservados 15</p>
