prova 1 - EAD 2022 (1)

Prévia do material em texto

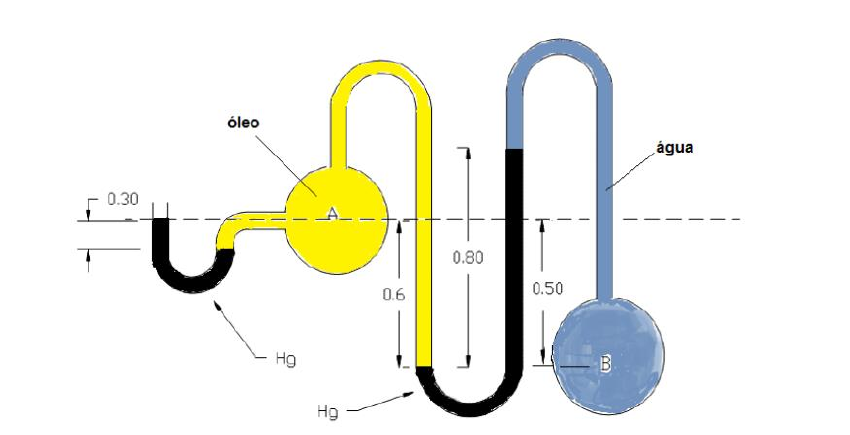

<p>UNIVERSIDADE FEDERAL DE PELOTAS</p><p>CENTRO DE ENGENHARIA</p><p>MECÂNICA DE FLUIDOS</p><p>PROVA 1</p><p>Instruções para realização da prova: A prova estará disponível para realização das 15:30 do</p><p>dia 24/05/2022 até as 12:00 horas do dia 28/05/2022. A prova deve ser feita à mão, de</p><p>preferência com caneta preta ou azul (a realização a lápis e a posterior resolução é de</p><p>responsabilidade do aluno) e após o termino deverá ser escaneada e enviada em PDF pelo</p><p>sistema do e-aula. A gravação das questões solicitadas com as explicações necessárias é parte</p><p>da resolução. O arquivo de vídeo deverá ser disponibilizado e enviado pelo sistema do e-aula</p><p>em formato compatível.</p><p>Sugestão, gravação e disponibilização no YouTube e envio do link junto à prova.</p><p>Grave as resoluções das questões 1,2,3;4,5,6,7 e 8, fazendo as explicações que achar</p><p>pertinente. Serão consideradas nulas as questões que não forem enviadas com suas respectivas</p><p>explicações gravadas.</p><p>Os dados não fornecidos na prova, podem ser admitidos a partir da bibliografia e explicados no</p><p>vídeo.</p><p>Questão 1) Na figura abaixo, o tubo A contém óleo com massa especifica igual</p><p>a 800 kg/m3 e o tubo B, água. Calcular as pressões em A e em B. Dado: massa</p><p>especifica da água = 1000 kg/m3; massa especifica do mercúrio = 13600 kg/m3</p><p>e as cotas do desenho estão em metros. (1,0 pts)</p><p>O desenho não está em escala</p><p>Questão 2) Um fluído escoa sobre uma placa com o diagrama dado. Pede-se</p><p>(1,0 pts):</p><p>a) V= f(y).</p><p>b) A tensão de cisalhamento junto à placa.</p><p>Questão 3) No esquema dado, qual é a pressão em (1) se o sistema está em</p><p>equilíbrio estático? (Leitura do manômetro pm = 10 kPa). (1,5 pts)</p><p>Questão 4) Na figura, a superfície da água está em (A), pois neste nível a</p><p>pressão absoluta do ar é de 108000 Pa. Nesta condição a leitura L é de 270 cm,</p><p>a leitura no manômetro metálico é de 1,2 mca e a cota z de 27 cm. Ao retirar a</p><p>rolha, a superfície da água passa para o nível (B). Sendo o peso específico da</p><p>água de 9800 N/m³, o peso específico do mercúrio de 136000 N/m³ e o diâmetro</p><p>do reservatório D = 25 cm. (1,5 pts). Pede-se:</p><p>a. Qual a leitura barométrica local em mmHg? b. Qual o peso específico do fluido</p><p>manométrico (m)? c. Se na condição da figura (com a rolha), a cota H = 356 cm;</p><p>qual será a nova cota H quando se retirar a rolha? d. Qual o diâmetro do tubo</p><p>manométrico d?</p><p>Questão 5) Determinar a força R que deverá ser aplicada no ponto A da</p><p>comporta, para que permaneça em equilíbrio, sabendo –se que ela não pode</p><p>girar em torno do ponto O (1,0 pts).</p><p>Questão 6) Na figura mostrada abaixo a constante do gás é de 300 m²/(s²*K);</p><p>os diversos fluidos estão em equilíbrio a 27 0C e nesta condição a massa</p><p>específica do gás é de 2 kg/m³. Pede-se determinar (1,5 pts): a leitura do</p><p>manômetro metálico (kPa); a cota z em mm; a cota h em mm. Considere a</p><p>pressão atmosférica de 690 mm Hg</p><p>Questão 7) O reservatório da Figura possui uma parede móvel AB, articulada</p><p>em A. Sua largura é 1,5 m e está em equilíbrio nas condições indicadas. Pede-</p><p>se: (1,0 pts): a) a força que age na face direita da comporta devido à água; b) a</p><p>força que deve ser aplicada em M para que seja mantido o equilíbrio.</p><p>Questão 8) No manômetro da figura, são indicados os níveis dos fluídos</p><p>manométricos antes e depois de ele ser ligado ao reservatório A. Pede-se: (1,5</p><p>pts) a) a leitura do manômetro em m.c.a: b) a densidade do ar do reservatório A</p><p>em Kg/m3 se a temperatura dele é 20 OC e o R = 287m2 /s2K</p>
