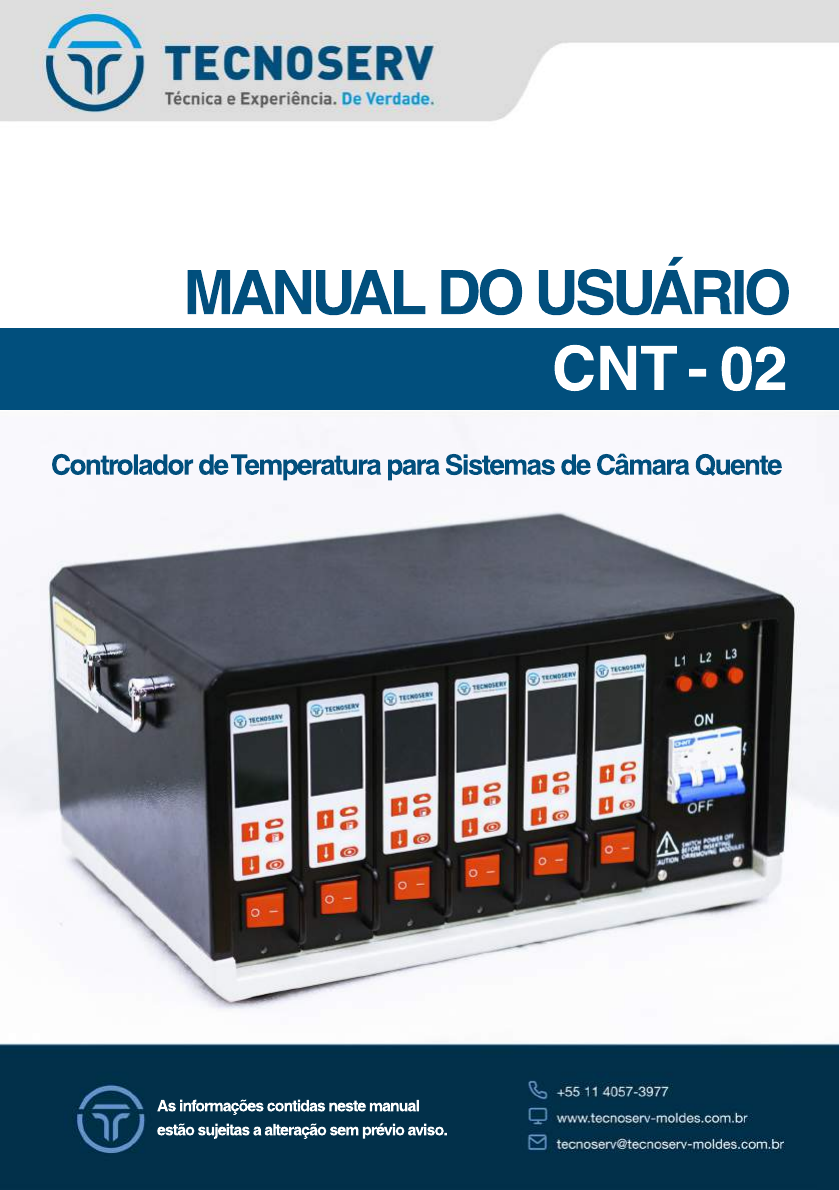

<p>CNT - 02</p><p>MANUAL DO USUÁRIO</p><p>As informações contidas neste manual</p><p>estão sujeitas a alteração sem prévio aviso.</p><p>Controlador de Temperatura para Sistemas de Câmara Quente</p><p>Controlador de Temperatura para Sistemas de Câmara Quente</p><p>MANUAL</p><p>Especificações</p><p>Lista de verificação do procedimento de inicialização</p><p>（1）Entrada: 110V-240V，50/60Hz</p><p>（2）Saída: 16A, 230V, 3600W</p><p>（3）Tipo de Termopar: J/K type</p><p>（4）Faixa de Controle: 45~450℃</p><p>（5）Precisão de Controle: ± 0.5%</p><p>（6）Temperatura de Operação: - 10℃ ~ + 50℃</p><p>（（7）Umidade Operacional: 10 ~ 80%RH (sem condensação)</p><p>1. Verifique todas as conexões de cabo do molde (se necessário), o tipo de termopar e se os</p><p>cabos estão livres de danos.</p><p>2. Verifique as especificações do cabo de alimentação / termopar (tipo de conector, diagrama</p><p>de fiação).</p><p>3. Conectar os cabos de energia / termopar ao molde somente depois que o molde for fixado</p><p>na máquina injetora.</p><p>4.4. Verifique a desconexão da energia da entrada principal para assegurar de que está na po-</p><p>sição DESLIGAR antes da conexão do controlador à fonte de energia.</p><p>5. Verifique se a conexão terra está em boas condições, e se o sistema e o molde têm a mesma</p><p>referência de aterramento.</p><p>Painel</p><p>Modo de Operação</p><p>1) Modo automático: modo de operação normal em que a temperatura é controlada e mantida</p><p>automaticamente de acordo com o valor definido.</p><p>2) Modo manual: se o termopar falhar ou não houver termopar, defina uma porcentagem de</p><p>saída de energia manual, o controlador manterá a porcentagem de saída durante o modo</p><p>manual.</p><p>3) Modo de espera: 3) Modo de espera: Talvez seja necessário diminuir a temperatura no molde por um período</p><p>de tempo sem alterar a temperatura definida, o operador define a porcentagem da temperatu-</p><p>ra e o controlador manterá a temperatura durante o modo de espera. Quando o temporizador</p><p>de espera terminar, o controlador retornará no modo automático.</p><p>Temperatura Atual</p><p>Barra de Saída de Energia</p><p>Tecla de Incremento de Valor</p><p>Chave de Decremento de Valor</p><p>Interruptor de Alimentação</p><p>Configuração de Menu</p><p>Unidade de Temperatura</p><p>°C/°F</p><p>Tecla de Modo de Operação</p><p>(Auto/Manual/Standby)</p><p>Tecla de Reforço (Booster)</p><p>Configuração Temperatura</p><p>Pressione a chave de impulso e mantenha, o controlador</p><p>mantém 100% de saída, para aumentar a temperatura</p><p>rapidamente, uma vez liberada a chave, o controlador</p><p>voltará ao modo auto imediatamente.</p><p>Porcentagem de Saída</p><p>Corrente de saída</p><p>J/K Tipo de Termopar</p><p>SV Configuração de Valor - (Set Point)</p><p>Modo de operação</p><p>Configuração do Menu</p><p>1. Temp Comp (configuração padrão ligada) quando a configuração está ligada, a temperatura inicial é</p><p>a temperatura real da superfície da placa, se a configuração estiver desligada, a temperatura inicial é de</p><p>25 ° C.</p><p>2. Unidade de temperatura (configuração padrão ° C) pressione a tecla para cima ou para baixo para</p><p>alterar a unidade</p><p>3. Tipo de termopar (configuração padrão Tipo J) pressione a tecla para cima ou para baixo para alterar</p><p>o tipo</p><p>44. O alarme alto (configuração padrão de 30 graus) funciona para inserir a temperatura do limite de</p><p>alarme alto. O alarme é ativado se a temperatura PV for maior que o Set Point.</p><p>5. Alarme baixo (configuração padrão de 30 graus) funciona para inserir a temperatura para o limite de</p><p>alarme baixo. O alarme é ativado se a temperatura PV for menor que o Set Point.</p><p>66. Temporizador de partida suave (tempo padrão de 4 minutos) recurso de partida suave para prolon-</p><p>gar a vida útil das resistências do sistema de câmara quente. A partida suave permite a dissipação da</p><p>escória da umidade das resistências. A placa entrará no modo automático quando o tempo do soft-starter</p><p>for encerrado.</p><p>7. Porcentagem em espera (saída padrão de 50%) a porcentagem de temperatura é definida quando</p><p>no modo de espera o valor PV será mantido como a porcentagem definida de SV. Por exemplo, SC é</p><p>200°C, a configuração em espera é 50%, quando em modo de espera, o PV é de 100°C.</p><p>Pressione a tecla por 2 segundos, para entrar na configuração.</p><p>Após concluir a configuração, pressione a tecla por 2 segundos, para salvar e sair.</p><p>Configuração do Menu</p><p>Mensagem de alarme</p><p>Se a tela estiver escura, verifique a fiação da linha neutra e da fase, na maioria das vezes, a</p><p>fiação incorreta faz com que a tensão de trabalho da placa se torne 380V do normal 220V, a</p><p>placa inicia a função de proteção.</p><p>8. Temporizador de espera (padrão 60 minutos) o modo de espera é concluído após o término do</p><p>temporizador de espera e o controlador passar para o modo automático, a temperatura retornará à</p><p>temperatura definida.</p><p>9. Controle manual do PID (padrão 26) o controle manual do PID é uma função a ser controlada pela</p><p>entrada manual da constante do PID. Caso a temperatura não possa ser controlada pelo autoajuste, é</p><p>porque a condição da resistência não é controlável. Basicamente, para resistências de grande potência,</p><p>aplique valor menor, para resistências de baixa potência, aplique valor maior.</p><p>1010. Atraso no sinal de injeção - opcional (padrão 0 min) a placa de controle se conecta à máquina de</p><p>injeção por linha de sinal. Quando a máquina parar, um sinal para iniciar o atraso em espera pode ser</p><p>enviado à placa, quando o tempo de atraso terminar, a placa passará para o modo de espera e a máqui-</p><p>na continuará trabalhando antes que o tempo de atraso tenha decorrido. A placa não entra em espera</p><p>quando a máquina está ativa, a placa passará para o modo automático do modo de espera ou o tempori-</p><p>zador de espera expirar.</p><p>CNT - 04</p><p>Av. Nossa Senhora das Graças, n° 118</p><p>Jd. Ruyce - CEP: 09980-000 - DIadema/SP</p>
