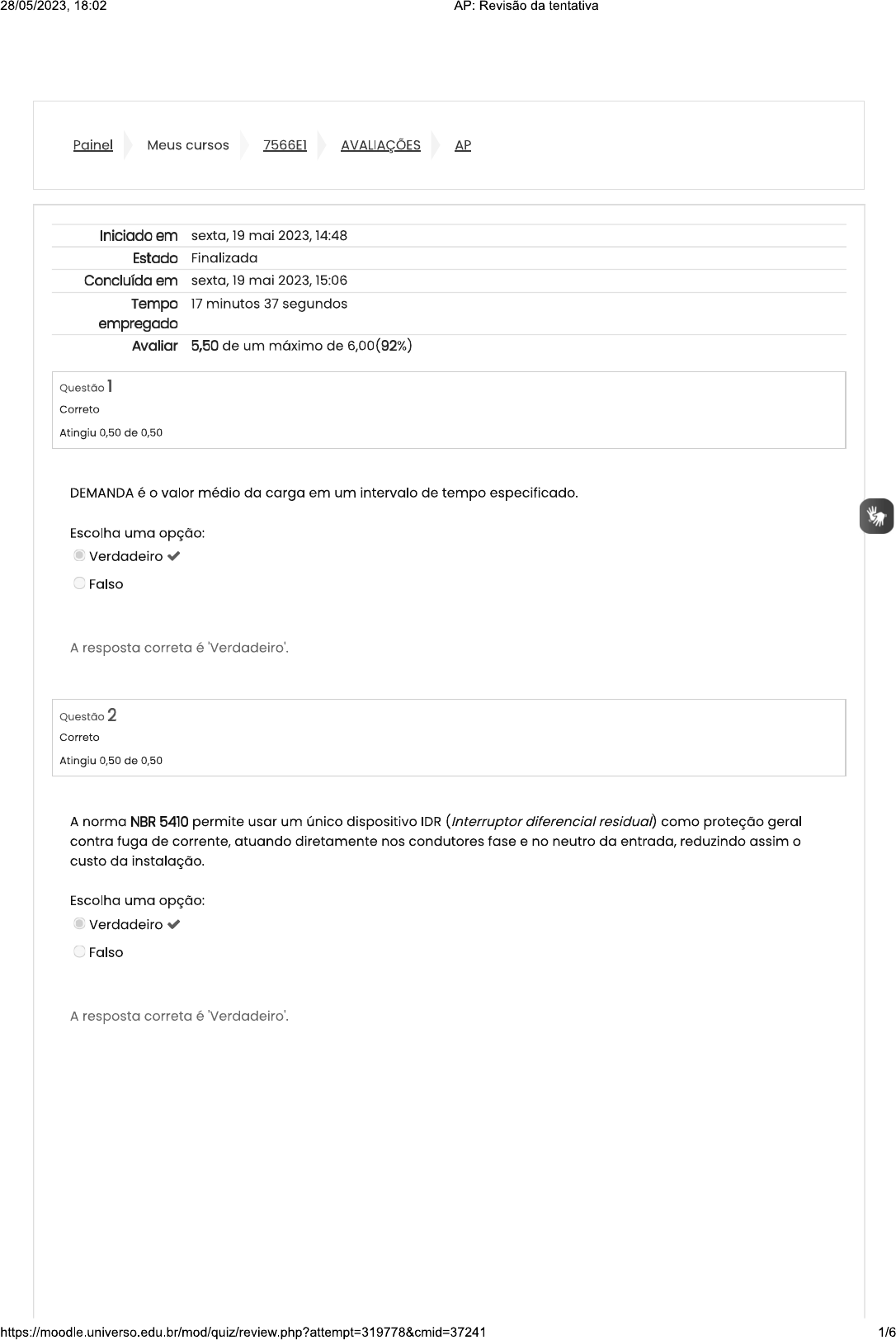

<p>28/05/2023, 18:02 AP: Revisão da tentativa Painel Meus cursos 7566E1 AVALIAÇÕES AP Iniciado em sexta, 19 mai 2023, 14:48 Estado Finalizada Concluída em sexta, 19 mai 2023, 15:06 Tempo 17 minutos 37 segundos empregado Avalian 5,50 de um máximo de 6,00(92%) Questão 1 Correto Atingiu 0,50 de 0,50 DEMANDA é valor médio da carga em um intervalo de tempo especificado. Escolha uma opção: Verdadeiro Falso A resposta correta é Questão 2 Correto Atingiu 0,50 de 0,50 A norma NBR 5410 permite usar um único dispositivo IDR (Interruptor diferencial residual) como proteção geral contra fuga de corrente, atuando diretamente nos condutores fase e no neutro da entrada, reduzindo assim o custo da instalação. Escolha uma opção: Verdadeiro Falso A resposta correta é 1/6</p><p>28/05/2023, 18:02 AP: Revisão da tentativa Questão 3 Correto Atingiu 0,50 de 0,50 ENTRADA é o conjunto de condutores que se estende desde a linha de distribuição da concessionária de energia elétrica até o dispositivo de seccionamento do sistema, ou até o equipamento de medição, ou até o centro de distribuição principal do sistema. Escolha uma opção: Verdadeiro Falso A resposta correta é Questão 4 Correto Atingiu 0,50 de 0,50 equipamento elétrico é parte determinada de um sistema elétrico, juntamente com as estruturas de montagem, obras civis e demais auxiliares necessários ao funcionamento dessa parte do sistema. Escolha uma opção: Verdadeiro Falso A resposta correta é Questão 5 Correto Atingiu 0,50 de 0,50 Raios são descargas elétricas naturais produzidas quando ocorre uma diferença de potencial suficientemente elevada entre duas nuvens ou entre uma nuvem e o solo. Num raio entre uma nuvem e o solo, valores típicos de tensão são da ordem de 20.000.000 de volts. A descarga é extremamente rápida, com uma duração da ordem de Neste período, a corrente é avaliada em 180.000 ampères. Calcule durante quantos meses a energia elétrica liberada na produção deste raio poderia suprir uma residência cujo consumo mensal é de 250 kWh. Escolha uma opção: a. 40 b. 80 C. d. 2 e. 4 Sua resposta está correta. A resposta correta é: 4 2/6</p><p>28/05/2023, 18:02 AP: Revisão da tentativa Questão 6 Correto Atingiu 0,50 de 0,50 Em uma tarde de tempestade, numa região desprovida de para-raios, a antena de uma casa recebe uma carga que faz fluir uma corrente de 1,2 A, em um intervalo de tempo de S. Qual a carga total transferida para a antena? Escolha uma opção: a. 0,3 C b. 0,2 C C. 0,48 d. 0,15 Sua resposta está correta. A resposta correta é: 0,3 C Questão 7 Correto Atingiu 0,50 de 0,50 Os barramentos são condutores sólidos brutos (geralmente retangulares) usados para carregar grande quantidade de correntes em construções, como estações de geração de energia, centrais telefônicas e grandes fábricas. Dado um pedaço de barramento de alumínio, como ilustrado na figura abaixo, determine a resistência entre suas extremidades a uma temperatura de 20 °C. Dados: = m 270 m 6 mm Escolha uma opção: a. 3,475 ohm b. 3,475 mili-ohm C. 84,75 mili-ohm d. 8,475 ohm e. 8,475 mili-ohm Sua resposta está correta. A resposta correta é: 8,475 mili-ohm 3/6</p><p>28/05/2023, 18:02 AP: Revisão da tentativa Questão 8 Correto Atingiu 0,50 de 0,50 No quadro de distribuição estão instalados todos os dispositivos de proteção, separados para proteger cada grupo de condutores, ou seja, cada circuito conforme indicado em projeto. Cada circuito da edificação, (Ex: Iluminação 1, TUG 1, Chuveiro, etc.) tem seu próprio dispositivo de proteção. Assim, caso ocorra alguma irregularidade, apenas uma parte da fiação será desligada. Um dos dispositivos de proteção de circuitos mais comuns, utilizados em residências é o Disjuntor Termo Magnético (DTM). Sobre o DTM é correto afirmar que: Escolha uma opção: a. Serve principalmente para evitar choques elétricos ou o desgaste de equipamentos pela corrente de fuga. b. Não previne danos a instalação elétrica, muito menos, incêndios. C. Os disjuntores termomagnéticos têm a mesma função que as chaves fusíveis. Entretanto, o disjuntor se queima necessitando ser trocado, enquanto que, o fusível desliga-se necessitando ser religado. d. Esse dispositivo não detecta curto-circuitos, sendo necessário um IDR (Interruptor diferencial residual) para complementar a segurança. e. Esse dispositivo monitora a temperatura do condutor em que está ligado, e caso ultrapasse seu valor nominal, ele interrompe o circuito no qual está instalado. É usado na proteção contra curto-circuito, pois caso ocorra contato entre uma fase e um neutro ou entre fases, a corrente que flui nos condutores é muito alta e passa a aquecer a fiação. Sua resposta está correta. A resposta correta é: Esse dispositivo monitora a temperatura do condutor em que está ligado, e caso ultrapasse seu valor nominal, ele interrompe o circuito no qual está instalado. É usado na proteção contra curto-circuito, pois caso ocorra contato entre uma fase e um neutro ou entre fases, a corrente que flui nos condutores é muito alta e passa a aquecer a fiação. https://moodle.universo.edu.br/mod/quiz/review.php?attempt=319778&cmid=37241 4/6</p><p>28/05/2023, 18:02 AP: Revisão da tentativa Questão 9 Incorreto Atingiu 0,00 de 0,50 Com relação ao projeto elétrico residencial, analise as sentenças abaixo: i Em banheiros, cozinhas, copas, copas-cozinhas, áreas de serviço, lavanderias, e locais análogos, no mínimo 600 VA por ponto de tomada, até três pontos, e 100 VA por ponto para os excedentes, considerando-se cada um desses ambientes separadamente. Quando o total de tomadas no conjunto desses ambientes for superior a seis pontos, admite-se que o critério de atribuição de potência seja de no mínimo 600 VA por ponto de tomada, até dois pontos, e 100 VA por ponto para os excedentes, sempre considerando cada um dos ambientes separadamente. ii Quanto a potência a ser atribuída a cada ponto de tomada, ela é função dos equipamentos que o ponto poderá vir a Não há critérios de valores mínimos. iii Em salas e dormitórios devem ser previstos pelo menos um ponto de tomada para cada 5 m, ou fração de perímetro, devendo esses pontos ser espaçados tão uniformemente quanto possível. Particularmente, para sala de estar, deve-se atentar para a possibilidade de um ponto de tomada venha a ser usado para a alimentação de mais de um equipamento, sendo recomendável equipá-lo, portanto, com a quantidade de tomadas julgada adequada. Escolha uma opção: a. Nenhuma afirmativa é correta. b. Somente a afirmativa é correta. C. Somente a afirmativa é correta. x d. Todas as afirmativas são corretas. e. Somente a afirmativa é correta. Sua resposta está incorreta. A resposta correta é: Todas as afirmativas são corretas. Questão 10 Correto Atingiu 0,50 de 0,50 De maneira geral, podemos dizer que para o atendimentos as instalações prediais e industriais, um sistema elétrico compreende as seguintes etapas (componentes): Escolha uma opção: a. Distribuição, fusíveis e produção b. Produção, transmissão (subestação elevadora e subestação abaixadora) e distribuição C. Disjuntores, fusíveis e transmissão d. Produção, quadro de distribuição e distribuição e. Transmissão (subestação elevadora e subestação abaixadora), transformadores e distribuição Sua resposta está correta. A resposta correta é: Produção, transmissão (subestação elevadora e subestação abaixadora) e distribuição 5/6</p><p>28/05/2023, 18:02 AP: Revisão da tentativa Questão 11 Correto Atingiu 0,50 de 0,50 o quadro de distribuição deve estar localizado: Escolha uma opção: a. Locais de fácil acesso: cozinha, área de serviço e corredores. b. Locais onde haja maior concentração de cargas de potência elevadas. C. mais próximo possível do medidor. d. Todas as alternativas anteriores. Sua resposta está correta. A resposta correta é: Todas as alternativas anteriores. Questão 12 Correto Atingiu 0,50 de 0,50 Objetivos da divisão das cargas de uma instalação em circuitos: Escolha uma opção: a. Facilitar as verificações, os ensaios e a manutenção. b. Limitar as consequências de uma falta, a qual provocará apenas o desligamento do circuito defeituoso. C. Todas as alternativas anteriores. d. Evitar os perigos que possam resultar da falha de um circuito único, como no caso da iluminação. Sua resposta está correta. A resposta correta é: Todas as alternativas anteriores. Atividade anterior AT Seguir para... 6/6</p>
