Configuração Q in Q em Equipamentos EPON

Prévia do material em texto

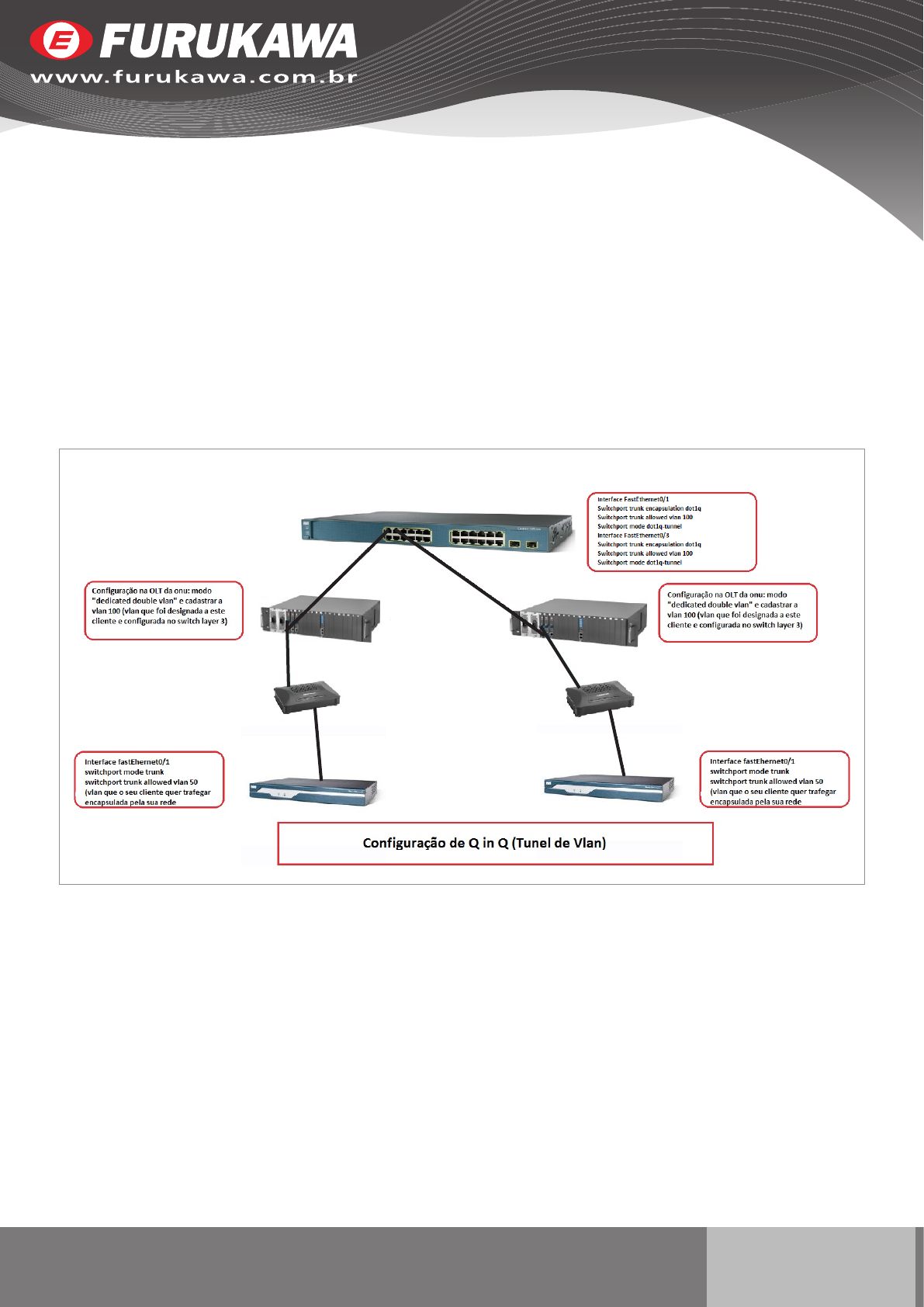

<p>CENTRAL DE SERVICIO AL CLIENTE</p><p>CENTRAL DE SERVIÇO AO CLIENTEArgentina 0800 800 9701 | Brasil 0800 41 2100 | Bolivia 800 10 2222 5445 | Chile 123 00209395</p><p>Colombia 01800 518 1160 | Perú 0800 54089 | Uruguay 0004 019 0337 | Venezuela 08001008511</p><p>NT EPON - 0025</p><p>1</p><p>Configuração topologia Q in Q em equipamentos EPON</p><p>Furukawa</p><p>1. Objetivo</p><p>Aplicabilidade do protocolo Q in Q na integração entre equipamentos EPON</p><p>Furukawa e a Infraestrutura de rede com o uso dessa feature de modo a</p><p>propiciar a utilização de duas TAGs 802.1q no mesmo frame para trafegar uma</p><p>VLAN dentro de outra VLAN – sem alterar a TAG original.</p><p>Figura 03</p><p>NOTA: As referências de comandos aqui mencionados são baseados em</p><p>switches da marca Cisco. Para switches de outras fabricantes, é necessário</p><p>que o cliente proprietário do mesmo consulte o “Admin Guide” do equipamento</p><p>para encontrar os comandos equivalentes.</p><p>2. Descrição</p><p>Para os provedores de serviços essa funcionalidade é muito útil, pois com ela</p><p>é possível ter uma vlan para cada cliente e dentro desta vlan o cliente pode</p><p>usar todas as suas vlans (de 1 a 4094) sem interferir com o outro cliente ou</p><p>com provedor de serviço. Essa vlan, que é definida para o cliente, chamamos</p><p>de “tunnel port” como ilustra a figura abaixo:</p><p>3. Solução</p><p>• Nas interfaces do(s) seu(s) switch(es) layer 3 onde estão</p><p>conectados os Uplinks dos chassis EPON Furukawa será</p><p>necessário habilitar a função “dot1q-tunnel” e permitir a</p><p>passagem da(s) vlan(s) do(s) seu(s) cliente(s);</p><p>• Nas OLT’s onde estão conectadas as ONU’s de seus clientes</p><p>é necessário configurar o(s) Link(s) Lógico(s) com o modo</p><p>“Dedicated Double Vlan” e cadastrar a(s) vlan(s) destinada(s) ao</p><p>seu(s) cliente(s);</p><p>• Nos switches do(s) seu(s) cliente(s) configurar as interfaces que</p><p>estão conectadas as ONU’s como trunk e anunciar a(s) vlan(s)</p><p>que deseja(m) utilizar.</p><p>• VLAN 50 é um C-VLAN (VLANS do cliente, ou segundo tag);</p><p>• VLAN 100 é um S-VLAN (VLANs de serviço, que identificam</p><p>cliente);</p><p>• O dot1q-tunnel do Cisco ativa o padrão 802.1ad que é o Q in Q. Em</p><p>outros fornecedores poderá ter outros nomes.</p><p>4. Conclusão</p><p>Este procedimento é para auxiliar nas configurações que devem ser habilitadas</p><p>para o funcionamento do Q in Q.</p><p>5. Observações</p><p>Compatível com modelos chassis EPON Furukawa FK-C2, FK-C32 e FK-C16 em</p><p>todas as versões de firmware com ONUs EPON Furukawa.</p><p>dsa</p><p>Typewritten Text</p><p>Este documento pode estar desatualizado. Baixe sempre a versão atual no site da Furukawa.</p><p>dsa</p><p>Typewritten Text</p><p>rev-01</p>
