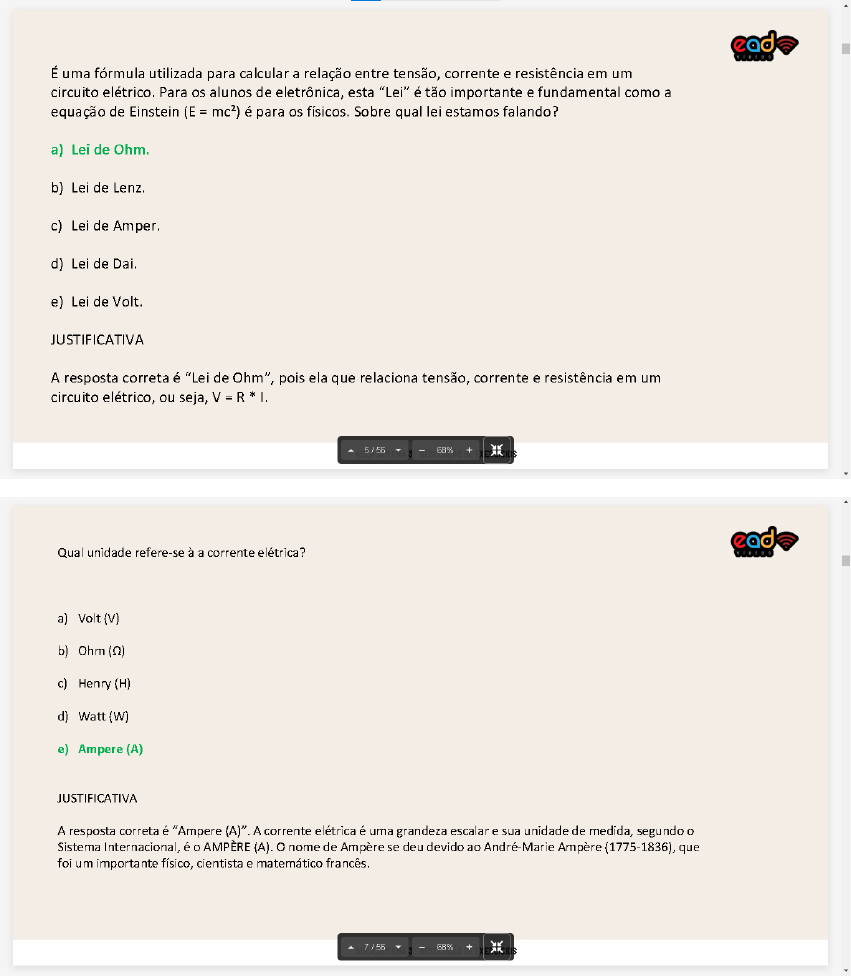

<p>É uma fórmula utilizada para calcular a relação entre tensão, corrente e resistência em um circuito elétrico. Para os alunos de eletrônica, esta "Lei" é tão importante e fundamental como a equação de Einstein (E = é para os físicos. Sobre qual lei estamos falando? a) Lei de Ohm. b) Lei de Lenz. c) Lei de Amper. d) Lei de e) Lei de Volt. JUSTIFICATIVA A resposta correta é "Lei de Ohm", pois ela que relaciona tensão, corrente e resistência em um circuito elétrico, ou seja, V = R 5/56 - 68% Qual unidade refere-se à a corrente elétrica? a) Volt (V) b) Ohm c) Henry (H) d) Watt (W) e) Ampere (A) JUSTIFICATIVA A resposta correta é "Ampere (A)" A corrente elétrica é uma grandeza escalar e sua unidade de medida, segundo o Sistema Internacional, é o AMPÈRE (A). o nome de Ampère se deu devido ao André-Marie Ampère (1775-1836), que foi um importante físico, cientista e matemático - 68% +</p><p>A Lei de Ohm trata de características elétricas de materiais, como os que constituem os fios elétricos, por exemplo. Sendo assim, essa lei versa sobre a influência de tais características sobre a passagem de corrente elétrica em circuitos elétricos. Contudo ela se aplica para casos nos quais o condutor é mantido a uma temperatura constante. Assinale a alternativa que apresenta as grandezas que compõem a equação relativa à Lei de Ohm. a) Carga elétrica (AQ) e período de tempo (T). b) Tensão (V) e resistência (R). c) Corrente elétrica (I), tensão (V) e resistência (R). d) Tensão (V), resistência (R) e período de tempo (T) e) Tensão (V), carga elétrica (AQ) e período de tempo JUSTIFICATIVA A Lei de Ohm ou Lei de Ohm pode ser expressada pela expressão: Ou seja, envolve tensão (ou potencial elétrico - V), resistência (R) e corrente elétrica Portanto a característica elétrica dos materiais em questão é a resistência à passagem de corrente elétrica, que, para fluir, precisa de uma diferença de tensão. A descoberta e a manipulação da eletricidade é um marco crucial para a história da humanidade. Desde então, a utilização de eletricidade para a iluminação, a alimentação de equipamentos e até mesmo como fonte de energia para carros vem se tornando cada vez mais comum e necessária. Assinale a alternativa que define corrente elétrica. a) É a tensão aplicada sobre os terminais dos fios elétricos. b) É a resistência que o material apresenta contra o fluxo de eletricidade. c) São elétrons fluindo transversalmente em um fio em um dado período de tempo. d) É a diferença de tensão entre dois pontos de um fio elétrico. e) São componentes elétricos interconectados para passagem de carga elétrica. JUSTIFICATIVA A tensão elétrica ou a diferença de potencial é o que faz a corrente elétrica fluir. A resistência é uma característica dos materiais que tende a dificultar a passagem de corrente, gerando calor. A corrente elétrica flui pelos circuitos que podem apresentar diferentes componentes. A corrente elétrica são elétrons fluindo transversalmente em um em um dado período de tempo. Portanto é a razão: AQ/T.</p><p>o choque elétrico é sentido quando a corrente elétrica passa pelo corpo humano. Entretanto os isolantes elétricos são usados para cobrir condutores elétricos, a fim de evitar choques elétricos. Alguns materiais são bons isolantes elétricos, como a borracha, a madeira e o vidro, pois a composição de seu material impede a passagem da corrente elétrica. Sendo assim, assinale a alternativa que apresenta corretamente o elemento elétrico que se opõe à passagem do fluxo de cargas elétricas. a) Resistência. b) c) Corrente. d) Potência. e) Massa. JUSTIFICATIVA Resistência são elementos que têm propriedades de impedir a passagem do fluxo de elétrons, ou seja, impede que a corrente passe por ele, por exemplo, os chamados isolantes elétricos tem resistência de 100% ao fluxo de corrente, mesmo com diferencial potencial aplicado a ele. Essa diferença (potencial) é o que chamamos de tensão. Já o fluxo de carga ordenado é chamado de corrente. Potência é a medida de trabalho realizado por uma unidade de tempo, ou seja, é a rapidez com que um trabalho é realizado. Massa, por definição, é a característica que representa fisicamente um objeto. 13/56 Por definição, um circuito é uma linha fechada que delimita, por exemplo, um espaço. Na elétrica, um circuito é o caminho entre dois elementos elétricos como uma lâmpada e um interruptor. Além disso, um circuito elétrico simples apresenta algumas grandezas elétricas como corrente, tensão e resistência. Sendo assim, assinale a alternativa que apresenta corretamente a lei que trata a relação entre a tensão, a corrente e a resistência em um circuito elétrico. a) Lei de Ohm. b) Leis de Newton. c) Leis da termodinâmica. d) Lei de Coulomb. e) Lei de Gauss. JUSTIFICATIVA A Lei de Ohm é o princípio básico da eletricidade, pois trata variáveis como resistência, tensão e corrente e a relação entre elas em um circuito elétrico. Essa lei está para estudantes de engenharia elétrica, por exemplo, no mesmo grau de importância que é as leis de física (que trata a teoria ou o princípio da relatividade) para os físicos. Já as Leis de Newton estão associadas à mudança de movimento dos objetos. A Lei da Termodinâmica está associada aos processos termodinâmicos, ou seja, à conservação de energia de massa. A Lei de Coulomb está relacionada à força existente entre duas cargas positivas ou negativas. Por fim, a Lei de Gauss cria uma relação entre o fluxo magnético e a carga elétrica existente em uma superfície fechada associada ao volume limitado dessa superfície.</p><p>Uma determinada pessoa comprou um chuveiro de 6.600 W, porém não se atentou para a tensão, que era de 220 V, e a instalação elétrica do chuveiro era de Sendo assim, essa pessoa gostaria de saber se há a necessidade de troca do chuveiro de 220 por um de 110 Diante do exposto, assinale a alternativa correta. a) Considerando a fórmula V RI, sendo R 6600 110V, a corrente seria de porém um chuveiro à tensão de 220V precisa de uma corrente de 30 A, levando à queima com o tempo de uso do dispositivo. Sendo assim, é necessária a troca. b) Considerando a fórmula P = sendo P = 6600 = a corrente seria de 7,7 A, porém um chuveiro à tensão de 220 precisa de uma corrente de ou seja, menos corrente, levando, com o tempo de uso, à queima do dispositivo à tensão de Sendo assim, é necessária troca. c) Considerando a fórmula P = sendo P = 6600 W a corrente seria de 7,7 A, porém um chuveiro à tensão de 220 precisa de uma corrente de 5,5 A. Sendo assim, a troca é desnecessária, pois o chuveiro de 110 suportaria os 5,5 d) Considerando a fórmula RI, sendo R 6600 e V 110 V, a corrente seria de 60 A, porém um chuveiro à tensão de precisa de uma corrente de 30 A. Sendo assim, a troca seria desnecessária, pois o chuveiro de 110 suporta os 30 A. e) Considerando a fórmula P = sendo P = 6600 W 110 ou 220 V, a troca é desnecessária, pois o que demanda o uso é a potência do chuveiro, que é suficiente para ambas as tensões 110 V e V. JUSTIFICATIVA A potência de um chuveiro é calculada pela fórmula P = que é consumo de energia usada para esquentar a água por meio da resistência. Um chuveiro 110 tem somente um fio condutor quente ou uma fase, ao contrário do em que ambas as fases são (formando 220 Além do mais, pela fórmula, é possível verificar dois valores para corrente 7.7 A e ou seja, para é necessário menos corrente para exercer o mesmo trabalho, assim o chuveiro de 220V em um circuito de 110 V com o tempo tende a queimar. As demais respostas estão erradas, pois RI não é a fórmula para fazer a análise de potência, há necessidade de analisar as grandezas tensão, corrente e potência para entender a instalação do chuveiro. Um chuveiro à tensão de não suporta uma ligação de devido à corrente mais baixa. Assim há necessidade de troca, senão ocorrerá a queima do chuveiro. 68% "A maioria dos sistemas eletrônicos como os aparelhos de televisão, DVD e CD e computadores precisa de uma fonte de alimentação CC para funcionar Como a energia elétrica disponível é em tensão alternada, a primeira providência que devemos tomar é converter a tensão da rede elétrica CA em uma tensão CC" (MALVINO; BATES, 2016, p. 86). No que se refere ao processo de conversão da corrente elétrica alternada para corrente elétrica contínua, marque a alternativa que contém o componente responsável por fazer a corrente elétrica circular em apenas um sentido. a) b) Ceifador. c) Multiplicador de potência. d) Retificador. e) JUSTIFICATIVA A corrente fornecida aos equipamentos eletrônicos por meio da rede elétrica é do tipo corrente alternada, mas eles precisam de corrente contínua. Portanto a fonte de alimentação precisa fazer a conversão de alternada para contínua. Para isso, são necessárias algumas etapas nas quais atuam os seguintes componentes: transformador, retificador, filtro e regulador. 19/56 68%</p><p>Você pode modelar o valor da resistência elétrica de um fio considerando três parâmetros básicos: Comprimento do fio Área da seção transversal do III. Resistividade elétrica do (p). 1. Este parâmetro é diretamente proporcional, ou seja, quanto maior ele maior será a resistência. 2. Este parâmetro é inversamente proporcional, ou seja, quanto maior ele for menor será a resistência. Assinale a alternativa que as informações: a) III, b) c) 1- 2 e III. d) 1- III, 2-1. e) III, 2 nenhum deles. JUSTIFICATIVA A resposta correta é "1-le III, Como pode ser visto na equação, o comprimento do e a resistividade são diretamente proporcionais, já a sessão transversal ("bitola") é inversamente proporcional. - 68% Sistemas eletrônicos, aparelhos eletrônicos (televisão, DVD e CD e computadores, etc) necessitam de uma alimentação (energia elétrica) para funcionar corretamente. Porém, a tensão elétrica que chega em nossas tomadas não são as mesmas que os eletrônicos necessitam para Então é verdade dizer que: I. A tensão elétrica (ddp) disponível em nossas tomadas é contínua (DC). II. A tensão elétrica (ddp) disponível em nossas tomadas é alternada (AC). III. É necessário converter a tensão AC para DC utilizando circuitos retificadores IV. É necessário converter a tensão para AC utilizando circuitos alternadores. Quais afirmativas são verdadeiras? a) b) III. c) IV. d) IV. e) JUSTIFICATIVA A resposta correta é e pois a tensão na tomada é AC e se faz necessário retificar, ou seja, converter de AC para DC. - 68%</p><p>Baseado na Figura 1, que é um diagrama de blocos de um circuito retificador, qual é a sequência correta? Entrada CA Figura 1: Diagrama de blocos de um circuito retificador. a) Retificador, Transformador e Regulador e Filtro. b) Transformador, Regulador, Retificador e Filtro. c) Retificador, Filtro, Transformador e Regulador. d) Regulador, Retificador, Filtro e Transformador e) Transformador, Retificador, Filtro e Regulador. JUSTIFICATIVA A resposta correta é "Transformador, Retificador, Filtro e Regulador", como pode ser visto nos sinais antes e após cada bloco. - 68% No circuito amplificador não-inversor (Figura 1), qual será o ganho de saída (Vo) em relação a entrada (Vi)? 10K R2 5k R1 + Figura 1: Circuito amplificador a) b) 2 c) 1 d) -3 JUSTIFICATIVA A resposta correta é "3". o sinal entra na não inversora (+) então mante-se sua polaridade, e o ganho depende de (R2/R1)+1, ou seja, (10k/5k) +1 3. 68%</p><p>No circuito amplificador inversor (Figura 1), qual será o ganho de saída (Vo) em relação a entrada (Vi)? 10K R2 5k V R1 Figura Circuito amplificador a) 2 b) -3 c) -2 d) 3 e) -10 JUSTIFICATIVA A resposta correta é "-2", o sinal entra na inversora (-) então o sinal de entrada será multiplicado por "-1", ou seja, será defasado já o ganho depende apenas de (R2/R1), ou seja, (10k/5k) =2. - 68% As fontes de alimentação existentes em televisores, aparelhos de DVD e computadores fornecem energia contínua aos componentes eletrônicos existentes dentro desses aparelhos. Dentro dessas fontes de tensão, há circuitos retificadores e outros equipamentos, como transformadores de alta para baixa tensão, pois, no Brasil, a rede pública tem tensões de 110 220 bem acima dos valores usados pelos componentes eletrônicos. Com relação aos retificadores de onda completa, observe as afirmações a seguir. o retificador de onda completa tem a frequência de saída duas vezes maior que a frequência de entrada. II. Retificadores em ponte uso de quatro diodos e um transformador de derivação central. III. Tanto tensão provinda da rede quanto de um transformador podem ser tensões de entrada para um retificador de onda completa. IV. Com relação à queda de tensão, os retificadores de onda completa apresentam menor queda que os retificadores de meia onda. Está correto que se afirma em: a) IV. apenas. b) le III, apenas. c) III IV, apenas. d) III. apenas. e) IV, apenas. JUSTIFICATIVA A afirmativa está correta, pois um retificador de onda completa faz uso do ciclo completo da corrente alternada. Sendo assim, a frequência de saída é duas vezes maior que a frequência de entrada, porque a retificação é sobre ciclo negativo e positivo. A afirmativa está incorreta, pois a estrutura de um retificador em ponte é composta de quatro diodos e um transformador sem derivação central, mas, mesmo assim, é retificado o completo tanto o negativo quanto o positivo. A afirmativa III está correta, pois um retificador de onda completa conhecido como "ponte", utilizado em dispositivos eletrônicos, usa tanto a tensão da rede pública quanto a de um transformador para retificar a corrente durante ambos os ciclos positivo e negativo. A afirmativa IV está incorreta, pois retificadores de onda completa têm quatro diodos e os retificadores de meia onda somente dois, considerando a queda de tensão em cada diodo faz com que os retificadores de onda completa tenham uma queda de tensão ligeiramente que os retificadores de meia onda. 68%</p><p>No mundo da eletrônica, os retificadores são dispositivos que têm papel de retificar a onda de corrente alternada em onda de corrente contínua unidirecional. Por exemplo, controle de velocidade de motores de corrente contínua faz uso de um retificador. Logo, retificador é quase sempre usado para retificar a tensão oriunda da rede pública, com exceção de circuitos alimentados por baterias ou por pilhas. Com relação aos retificadores DC, analise as afirmações a seguir. I. Retificadores de meia onda usam somente um ciclo da corrente. Um circuito retificador de meia faz uso de um diodo e um resistor conectado em paralelo. III. o sentido da onda retificada é unidirecional tanto positiva quanto negativa. IV. No retificador meia onda, quando diodo está polarizado inversamente, há circulação de corrente. Está correto que se afirma em: a) IV, apenas. b) III IV, apenas. c) III, apenas. d] apenas. e) IV, apenas. JUSTIFICATIVA A afirmativa está correta, pois uma corrente alternada possui dois ciclos, um positivo e um negativo, mas o retificador de meia onda apenas retifica um dos dois ciclos, ou negativo ou positivo, usando somente um ciclo de corrente. A afirmativa II está incorreta. pois o circuito que estrutura o retificador de meia onda é composto por um diodo e um resistor com associação entre eles em série e permite que a onda do sinal seja retificada somente usando uma metade do ciclo do sinal, positiva ou negativa. A afirmativa III está correta, pois a onda gerada após passar por um circuito retificador é sempre unidirecional, ou seja, tem um único sentido, tanto para valores positivos quanto para negativos. A afirmativa IV está pois, quando há a inversão de polarização da corrente alternada, ou seja, a inversão dos polos, o ponto negativo da tensão fica diretamente associado ao negativo do diodo, ou seja, diodo fica polarizado inversamente e. sem circulação de 68% o gráfico que representa a tensão da corrente alternada é logo apresenta-se como uma onda com picos positivos e negativos, como pode ser visto na figura a seguir. Sobre os componentes do filtro de alimentação, assinale a alternativa correta. a) Após a retificação da corrente, faz-se preciso o uso de um transformador. b) No retificador de meia onda, o diodo conduz durante os semiciclos negativos. c) Um sinal de meia onda apresenta valores positivos e negativos. d) A corrente unidirecional na carga é produzida após o uso do regulador. e) A tensão de corrente pulsante da saída do retificador precisa ser filtrada. JUSTIFICATIVA Após a retificação da corrente, faz-se preciso uso de um para transformar a corrente contínua pulsante em uma corrente contínua quase sem variação de No retificador de meia onda, a diodo conduz durante os semiciclos positivos. Um sinal de meia onda apresenta valores apenas positivos (ou negativos, se polarizado). A corrente unidirecional na carga é produzida após uso do retificador de meio onda. - 68%</p><p>o seguidor de tensão é um circuito com Amplificador Operacional (AOP) que também é chamado de buffer e que pode ser aplicado como isolador de estágios, casador de impedâncias e reforçador de correntes. Dentre os circuitos com AOP, o seguidor é considerado o que mais se assemelha às condições ideais, devido às impedâncias de entrada e de saída. Sobre os seguidores de tensão, observe as afirmativas a seguir. I. o seguidor de tensão é um circuito não linear, ao contrário dos amplificadores inversor e não inversor, que são lineares. II. seguidor de tensão apresenta alta impedância de entrada e de saída e pode ser empregado entre o gerador de sinal e um amplificador de baixa impedância. III. A configuração padrão de um buffer apresenta realimentação na sua entrada inversora (negativa). Está correto o que se afirma em: a) apenas. b) II, apenas. c) III, apenas. d) II, apenas e) III. JUSTIFICATIVA A afirmativa está incorreta, pois o seguidor de tensão e os amplificadores operacionais são circuitos lineares que possuem sinal de entrada e de saída igualmente no formato de ondas. A afirmativa está incorreta, pois o seguidor de tensão apresenta alta impedância de entrada, mas a impedância de saída é baixa A afirmativa III está correta, pois a configuração padrão de um buffer apresenta realimentação na sua entrada inversora (negativa), sendo, assim, um circuito de malha fechada. Também é possível adicionar 37/56 68%</p><p>Relé são interruptores usados para comutar circuitos, ou seja, ligar ou desligar dispositivos. o relé tem diversas aplicações, por exemplo, ser um computador interfaceando equipamentos de controle e os dispositivos de ponto, periféricos de processo. Considerando conceito de relé, avalie as afirmações a seguir em relação à sua estrutura física e as relacione adequadamente aos conceitos a que se referem. 1. Bobina 2. Armadura 3. Contato São de dois tipos (móveis fixos) e usados para mudança de estado do circuito elétrico. II. Serve como um gerador de ondas eletromagnéticas para a movimentação da armadura móvel com III. Estrutura de ferro usada para sustentar os componentes como bobina e contatos. Assinale a alternativa que adequadamente os dois grupos de informação. a] 2-III; 3-1 b) c) e) JUSTIFICATIVA A sentença Ise enquadra no conceito 3, pois os contatos são como botões de interrupções. Existem dois tipos: os fixos, que polarizam os circuitos, por exemplo, em aberto e fechado, móvel, que é movimentado pela armadura móvel quando é energizado. A II se enquadra no conceito 1, pois as bobinas quando energizadas geram ondas eletromagnéticas que o funcionamento do que movimenta a armadura móvel altera o estado do contato. A III se enquadra no conceito pois a armadura fixa suporta os componentes como bobina e contatos fixos: já a armadura móvel sustenta o contato móvel movimentada com a indução das ondas eletromagnéticas geradas pelas bobinas. 68% Sistemas embarcados são sistemas que estão embutidos em objetos da vida real como equipamentos industriais, porém esses sistemas geralmente acionam atuadores como um braço mecânico ou mesmo um led. Esses atuadores geralmente precisam de uma alimentação ou de uma corrente mais elevada, sendo assim uso de circuitos acopladores para os microcontroladores a um atuador, por exemplo. Considerando os circuitos acopladores, identifique se são (V) verdadeiras ou (F) falsas as afirmativas a seguir. ) Circuitos acopladores podem ser compostos por relés. II. Um optoacoplador tem potência mais baixa e maior III. ( Alarmes podem ser constituídos por acopladores do tipo fotoacoplador. IV. fotoacopladores um diodo de luz e um fototransistor. Assinale a alternativa que apresenta a a) b) c) d) e) JUSTIFICATIVA A afirmativa é verdadeira, pois os circuitos acopladores podem ser compostos de relés (interruptor eletromecânico); gradativamente o mercado vem substituindo esses acopladores por acopladores mais modernos como os optoacopladores. A afirmativa verdadeira, pois, em relação a uma faixa, os optoacopladores têm baixa potência, são muito mais rápido e são à prova de interferência; além disso, eles podem, por exemplo, acionar outros circuitos (como alarme, aparelhos sonoros) sem a interferência de funcionamento ou mesmo fazer integração de sistemas que fazern uso de fontes distintas. A afirmativa III verdadeira, pois um fotoacoplador é um acoplador que usa feixe luz na sua essência para comutar dois circuitos diferentes e é usado em sistemas como alarmes, além de ser vantajoso utilizar esse tipos de acoplador para fazer a comutação de circuitos distintos de forma independente. A afirmativa IV éverdadeira, pois os acopladores que fazern uso de led de luz um fototransistor são chamados de Esse sistema permite de forma independente comutar dois circuitos distintos somente pela luz do led que 41/56 68%</p><p>"Dizemos que um circuito com AOP é linear quando o mesmo opera como amplificador. A análise de circuitos lineares com AOP é muito simplificada quando se supõe AOP ideal. Nesse caso, e considerando o fato de o circuito ser linear, na análise podem se aplicar os teoremas já estabelecidos na teoria de circuitos elétricos, como as leis de Kirchhoff, o teorema da superposição, o teorema de Thèvenin etc. Se for necessário, esses teoremas poderão ser utilizados pelo projetista" (PERTENCE JR. 2015, p. Sobre Amplificadores Operacionais (AOP), observe as afirmativas a seguir. No amplificador inversor, existe apenas o sinal de entrada polarizado negativamente (inversora). II. No amplificador inversor, o sinal de saída está defasado em 180° em relação ao de entrada. III. o amplificador inversor e não inversor são considerados circuitos lineares com amplificadores. Está correto que se afirma em: a) apenas. b) II, apenas. c) III, apenas. d) II, apenas. e) e III, apenas. JUSTIFICATIVA A afirmativa está correta, pois, no amplificador inversor, existe tanto a entrada negativa (inversora) quanto a positiva (não inversora). A afirmativa está correta, pois o que realmente diferencia o amplificador o inversor do não inversor é que, no inversor, a saída está a 180° da entrada. A afirmativa III está incorreta, pois os amplificadores são circuitos lineares nos quais tanto a entrada quanto a saída apresentam-se como gráficos em ondas. 43/56 68% "No Brasil, as concessionárias de energia elétrica fornecem tensões nominais de linha de 127 rms em algumas regiões e 220 rms em outras regiões com frequência de 60 Hz. A tensão real medida nas tomadas pode variar cerca de 5% dependendo da localidade e de outros fatores" (MALVINO; BATES, p. 91). Sobre os transformadores, observe as afirmativas a seguir. I. Como a tensão de linha fornecida pelas concessionárias no Brasil é muito baixa, os transformadores aumentam a tensão de linha para um nível mais potente. II. o transformador tem como objetivo transformar a tensão da corrente alternada fornecida pelas concessionárias de energia em uma corrente unidirecional na carga. III. o objetivo do transformador é garantir que a tensão de linha esteja em um nível seguro para os demais componentes dos equipamentos eletrônicos, evitando danos. Está correto o que se afirma a) apenas. b) II, apenas. III, apenas. d) III, apenas. e) JUSTIFICATIVA A afirmativa I está incorreta, pois, na verdade, a rede elétrica brasileira possui uma tensão muito alta, por isso, os transformadores abaixam a tensão de linha para um nível mais seguro para os equipamentos e os seus componentes. A afirmativa II está incorreta, pois o retificador recebe a tensão da corrente alternada atenuada pelo transformador e mantém apenas as partes positivas da onda senoidal, assim a corrente circula apenas em um sentido. A afirmativa III está correta, pois o objetivo do transformador é tornar a tensão alta e perigosa da rede elétrica em um sinal mais brando e seguro para os equipamentos eletrônicos. 68%</p><p>Baseado no circuito de associação de estágios em cascata, ou seja, vários estágios de ganhos em cascata, qual será o valor de tensão em cada etapa e o valor final, ou seja, Vo2 e Vo3, respectivamente. 10K Vo2 10K R2 5k R1 Figura 1: Circuito amplificador não-inversor a) Vo1 = 1V, Vo2 = -2V e Vo3 = 4V b) Vo1 = 1V, Vo2 = -4V e Vo3 = 10V c) Vo1 = -1V, Vo2 2V e Vo3 = -4V d) Vo1 = 10V, Vo2 = -20V e Vo3 = 40V e) Vo1 = 0,5V, Vo2 = e Vo3 = 2V JUSTIFICATIVA A resposta correta é "Vo1 1V, Vo2 = -2V e Vo3 = No primeiro estágio o ganho é 10, então no segundo estágio ganho é -2, então Vo2=-2,e no terceiro estágio ganho é -2, então 68% Nos processos industriais, há mecanismos que garantem o controle, a qualidade e a segurança dos processos. A ideia é identificar anomalias e proporcionar ações de controle e melhoria. Aplicações de controle, medição, ajuste e transmissão usada na área da instrumentação industrial faz uso de ead um amplificador operacional para garantir níveis adequados de sinais para os dispositivos operarem corretamente. A partir do texto apresentado, avalie as asserções a seguir e a relação proposta entre I. Os amplificadores de instrumentação são circuitos que elevam o sinal devido a algumas características do como alta impedância na saída baixo offset. PORQUE Esses tipos de amplificadores operacionais amplificam o sinal multiestágio, com entrada diferencia e resulta em ganho de tensão infinito. A respeito dessas asserções, assinale a opção correta. a) As duas asserções são verdadeiras, e a segunda justifica a primeira. b) As duas asserções são verdadeiras, mas a segunda não justifica a primeira. c) A primeira asserção é verdadeira, e a segunda é falsa. d) A primeira asserção é falsa, e a segunda é verdadeira. e) As duas asserções são JUSTIFICATIVA A asserção falsa, pois os amplificadores de instrumentação apresentam, como características, baixa impedância na saída, baixo offset, elevada impedância nas entradas e elevador agregando características mais interessantes nos projetos. A asserção II é falsa, pois são os amplificadores de sinais que se aproximam de um amplificador ideal, além disso, esses amplificadores têm um sistema coletor tanto para entrada quanto para saída do sinal, funcionando como um terminal comum. 49/56 - 68%</p><p>Os Amplificadores Operacionais (AOP) são circuitos lineares ou componentes que possuem como função amplificar sinais, podendo ser utilizados em sistemas que se utilizam de sensores, por exemplo. Suas áreas de aplicações são diversas, como industrial, engenharia ead biomédica, computação, equipamentos de áudio etc. Os AOP podem ser apresentados pela simbologia mostrada na figura a seguir. A Y B Sobre os amplificadores, identifique se são (V) verdadeiras ou (F) falsas as afirmativas a seguir. ( Podemos definir um amplificador como um componente que recebe um sinal de entrada e promove um ganho de tensão no sinal de saída. ( aumento da temperatura afeta a capacidade de um amplificador, fazendo-o em suas características elétricas. ( Quanto maior a resistência de entrada do amplificador, menor será ganho de tensão. ( Quanto menor for a resistência de saída, menor será a transferência de sinal de saída do JUSTIFICATIVA amplificador. ( Os amplificadores operacionais possuem, pelo menos, 8 pinos, como os de entrada, saída, A afirmativa é verdadeira, pois o amplificador provoca o aumento de alimentação, balanceamento e o sem conexão. tensão entre entrada e saída, o que permite a amplificação de sinais. A afirmativa II é verdadeira, pois a temperatura afeta, por exemplo, as Assinale a alternativa que apresenta a correta. resistências de entrada e saída do amplificador. A afirmativa III é falsa, pois é alta resistência de entrada do a) amplificador, que permite o ganho de tensão. A afirmativa IV é falsa, pois é baixa resistência de saída que permite a b) transferência de sinal de saída, amplificando o sinal. A afirmativa é pois os amplificadores operacionais c) possuem, pelo menos, 8 pinos, como os de entrada, saída, alimentação, balanceamento e o sem conexão d) e) 68% Transmissores de TV e rádio fazem uso de sinal de baixa frequência, por esse motivo há necessidade de uso de amplificadores para elevação desse sinal para mostrar a imagem e emitir som. o ganho entre entrada e saída é expressa em potência e deve-se levar em consideração a potência do som na escolha de um amplificador de som. Com relação a esse assunto, analise as asserções a seguir e a relação proposta entre elas. I. Os amplificadores do tipo cascata somente são usados em dispositivos que necessitam de amplificação do sinal CC para um ganho de sinal de saída superior a 3x ao sinal de entrada. PORQUE II. Os amplificadores em cascata têm uma estrutura interna com vários transistores em série, os quais amplificam o sinal de saída, proporcionando mais potência aos dispositivos como uma caixa de som. A respeito dessas asserções, assinale a opção correta. a) As duas asserções são verdadeiras, e a segunda justifica a primeira. b) As duas asserções são verdadeiras, mas a segunda não justifica a primeira. c) A primeira asserção é verdadeira, e a segunda é falsa. d) A primeira asserção é falsa, e a segunda é verdadeira. e) As duas asserções são falsas. JUSTIFICATIVA A asserção é falsa, pois amplificadores em cascata têm um ganho maior de saída devido à sua estrutura interna, a qual contém vários transistores em série amplificando o sinal de entrada, não necessariamente 3x, e utilizados em diversos equipamentos, principalmente quando se deseja maior potência de A asserção II é verdadeira, pois devido à estrutura de amplificadores em série, cada amplificador gera um ganho sobre o sinal e, ao final, um ganho maior é utilizado, por exemplo, em caixas de som. 68%</p><p>"Diodo ideal: A primeira aproximação de um diodo. o ponto de vista é imaginar diodo como uma chave inteligente que se fecha quando diretamente polarizado e se abre quando reversamente polarizado" (MALVINO; BATES, 2016, p. 584). "Fonte de alimentação: A seção de um sistema eletrônico que converte a tensão CA da linha em tensão CC. Esta seção fornece também a filtragem necessária e a regulação de tensão requerida pelo sistema" (MALVINO; BATES, 2016, p. 587). Sobre fonte de alimentação em sistemas eletrônicos, analise as asserções a seguir e a relação proposta entre elas. I. No processo de conversão de tensão de corrente alterna para corrente contínua, o retificador considera a corrente que está circulando em ambos os sentidos. PORQUE II. No retificador de meia onda, diodo conduz a energia apenas durante os semiciclos positivos. Nesses momentos, tem-se tensão, mas, no restante, a tensão será zerada. Analisando as asserções anteriores, assinale a alternativa correta. a) As asserções le II são proposições verdadeiras, ea II é uma justificativa correta da b) As asserções II são proposições verdadeiras, mas a II não é uma justificativa correta dal. c) A asserção é uma proposição verdadeira, é uma proposição falsa. d) A asserção I é uma proposição falsa, ea II é uma proposição verdadeira. e) As asserções são proposições falsas. JUSTIFICATIVA A asserção uma proposição falsa, pois gráfico que representa a corrente alternada é senoidal, logo apresenta-se como uma onda com picos positivos e negativos. No processo de conversão de tensão de corrente alterna para corrente contínua, o retificador considera a corrente que está circulando em apenas um dos sentidos. A asserção uma proposição verdadeira, pois, no retificador de meia onda, o diodo conduz a energia apenas durante os semiciclos positivos. Nesses momentos, tem-se tensão, mas, no restante, a tensão será zerada. Ou seja, ele registra apenas o sinal em um dos sentidos. 68%</p>
