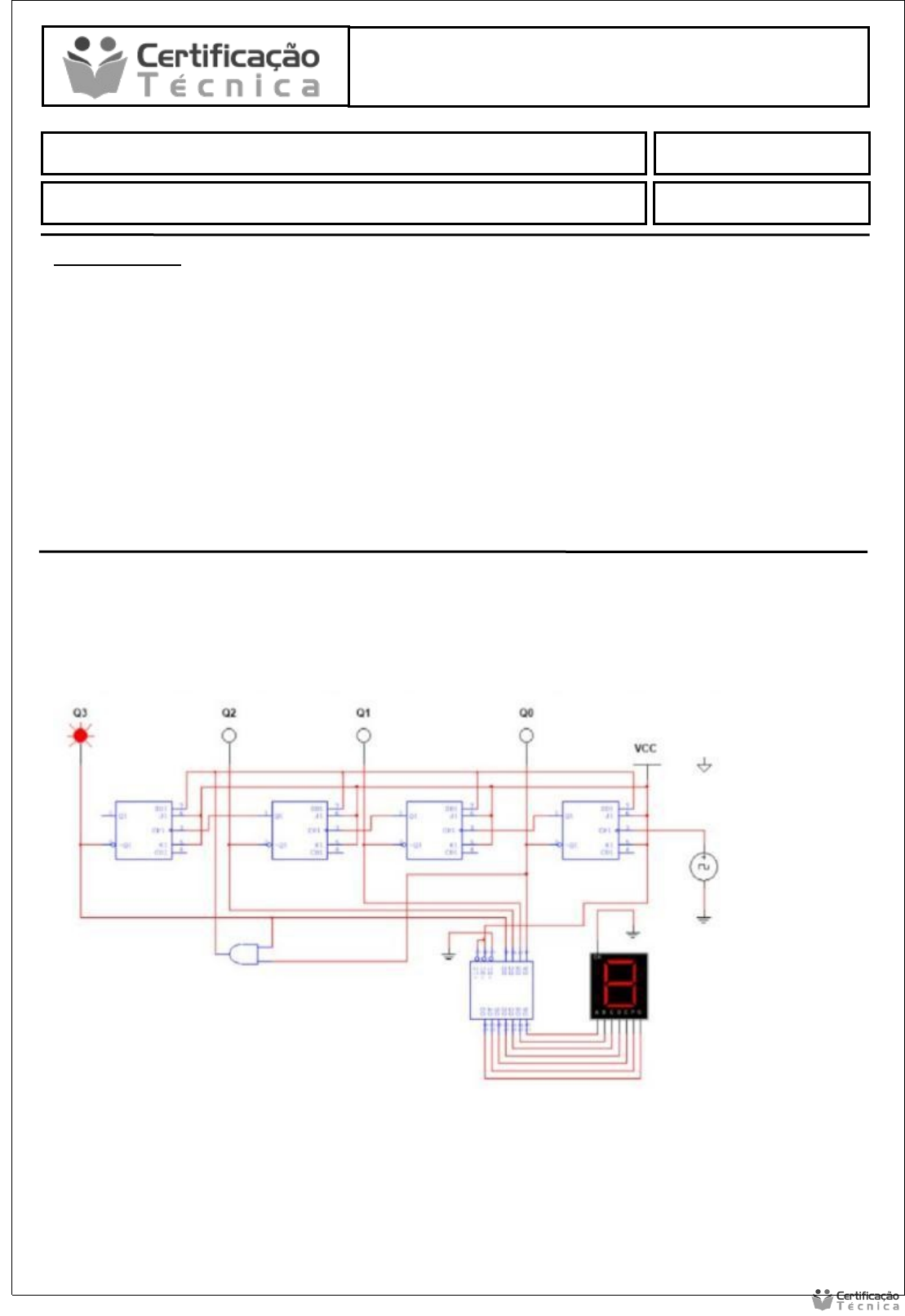

<p>Eletrônica Digital Fundamentos</p><p>Data: 10/08/2024</p><p>Aluno (a): Andre Luiz Mendes Pompeu</p><p>Avaliação Pratica</p><p>INSTRUÇÕES:</p><p>· Esta Avaliação contém 1 (uma) questão, totalizando 10 (dez) pontos;</p><p>· Baixe o arquivo disponível com a Atividade Pratica;</p><p>· Você deve preencher dos dados no Cabeçalho para sua identificação:</p><p>· Nome / Data de entrega.</p><p>· As respostas devem ser digitadas abaixo de cada pergunta;</p><p>· Você pode entregar o print ou o desenho do circuito. Também arquivos de simulação no Multisim ou EWB caso tenha acesso.</p><p>·</p><p>· Ao terminar grave o arquivo com o nome Atividade Prática;</p><p>· Quando solicitado</p><p>· Envio o arquivo pelo sistema no local indicado;</p><p>· Em caso de dúvidas consulte o seu Tutor.</p><p>Construa o circuito de um contador de 0 a 8, que seja capaz de contar 9 pulsos</p><p>Dica - •  Solução: Para que um contador tenha esta capacidade de contagem, ele deve ser constituído, no mínimo, de 4 "flip-flops".</p><p>Uma forma de implementar isso é usando portas lógicas para criar uma condição de parada quando o contador atingir 1001. Por exemplo, podemos usar portas AND e NOT para detectar a combinação 1001 e gerar um sinal de inibição para o contador. Assim, quando todas as saídas do contador estiverem em nível lógico 1, a saída da porta AND será 1, indicando que o contador atingiu 1001. Então, ao aplicar essa saída à entrada de um NOT, obteremos um sinal de inibição que impedirá o contador de continuar contando.</p><p>image1.jpeg</p><p>image2.png</p>
