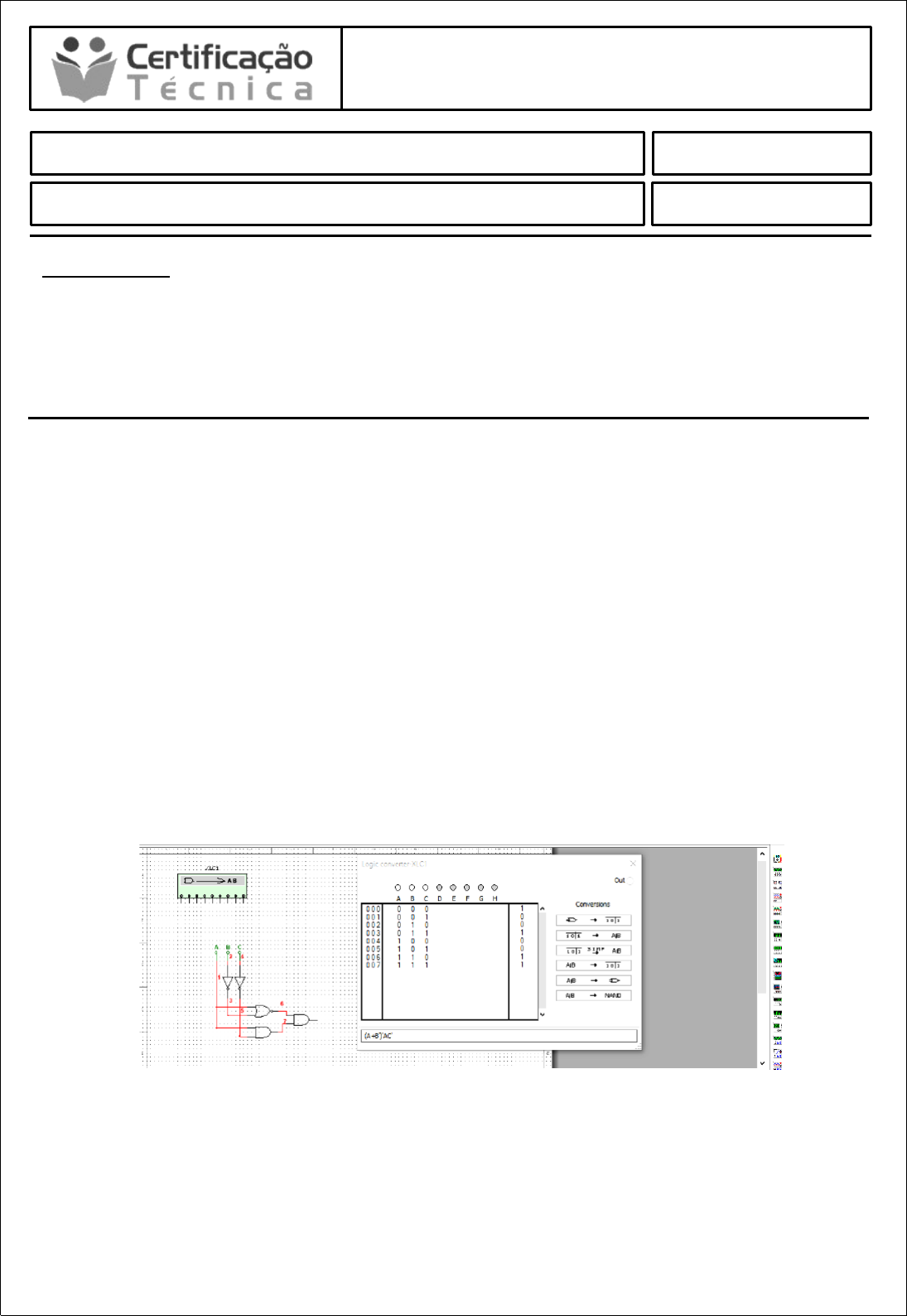

<p>Multisim Avançado - Técnicas de Simulação - RD</p><p>Aluno (a):</p><p>Data:00/09/2024</p><p>Avaliação Pratica Final</p><p>NOTA:</p><p>INSTRUÇÕES:</p><p>· Esta Avaliação contém 1 (uma) questão, totalizando 10 (dez) pontos;</p><p>· Você deve preencher dos dados no Cabeçalho para sua identificação:</p><p>· Nome / Data de entrega.</p><p>· Envio o arquivo pelo sistema no local indicado;</p><p>· Em caso de dúvidas consulte o seu Tutor.</p><p>Utilize o Multisim para criar o circuito digital referente à expressão booleana mostrada abaixo:</p><p>𝑆 = (̅̅𝐴̅̅+̅̅̅𝐵̅̅̅). 𝐴𝐶̅</p><p>Iremos utilizar o conversor logico e na aréa do conversor para escrever a função nós iremos escrever (A+B)’AC’ depois clicamos no quarto botão, de cima pra baixo, para obter a tabela verdade e depois para gerarmos o circuito clicamos no quinto botão. Caso queira um circuito com portas NAND usamos o ultimo botão.</p><p>image1.png</p><p>image2.png</p><p>image3.png</p>
