Anatomia radiográfica

Prévia do material em texto

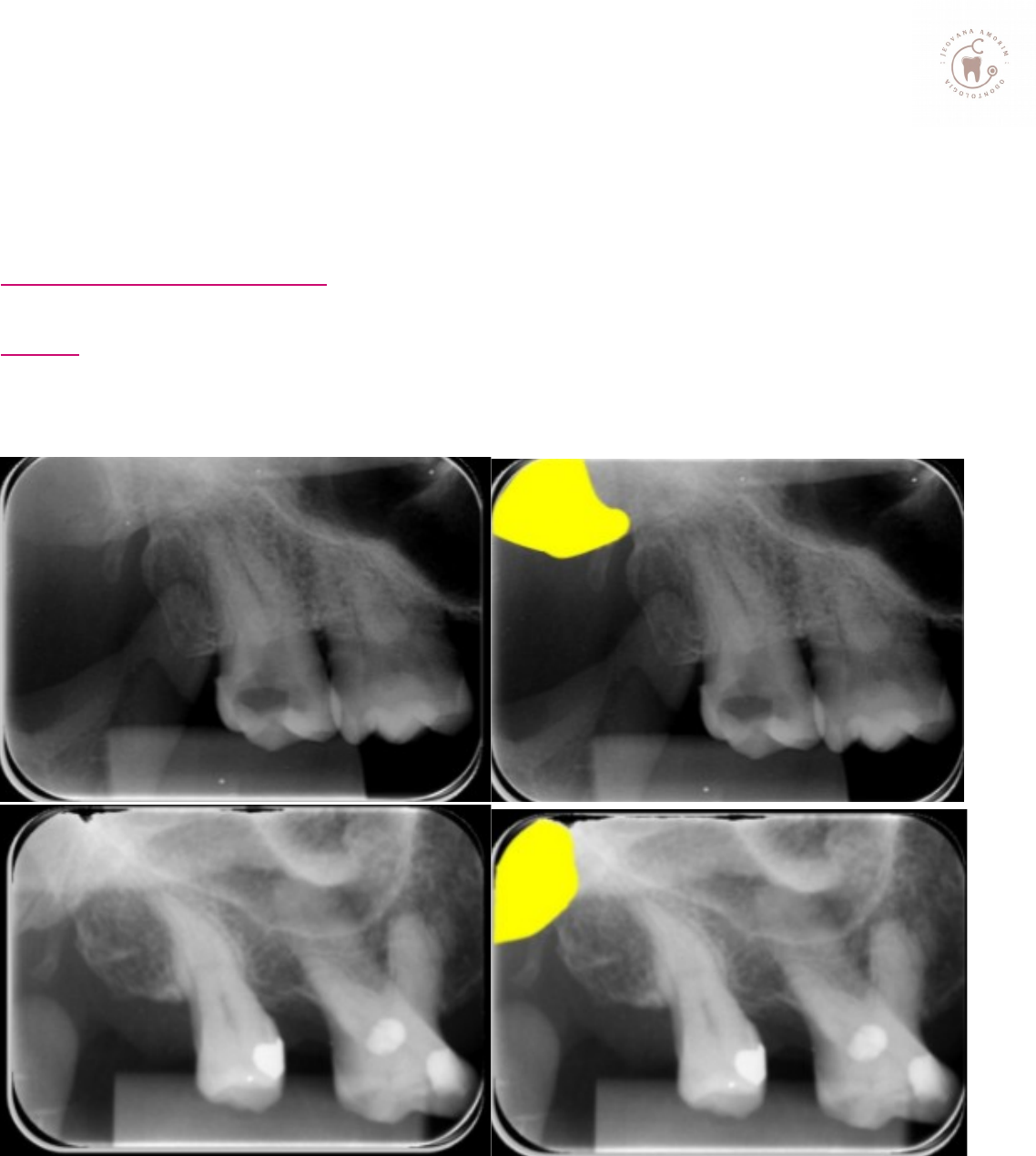

<p>Anatomia radiográfica</p><p>Radiografia Periapical</p><p>Maxila</p><p>Região de molares</p><p>Lâmina pterigóide do osso esfenóide: estrutura levemente radiopaca posterior e acima do túber, posterior a maxila.</p><p>Hâmulo pterigóideo: faixa levemente radiopaca inferior a lâmina pterigóide. Imagem radiopaca em forma de gancho, localizada posteriormente ao túber da maxila.</p><p>Processo coronóide da mandíbula: Imagem radiopaca em formato triangular localizado na porção mais inferior da imagem, sobreposta ou abaixo da região de túber.</p><p>Túber: Região mais posterior do processo alveolar da maxila, onde os espaços medulares são mais amplos.</p><p>Osso zigomático: Área radiopaca em sobreposição a região dos molares na porção superior da imagem radiográfica. Área radiopaca que se estende para a distal do processo zigomático da maxila.</p><p>Processo zigomático: faixa intensamente radiopaca que pode se apresentar com o formato de “U”, anterior ao osso zigomático e acima dos molares superiores.</p><p>Cortical do seio maxilar: linha radiopaca sinuosa que delimita o seio maxilar.</p><p>Seio maxilar: estrutura radiolúcida, mais arredondada e curvilínea, localizada na porção superior da imagem. Área radiolúcida arredondada limitada por linha radiopaca (cortical do seio maxilar), de extensão variável, sobreposta ou acima dos ápices radiculares dos dentes posteriores.</p><p>Septo sinusal: linha radiopaca vertical presente no seio maxilar.</p><p>Fossa nasal: área levemente radiolúcida acima de uma linha radiopaca retilínea (soalho da fossa nasal) na porção superior da imagem. Essa leve radiopacidade ocorre devido a presença de conchas e cornetos nasais no interior da estrutura.</p><p>Soalho (assoalho) da fossa nasal: Linha radiopaca horizontal que delimita a fossa nasal na parte superior da radiografia.</p><p>Região de pré-molar</p><p>Osso zigomático e processo zigomático: seta vermelha e azul, respectivamente.</p><p>Cortical do seio e seio maxilar</p><p>Fossa nasal e assoalho de fossa</p><p>Fossa nasal</p><p>Assoalho de fossa nasal</p><p>Região de incisivo lateral e canino</p><p>Cortical e seio maxilar: O seio maxilar corresponde a uma área radiolúcida, de forma arredondada, limitada pelo assoalho do seio maxilar e localizada distalmente ao dente canino. Já a cortical do seio é uma linha radiopaca que delimita a área radiolúcida correspondente ao seio maxilar.</p><p>Cortical Seio</p><p>Fossa nasal e parede lateral da fossa nasal: A fossa nasal é uma área radiolúcida limitada inferiormente pelo assoalho da fossa nasal, localizada mesialmente ao canino superior.</p><p>Região de encontro entre a cortical do seio maxilar e a parede lateral da fossa nasal.</p><p>Intróito nasal: faixa radiolúcida no interior da fossa nasal, esse espaço corresponde a áreas de passagem de ar.</p><p>Sombra do nariz: corresponde à diferença de densidade da asa do nariz sobreposta ao osso.</p><p>Seio maxilar de um paciente edêntulo, a faixa radiolúcida no interior da estrutura, representa a passagem de uma artéria.</p><p>ILCSD</p><p>Região de incisivo central superior</p><p>Forame incisivo: área oval radiopaca, interposta a raiz dos ICs e sobreposta a sutura intermaxilar.</p><p>Sutura intermaxilar: linha radiolúcida que se inicia entre os ICs e vai se alongando em direção a fossa nasal. Com o tempo ela tende a diminuir de comprimento, em decorrência de sua fusão com a idade.</p><p>Canal incisivo: Faixa radiolúcida, delimitada por linhas radiopacas (paredes), na linha média e que se estende do forame incisivo até o interior das fossas nasais.</p><p>Abertura do canal incisivo: áreas semicirculares dentro da fossa nasal, voltadas para a linha média, para a região do septo.</p><p>Abertura e fossa nasal: A abertura da fossa nasal corresponde a uma linha radiopaca que delimita inferiormente as fossas nasais.. A fossa nasal corresponde a áreas radiolúcidas, simétricas, separadas por uma faixa radiopaca (septo nasal), localizada acima dos ápices dos incisivos.</p><p>1. Corresponde a fossa nasal;</p><p>2. Corresponde a abertura da fossa nasal.</p><p>Espinha nasal anterior: Imagem radiopaca em forma de V, na região de linha média, entre ou acima dos ápices dentários, sobreposta a porção apical dos incisivos centrais superiores.</p><p>Corneto nasal inferior: Corresponde a uma área discretamente radiopaca de forma arredondada, localizada na porção inferior da fossa nasal.</p><p>Septo nasal: faixa radiopaca em sobreposição a linha média do paciente. É uma estrutura cartilaginosa que divide a cavidade nasal em lado direito e esquerdo, é formada em sua totalidade pelo vômer, lâmina perpendicular do etmóide e cartilagem quadrangular.</p><p>Sombra do ápice nasal: Leve sobreposição radiopaca acima ou sobre os incisivos centrais superiores.</p><p>Nessa imagem o ápice nasal foi lançado para baixo, devido ao paciente ser edêntulo.</p><p>Mandíbula</p><p>Região de molares inferiores</p><p>Linha oblíqua: linha radiopaca, em sobreposição a área cervical dos molares inferiores.</p><p>Linha milo-hióidea: faixa radiopaca que "corre" descendente ao terço médio dos molares inferiores.</p><p>MIE</p><p>Corticais e canal mandibular: faixa radiolúcida delimitada por suas linhas radiopacas, as suas corticais superior e inferior.</p><p>Fóvea mandibular: corresponde a uma área levemente radiopaca com limites imprecisos. É uma área "esfumaçada", sem a presença de canais nutritivos. A fóvea é uma depressão na mandíbula para alojar a glândula submandibular</p><p>Basilar da mandíbula: faixa radiopaca na porção mais inferior da imagem.</p><p>Região de pré-molares inferiores</p><p>Cortical e canal mandibular:</p><p>Forame mentual: Área radiolúcida, arredondada, oval ou irregular, localizada próxima aos ápices dos pré-molares inferiores.</p><p>Fóvea submandibular: Área radiolúcida, sem limites precisos, caracterizada por diminuição do trabeculado ósseo, abaixo dos molares inferiores.</p><p>Região de Canino inferior</p><p>Protuberância mentual: Faixa radiopaca que se estende da região anterior e é projetada sobre os ápices do canino e dos incisivos inferiores ou logo abaixo deles.</p><p>Basilar da mandíbula: Faixa radiopaca, homogênea e contínua, que delimita a mandíbula inferiormente</p><p>Forame mentual:</p><p>Região de incisivos inferiores</p><p>Protuberância mentual:</p><p>Faixa radiopaca, em forma de “V invertido”, projetada sobre os ápices dos incisivos inferiores ou logo abaixo deles.</p><p>Canais nutrientes longitudinais:</p><p>Linhas radiolúcidas verticais que se direcionam para os ápices dentários ou os espaços interdentários.</p><p>Foraminea lingual:</p><p>Ponto radiolúcido na linha média, na maioria das vezes circundado por um anel radiopaco, localizado abaixo dos ápices dos incisivos inferiores.</p><p>Processo geniano:</p><p>Área radiopaca irregular, na linha média e próxima à foramina lingual.</p><p>Fóvea sublingual:</p><p>Área radiolúcida sem limites precisos, caracterizada por diminuição do trabeculado ósseo, abaixo da região apical dos incisivos inferiores.</p><p>Basilar da mandíbula:</p><p>Radiografia Oclusal</p><p>A radiografia oclusal possui diversas utilidades, entre elas: a visualização da dimensão vestíbulo palatina ou vestibulolingual de diversas patologias, visualização de dentes inclusos…</p><p>Maxila total</p><p>Podem ser realizadas a oclusão total e as paricais.</p><p>Sutura intermaxilar:</p><p>Localizada na linha média, entre os incisivos e a espinha nasal. Sutura palatina mediana</p><p>Forame incisivo:</p><p>Saída na cavidade oral do canal nasopalatino/incisivo. Localizada posteriormente aos ICS.</p><p>Fossas nasais:</p><p>Duas cavidades que vão das narinas até à faringe, separadas uma da outra por uma parede osteocartilaginosa</p><p>Espinha nasal anterior:</p><p>Localizada na porção ântero-inferior da fossa nasal. 1,5 a 2 cm acima da crista alveolar.</p><p>Septo nasal:</p><p>Concha nasal inferior:</p><p>Foraminas superiores:</p><p>Origem do canal nasopalatino. Constitui-se de duas aberturas laterais ao septo nasal.</p><p>Canal nasolacrimal:</p><p>Inicia-se na borda ântero-inferior da órbita e termina drenando sobre a concha nasal inferior.</p><p>Osso frontal:</p><p>Imagem</p><p>radiopaca densa sobreposta a região posterior da maxila, sendo observada em radiografias realizadas com excesso de angulagem vertical.</p><p>Seio maxilar:</p><p>Sombra do nariz e processos alveolares:</p><p>Maxila parcial</p><p>Mandíbula</p><p>Espinhas/tubérculo genianos</p><p>Saliência óssea localizada na linha média na superfície lingual</p><p>-Imagens de espículas na face lingual, na região de linha média</p><p>Protuberância mentual</p><p>Condensação óssea localizada na linha média.</p><p>Área radiopaca com trajeto ascendente póstero-anterior, indo de posterior para anterior, terminando na linha média. Está superposto aos dentes pois é uma imagem BIDIMENSIONAL.</p><p>Forame mentual:</p><p>Abertura anterior do canal mandibular. Cortical/vestibular.</p><p>Área radiolúcida com formato elíptico, irregular, bilaterais na área de PMs, diferente da periapical onde o forame tem formato oval, isso ocorre devido a incidência</p><p>Cortical da mandíbula</p><p>Cortical da base e cortical do rebordo/processo alveolar</p><p>Corresponde a uma faixa radiopaca em toda a porção V, cortical da base e as corticais internas da base e do rebordo alveolar se dissociam na porção post cortical interna da base</p><p>Sombra do lábio inferior e sombra da língua</p><p>Mandíbula parcial</p><p>image5.png</p><p>image71.png</p><p>image168.png</p><p>image43.png</p><p>image159.png</p><p>image13.png</p><p>image112.png</p><p>image142.png</p><p>image55.png</p><p>image53.png</p><p>image178.png</p><p>image147.png</p><p>image14.png</p><p>image109.png</p><p>image115.png</p><p>image58.png</p><p>image32.png</p><p>image91.png</p><p>image172.png</p><p>image95.png</p><p>image128.png</p><p>image8.png</p><p>image45.png</p><p>image135.png</p><p>image11.png</p><p>image27.png</p><p>image140.png</p><p>image42.png</p><p>image1.png</p><p>image138.png</p><p>image83.png</p><p>image125.png</p><p>image80.png</p><p>image130.png</p><p>image28.png</p><p>image96.png</p><p>image122.png</p><p>image25.png</p><p>image67.png</p><p>image100.png</p><p>image65.png</p><p>image56.png</p><p>image39.png</p><p>image137.png</p><p>image131.png</p><p>image81.png</p><p>image59.png</p><p>image40.png</p><p>image98.png</p><p>image72.png</p><p>image18.png</p><p>image152.png</p><p>image121.png</p><p>image49.png</p><p>image108.png</p><p>image113.png</p><p>image19.png</p><p>image155.png</p><p>image24.png</p><p>image63.png</p><p>image10.png</p><p>image153.png</p><p>image161.png</p><p>image52.png</p><p>image141.png</p><p>image36.png</p><p>image38.png</p><p>image167.png</p><p>image3.png</p><p>image69.png</p><p>image35.png</p><p>image51.png</p><p>image7.png</p><p>image166.png</p><p>image146.png</p><p>image104.png</p><p>image97.png</p><p>image37.png</p><p>image6.png</p><p>image57.png</p><p>image47.png</p><p>image73.png</p><p>image150.png</p><p>image170.png</p><p>image105.png</p><p>image66.png</p><p>image116.png</p><p>image162.png</p><p>image123.png</p><p>image174.png</p><p>image74.png</p><p>image82.png</p><p>image78.png</p><p>image21.png</p><p>image164.png</p><p>image107.png</p><p>image48.png</p><p>image31.png</p><p>image163.png</p><p>image17.png</p><p>image110.png</p><p>image124.png</p><p>image90.png</p><p>image50.png</p><p>image29.png</p><p>image84.png</p><p>image99.png</p><p>image62.png</p><p>image20.png</p><p>image132.png</p><p>image88.png</p><p>image175.png</p><p>image16.png</p><p>image139.png</p><p>image61.png</p><p>image143.png</p><p>image94.png</p><p>image129.png</p><p>image9.png</p><p>image22.png</p><p>image171.png</p><p>image93.png</p><p>image148.png</p><p>image89.png</p><p>image151.png</p><p>image111.png</p><p>image102.png</p><p>image119.png</p><p>image160.png</p><p>image87.png</p><p>image85.png</p><p>image144.png</p><p>image149.png</p><p>image126.png</p><p>image156.png</p><p>image134.png</p><p>image133.png</p><p>image30.png</p><p>image157.png</p><p>image145.png</p><p>image77.png</p><p>image127.png</p><p>image154.png</p><p>image165.png</p><p>image169.png</p><p>image68.png</p><p>image114.png</p><p>image33.png</p><p>image117.png</p><p>image101.png</p><p>image54.png</p><p>image4.png</p><p>image177.png</p><p>image76.png</p><p>image41.png</p><p>image26.png</p><p>image75.png</p><p>image34.png</p><p>image158.png</p><p>image12.png</p><p>image44.png</p><p>image64.png</p><p>image120.png</p><p>image86.png</p><p>image46.png</p><p>image70.png</p><p>image103.png</p><p>image2.png</p><p>image79.png</p><p>image118.png</p><p>image136.png</p><p>image92.png</p><p>image106.png</p><p>image173.png</p><p>image176.png</p><p>image15.png</p><p>image23.png</p><p>image60.png</p>
