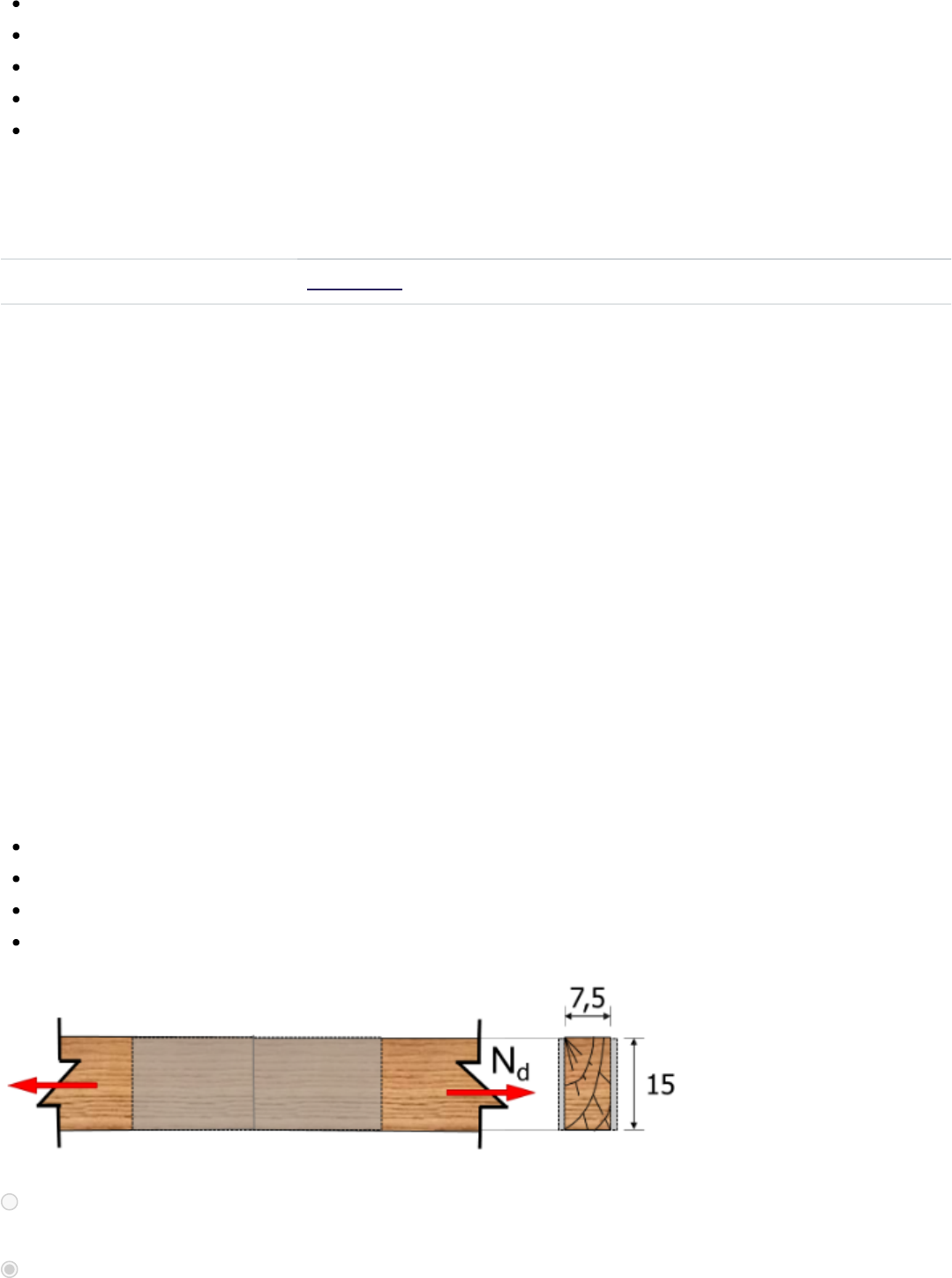

<p>PRV - Prova</p><p>Entrega 24 set em 23:59</p><p>Pontos 4</p><p>Perguntas 12</p><p>Disponível 17 set em 19:00 - 24 set em 23:59</p><p>Limite de tempo 180 Minutos</p><p>Histórico de tentativas</p><p>Tentativa Tempo Pontuação</p><p>MAIS RECENTE Tentativa 1 30 minutos 1,2 de 4 *</p><p>* Algumas perguntas ainda não avaliadas</p><p>Pontuação deste teste: 1,2 de 4 *</p><p>* Algumas perguntas ainda não avaliadas</p><p>Enviado 23 set em 19:57</p><p>Esta tentativa levou 30 minutos.</p><p></p><p>Pergunta 1</p><p>0,2 / 0,2 pts</p><p>n = 8</p><p>Correto!</p><p>n = 5</p><p>É fundamental a garantia da resistência da ligação em elementos de madeira, sabemos que</p><p>dimensionamento da lição, deve verificar duas condições: Estado limite último: embutimento na</p><p>madeira (β > βlim ) e Estado limite último: flexão do pino (β < βlim). Determine assim, o número de</p><p>parafusos (n) necessários para efetuar a emenda do banzo inferior de uma treliça (figura), solicitado</p><p>por um esforço normal de tração com valor de cálculo de 30 kN. Medidas em cm.</p><p>Dados:</p><p>Madeira: Dicotiledônea C-60;</p><p>Classe de umidade I, segunda categoria e carregamento de longa duração;</p><p>Utilizar duas cobrejuntas laterais de madeira com espessura de 2,5;</p><p>Resistência do aço: fyk = 240 MPa (𝛾𝑠=1,1).</p><p>23/09/2024, 18:58 PRV - Prova: 2024C - Estruturas de Aço e Madeira (73204) - Eng. Civil</p><p>https://ucaead.instructure.com/courses/73204/quizzes/411631 1/8</p><p>https://ucaead.instructure.com/courses/73204/quizzes/411631/history?version=1</p><p>n = 4</p><p>n = 3</p><p>n = 6</p><p></p><p>Pergunta 2</p><p>0 / 0,2 pts</p><p>Você respondeu</p><p>be= 250 cm e =0,009</p><p>Resposta correta</p><p>be= 150 cm e =9,16</p><p>be= 150 cm e =0,009</p><p>be= 250 cm e =9,16</p><p>be= 600 cm e =9,16</p><p></p><p>Pergunta 3</p><p>0 / 0,2 pts</p><p>O fator (fed) deve ser tomado em função da posição do esforço atuante em relação às fibras, considerando a</p><p>situação mais crítica (paralelo) as fibbas.</p><p>Você respondeu</p><p>A transformação da seção de concreto em uma seção equivalente de aço pode ser realizada</p><p>utilizando métodos de análise estrutural. Que por sua vez tem o objetivo de simplificar o cálculo</p><p>estrutural. Para tanto, temos um piso que é constituído de vigas mistas simplesmente apoiadas, de</p><p>vão igual a 6 m. O espaçamento entre as vigas é de 2,5 m. A seção de aço é constituída por um</p><p>Es=200 GPa. A laje maciça em concreto de fck = 21 MPa. Assinale a alternativa correta, referente a</p><p>largura efetiva da laje e a relação do módulo de elasticidade.</p><p>As ligações de uma forma geral é a condição a qual as estruturas transmitem seus esforços,</p><p>independente da peça (concreto, aço, madeira), para tanto é fundamental a garantia da resistência</p><p>da ligação. Podemos assim entender que as ligações entre peças de madeira podem ser executadas</p><p>por meio de três tipos de conexão: Pinos metálicos; Cavilhas; Conectores metálicos. Sobre as</p><p>condições estabelecidas para o dimensionamento das ligações, assinale a resposta correta.</p><p>23/09/2024, 18:58 PRV - Prova: 2024C - Estruturas de Aço e Madeira (73204) - Eng. Civil</p><p>https://ucaead.instructure.com/courses/73204/quizzes/411631 2/8</p><p>Podemos assim entender que a resistência de um pino é determinada em função da resistência ao embutimento</p><p>das duas madeiras interligadas (fed), resistência ao escoamento do pino metálico (fyd), do diâmetro do pino (d) e</p><p>de uma espessura convencional (t), tomada como a maior das espessuras t1 e t2 de penetração do pino das partes</p><p>ligadas.</p><p>Resposta correta</p><p>Para as ligações com pinos destaca-se a necessidade da correção ao número de pinos utilizados, ou seja, para</p><p>uma ligação, com mais de oito pinos metálicos dispostos em linha paralela aos esforços solicitantes.</p><p>Para o cálculo das ligações, considera-se o atrito entre as superfícies de contato e também não são considerados</p><p>os esforços transmitidos por estribos, braçadeiras ou grampos.</p><p>O dimensionamento da lição, deve verificar duas condições: Estado limite último: embutimento na madeira (β ></p><p>βlim ) e Estado limite último: flexão do pino (β < βlim)</p><p></p><p>Pergunta 4</p><p>0,2 / 0,2 pts</p><p>A viga de aço e a laje de concreto são conectadas de forma rígida, garantindo uma transferência do cisalhamento</p><p>horizontal entre os elementos. Geralmente, essa ligação é alcançada por meio de conectores metálicos, como</p><p>conectores de cisalhamento, pinos de cisalhamento ou parafusos de cisalhamento, que são fixados na viga de aço</p><p>e atravessam a laje de concreto, caracterizando assim a ligação total, pois a ligação parcial não utiliza conectores e</p><p>sim a própria aderência entre os elementos.</p><p>O momento resistente é em função da resistência ao cisalhamento horizontal dos conectores. Assim, o diagrama</p><p>de tensões plásticas utilizado na interpretação dos dois materiais, não considera o deslizamento na interface aço-</p><p>concreto (interação parcial).</p><p>A ligação total a cisalhamento horizontal proporciona uma alta rigidez de base à viga mista, resultando em um</p><p>comportamento estrutural eficiente e resistente ao cisalhamento. Ela permite a transferência direta de cargas entre</p><p>a laje de concreto e a viga de aço, promovendo assim uma melhor distribuição das forças e momentos ao longo da</p><p>viga.</p><p>Correto!</p><p>A ligação total a cisalhamento horizontal proporciona uma alta rigidez lateral à viga mista, resultando em um</p><p>comportamento estrutural eficiente e resistente ao cisalhamento. Ela permite a transferência direta de cargas entre</p><p>a laje de concreto e a viga de aço, promovendo assim uma melhor distribuição das forças e momentos ao longo da</p><p>viga.</p><p>A ligação total permite algum grau de movimentação relativa entre a viga de aço e a laje de concreto, o que pode</p><p>ser desejável em certas situações, como para acomodar as deformações térmicas.</p><p>As ligações totais e parciais a cisalhamento horizontal são de dois tipos, que por sua vez são</p><p>utilizadas em vigas mistas para transferir o cisalhamento horizontal entre a viga de aço e a laje de</p><p>concreto. Sobre as ligações totais e parciais, assinale a alternativa correta.</p><p>23/09/2024, 18:58 PRV - Prova: 2024C - Estruturas de Aço e Madeira (73204) - Eng. Civil</p><p>https://ucaead.instructure.com/courses/73204/quizzes/411631 3/8</p><p></p><p>Pergunta 5</p><p>0,2 / 0,2 pts</p><p>656 kN</p><p>856 kN</p><p>Correto!</p><p>791 kN</p><p>556 kN</p><p>956 kN</p><p></p><p>Pergunta 6</p><p>0,2 / 0,2 pts</p><p>A condição de vinculação na extremidade de um pilar pode afetar o comprimento efetivo do pilar em relação à</p><p>flambagem lateral. Um pilar rotulado tende a ter um comprimento efetivo menor, o que pode resultar em uma</p><p>menor resistência à flambagem lateral em comparação com um pilar engastado.</p><p>Correto!</p><p>A condição de vinculação na extremidade de um pilar influencia sua estabilidade estrutural. Pilares engastados, por</p><p>exemplo, oferecem uma maior resistência à rotação e são capazes de suportar maiores momentos fletores do que</p><p>pilares rotulados. Isso resulta em uma maior estabilidade global da estrutura, especialmente em situações de</p><p>carregamento lateral ou cargas excêntricas.</p><p>A condição de vinculação também influencia a forma como a carga é distribuída ao longo do pilar. Em um pilar</p><p>rotulado, a carga é transferida principalmente por momentos fletores, enquanto em um pilar engastado, a carga</p><p>pode ser distribuída entre compressão axial e momentos fletores.</p><p>As condições de vinculação não têm influência no detalhamento e nas conexões na extremidade do pilar, pois a</p><p>vinculação está relacionada com os diagramas internos.</p><p>A condição de vinculação na extremidade de um pilar influencia sua estabilidade estrutural. Pilares engastados, por</p><p>exemplo, oferecem uma menor resistência à rotação, não sendo capazes de suportar maiores momentos fletores</p><p>do que pilares rotulados.</p><p></p><p>Pergunta 7</p><p>0 / 0,2 pts</p><p>Determinar a resistência de cálculo à compressão do perfil W150x37,1 kg/m de aço ASTM A36 com</p><p>comprimento de 3 m, sabendo-se que suas extremidades são rotuladas e que há contenção lateral</p><p>impedindo a flambagem em torno do eixo y.</p><p>As condições de vinculação, como rotulado ou engastado, desempenham um papel fundamental no</p><p>comportamento estrutural de um pilar. Elas afetam diretamente a capacidade de carga, estabilidade</p><p>e o desempenho global da estrutura.</p><p>Considere uma uma viga metálica (aço MR250), com λb (mesa)= 22,56 e λb (alma)= 115, que</p><p>possui</p><p>como base valores limites da relação largura-espessura de seções I ou H, com um ou dois</p><p>23/09/2024, 18:58 PRV - Prova: 2024C - Estruturas de Aço e Madeira (73204) - Eng. Civil</p><p>https://ucaead.instructure.com/courses/73204/quizzes/411631 4/8</p><p>Não tem como responder sem o valor de carregamento.</p><p>Seção λb ≤ λp: Seção supercompacta</p><p>Resposta correta</p><p>Seção λp < λb ≤ λr: Seção Semi compacta</p><p>Você respondeu</p><p>Seção λr < λb: Seção Esbelta</p><p>Seção λb ≤ λp: Seção Compacta</p><p></p><p>Pergunta 8</p><p>0 / 0,2 pts</p><p>Resposta correta</p><p>1696 kN</p><p>1896 kN</p><p>Você respondeu</p><p>1596 kN</p><p>1996 kN</p><p>1796 kN</p><p></p><p>Pergunta 9</p><p>0,2 / 0,2 pts</p><p>eixos de simetria, fletidas no plano da alma. Determine a classificação da viga metálica mencionada,</p><p>considerando os valores de λb (comprimento de flambagem relativo)</p><p>As peças metálicas recebem furos para permitir as ligações, porém a seção da peça é enfraquecida</p><p>pelos furos. Considerando o conceito de peças tracionadas, verifique se as dimensões das chapas</p><p>são satisfatórias para uma carga de tração de 250 kN, considerando as medidas na figura 3 e aço</p><p>MR250. Sobre o dimensionamento de peças tracionadas com furos em sua seção, assinale a</p><p>alternativa correta.</p><p>As madeiras empregadas na construção civil são obtidas de troncos de árvores, que por sua vez é</p><p>composto principalmente de fibras de celulose unidas por lignina. Existem diferentes tipos de</p><p>23/09/2024, 18:58 PRV - Prova: 2024C - Estruturas de Aço e Madeira (73204) - Eng. Civil</p><p>https://ucaead.instructure.com/courses/73204/quizzes/411631 5/8</p><p>Correto!</p><p>Quando as células do alburno que se tornam inativas, passam a exercer a função estrutural do tronco,</p><p>normalmente apresentando uma coloração mais escura que o alburno ativo.</p><p>A casca é formada por células vivas com a função de proteção da árvore.</p><p>A medula é o local onde se verifica o primeiro crescimento da madeira, sendo essa região composta por um tecido</p><p>duro.</p><p>O Cerne ou durâmen é formado pelas células do alburno que se tornam ativas e passam a exercer a função de</p><p>transporte da seiva.</p><p>O alburno ou branco é formado por células vivas, com a função de manter a temperatura do tronco.</p><p></p><p>Pergunta 10</p><p>0,2 / 0,2 pts</p><p>A velocidade característica do vento é determinada pela relação entre os fatores S1, S2, S3 e velocidade dinâmica</p><p>do vento (Vd)</p><p>Correto!</p><p>O valor de 𝑆2 considera a combinação de efeitos que envolvem: Rugosidade do terreno; Dimensões do edifício, ou</p><p>a própria parte da edificação em consideração; Variação da velocidade do vento com a altura relativa sobre o</p><p>terreno.</p><p>O fator S2, utilizado para o cálculo da velocidade característica do vento, leva em consideração a condição</p><p>topográfica do relevo.</p><p>O fator 𝑆3 considera conceitos dinâmicos, levando em consideração a vida útil e segurança da edificação. A norma</p><p>também estabelece uma vida útil para a edificação por volta de 50 anos</p><p>O fator S3, utilizado para o cálculo da velocidade característica do vento, leva em consideração a condição</p><p>topográfica do relevo.</p><p></p><p>Pergunta 11</p><p>Não avaliado ainda / 1 pts</p><p>Sua Resposta:</p><p>camadas internas dentro do tronco, que remetem a características importantes para a construção</p><p>civil. Sobre as camadas internas de uma árvore, assinale a resposta correta.</p><p>A velocidade característica do vento corresponde à velocidade que o vento atuará de fato na</p><p>estrutura, ou seja, temos que corrigir a velocidade básica para condições próximas ao real do</p><p>edifício. Sobre a velocidade característica do vento, assinale a resposta verdadeira.</p><p>Explique com suas palavras o que é flambagem local?</p><p>A flambagem local é um tipo de instabilidade estrutural que ocorre em áreas específicas de uma</p><p>peça ou elemento comprimido, como placas ou paredes finas de perfis metálicos ou de concreto. Ao</p><p>23/09/2024, 18:58 PRV - Prova: 2024C - Estruturas de Aço e Madeira (73204) - Eng. Civil</p><p>https://ucaead.instructure.com/courses/73204/quizzes/411631 6/8</p><p></p><p>Pergunta 12</p><p>Não avaliado ainda / 1 pts</p><p>Sua Resposta:</p><p>ser submetida a uma carga de especificações, essa parte da estrutura sofre uma deformação</p><p>brusca, curvando-se ou dobrando de forma localizada, sem que toda a peça ou estrutura entre em</p><p>colapso.</p><p>Isso acontece quando a área em questão não é estritamente suficiente para suportar a carga</p><p>aplicada. Uma flambagem local pode reduzir a capacidade de carga do elemento e, em casos</p><p>graves, comprometer a segurança da estrutura como um todo. Esse aspecto é mais comum em</p><p>perfis e estruturas com estruturas transversais formadas por chapas finas</p><p>Prevenir a flambagem local geralmente envolve fortalecer o estresse da peça, utilizando nervuras,</p><p>aumentando a espessura da chapa ou projetando de maneira que a carga seja melhor distribuída.</p><p>Por fim a NBR 8800, apresenta valores limites de b/t em peças comprimidas para impedir a</p><p>flambagem local antes do escoamento do material.</p><p>Sobre a Propriedade física da madeira ela é dividida em dois grandes grupos, quais são elas</p><p>explique sobre o comportamento.</p><p>1. Propriedades Relacionadas à Umidade (Higroscópicas):</p><p>Essas propriedades se relacionam à interação da madeira com a umidade, ou seja, a capacidade de</p><p>absorver ou perder água conforme as condições ambientais. A madeira é um material higroscópico e</p><p>essa característica influencia significativamente suas dimensões e comportamento mecânico.</p><p>Absorção de umidade: Quando a madeira é exposta a um ambiente úmido, ela absorve água</p><p>da atmosfera, o que causa choque ou expansão. Isso pode ser prejudicial em estruturas que</p><p>desativem a estabilidade dimensional.</p><p>Perda de umidade: Em ambientes secos, a madeira libera água para o ar, resultando em</p><p>encolhimento. Isso é importante em locais com variação de umidade, pois pode causar fissuras</p><p>ou deformações.</p><p>Teor de umidade de equilíbrio: Quando a madeira atinge o ponto em que não ganha nem perde</p><p>mais água em relação ao ambiente, ela atinge seu teor de umidade de equilíbrio. Esse equilíbrio</p><p>é fundamental para garantir a estabilidade da peça ao longo do tempo.</p><p>2. Propriedades Relacionadas à Densidade:</p><p>A densidade da madeira está diretamente relacionada ao seu comportamento mecânico, como</p><p>resistência, dureza e capacidade de suportar cargas. Quanto mais densa a madeira, maior sua</p><p>resistência e durabilidade.</p><p>Densidade aparente: Varia de acordo com a espécie da madeira e seu teor de umidade.</p><p>Madeiras mais densas tendem a ser mais resistentes e resistentes a impactos, mas também</p><p>mais difíceis de trabalhar e mais pesadas.</p><p>Resistência mecânica: A densidade influencia a resistência da madeira à tração, otimização e</p><p>flexão. Em geral, madeiras de alta densidade são mais resistentes à especificidade</p><p>23/09/2024, 18:58 PRV - Prova: 2024C - Estruturas de Aço e Madeira (73204) - Eng. Civil</p><p>https://ucaead.instructure.com/courses/73204/quizzes/411631 7/8</p><p>Pontuação do teste: 1,2 de 4</p><p>* Algumas perguntas ainda não avaliadas</p><p>paralelamente às fibras, o que as torna adequadas para estruturas de suporte de carga.</p><p>Dureza: A dureza da madeira, ligada à sua densidade, relacionada à resistência ao desgaste, à</p><p>abrasão e à penetração. Madeiras mais densas, como o ipê ou o jatobá, são muito mais duras</p><p>que madeiras menos densas, como o pinus ou a madeira de balsa.</p><p>23/09/2024, 18:58 PRV - Prova: 2024C - Estruturas de Aço e Madeira (73204) - Eng. Civil</p><p>https://ucaead.instructure.com/courses/73204/quizzes/411631 8/8</p>
