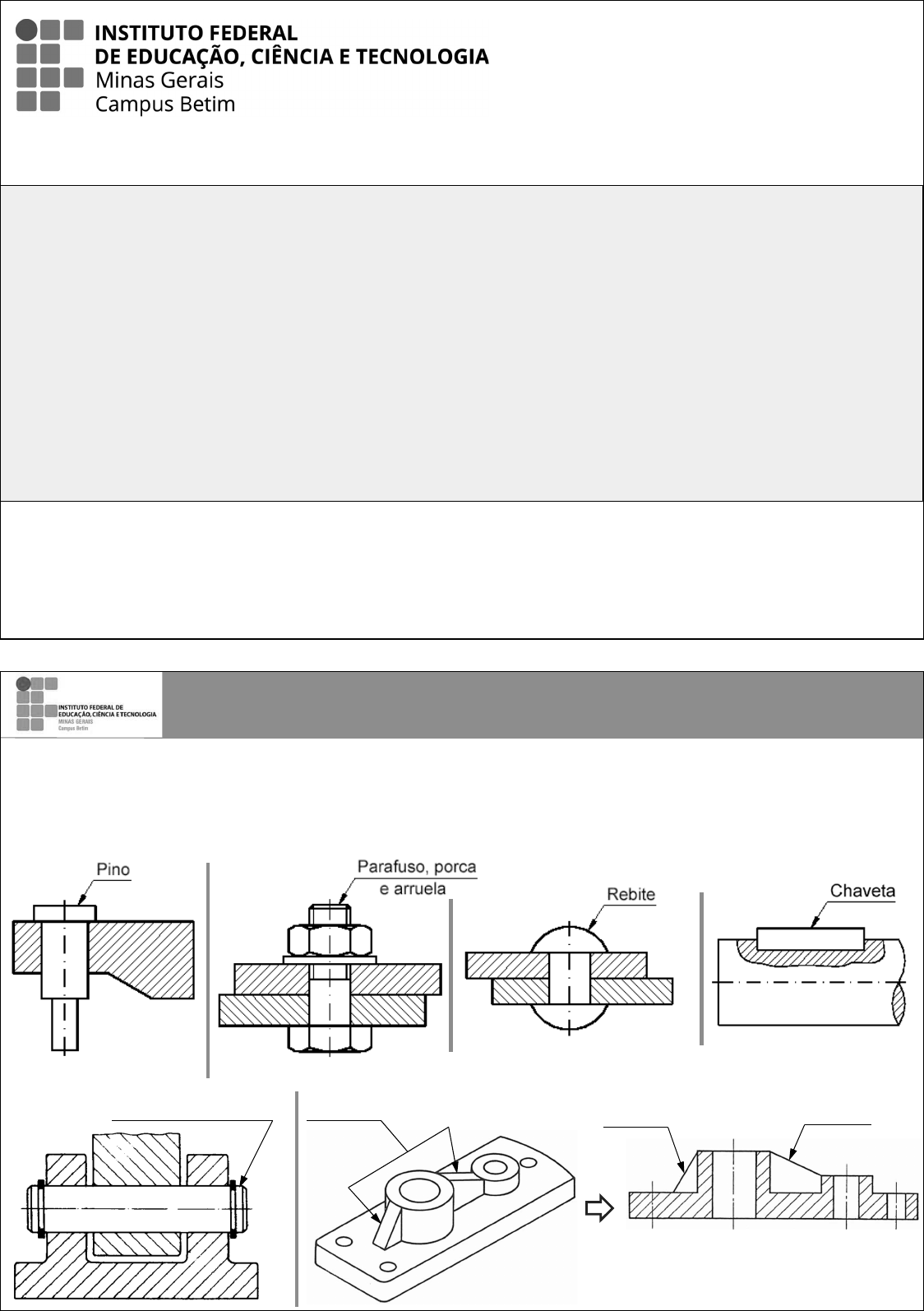

<p>�</p><p>Cursos de Mecânica & Automação</p><p>DESENHO TÉCNICO & DESENHO AUXILIADO POR COMPUTADOR</p><p>TÓPICO: INTRODUÇÃO À OMISSÃO DE CORTE EM DESENHO TÉCNICO</p><p>Professores: Wanderson O. Leite</p><p>wanderson.leite@ifmg.edu.br</p><p>�</p><p>2º. SEMESTRE DE 2023</p><p>OMISSÃO DE CORTE : Introdução</p><p>ABNT NBR 17067(Cap. 6.10): Em Desenho Técnico nervuras, elementos de fixação</p><p>(arruelas, parafusos, porcas, pinos, rebites, etc), eixos, e similares não são representados</p><p>cortados quando desenhados em Cortes ou Seções longitudinais (não são hachurados).</p><p>Eixo e Anel Elástico Nervuras</p><p>Vista Frontal em Corte Total</p><p>Nervura Nervura</p><p>�</p><p>OMISSÃO DE CORTE : Introdução</p><p>Ainda temos: “Orelhas”, braços de polias, dentes de engrenagens e braços de engrenagens.</p><p>�</p><p>Alguns elementos possuem representações</p><p>especiais. Ex. Rolamentos</p><p>Dentes e braços de engrenagens</p><p>Orelha e elementos de</p><p>fixação</p><p>OMISSÃO DE CORTE, NERVURAS: INTRODUÇÃO</p><p>Observe as vistas em Corte, representada a seguir. Os desenhos aparecem totalmente</p><p>hachurado porque os Cortes atingiram totalmente as partes maciças da peça.</p><p>�</p><p>? ?</p><p>Agora, observe os dois modelos, representados em corte. Qual destas duas peças</p><p>corresponde à vista em corte anterior?</p><p>OMISSÃO DE CORTE, NERVURAS: INTRODUÇÃO</p><p>Em Desenho Técnico com omissão de corte, as hachuras são omitidas em alguns elementos</p><p>de construção mecânica, por exemplo, nas NERVURAS, veja o exemplo abaixo</p><p>�</p><p>Compare as duas peças, a seguir. A peça da esquerda é inteiramente sólida, maciça.</p><p>Já a peça da direita, esta com uma nervura ou “mão francesa” apoiando suas laterais.</p><p>Obs.: Omissão quer dizer falta, ausência.</p><p>OMISSÃO DE CORTE, NERVURAS: Representação</p><p>�</p><p>A) NERVURAS</p><p>Note que, embora a nervura seja uma parte maciça, ela foi representada no desenho técnico</p><p>sem hachuras. Na vista em corte, as hachuras da nervura foram omitidas.</p><p>peça sólida/maciça</p><p>peça com nervura</p><p>OMISSÃO DE CORTE, NERVURAS: Representação</p><p>�</p><p>ABNT NBR 17067(Cap. 6.10): As nervuras não são representados cortadas quando</p><p>desenhadas em Cortes ou Seções longitudinais (não são hachurados).</p><p>OMISSÃO DE CORTE, NERVURAS: Outros Exemplos</p><p>�</p><p>3)</p><p>AA</p><p>A-A</p><p>4) 5)</p><p>6)</p><p>OMISSÃO DE CORTE, NERVURAS: Outros Exemplos</p><p>A</p><p>A</p><p>B B</p><p>B</p><p>-B</p><p>A</p><p>-A</p><p>7)</p>
