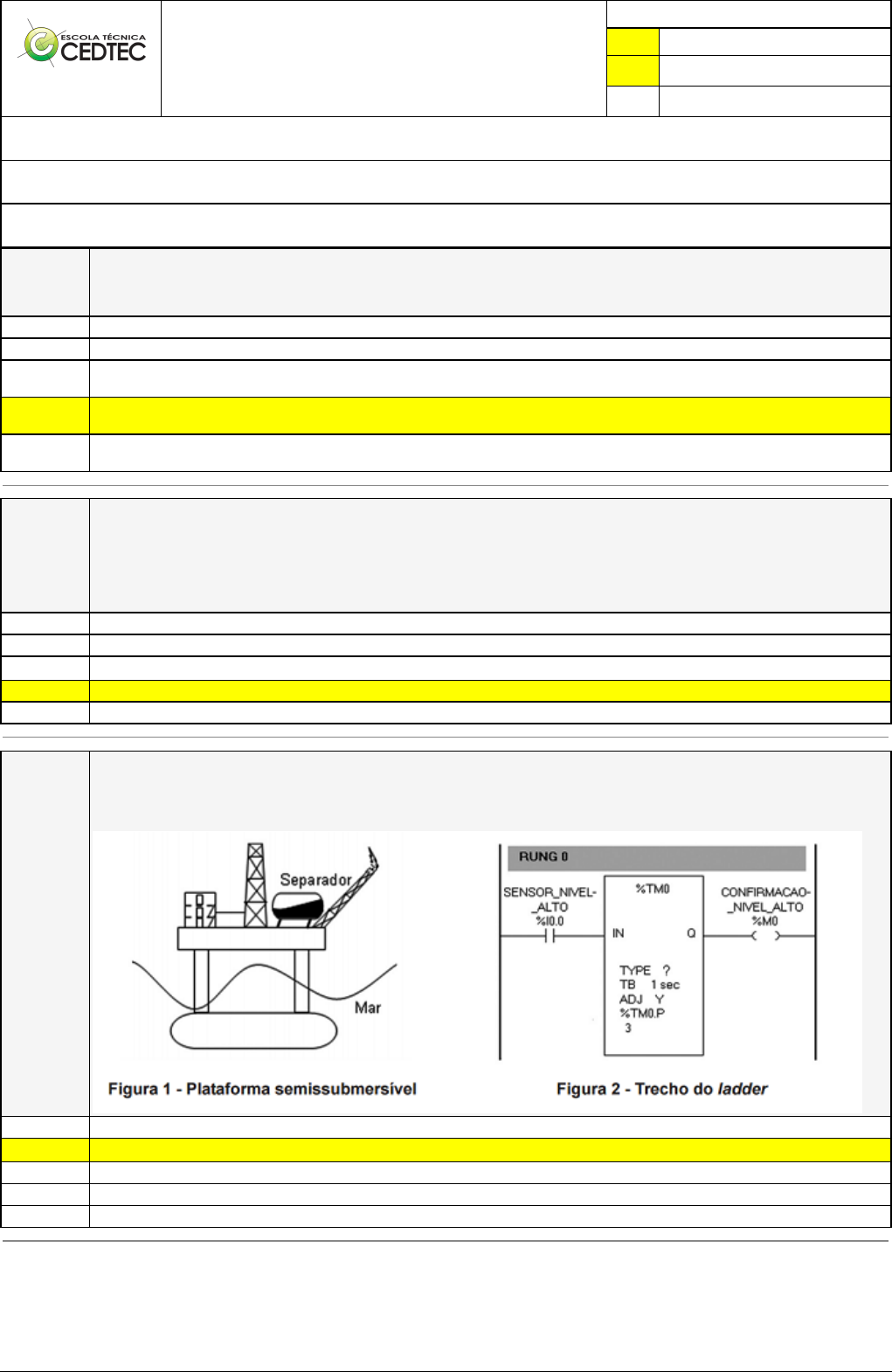

<p>Pincel Atômico - 25/09/2024 11:18:30 1/6</p><p>WESLEY DE OLIVEIRA</p><p>TONOLI</p><p>Avaliação Presencial (EAD)</p><p>Atividade finalizada em 04/09/2024 11:49:15 (2502231 / 1)</p><p>LEGENDA</p><p>Resposta correta na questão</p><p># Resposta correta - Questão Anulada</p><p>X Resposta selecionada pelo Aluno</p><p>Disciplina:</p><p>AUTOMAÇÃO ELÉTRICA [994559] - Avaliação com 20 questões, com o peso total de 51,00 pontos [capítulos - Todos]</p><p>Turma:</p><p>Curso Técnico: Eletrotécnica - Grupo: EAD - 01/24 - EAD ELE [108907]</p><p>Aluno(a):</p><p>91253050 - WESLEY DE OLIVEIRA TONOLI - Respondeu 13 questões corretas, obtendo um total de 33,15 pontos como nota</p><p>[350019_1801</p><p>52]</p><p>Questão</p><p>001</p><p>Uma das partes que compõem o elevador é a caixa de corrida cuja definição é:</p><p>Consiste em uma armação metálica formada por duas longarinas e dois cabeçotes, onde são fixados pesos.</p><p>É o local onde os passageiros entram, apertam o botão e vão para o andar solicitado</p><p>É nome dado ao compartimento do edifício, destinado à colocação da máquina de tração, quadro de comando, painel seletor, limitador de</p><p>velocidade, e de outros componentes da instalação do elevador.</p><p>X É o espaço físico da edificação formado por paredes verticais, fundo do poço e teto, acessado normalmente através das portas de</p><p>pavimento, por onde se movimentam a cabina e o contrapeso.</p><p>Mecanismo motorizado situado sobre a porta da cabina, garante abertura e fechamento das portas do elevador ao chegar no pavimento</p><p>determinado, permitindo o embarque e o desembarque dos passageiros</p><p>[350019_1801</p><p>17]</p><p>Questão</p><p>002</p><p>A Domótica é a automatização e o controle aplicados à residência. Esta automatização e controle se realizam mediante o uso de</p><p>equipamentos que dispõem de capacidade para se comunicar interativamente entre eles</p><p>1-( ) permite maior qualidade de vida</p><p>2-( ) aumenta o bem-estar e a segurança</p><p>3-( ) racionaliza o consumo de energia</p><p>4-( ) e não permite oferecer continuamente novas aplicações.</p><p>Dentre as sentenças podemos definir:</p><p>1(V), 2 (V), 3(V), 4(V)</p><p>1(F), 2 (F), 3(V), 4(F)</p><p>X 1(V), 2 (F), 3(V), 4(F)</p><p>1(V), 2 (V), 3(V), 4(F)</p><p>1(F), 2 (V), 3(V), 4(F)</p><p>[350019_4259</p><p>]</p><p>Questão</p><p>003</p><p>A Figura 1 ilustra uma plataforma semissubmersível sendo movimentada pelas ondas. O alarme de nível alto é constantemente atingido</p><p>por causa do movimento do fluido dentro do separador (tanque de armazenagem e separação de óleo, gás e água). Neste caso, é</p><p>comumente utilizado um filtro no ladder, onde somente ocorrerá o alarme se o sensor permanecer atuado por 3 segundos ou mais (Figura</p><p>2).</p><p>A que tipo de temporizador corresponde esta forma de atuação?</p><p>Timer Off-Delay – TOF</p><p>X Timer On-Delay – TON</p><p>Timer - Delay – TD</p><p>Timer In-Delay – TIN</p><p>Timer - Pulse – TP</p><p>Pincel Atômico - 25/09/2024 11:18:30 2/6</p><p>[350019_4260</p><p>]</p><p>Questão</p><p>004</p><p>Um sistema de controle de nível é composto dos seguintes componentes:</p><p>• 01 x medidor de nível do tipo capacitivo amalógico</p><p>• 02 x lâmpadas para sinalização de nível máximo e nível mínimo</p><p>• 01 x chave de nível</p><p>• 01 x válvula de controle proporcional</p><p>• 02 x válvulas solenoide</p><p>• 01 x botão de liga sistema</p><p>Será utilizado um Controlador Lógico Programável (CLP) para realizar a automação do sistema. Com base nos componentes utilizados, o</p><p>número de entradas digitais, saídas digitais, entradas analógicas e saídas analógicas são, respectivamente:</p><p>3, 5, 0, 0</p><p>1, 3, 2, 2</p><p>2, 2, 1, 3</p><p>X 2, 4, 1, 1</p><p>1, 2, 2, 3</p><p>[350019_1801</p><p>39]</p><p>Questão</p><p>005</p><p>Uma interface homem-máquina, ou IHM como é conhecida, apresenta uma aplicabilidade para que homem e máquina possam se</p><p>comunicar. Quando a demanda do sistema supervisório exige melhores resultados em conectividade, acesso remoto, gráficos e</p><p>flexibilidade na sua aplicação, a IHM recomendada é a caracterizada por:</p><p>Tratamento de dados.</p><p>Acondicionamento de sinais</p><p>Substituição de botoeiras</p><p>X Supervisão</p><p>Medição e comparação.</p><p>[350019_2187</p><p>9]</p><p>Questão</p><p>006</p><p>Dentre as funções de um pressostasto, podemos afirmar que:</p><p>É utilizado para medir a temperatura de um processo.</p><p>Pode ser utilizado para transmitir um sinal analógico correspondente a pressão.</p><p>É utilizado para fazer controle de potência.</p><p>Indica o valor do nível em um processo.</p><p>X Pode ser utilizado em sistemas de segurança em processos que envolvam a variável pressão.</p><p>[350019_4549</p><p>]</p><p>Questão</p><p>007</p><p>Um dos aspectos típicos da automação flexível é</p><p>Mapa de memória.</p><p>Nenhuma das opções.</p><p>Análise da performance do sistema.</p><p>Desenvolvimento de software de comunicação para interfacear os dispositivos.</p><p>X Elevados investimentos do sistema global.</p><p>[350019_9399</p><p>]</p><p>Questão</p><p>008</p><p>A codificação ISA para um instrumento tipo LAHH representa um:</p><p>Elemento primário de vazão</p><p>Alarme de nível baixo</p><p>X Nível de alarme alto</p><p>Alarme de nível alto</p><p>Alarme de nível alto alto</p><p>[350019_8153</p><p>]</p><p>Questão</p><p>009</p><p>Todas as alternativas abaixo corresponde há uma parte do PLC, EXECETO.</p><p>Cartão de Entrada</p><p>CPU</p><p>Cartão de Saída</p><p>X Botoeria</p><p>Memória</p><p>Pincel Atômico - 25/09/2024 11:18:30 3/6</p><p>[350019_8152</p><p>]</p><p>Questão</p><p>010</p><p>Qual das alternativas abaixo é um circuito auxiliar responsável por atuar em casos de falha no PLC.</p><p>POWER ON SET</p><p>POWER ON RESET</p><p>Programa do Usuário</p><p>POWER OFF RESET</p><p>X Nenhuma das alternativas</p><p>[350021_4551</p><p>]</p><p>Questão</p><p>011</p><p>Dentre as funções de um pressostasto, podemos afirmar que:</p><p>X Pode ser utilizado em sistemas de segurança em processos que envolvam a variável pressão.</p><p>É utilizado para medir a temperatura de um processo.</p><p>Indica o valor do nível em um processo.</p><p>É utilizado para fazer controle de potência.</p><p>Pode ser utilizado para transmitir um sinal analógico correspondente a pressão.</p><p>[350021_7205</p><p>2]</p><p>Questão</p><p>012</p><p>Abaixo é representada a conexão de três botões, B1, B2 e B3 a uma interface de entrada de um Controlador Lógico Programável - CLP,</p><p>que possuí uma lâmpada L conectada à sua interface de saída.</p><p>Considerando que B1 e B2 são botões normalmente abertos, e B3 é um normalmente fechadi, deseja-se que?</p><p>- Caso B3 esteja fechado, L acenda quando B1 ou B2 estejam fechados.</p><p>- Caso B3 esteja aberto, L não deve acender.</p><p>Um possível programa eleborado em Diagrama em Escada que atende à condição especificada é:</p><p>X</p><p>Pincel Atômico - 25/09/2024 11:18:30 4/6</p><p>[350021_4258</p><p>]</p><p>Questão</p><p>013</p><p>Considerando os programas para CLP em linguagem de relés (diagrama de contatos) mostrados na figura abaixo, onde A, B e C são os</p><p>contatos das entradas e a saída é representada pela lâmpada L, assinale a alternativa correta:</p><p>Em ambos os diagramas uma das condições de acendimento da lâmpada L é o fechamento do contato da entrada C.</p><p>No diagrama da esquerda a lâmpada L somente acenderá se todas as entradas estiverem energizadas ao mesmo tempo.</p><p>X No diagrama da direita não é possível acender a lâmpada se a entrada A não estiver energizada.</p><p>Os dois programas são equivalentes, isto é, para as mesmas entradas energizadas as lâmpadas L acenderão nos dois diagramas.</p><p>No diagrama da direita, como a entrada B está associada à entrada A através de uma função “E” lógica, a lâmpada L somente acenderá se</p><p>A estiver energizada.</p><p>[350021_8147</p><p>]</p><p>Questão</p><p>014</p><p>Qual dos instrumento abaixo é destinado a SOMENTE medição local da varivel de vazão.</p><p>Régua Graduada</p><p>Pirômetro</p><p>Manômetro.</p><p>X Rotâmetro.</p><p>Termômetro.</p><p>[350021_4257</p><p>]</p><p>Questão</p><p>015</p><p>Controladores lógico programáveis (CLPs) são sistemas eletrônicos digitais que utilizam memórias programáveis para armazena</p><p>mento interno de funções tais como controlar máquinas ou processos através de módulos de entradas e saídas analógicas ou</p><p>digitais. Analise as seguintes afirmativas sobre o uso de CLPs:</p><p>I. O uso de CLPs pode substituir os painéis de relés em praticamente todas as aplicações.</p><p>II. Entre as vantagens do uso de CLPs sobre o uso de painéis de relés pode-se citar a diminuição do custo em processos complexos, a</p><p>fácil instalação, a diminuição do espaço necessário para instalação e a confiabilidade.</p><p>III. Pode-se fornecer energia a um motor elétrico de até 50 kW diretamente de um módulo de saída do CLP para permitir o controle do</p><p>seu acionamento.</p><p>IV. Mesmo em aplicações extremamente simples utiliza-se o CLP para reduzir os custos, quando</p><p>comparados com o csto do uso de</p><p>painéis de relés.</p><p>Assinale a alternativa correta.</p><p>As afirmativas I, II, III e IV são verdadeiras.</p><p>X Apenas as afirmativas I e II são verdadeiras.</p><p>Apenas as afirmativas I e III são verdadeiras.</p><p>Apenas as afirmativas I e IV são verdadeiras.</p><p>Apenas as afirmativas II e III são verdadeiras.</p><p>[350021_9404</p><p>]</p><p>Questão</p><p>016</p><p>Os transmissores de sinais podem ser classificados, com respeito ao tipo de sinal de transmissão, como pneumáticos, hidráulicos,</p><p>elétricos, digitais e via rádio. Que transmissores têm aplicação indicada para ambientes explosivos?</p><p>X Pneumáticos e hidráulicos</p><p>Elétricos e a rádio</p><p>Hidráulicos e a rádio</p><p>Pincel Atômico - 25/09/2024 11:18:30 5/6</p><p>Pneumáticos e elétricos</p><p>Digitais e a rádio</p><p>[350018_1801</p><p>26]</p><p>Questão</p><p>017</p><p>Dada a tabela abaixo:</p><p>Analisando as informações acima, analise os fatores que propiciaram a evolução destas tecnologias, excetuando-se:</p><p>Tem havido um profundo desinteresse pelas tecnologias emergentes nos próximos anos, dentre elas estão: os media centers, o</p><p>monitoramento a distância, o controle de iluminação e o home care.</p><p>Nas economias mais desenvolvidas, o cenário para as chamadas “casas inteligentes” tem evoluído de maneira muito positiva nos últimos</p><p>anos. Tem contribuído para isso a crescente popularização de diversas tecnologias, seja pelo aspecto educativo do consumidor, seja pelos</p><p>preços decrescentes.</p><p>X Sistemas automatizados que contenham apelo pela sustentabilidade, economia de energia e preservação de recursos naturais estão sendo</p><p>cada vez mais requisitados.</p><p>Soma-se a isso a oferta abundante e barata de serviços de comunicação, como acesso em banda larga, diversas modalidades de</p><p>conteúdo digital, downloads de músicas e filmes, etc.</p><p>Incorporar tecnologia às residências que constroem é um importante diferencial mercadológico.</p><p>[350018_1801</p><p>58]</p><p>Questão</p><p>018</p><p>Ao observar o esquema elétrico de ligação do CLP e o programa em LADDER, considerando I1, I2, I3, como entradas digitais e O1, O2, as</p><p>saídas a relé do CLP, pode-se afirmar que:</p><p>Ao ser pressionada a botoeira S1, o contator K1 é ligado, permanecendo nesta condição mesmo se a botoeira for liberada.</p><p>Dependendo da aplicação, como em um comando com partida direta com reversão, deve-se evitar pressionar as botoeiras S2 e S3</p><p>simultaneamente, pois os dois contatores, K1 e K2, também seriam ligados simultaneamente, o que poderia levar a um curto circuito.</p><p>Ao ser pressionada a botoeira S2, o contator K1 é ligado, permanecendo nesta condição mesmo se a botoeira for liberada. Se nesta</p><p>situação a botoeira S3 for pressionada, o contator K1 será desligado e o contator K2 será ligado.</p><p>Ao ser pressionada a botoeira S2, o contator K1 é ligado, permanecendo nesta condição mesmo se a botoeira for liberada. Enquanto</p><p>permanecer ligado, o contator K1 impede o acionamento do contator K2 diretamente pela botoeira S3.</p><p>X Ao ser pressionada a botoeira S1, qualquer contator que esteja em funcionamento será desligado. Ela deve ser pressionada sempre que</p><p>se desejar mudar o contator que está funcionando.</p><p>[350018_1801</p><p>25]</p><p>Questão</p><p>019</p><p>Dada a figura abaixo</p><p>Analise:</p><p>A Figura apresenta um exemplo de como os elementos básicos se comunicam. A esquerda dessa figura estão os sensores, que as vezes</p><p>encaminham as informações sobre algum evento como chuva, mas vento não. Aos controladores (ao centro) e estes por sua vez acionam</p><p>os ativadores (à direita), de acordo com a tarefa programada para aquele evento, como por exemplo abrir a persiana. As interfaces</p><p>(interruptores, celular etc.) se conectam diretamente aos controladores de forma a permitir que o usuário visualize as informações e interaja</p><p>com o sistema de automação. Diversos barramentos podem ser utilizados na comunicação entre os elementos básicos (rede elétrica,</p><p>telefônica etc.).</p><p>Pincel Atômico - 25/09/2024 11:18:30 6/6</p><p>A Figura apresenta um exemplo de como os elementos básicos se comunicam. A esquerda dessa figura estão os sensores, que as vezes</p><p>encaminham as informações sobre algum evento como chuva, mas vento não. Aos controladores (ao centro) e estes por sua vez acionam</p><p>os ativadores (à direita), de acordo com a tarefa não programada para aquele evento, como por exemplo abrir a persiana. As interfaces</p><p>(interruptores, celular etc.) se conectam diretamente aos controladores de forma a permitir que o usuário visualize as informações e interaja</p><p>com o sistema de automação. Diversos barramentos podem ser utilizados na comunicação entre os elementos básicos (rede elétrica,</p><p>telefônica etc.).</p><p>A Figura apresenta um exemplo de como os elementos básicos se comunicam. A esquerda dessa figura estão os sensores, que</p><p>encaminham as informações sobre algum evento como chuva, mas vento não. Aos controladores (ao centro) e estes por sua vez acionam</p><p>os ativadores (à direita), de acordo com a tarefa não programada para aquele evento, como por exemplo abrir a persiana. As interfaces</p><p>(interruptores, celular etc.) se conectam indiretamente aos controladores de forma a permitir que o usuário visualize parcialmente as</p><p>informações e não interaja com o sistema de automação. Diversos barramentos podem ser utilizados na comunicação entre os elementos</p><p>básicos (rede elétrica, telefônica etc.).</p><p>A Figura apresenta um exemplo de como os elementos básicos se comunicam. A esquerda dessa figura estão os sensores, que as vezes</p><p>encaminham as informações sobre algum evento como chuva, mas vento não. Aos controladores (ao centro) e estes por sua vez acionam</p><p>os ativadores (à direita), de acordo com a tarefa não programada para aquele evento, como por exemplo abrir a persiana. As interfaces</p><p>(interruptores, celular etc.) se conectam indiretamente aos controladores de forma a permitir que o usuário visualize as informações e</p><p>interaja com o sistema de automação. Diversos barramentos podem ser utilizados na comunicação entre os elementos básicos (rede</p><p>elétrica, telefônica etc.).</p><p>X</p><p>A Figura apresenta um exemplo de como os elementos básicos se comunicam. A esquerda dessa figura estão os sensores, que</p><p>encaminham as informações sobre algum evento chuva, vento. Aos controladores (ao centro) e estes por sua vez acionam os ativadores (à</p><p>direita), de acordo com a tarefa programada para aquele evento, como por exemplo abrir a persiana. As interfaces (interruptores, celular</p><p>etc.) se conectam diretamente aos controladores de forma a permitir que o usuário visualize as informações e interaja com o sistema de</p><p>automação. Diversos barramentos podem ser utilizados na comunicação entre os elementos básicos (rede elétrica, telefônica etc.).</p><p>[350018_1800</p><p>92]</p><p>Questão</p><p>020</p><p>Entre os vários conceitos básicos e termos utilizados frequentemente em automação industrial, pode-se citar os seguintes: Processo</p><p>automatizado, Sensor, Atuador, Controlador Lógico Programável (CLP) e Programa ou Software. Nesse contexto, sobre Programa ou</p><p>Software, é CORRETO afirmar que é:</p><p>Utilizado para alterar fisicamente uma variável manipulada, que pode ser uma válvula utilizada para restringir a passagem de um fluido,</p><p>bombas para regular o fluxo, entre outras.</p><p>Programado em uma linguagem de programação de maneira a executar funções aritméticas e lógicas, além de possuir entradas para</p><p>aquisição de dados.</p><p>X Um conjunto de instruções lógicas, sequencialmente organizadas, as quais indicam ao controlador as ações a serem executadas.</p><p>Conectado à variável de processo e mede suas alterações, dispositivos que causam alguma mudança nas suas propriedades de acordo</p><p>com mudanças nas condições do processo.</p><p>Utilizado para criar, inventar, projetar, transformar, produzir, controlar, manter e usar produtos ou sistemas.</p>
