Fornecimento de tensão secundária de distribuição

Prévia do material em texto

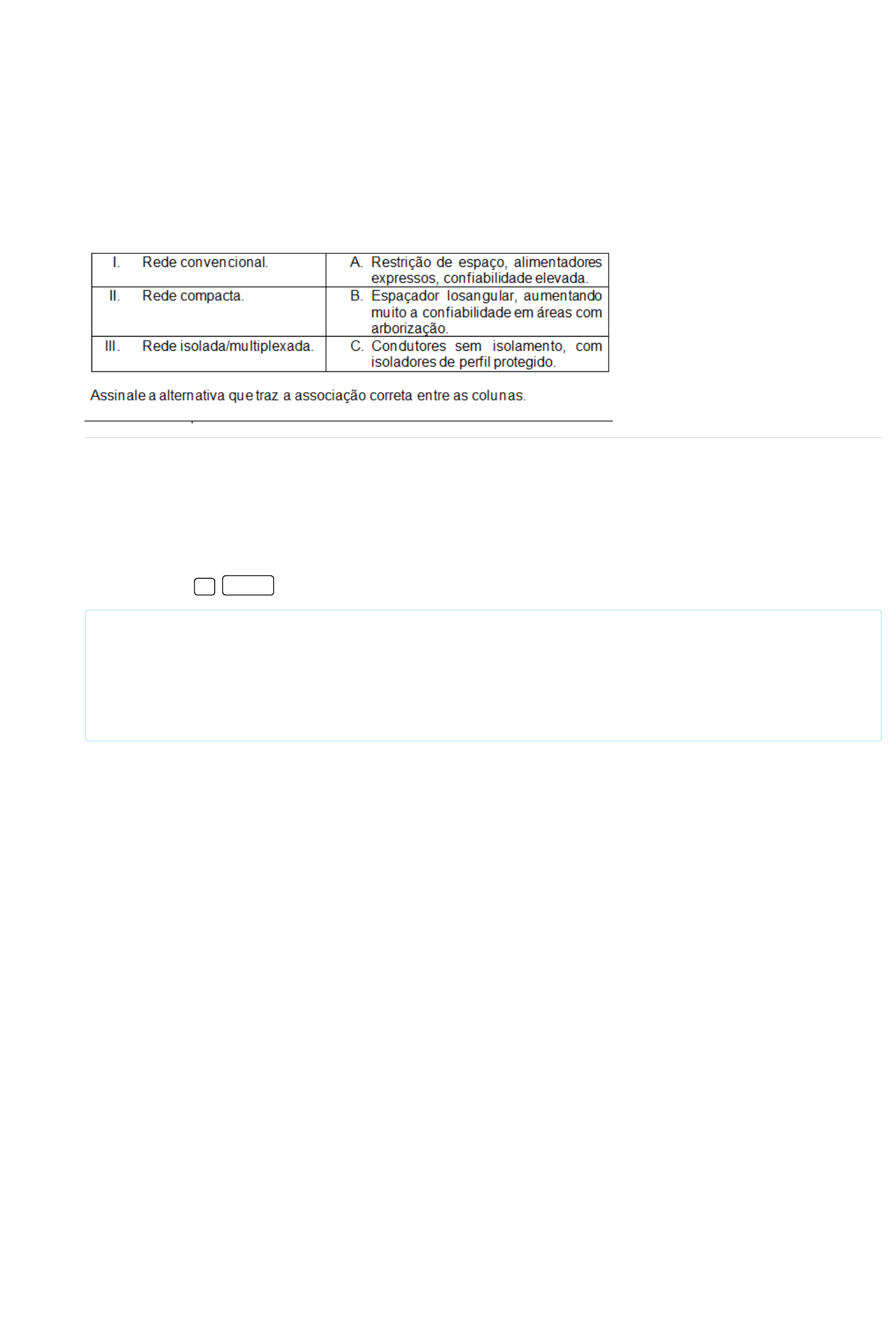

<p>Fornecimento de tensão secundária de distribuição</p><p>Professor(a): Renato Kazuo Miyamoto (Mestrado acadêmico)</p><p>1)</p><p>2)</p><p>Prepare-se! Chegou a hora de você testar o conhecimento adquirido nesta disciplina. A Avaliação Virtual (AV) é composta por questões objetivas e</p><p>corresponde a 100% da média final. Você tem até cinco tentativas para “Enviar” as questões, que são automaticamente corrigidas. Você pode</p><p>responder as questões consultando o material de estudos, mas lembre-se de cumprir o prazo estabelecido. Boa prova!</p><p>As redes de distribuição secundária são classificadas de acordo com suas características construtivas e operacionais. A escolha por</p><p>determinada topologia de rede leva em consideração a infraestrutura, o custo e a confiabilidade.</p><p>Analise as afirmativas a seguir e associe as colunas:</p><p>Alternativas:</p><p>I – A; II – B; III – C.</p><p>I – C; II – A; III – B.</p><p>I – A; II – C; III – B.</p><p>I – B; II – C; III – A.</p><p>I – C; II – B; III – A.  CORRETO</p><p>Código da questão: 72432</p><p>Sobre entradas de serviço, a partir da figura a seguir, analise as afirmativas:</p><p>Figura | Exemplo de esquema de ligação</p><p>Resolução comentada:</p><p>Sobre o atendimento às redes de distribuição secundária, a rede convencional (I) é caracterizada por possuir condutores sem</p><p>isolamento, com isoladores de perfil protegido (C). A rede compacta (II) utiliza espaçador losangular, aumentando muito a</p><p>confiabilidade em áreas com arborização (B). A rede isolada/multiplexada (III) possui como características a restrição de espaço,</p><p>alimentadores expressos e uma confiabilidade elevada (A).</p><p>Audiodescrição: Início da descrição. A imagem mostra um exemplo de ligação interna em uma caixa de medição. É possível observar uma</p><p>entrada a quatro fios, em que o condutor neutro está conectado por parafusos, na caixa, e segue por um eletroduto, que interligará ao</p><p>condutor terra (PE).</p><p>Os quatro fios seguem até um medidor de energia, com a indicação kWh. Após a saída dos condutores, do medidor de energia, as três fases</p><p>são ligadas a um disjuntor de proteção e seguem até o consumidor. Fim da descrição.</p><p>I. A indicação “NOTA 1” ilustra o condutor de aterramento.</p><p>II. A indicação “NOTA 2” indica um conector parafuso para a conexão do DPS ao condutor fase.</p><p>III. A indicação “NOTA 4” indica um conector parafuso para a ligação entre a caixa e o condutor neutro. IV. O disjuntor tripolar é do tipo</p><p>residual, já que interliga o condutor neutro.</p><p>V. A ligação é do tipo trifásica a quatro fios.</p><p>Assinale a alternativa que apresenta corretamente quais afirmativas são corretas.</p><p>Referência: COMPANHIA PARANAENSE DE ENERGIA. NTC 901100, Normas Técnicas COPEL. Fornecimento em Tensão Secundária de</p><p>Distribuição. Curitiba: Copel Distribuição, 2020.</p><p>Alternativas:</p><p>IV e V, apenas.</p><p>III e IV, apenas.</p><p>I, II e IV, apenas.</p><p>II e III, apenas.</p><p>I, III e V, apenas.  CORRETO</p><p>Resolução comentada:</p><p>A afirmação “A indicação “NOTA 1” ilustra o condutor de aterramento” está CORRETA. A afirmação “A indicação “NOTA 2” indica um</p><p>conector parafuso para a conexão do DPS ao condutor fase” é FALSA. Trata-se de um conector parafuso, no entanto, que realiza a</p><p>conexão ao aterramento. A afirmação “A indicação “NOTA 4” indica um conector parafuso para a ligação entre a caixa e o condutor</p><p>neutro” está CORRETA. A afirmação “O disjuntor tripolar é do tipo residual, já que interliga o condutor neutro” é FALSA. O disjuntor é</p><p>tripolar sem a ligação com o neutro.</p><p>A afirmação “A ligação é do tipo trifásica a quatro fios” está CORRETA.</p><p>3)</p><p>4)</p><p>Código da questão: 72433</p><p>Alternativas:</p><p>I – C; II – B; III – A.</p><p>I – A; II – C; III – B.</p><p>I – A; II – B; III – C.</p><p>I – B; II – C; III – A.</p><p>I – C; II – A; III – B.  CORRETO</p><p>Código da questão: 72442</p><p>Sobre as caixas para equipamentos de medição e proteção, de acordo com a NTC 901100 (2020) e ANEEL (2012), analise as afirmativas a</p><p>seguir e assinale-as com V (verdadeiro) ou F (falso):</p><p>( ) As caixas para equipamentos de medição e proteção podem ser confeccionadas de material de chapa de aço-carbono, alumínio ou do tipo</p><p>polimérico.</p><p>( ) A fixação das caixas de medição deve ser realizada em muro preferencialmente distante da via pública, de modo a evitar furtos.</p><p>( ) As caixas de passagem em solo devem ser construídas em local de acesso facilitado e não devem ser submetidas a elevado esforço</p><p>mecânico.</p><p>( ) O disjuntor deve apresentar a marcação visível da corrente nominal e ser corretamente instalado considerando a posição da alavanca.</p><p>( ) Dois disjuntores devem ser instalados na caixa de medição, um destinado à proteção da edificação, e o outro, à proteção do ramal de</p><p>ligação.</p><p>Referências:</p><p>COMPANHIA PARANAENSE DE ENERGIA. NTC 901100, Normas Técnicas COPEL. Fornecimento em Tensão Secundária de Distribuição. Curitiba:</p><p>Copel Distribuição, 2020. AGÊNCIA NACIONAL DE ENERGIA ELÉTRICA. Resolução Normativa 414/2010: atualizada até a REN 499/2012/</p><p>Agência Nacional de Energia Elétrica. Brasília: ANEEL, 2012.</p><p>Assinale a alternativa que contenha a sequência correta.</p><p>Alternativas:</p><p>V – F – V – F – F.</p><p>V – F – V – V – F.  CORRETO</p><p>V – F – F – V – V</p><p>F – F – V – F – V.</p><p>F – V – F – V – F.</p><p>Resolução comentada:</p><p>Sobre as rotinas de desenergização das instalações elétricas, o seccionamento (I) consiste no desligamento do circuito ou quadro de</p><p>energia para uma intervenção e, sempre que possível, realizar em corte visível por meio de chaves tipo faca ou pela retirada de fusíveis</p><p>(C). O impedimento de reenergização (II) é um travamento mecânico de disjuntor ou quadro de energia (A) que impossibilita a</p><p>reenergização inadvertida. A constatação de ausência de tensão (III) é a verificação dos níveis de tensão após o disjuntor e/ou fusível</p><p>(B).</p><p>Resolução comentada:</p><p>5)</p><p>6)</p><p>Código da questão: 72426</p><p>A tarifação de energia elétrica no sistema de distribuição é realizada levando em consideração os investimentos em infraestrutura e os</p><p>custos operacionais. Analise a figura a seguir, que ilustra a curva de carga para dois consumidores. Figura | Exemplo de curva de carga</p><p>Audiodescrição: Início da descrição. A imagem mostra um exemplo de curva de carga para dois consumidores. É possível observar que a curva</p><p>é analisada de acordo com a demanda de consumo em kW, de acordo com a variação do tempo em horas.</p><p>Observa-se que o consumidor 1 tem baixo fator de carga, alta demanda máxima e baixa energia absorvida. O consumidor 2 é oposto as</p><p>características do consumidor 1. Fim da descrição.</p><p>Sobre a tarifação da energia elétrica e de acordo com o exemplo da figura, assinale a alternativa correta.</p><p>Referência: KAGAN, N; DE OLIVEIRA, C. C. B.; ROBBA, E. J. Introdução aos Sistemas de Distribuição de Energia Elétrica. São Paulo: Blucher, 2005.</p><p>.</p><p>Alternativas:</p><p>O consumidor 2 possui maior valor de demanda máxima.</p><p>O consumidor 1 tem baixo fator de carga, alta demanda máxima e baixa energia absorvida.  CORRETO</p><p>O consumidor 1 tem um consumo médio em kW/dia maior se comparado ao consumidor 2.</p><p>O consumidor 2 tem baixo fator de carga, alta demanda máxima e baixa energia absorvida.</p><p>Se a tarifação for baseada na energia absorvida (monômia), o consumidor 2 pagaria menos que o consumidor 1.</p><p>Código da questão: 72434</p><p>Analise a afirmação sobre as perdas no fornecimento de tensão secundária: Existem dois tipos de perdas: _________. As _________ estão</p><p>relacionadas a dois fatores: furto de energia e fraude de energia.</p><p>O _________ consiste no desvio direto de energia elétrica da distribuidora destinado a um consumidor ilegal, que utiliza a energia elétrica sem</p><p>que ela seja contabilizada.</p><p>A _________ ocorre quando o consumidor é devidamente registrado com uma unidade consumidora, no entanto realiza alterações no sistema</p><p>de fiações elétricas ou no relógio medidor, de modo a pagar por apenas parte de seu consumo de energia gasto.</p><p>A afirmação “As caixas para equipamentos de medição e proteção podem ser confeccionadas de material de chapa de aço-carbono,</p><p>alumínio ou do tipo polimérico’’ é VERDADEIRA. A afirmação “A fixação das caixas de medição deve ser realizada em muro</p><p>preferencialmente distante da via pública,</p><p>de modo a evitar furtos” é FALSA, pois a fixação das caixas de medição deve ser em</p><p>proximidade com a via pública, de modo a favorecer a leitura do consumo de energia. A afirmação “As caixas de passagem em solo</p><p>devem ser construídas em local de acesso facilitado, e não devem ser submetidas a elevado esforço mecânico” é VERDADEIRA. A</p><p>afirmação “O disjuntor deve apresentar a marcação visível da corrente nominal e ser corretamente instalado considerando a posição da</p><p>alavanca” é VERDADEIRA. A afirmação “Dois disjuntores devem ser instalados na caixa de medição, um destinado à proteção da</p><p>edificação, e o outro, à proteção do ramal de ligação” é FALSA, pois deve ocorrer a instalação de um único disjuntor de proteção na</p><p>caixa de medição.</p><p>Resolução comentada:</p><p>A alternativa correta é apresentada como: “O consumidor 1 tem baixo fator de carga, alta demanda máxima e baixa energia absorvida”.</p><p>O consumidor 2 possui o oposto dessas características. Ainda, o consumidor 1 possui menor consumo médio (180kW/dia) se</p><p>comparado ao consumidor 2 (380kW/dia). Além disso, o consumidor 1 possui o maior valor de demanda máxima (50kW). Por fim, se a</p><p>tarifação for baseada na energia absorvida (monômio), o consumidor 1 pagaria menos que o consumidor 2.</p><p>7)</p><p>8)</p><p>Assinale a alternativa que completa adequadamente as lacunas.</p><p>Alternativas:</p><p>As técnicas e as comerciais; perdas técnicas; furto de energia; fraude de energia.</p><p>As técnicas e as comerciais; perdas comerciais; furto de energia; fraude de energia.  CORRETO</p><p>As potenciais e as eletromagnéticas; perdas eletromagnéticas; furto de energia; fraude de energia.</p><p>As potenciais e as eletromagnéticas; perdas potenciais; fraude de energia; furto de energia.</p><p>As técnicas e as comerciais; perdas técnicas; fraude de energia; furto de energia.</p><p>Código da questão: 72430</p><p>Sobre os níveis de tensão fornecidos pela concessionária de energia elétrica, são classificados em grupos, de acordo com as resoluções</p><p>1000/2021 e 414/2010 da ANEEL. São conhecidos como grupos tarifários, e sua aplicação consiste em auxiliar na classificação dos</p><p>consumidores para facilitar um ajuste dos preços de acordo com o perfil do consumidor. Sobre as classificações em grupos tarifários, assinale</p><p>a alternativa que apresenta o grupo no qual a fornecimento de tensão ocorre para limites superiores a 230kV.</p><p>Alternativas:</p><p>Consumidor do Grupo A2.</p><p>Consumidor do Grupo A4.</p><p>Consumidor do Grupo B4.</p><p>Consumidor do Grupo B1.</p><p>Consumidor do Grupo A1.  CORRETO</p><p>Código da questão: 72429</p><p>Audiodescrição: Início da descrição. A imagem mostra três exemplos de entradas de serviço, com edificações, e as respectivas limitações de</p><p>muros e do alinhamento frontal da rua. Da esquerda para a direita, temos: na</p><p>Resolução comentada:</p><p>No que diz respeito às perdas no fornecimento de tensão secundária, existem dois tipos de perdas: as técnicas e as comerciais. As</p><p>perdas comerciais estão relacionadas a dois fatores: furto de energia e fraude de energia. O furto de energia consiste no desvio direto</p><p>de energia elétrica da distribuidora destinado a um consumidor ilegal, que utiliza a energia elétrica sem que ela seja contabilizada. A</p><p>fraude de energia ocorre quando o consumidor é devidamente registrado com uma unidade consumidora, no entanto realiza</p><p>alterações no sistema de fiações elétricas ou no relógio medidor, de modo a pagar por apenas parte de seu consumo de energia gasto.</p><p>Resolução comentada:</p><p>A alternativa que apresenta o grupo no qual a fornecimento de tensão ocorre para limites superiores a 230kV é o consumidor do Grupo</p><p>A1. O consumidor A2 possui fornecimento com níveis de tensão entre 138kV e 230kV. O consumidor do tipo A4 é dedicado ao</p><p>fornecimento de tensão entre 2,3kV e 25kV. O consumidor do grupo B1 é de caráter residencial, para tensões inferiores a 2,3kV. O</p><p>Grupo B4 é destinado ao sistema de iluminação pública, para tensões inferiores a 2,3kV.</p><p>9)</p><p>primeira edificação, é possível observar que não há espaço lateral para a instalação de poste de entrada de serviço. Na segunda edificação,</p><p>observa-se que há espaço para a instalação de poste para entrada de serviço. Na terceira edificação, observa-se que não há espaço lateral</p><p>para a instalação de poste de entrada de serviço, no entanto há altura suficiente para a ancoragem de ramal aéreo na fachada. Fim da</p><p>descrição.</p><p>I. Na edificação representada por G, é possível observar que não há espaço lateral para a instalação de poste de entrada de serviço, assim, o</p><p>atendimento pode ser realizado por um ramal de entrada subterrâneo.</p><p>II. Na edificação representada por F, é possível observar que há espaço para a instalação de poste para entrada de serviço. Assim, pode-se</p><p>optar por poste instalado no alinhamento frontal, utilizando ligação aérea.</p><p>III. Na edificação representada por F, é possível observar que, devido à altura elevada da edificação, é necessário um padrão ancorado na face</p><p>frontal.</p><p>IV. Na edificação representada por H, é possível observar que não há espaço lateral para a instalação de poste de entrada de serviço e há</p><p>altura suficiente para a ancoragem de ramal aéreo na fachada.</p><p>V. Na edificação representada por H, é possível observar que há espaço para a instalação de poste para entrada de serviço.</p><p>Assinale a alternativa que apresenta corretamente quais afirmativas são corretas.</p><p>Referência: COMPANHIA PARANAENSE DE ENERGIA. NTC 901100, Normas Técnicas COPEL. Fornecimento em Tensão Secundária de</p><p>Distribuição. Curitiba: Copel Distribuição, 2020.</p><p>Alternativas:</p><p>I, III e V, apenas.</p><p>I, II e IV, apenas.  CORRETO</p><p>II e III, apenas.</p><p>III e IV, apenas.</p><p>IV e V, apenas.</p><p>Código da questão: 72428</p><p>Sobre o fornecimento de tensão secundária de distribuição, algumas normativas e resoluções norteiam os projetos, de modo a garantir uma</p><p>padronização de acordo com os critérios estabelecidos pela ANEEL e com a regionalidade da concessionária fornecedora de energia. Um</p><p>exemplo é a normativa técnica que aborda o fornecimento em tensão secundária de distribuição para o estado do Paraná, ou a normativa de</p><p>regulamentação para fornecimento de energia elétrica a consumidores em baixa tensão para o Rio de Janeiro.</p><p>Assim, sobre as normas técnicas e resoluções, assinale a alternativa que apresenta normas diretamente relacionadas ao fornecimento de</p><p>tensão secundária de distribuição.</p><p>Alternativas:</p><p>Portaria Interministerial nº 1007/2010, RN414/2010 e NBR 5410.</p><p>Decreto nº 5.820/2006, NBR 5410 e NTC 901100.</p><p>Programa de Racionalização CONPET, NTC 901100 e NR 18.</p><p>NTC 901100, RN 414/2010 e RECON-BT.  CORRETO</p><p>Instrução Normativa SLTI nº 02/2014/MPOG, RECON-BT e NR 10.</p><p>Resolução comentada:</p><p>A afirmação “Na edificação representada por G, é possível observar que não há espaço lateral para a instalação de poste de entrada de</p><p>serviço, assim, o atendimento pode ser realizado por um ramal de entrada subterrâneo” está CORRETA. A afirmação “Na edificação</p><p>representada por F, é possível observar que há espaço para a instalação de poste para entrada de serviço. Assim, pode-se optar por</p><p>poste instalado no alinhamento frontal, utilizando ligação aérea” está CORRETA. A afirmação “Na edificação representada por F, é</p><p>possível observar que, devido à altura elevada da edificação, é necessário um padrão ancorado na face frontal” está INCORRETA, pois</p><p>não há altura para ancoragem no alinhamento frontal (deve ser superior a 5,70 do solo) e, ainda, a ilustração demostra uma entrada</p><p>aérea. A afirmação “Na edificação representada por H, é possível observar que não há espaço lateral para a instalação de poste de</p><p>entrada de serviço e há altura suficiente para a ancoragem de ramal aéreo na fachada” está CORRETA, pois observa-se um sobrado com</p><p>padrão ancorado. A afirmação “Na edificação representada por H, é possível observar que há espaço para a instalação de poste para</p><p>entrada de serviço” está INCORRETA, pois não há espaço para instalação de poste para entrada de serviço.</p><p>Resolução comentada:</p><p>A alternativa que apresenta normas diretamente relacionadas ao fornecimento de tensão secundária contempla: NTC 901100,</p><p>RN414/2010</p><p>e RECON-BT. A NTC901100 apresenta os critérios para o fornecimento em tensão secundária de distribuição da COPEL; a</p><p>RN 414/2010 estabelece as condições gerais de fornecimento de energia segundo a ANEEL; a RECON-BT apresenta os critérios para a</p><p>10)</p><p>Código da questão: 72424</p><p>Analise a afirmação sobre o fornecimento de energia elétrica: O padrão de entrada de energia é responsável pela conexão das unidades</p><p>consumidoras à _________. Assim, cada unidade consumidora deve dispor de um _________ que computa o consumo do consumidor em</p><p>_________.</p><p>Por isso, para que possamos definir o tipo de padrão de entrada, devemos realizar o _________ que serão atendidas pelo padrão de entrada.</p><p>Assinale a alternativa que completa adequadamente as lacunas.</p><p>Alternativas:</p><p>Rede de geração; voltímetro; Volts; levantamento das cargas</p><p>Rede de distribuição; medidor de energia; kWh; levantamento das cargas.  CORRETO</p><p>Rede de distribuição; voltímetro; kWh; levantamento das cargas.</p><p>Rede de distribuição; medidor de energia; Volts; levantamento dos níveis de tensão.</p><p>Rede de geração; medidor de energia; kWh; levantamento dos níveis de tensão.</p><p>Código da questão: 72435</p><p>regulamentação para fornecimento de energia elétrica a consumidores em baixa tensão da empresa Light. O Programa de</p><p>Racionalização CONPET é destinado à racionalização do uso dos derivados de petróleo e do gás natural. A NR 18 é uma normativa de</p><p>segurança para atuação na indústria da construção civil. A Instrução Normativa SLTI nº 02/2014/MPOG institui a utilização da etiqueta</p><p>de conservação de energia em edifícios públicos. A Portaria Interministerial nº 1007/2010 estabeleceu a retirada das lâmpadas</p><p>incandescentes do mercado brasileiro. O Decreto nº 5.820/2006 é destinado à área de telecomunicações.</p><p>Resolução comentada:</p><p>No que diz respeito às perdas no fornecimento de energia elétrica, o padrão de entrada de energia é responsável pela conexão das</p><p>unidades consumidoras à rede de distribuição. Assim, cada unidade consumidora deve dispor de um medidor de energia que computa</p><p>o consumo do consumidor em kWh. Por isso, para que possamos definir o tipo de padrão de entrada, devemos realizar o levantamento</p><p>das cargas que serão atendidas pelo padrão de entrada.</p><p>Arquivos e Links</p>
