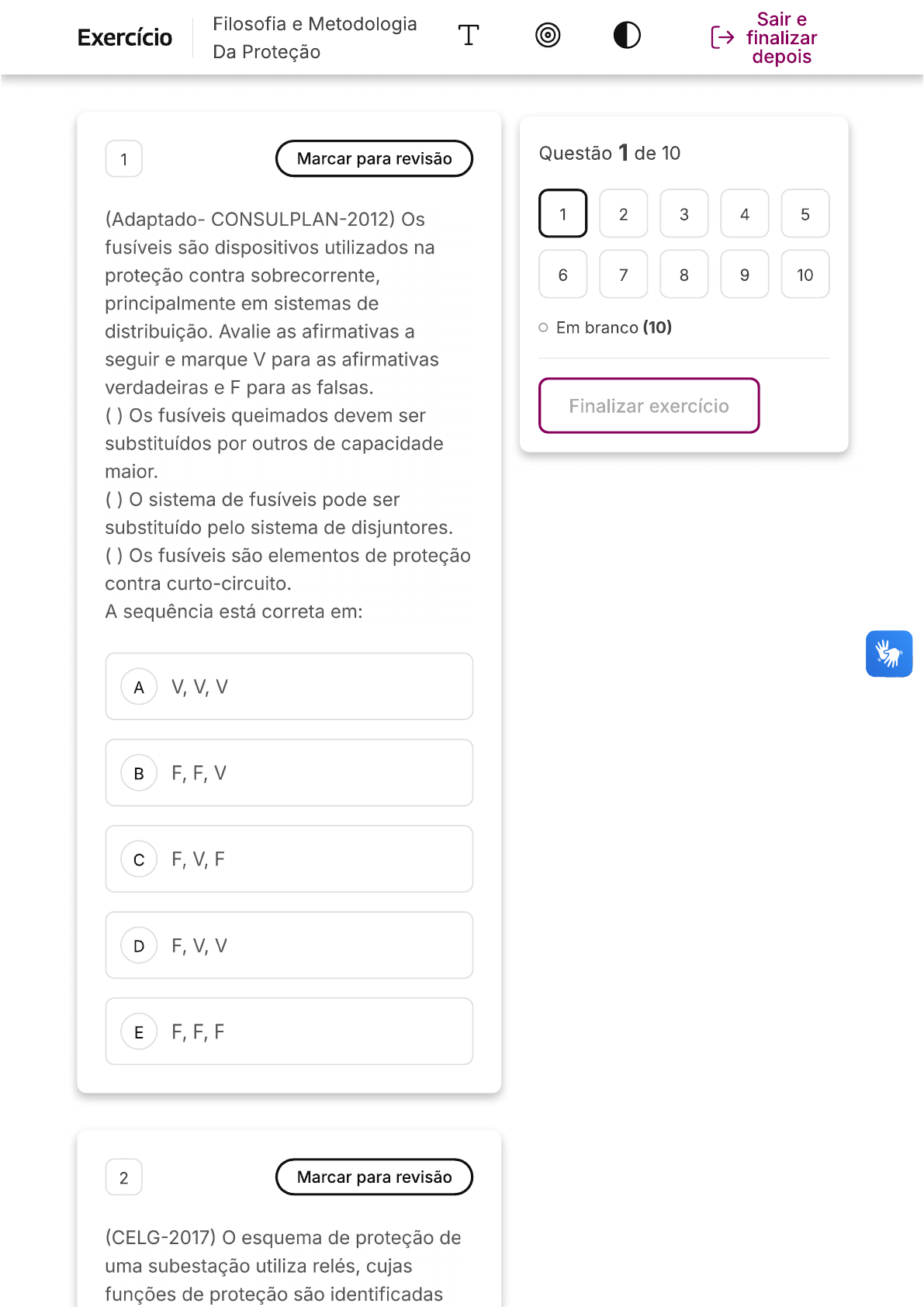

<p>Filosofia e Metodologia Sair e Exercício T finalizar Da Proteção depois 1 Marcar para revisão Questão 1 de 10 (Adaptado- CONSULPLAN-2012) Os 1 2 3 4 5 fusíveis são dispositivos utilizados na proteção contra sobrecorrente, 6 7 8 9 10 principalmente em sistemas de distribuição. Avalie as afirmativas a Em branco (10) seguir e marque V para as afirmativas verdadeiras e F para as falsas. Finalizar exercício ( ) Os fusíveis queimados devem ser substituídos por outros de capacidade maior. O sistema de fusíveis pode ser substituído pelo sistema de disjuntores. Os fusíveis são elementos de proteção contra curto-circuito. A sequência está correta em: A V, V, V B F, F, V C F, V, F D F, V, V E F, F, 2 Marcar para revisão (CELG-2017) O esquema de proteção de uma subestação utiliza relés, cujas funções de proteção são identificadas</p><p>por números, de acordo com normas internacionais. A figura a seguir mostra um esquema de proteção de uma subestação com primário acima de 15 kV. Os relés são identificados pelos números correspondentes às suas funções 3 PROTEÇÃO DE ENTRADA DE LINHA 3 TC'S 74 52 3 TC'S 26 3 71 A S 1000 kVA 87 51 Y 63 G 49 3 3 TC'S 5) 30 3 52 TENSAO Fonte: CS-UFG - 2017 - CELG/GT-GO - Analista Técnico - Engenheiro Eletricista. O relé responsável pela proteção diferencial do transformador é identificado pelo número A 26 B 50 C 51</p><p>D 87 E 63 3 Marcar para revisão (Adaptado - Petrobrás- 2011) Compondo o sistema de distribuição, há dispositivos de proteção e de manobra, que garantem a interrupção do defeito e isolamento da área em falha. Com relação às chaves seccionadoras, considere as afirmativas a seguir. - elemento térmico é o responsável pela proteção do circuito contra correntes de sobrecarga. II - As chaves seccionadoras são projetadas para que sua abertura seja efetuada sem corrente no circuito. III - As chaves seccionadoras são capazes de efetuar até 3 (três) religações de modo a manter o circuito operando após faltas temporárias. Está correto APENAS o que se afirma em: A B C III D I e E e III</p><p>4 Marcar para revisão (Adaptado- EFCJ- 2014) sistema elétrico está o tempo todo sujeito a possíveis falhas sendo elas de sobretensão, sobrecorrente ou outras. Assinale a seguir a alternativa que apresenta um dispositivo de proteção elétrica nos casos em que há excesso de corrente causado por sobrecarga ou curto-circuito em um sistema elétrico: A Capacitor B Seccionador C Fusíveis. D Indutor. E Válvula 5 Marcar para revisão (Adaptada- FCC- 2013) Para operar adequadamente o sistema elétrico conta com dispositivos capazes de garantir a segurança e integridade da rede. Em um sistema elétrico de alta tensão, a proteção principal é realizada normalmente por um dispositivo que possui três elementos internos que determinam a sua operação: sensor, comparador e atuador. Trata-se de:</p><p>A Transformador de instrumento B Chave seccionadora C Contator D Captor E Relé 6 Marcar para revisão (Adaptado FGV-2019) Atualmente existem no sistema alguns dispositivos com funções automáticas, que garantem maior autonomia a nível de proteção e seccionamento, como seccionadoras e religadores. equipamento que detecta uma falta e realiza um ciclo pré- programado de abertura e fechamento do circuito em que se encontra, visando maior continuidade do serviço, é A Relé B Comutador C PLC</p><p>D Religador E Seccionador 7 Marcar para revisão (CELESC-2018) Na construção de disjuntores para linhas de alta e média tensão existem vários tipos de disjuntores que têm a mesma finalidade, mas foram construídos de forma diferentes em relação à isolação e forma de extinção de arco elétrico na abertura dos contatos. Dentre as alternativas abaixo, assinale aquela que indica o componente ou a forma de extinção de arco A Metano, óleo e prespan Óleo, borracha EPR (Etileno B Propileno), parafina Cloreto de polivinila (PVC), C etileno propileno EPR e óleo mineral Somente o ar, mantendo uma distância mínima entre os D contatos para cada nível de tensão Óleo, ar comprimido, E hexafluoreto de enxofre</p><p>8 Marcar para revisão A função dos dispositivos de proteção, por exemplo, relés, é ordenar a imediata remoção de qualquer elemento de um sistema de potência quando ele sofrer um curto-circuito, ou quando operar em uma condição anormal comprometendo a operação efetiva do sistema elétrico. Os relés passaram por modernização e chegaram aos dispositivos conhecidos hoje por dispositivos inteligentes, ou digitais, que possuem multifuncionalidade e operam de acordo com a norma. De acordo com o exposto, verifica-se que: Os relés digitais apresentam em A seu hardware apenas as funções de monitoramento Os relés digitais não participam B da proteção do sistema elétrico A interoperabilidade não é C garantida Permite a comunicação entre D equipamentos, monitoramento e alivia na manutenção Não existe um E microprocessador incorporado na eletrônica relés digitais 9 Marcar para revisão</p><p>(Adaptado- AOCP-2019) Os relés digitais são resultantes do processo evolutivo em que esses dispositivos foram submetidos desde a criação dos relés eletromecânicos. A respeito dos relés de proteção digital utilizados em sistemas de energia elétrica de média tensão, é correto afirmar que: Medem a tensão e corrente A diretamente da rede, sem equipamentos intermediários Sua única função é proteger o B circuito contra sobrecorrentes Podem executar mais de uma C função de proteção D Não podem ser programados E Não possuem memória interna 10 Marcar para revisão (Adaptada SELECON-2022) Existem no mercado diversos tipos de relés, que são classificados conforme sua funcionalidade e características operativas. relé térmico é o responsável, tecnicamente, pela proteção contra a anomalia denominada: A Curto-circuito B Sobrecarga</p><p>C Tensão residual D Tensão diferencial E Corrente residual</p>
