NBR 14376-2019 - Ligantes asfálticos - Determinação do teor do resíduo seco de emulsões- Métodos expeditos-1

Prévia do material em texto

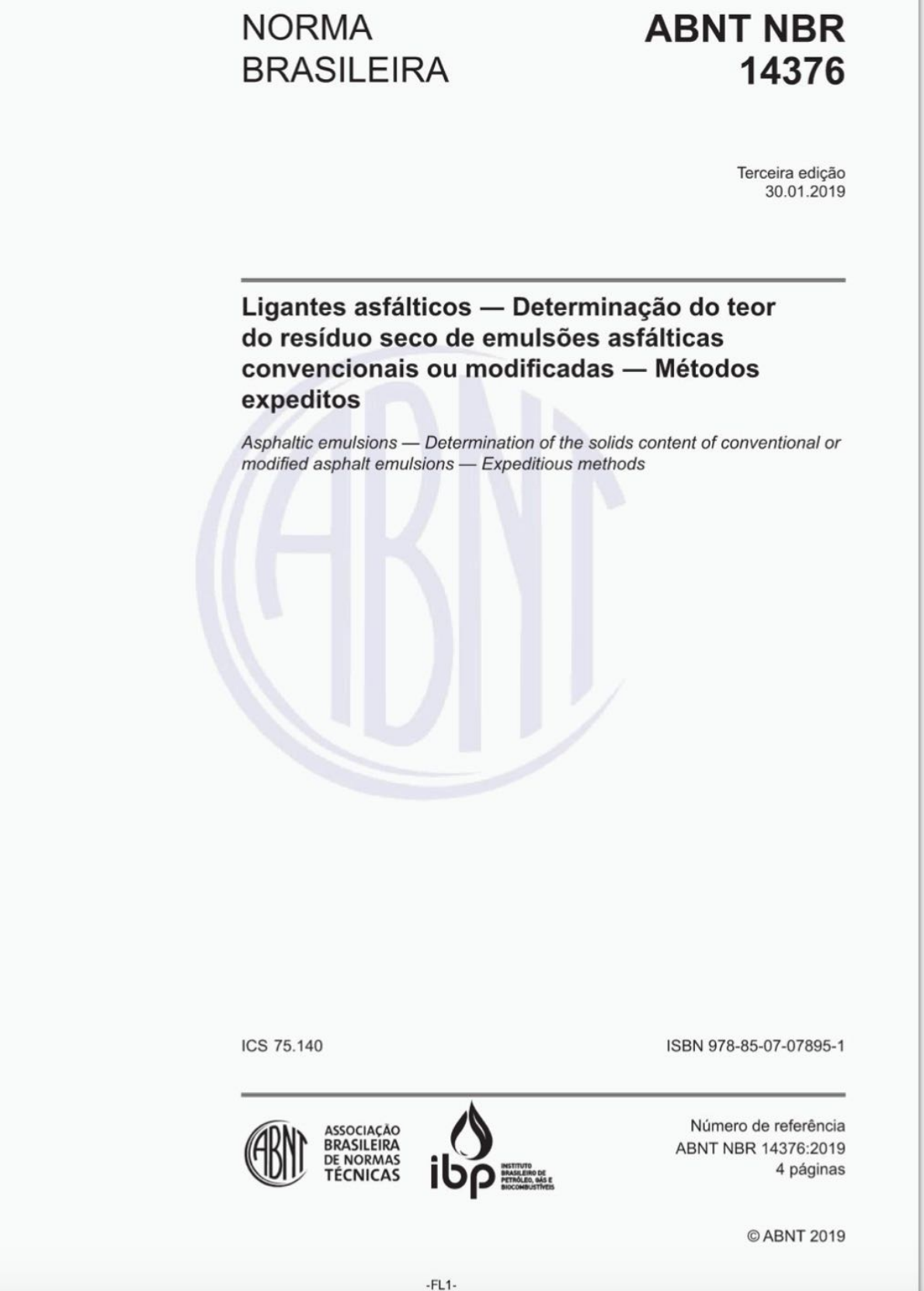

<p>NORMA ABNT NBR BRASILEIRA 14376 Terceira edição 30.01.2019 Ligantes asfálticos - Determinação do teor do resíduo seco de emulsões asfálticas convencionais ou modificadas - Métodos expeditos Asphaltic emulsions - Determination of the solids content of conventional or modified asphalt emulsions - Expeditious methods ICS 75.140 ISBN 978-85-07-07895-1 ASSOCIAÇÃO Número de referência BRASILEIRA ABNT NBR 14376:2019 DE NORMAS TÉCNICAS ibp INSTITUTO BRASILEIRO DE 4 páginas BIOCOMBUSTIVES ABNT 2019</p><p>ABNT NBR 14376:2019 ABNT 2019 Todos os direitos reservados. A menos que especificado de outro modo, nenhuma parte desta publicação pode ser reproduzida ou utilizada por qualquer meio, eletrônico ou mecânico, incluindo fotocópia e microfilme, sem permissão por escrito da ABNT. ABNT Av.Treze de Maio, 13 - andar 20031-901 - Rio de Janeiro - RJ Tel.: + 55 21 3974-2300 Fax: + 55 21 3974-2346 abnt@abnt.org.br www.abnt.org.br ii ABNT 2019 - Todos os direitos reservados -FL2-</p><p>ABNT NBR 14376:2019 Sumário Página Prefácio iv Introdução V 0.1 Recomendações de saúde, meio ambiente e segurança (SMS) V 0.2 Mercúrio V 1 Escopo 1 2 Referência normativa 1 3 Termo e definição 1 4 Método A - Determinação do resíduo seco por evaporação 1 4.1 Resumo do método 1 4.2 Aparelhagem 1 amostra 4.3 4.5 4.4 5.2 Bibliografia 5.3 5.1 5.4 5.5 Procedimento Aparelhagem Preparação Resumo Preparação Procedimento do método da da emulsão asfáltica 2 2 2 3 4 3 3 3 5 - 3 da amostra de emulsão asfáltica 3 ABNT 2019 - Todos os direitos reservados iii -FL3-</p><p>ABNT NBR 14376:2019 Prefácio A Associação Brasileira de Normas Técnicas (ABNT) é o Foro Nacional de Normalização. As Normas Brasileiras, cujo conteúdo é de responsabilidade dos Comitês Brasileiros (ABNT/CB), dos Organismos de Normalização Setorial (ABNT/ONS) e das Comissões de Estudo Especiais (ABNT/CEE), são elaboradas por Comissões de Estudo (CE), formadas pelas partes interessadas no tema objeto da normalização. Os Documentos Técnicos ABNT são elaborados conforme as regras da ABNT Diretiva 2. AABNT chama a atenção para que, apesar de ter sido solicitada manifestação sobre eventuais direitos de patentes durante a Consulta Nacional, estes podem ocorrer e devem ser comunicados à ABNT a qualquer momento (Lei 9.279, de 14 de maio de 1996). Os Documentos Técnicos ABNT, assim como as Normas Internacionais (ISO e IEC), são voluntários e não incluem requisitos contratuais, legais ou estatutários. Os Documentos Técnicos ABNT não substituem Leis, Decretos ou Regulamentos, aos quais os usuários devem atender, tendo precedência sobre qualquer Documento Técnico ABNT. Ressalta-se que os Documentos Técnicos ABNT podem ser objeto de citação em Regulamentos Técnicos. Nestes casos, os órgãos responsáveis pelos Regulamentos Técnicos podem determinar as datas para exigência dos requisitos de quaisquer Documentos Técnicos ABNT. AABNT NBR 14376 foi elaborada no Organismo de Normalização Setorial de Petróleo (ABNT/ONS-034), pela Comissão de Estudo de Asfalto Projeto circulou em Consulta Nacional conforme Edital 11, de 23.11.2018 a 21.01.2019. AABNT NBR 14376 cancela e substitui a edição anterior (ABNT NBR 14376:2007), a qual foi tecnica- mente revisada. o Escopo em inglês da A ABNT NBR 14376 é o seguinte Scope This Standard establishes the procedure for determining the solids content of conventional or modified asphalt emulsions by two expeditious methods: Method A - Determination of the dry residue by evaporation and Method B - Determination of the dry residue by thermogravimetry. iv ABNT 2019 Todos os direitos reservados -FL4-</p><p>ABNT NBR 14376:2019 Introdução 0.1 Recomendações de saúde, meio ambiente e segurança (SMS) o uso deste método pode envolver equipamentos e materiais perigosos. Recomenda-se que o responsável pelo laboratório pesquise e oriente a aplicação das boas práticas, das normas técnicas e dos requisitos das legislações de segurança, saúde no trabalho e ambiental, antes de sua utilização. Recomenda-se que o planejamento do ensaio identifique os riscos relacionados às tarefas a serem executadas, bem como a descrição das medidas de proteção necessárias e a estrutura do treinamento específico. Dependendo do ensaio, pode ocorrer exposição a risco de acidentes, doenças e danos ambientais, requerendo a aplicação de medidas preventivas e corretivas específicas. Recomenda-se também que, antes da realização do ensaio, as seguintes medidas sejam observadas: a) identificar os produtos químicos que serão utilizados no ensaio; b) analisar as Fichas de Informações de Segurança de Produtos Químicos (FISPQ), de forma a identificar os riscos e determinar os equipamentos de proteção coletiva e/ou individual (EPC/EPI) adequados; c) ter em mente que a exposição ocupacional a produtos químicos ocorre principalmente por vias respiratórias e secundariamente pela pele e via digestória. 0.2 Mercúrio o mercúrio é um produto químico perigoso que pode causar danos ao sistema nervoso central, rins e fígado. o mercúrio e os seus vapores podem ser perigosos para a saúde e corrosivos para os materiais e equipamentos. Recomenda-se cuidado ao manusear termômetros e produtos contendo mercúrio, bem como evitar contato direto com este produto químico. Consultar a Ficha de Informação de Segurança de Produto Químico (FISPQ) do mercúrio. ABNT 2019 Todos os direitos reservados V</p><p>NORMA BRASILEIRA ABNT NBR 14376:2019 Ligantes asfálticos - Determinação do teor do resíduo seco de emulsões asfálticas convencionais ou modificadas - Métodos expeditos 1 Escopo Esta Norma estabelece o procedimento para a determinação do teor de resíduo seco de emulsões asfálticas convencionais ou modificadas, por meio de dois métodos expeditos: Método A (Determinação do resíduo seco por evaporação) e Método B (Determinação do resíduo seco por termogravimetria). Nesta Norma, o Método B é baseado na ASTM D 7404 e é aplicável a todos os tipos de emulsões asfálticas que não contenham solventes. 2 Referência normativa o documento relacionado a seguir é indispensável à aplicação deste documento. Para referências datadas, aplicam-se somente as edições citadas. Para referências não datadas, aplicam-se as edições mais recentes do referido documento (incluindo emendas). ABNT NBR 14896, Ligantes asfálticos - Determinação do teor do resíduo seco de emulsões asfálticas em estufa 3 Termo e definição Para os efeitos deste documento, aplica-se seguinte termo e definição. 3.1 resíduo seco quantidade de ligante residual seco presente na emulsão asfáltica 4 Método A - Determinação do resíduo seco por evaporação 4.1 Resumo do método Uma alíquota da amostra da emulsão asfáltica peneirada, com massa conhecida, contida no conjunto de ensaio, é aquecida com agitação contínua até a total evaporação da água ou do sistema água-solvente. o teor do resíduo seco na emulsão é determinado pela razão entre as massas do resíduo seco remanescente no conjunto de ensaio e a alíquota da amostra de emulsão asfáltica peneirada. 4.2 Aparelhagem 4.2.1 Béquer de 1 000 mL. 4.2.2 Fonte de aquecimento, aquecedor elétrico ou fogareiro com controlador de temperatura, ou bico de Bunsen. 4.2.3 Tela refratária. ABNT 2019 Todos os direitos reservados 1</p><p>ABNT NBR 14376:2019 4.2.4 Bastão em vidro termorresistente ou metálico. 4.2.5 Balança com capacidade máxima de 1 000 g e resolução de 0,1 g. 4.2.6 Peneira com abertura de malha de 841 um (n° 20). 4.2.7 Termômetro com graduação de no máximo 1 °C. 4.2.8 Béquer de 600 mL, em vidro termorresistente, ou caçarola metálica ou em porcelana, com cabo, de 500 mL. 4.3 Preparação da amostra da emulsão asfáltica 4.3.1 Homogeneizar a amostra. 4.3.2 Aquecer a amostra, agitando com o bastão, a 50 °C. 4.3.3 Verter a amostra aquecida na peneira, de malha 20, e coletar no béquer de 1 000 mL. 4.4 Procedimento 4.4.1 Tarar a balança, com o prato protegido com a tela refratária, determinar a massa do conjunto de ensaio (béquer de 600 mL ou caçarola, termômetro e bastão) e anotar como massa (A). 4.4.2 Adicionar uma alíquota de (100 + 0,1) g da amostra preparada ao conjunto de ensaio posicionado sobre o prato da balança e anotar como massa (B). 4.4.3 Aquecer a alíquota da amostra preparada, contida no conjunto de ensaio, com agitação contínua, a fim de evitar a perda de amostra por ocorrência de respingos, sem ultrapassar a temperatura de 130 °C. aquecimento e a agitação devem ser mantidos até se obter um resíduo homogêneo de superfície espelhada. Levar o conjunto de ensaio contendo o resíduo seco à balança, com o seu prato protegido com a tela refratária, previamente tarada, e anotar como massa (C) a constância em massa obtida do resíduo seco, pela variação máxima de 0,2 g, obtida entre duas pesagens sucessivas. 4.5 Expressão dos resultados 4.5.1 porcentagem de resíduo seco da emulsão asfáltica deve ser determinada pela equação a seguir: (B-A) onde R é o resíduo seco, expresso em porcentagem (%); A é a massa do conjunto de ensaio, expressa em gramas (g); B é a massa do conjunto de ensaio contendo a alíquota da emulsão asfáltica preparada, expressa em gramas (g); C é a massa do conjunto de ensaio contendo o seco, expressa em gramas (g). 4.5.2 Caso o resultado do resíduo seco não esteja em conformidade com a especificação da emulsão asfáltica, uma alíquota da amostra da emulsão preparada deve ser ensaiada de acordo com a ABNT NBR 14896. 2 ABNT 2019 Todos os direitos reservados</p><p>ABNT NBR 14376:2019 5 Método B Determinação do resíduo seco por termogravimetria 5.1 Resumo do método Uma alíquota da amostra da emulsão asfáltica preparada é adicionada à bandeja de amostra da balança analisadora de umidade, com auxílio da pipeta de transferência. Em seguida a massa inicial da amostra é determinada, estando a temperatura da balança analisadora de umidade ajustada em função do tipo de emulsão a ser analisada. Ao término do ciclo isotérmico, a constância em massa registrada pela balança analisadora de umidade corresponde ao resíduo seco da alíquota da emulsão asfáltica preparada. 5.2 Aparelhagem 5.2.1 Béquer de 1 000 mL. 5.2.2 Fonte de aquecimento, aquecedor elétrico ou fogareiro com controlador de temperatura, ou bico de Bunsen. 5.2.3 Bastão em vidro termorresistente ou metálico. 5.2.4 Peneira com abertura de malha de 841 um (n° 20). 5.2.5 Termômetro com graduação de no máximo 1 °C. 5.2.6 Pipeta de transferência. 5.2.7 Balança analisadora de umidade termogravimétrica, programável, com sensibilidade para medir diferenças de massa de 1 mg e capacidade de aquecimento de 163 °C. 5.3 Preparação da amostra de emulsão asfáltica A amostra deve ser preparada de acordo com 4.3. 5.4 Procedimento 5.4.1 Programar a balança para um ciclo isotérmico até a temperatura final de 160 °C para as emulsões asfálticas convencionais e de 100 °C para as emulsões asfálticas modificadas com polímero, com critério de desligamento de 1 mg de variação mínima em massa, por 140 S. 5.4.2 Homogeneizar a amostra preparada. 5.4.3 Transferir para a balança, previamente tarada, cerca de 1 g a 5 g de amostra preparada, com auxílio da pipeta de transferência, de forma a obter uma espessura homogênea. 5.4.4 Observar o ensaio durante todo o ciclo isotérmico e anotar o resultado indicado no equipamento. 5.5 Expressão dos resultados 5.5.1 o resultado indicado no visor do equipamento demonstra resíduo asfáltico percentual contido na amostra. 5.5.2 Caso o equipamento permita, imprimir a taxa de perda de água. 5.5.3 Anotar o valor de resíduo, com resolução de 0,1 %. 5.5.4 Caso o resultado do resíduo seco não esteja em conformidade com a especificação da emulsão asfáltica, uma alíquota da amostra da emulsão preparada deve ser ensaiada de acordo com a ABNT NBR 14896. ABNT 2019 Todos os direitos reservados 3</p><p>NBR 14376:2019 Bibliografia [1] ASTM D7404:2007, Test Method for Determination of Emulsified Asphalt Residue by Moisture Analyzer</p>
