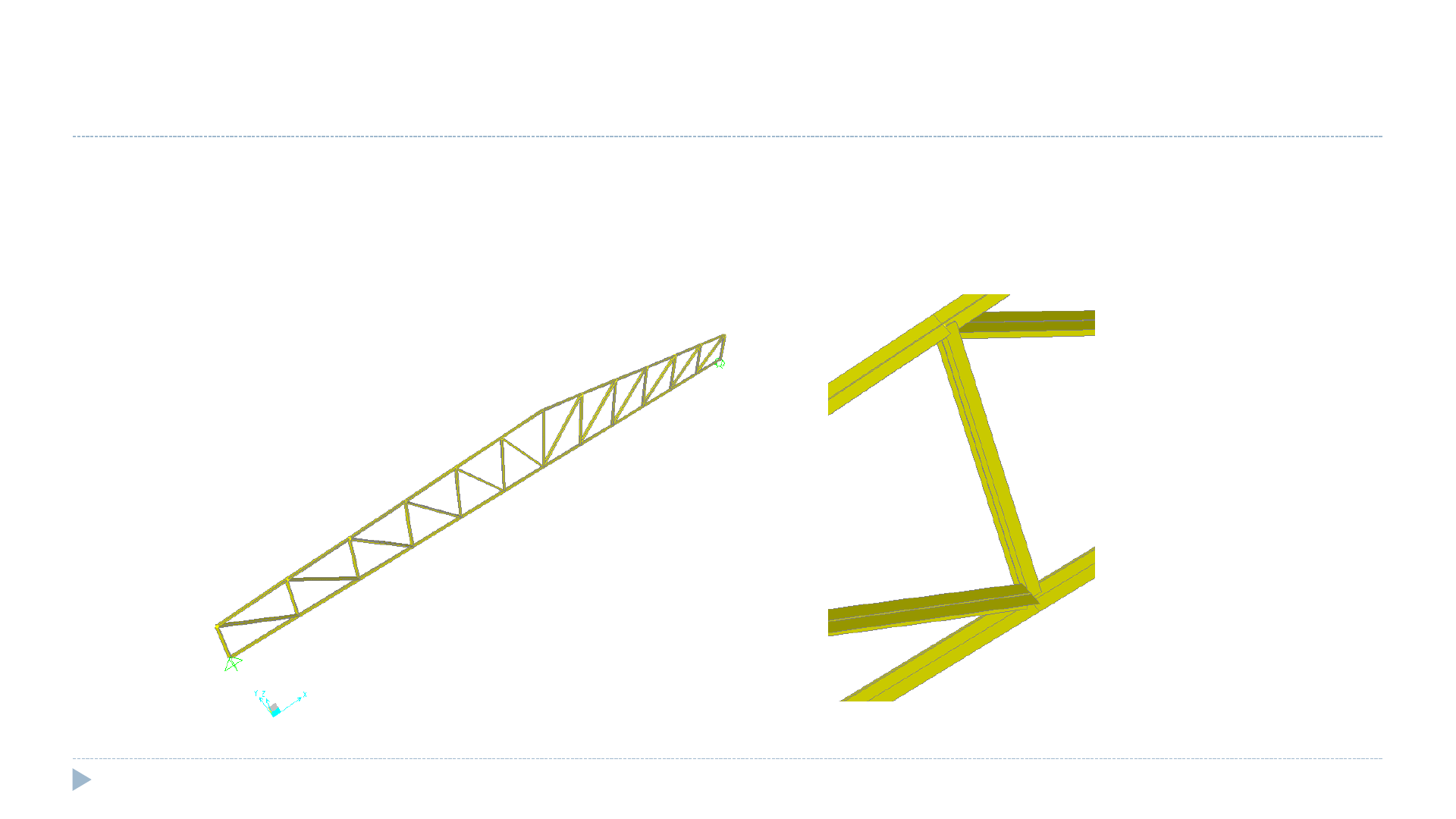

<p>o A análise da treliça foi realizada com o dos método dos elementos finitos. Os nós dos montantes e das diagonais</p><p>foram articulados nos banzos. Além disso as cargas foram aplicadas nos nós superiores. A figura abaixo ilustra o</p><p>modelo tridimensional da treliça.</p><p>Estruturas de Aço e Madeira</p><p>Análise Estrutural da Treliça</p><p>Modelo tridimensional Detalhe dos nós</p><p>o As figuras abaixo ilustram as cargas aplicadas na treliça</p><p>Estruturas de Aço e Madeira</p><p>Análise Estrutural da Treliça</p><p>Caso de carregamento 1: peso próprio</p><p>Caso de carregamento 2: permanente</p><p>Estruturas de Aço e Madeira</p><p>Análise Estrutural da Treliça</p><p>Caso de carregamento 3: acidental</p><p>Estruturas de Aço e Madeira</p><p>Análise Estrutural da Treliça</p><p>Caso de carregamento 5: vento 0°</p><p>Caso de carregamento 4: vento 90°</p><p>o Resultados Combinações últimas</p><p>Estruturas de Aço e Madeira</p><p>Análise Estrutural da Treliça</p><p>Combinação 1 – Esforços normais</p><p>Combinação 2 – Esforços normais</p><p>o Resultados Combinações últimas</p><p>Estruturas de Aço e Madeira</p><p>Análise Estrutural da Treliça</p><p>Combinação 3 – Esforços normais</p><p>Envoltória de esforços</p><p>o Resultados Combinações últimas</p><p>• Atabela abaixo apresenta os valores mínimos emáximos por cada elemento da treliça</p><p>Estruturas de Aço e Madeira</p><p>Análise Estrutural da Treliça</p><p>Elemento</p><p>Nd,min</p><p>(kN)</p><p>Nd,max</p><p>(kN)</p><p>Banzo Superior -155,5 -11,9</p><p>Banzo inferior +154,6 0,0</p><p>Montante -62,6 +19,6</p><p>Diagonal -13,2 +89,5</p><p>Nota:</p><p>Valores (+) esforços de tração</p><p>Valores (-)  esforços de compressão</p><p>o Resultados Combinação de serviço</p><p>• A combinação der serviço quase permanente foi usada para a verificação o deslocamento vertical máximo. A figura abaixo</p><p>ilustra o deslocamento nomeio do vão da treliça:</p><p>• ATabela C.1 da norma NBR 8800 (2008) preconiza que o deslocamento máximo em vigas de cobertura é igual a:</p><p>ൗ𝐿 250 = ൗ1920</p><p>250 = 7,68𝑐𝑚</p><p>Estruturas de Aço e Madeira</p><p>Análise Estrutural da Treliça</p><p>𝛿𝑣,𝑚𝑎𝑥 = 2,4𝑐𝑚</p>
