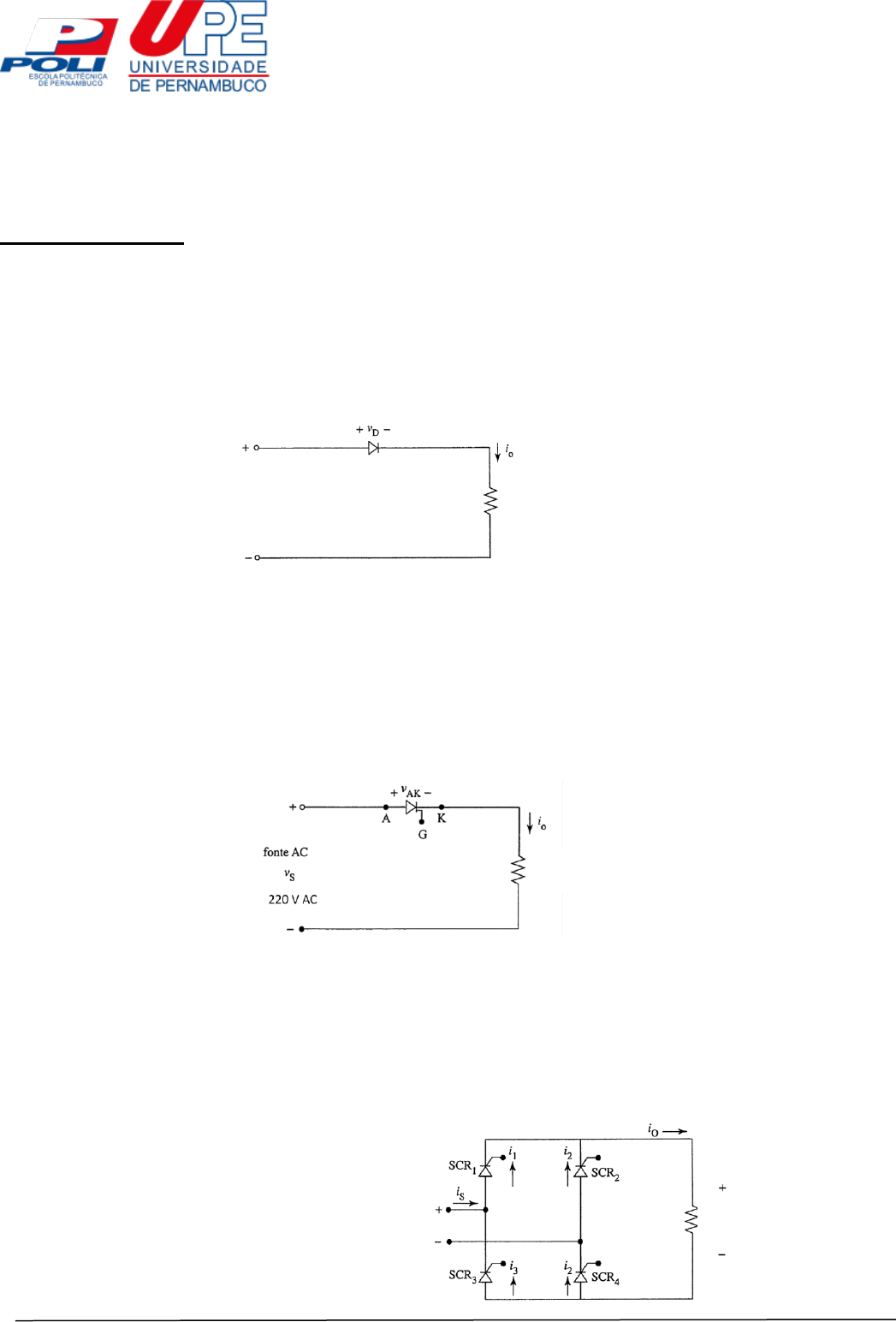

<p>Página 1 de 3</p><p>Universidade de Pernambuco</p><p>Escola Politécnica de Pernambuco</p><p>Disciplina: Eletrônica Industrial</p><p>Prof. Diogo Roberto (diogo@poli.br)</p><p>Lista de exercícios 2</p><p>1. Calcule para o circuito conversor a seguir:</p><p>a) Esboce a forma de onda na carga.</p><p>b) Tensão eficaz na carga .</p><p>c) Corrente eficaz na carga .</p><p>d) Potência média na carga.</p><p>e) Potência média dissipada no diodo, considerando uma tensão de condução de 0,7 V.</p><p>f) Rendimento do conversor.</p><p>2. Calcule para o circuito conversor a seguir:</p><p>a) Esboce a forma de onda na carga.</p><p>b) Tensão eficaz na carga .</p><p>c) Corrente eficaz na carga .</p><p>d) Potência média na carga.</p><p>e) Potência média dissipada no tiristor, considerando uma tensão de condução de 2 V.</p><p>f) Rendimento do conversor.</p><p>Considerando cada ângulo de disparo :</p><p> 0°</p><p> 45°</p><p> 90°</p><p> 135°</p><p> 180°</p><p>3. Calcule para o circuito conversor a seguir:</p><p>a) Esboce a forma de onda na carga</p><p>b) Tensão eficaz na carga</p><p>c) Corrente eficaz na carga</p><p>d) Potência média na carga</p><p>e) Potência média dissipada nos tiristores, considerando uma tensão de condução de 2 V.</p><p>f) Rendimento do conversor (Obs.: somente dois tiristores conduzem por semiciclo).</p><p>Considerando cada ângulo de disparo :</p><p> 0°</p><p> 45°</p><p> 90°</p><p> 135°</p><p> 180°</p><p>220 Vrms 47 Ω</p><p>33 Ω</p><p>220 V CA 56 Ω</p><p>UPE – Escola Politécnica de Pernambuco – Prof. Diogo Roberto</p><p>Página 2 de 3</p><p>4. Calcule para o circuito conversor a seguir:</p><p>a) Esboce a forma de onda na carga</p><p>b) Tensão eficaz na carga</p><p>c) Corrente eficaz na carga</p><p>d) Potência média</p><p>e) Potência média dissipada nos diodos,</p><p>considerando uma tensão de condução</p><p>de 0,7 V.</p><p>f) Rendimento do conversor</p><p>(Obs.: somente um diodo conduz</p><p>por ciclo).</p><p>5. Calcule para o circuito conversor a seguir:</p><p>a) Esboce a forma de onda na carga</p><p>b) Tensão eficaz na carga</p><p>c) Corrente eficaz na carga</p><p>d) Potência média</p><p>e) Potência média dissipada nos tiristores,</p><p>considerando uma tensão de condução</p><p>de 2 V.</p><p>f) Rendimento do conversor</p><p>(Obs.: somente um tiristor conduz</p><p>por ciclo).</p><p>Considerando cada ângulos de disparo :</p><p> 0°</p><p> 45°</p><p> 90°</p><p> 135°</p><p>6. Calcule para o circuito conversor a seguir:</p><p>a) Esboce a forma de onda na carga</p><p>b) Tensão eficaz na carga</p><p>c) Corrente eficaz na carga</p><p>d) Potência média</p><p>e) Potência média dissipada nos diodos,</p><p>considerando uma tensão de condução</p><p>de 0,7 V.</p><p>f) Rendimento do conversor</p><p>(Obs.: somente dois diodos conduzem</p><p>por ciclo).</p><p>220 V AC Fase</p><p>22 Ω</p><p>220 V AC Fase</p><p>47 Ω</p><p>380 V AC</p><p>100 Ω</p><p>UPE – Escola Politécnica de Pernambuco – Prof. Diogo Roberto</p><p>Página 3 de 3</p><p>7. Calcule para o circuito conversor a seguir:</p><p>a) Esboce a forma de onda na carga</p><p>b) Tensão eficaz na carga</p><p>c) Corrente eficaz na carga</p><p>d) Potência média</p><p>e) Potência média dissipada nos tiristores,</p><p>considerando uma tensão de condução</p><p>de 2 V.</p><p>f) Rendimento do conversor</p><p>(Obs.: somente dois tiristores conduzem</p><p>por ciclo)</p><p>Considerando cada ângulos de disparo :</p><p> 0°</p><p> 45°</p><p> 90°</p><p> 115°</p><p>8. Determine uma expressão para a corrente média nos tiristores da Questão 3.</p><p>9. Para o retificador trifásico controlado da Questão 5, demostre que a potência média na carga para o ângulo de</p><p>disparo 0°</p>
