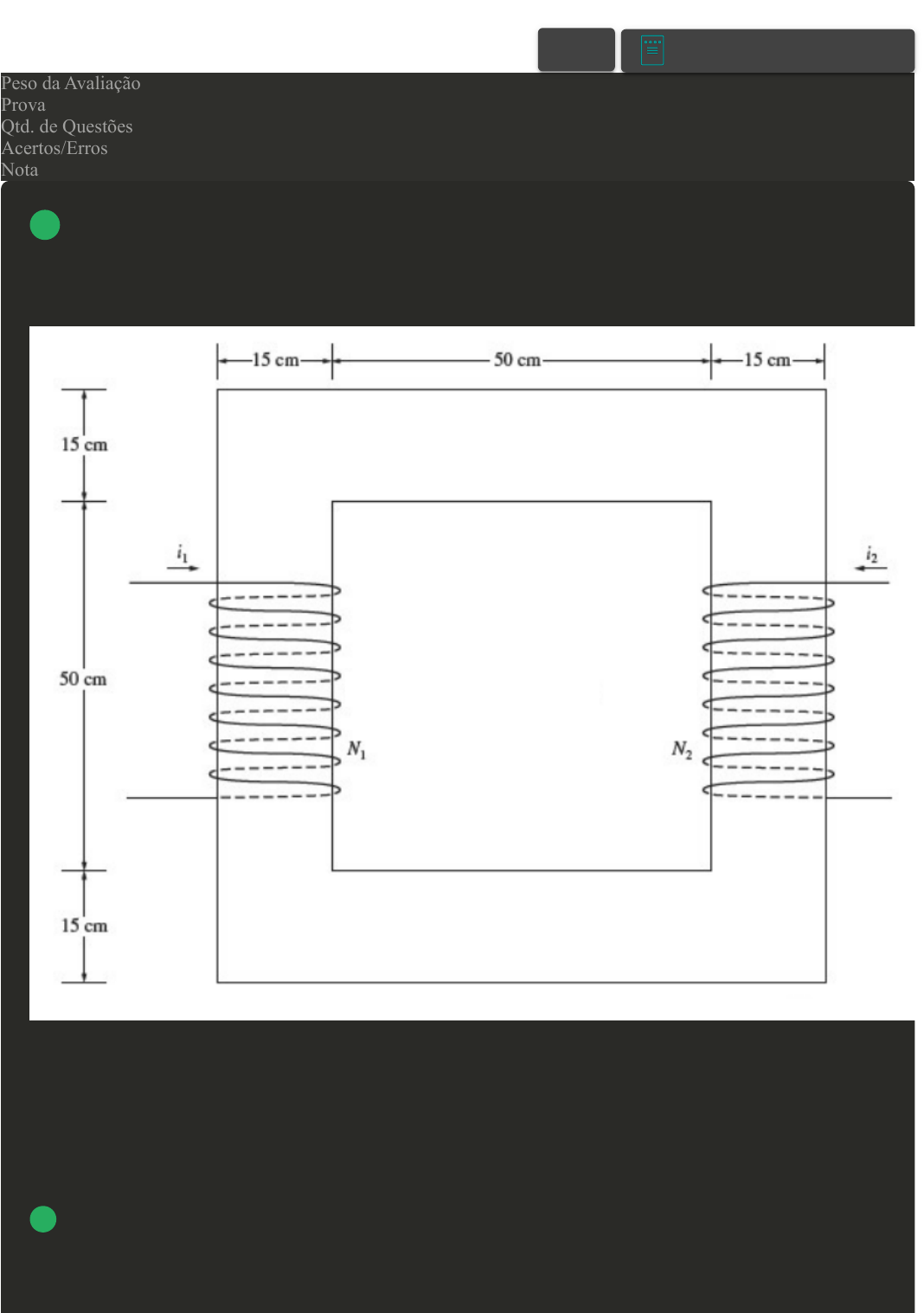

<p>Prova Impressa</p><p>GABARITO | Avaliação I - Individual (Cod.:990251)</p><p>Peso da Avaliação 2,00</p><p>Prova 89597671</p><p>Qtd. de Questões 10</p><p>Acertos/Erros 10/0</p><p>Nota 10,00</p><p>Nos circuitos magnéticos, a força magnetomotriz (f.m.m.) pode ser análoga à grandeza dos circuitos elétricos.</p><p>A f.m.m. é dada pelo fluxo de corrente aplicada ao núcleo e possui uma polaridade associada. Essa polaridade</p><p>irá depender do sentido da corrente, seguindo a regra da mão direita. A imagem a seguir apresenta um núcleo</p><p>de duas pernas e um enrolamento em cada perna.</p><p>Com base no circuito magnético apresentado e elementos contidos nele, analise as sentenças a seguir:</p><p>I- Para o circuito magnético da imagem, as forças magnetomotrizes das duas bobinas serão somadas,</p><p>resultando na força magnetomotriz total.</p><p>II- A força magnetomotriz total, para o circuito da imagem, irá depender diretamente do número de espiras em</p><p>cada enrolamento.</p><p>III- Para o circuito magnético da imagem, as forças magnetomotrizes das duas bobinas serão subtraídas,</p><p>resultando na força magnetomotriz total.</p><p>Assinale a alternativa CORRETA:</p><p>A As sentenças I e II estão corretas.</p><p>B As sentenças II e III estão corretas.</p><p>VOLTAR</p><p>A+ Alterar modo de visualização</p><p>1</p><p>13/10/2024, 09:44 Avaliação I - Individual</p><p>about:blank 1/6</p><p>C Somente a sentença III está correta.</p><p>D As sentenças I e III estão corretas.</p><p>Os motores de corrente contínua são compostos por duas partes fundamentais: o rotor e o estator. Nesse</p><p>circuito, podemos analisar a relutância magnética associada ao rotor, ao estator e aos entreferros</p><p>correspondentes. Considere que o circuito elétrico equivalente apresentado na figura é referente a um motor</p><p>cc. A relutância de cada componente do motor é apresentada. Considere que a força magnetomotriz líquida</p><p>aplicada no núcleo é igual a 250 A.e.</p><p>Com base no problema apresentado, analise as sentenças a seguir:</p><p>I- A analogia entre a Lei de Ohm para circuitos elétricos e a lei equivalente para circuitos magnéticos pode ser</p><p>aplicada para encontrar o valor da relutância total do caminho de fluxo desse circuito magnético.</p><p>II- A relutância total do caminho de fluxo é dada pela soma das relutâncias individuais, portanto, é igual a</p><p>798.000.</p><p>III- O fluxo total no núcleo pode ser encontrado através da relação entre a força magnetomotriz líquida</p><p>aplicada no núcleo e a relutância total. Dessa forma, o fluxo total no núcleo é igual a 0.000313 Wb.</p><p>IV- A relutância total do caminho de fluxo pode ser calculada semelhante a um circuito elétrico, sendo assim,</p><p>as relutâncias serão calculadas em paralelo.</p><p>Assinale a alternativa CORRETA:</p><p>A Somente a sentença IV está correta.</p><p>B As sentenças II e IV estão corretas.</p><p>C As sentenças I, II e III estão corretas.</p><p>D As sentenças I e IV estão corretas.</p><p>Circuitos eletromagnéticos se assemelham em termos das grandezas presentes nos circuitos. A figura a seguir</p><p>apresenta um núcleo ferromagnético com suas características estruturais. Cabe salientar que a profundidade do</p><p>núcleo é de 12 cm. A bobina apresentada tem 220 espiras e o material ferromagnético tem permeabilidade</p><p>relativa de 2600.</p><p>2</p><p>3</p><p>13/10/2024, 09:44 Avaliação I - Individual</p><p>about:blank 2/6</p><p>Assinale a alternativa CORRETA que apresenta o fluxo produzido por uma corrente de 800 mA:</p><p>A 4,20 mWb.</p><p>B 7,54 mWb.</p><p>C 3,84 mWb.</p><p>D 5,24 mWb.</p><p>[Laboratório Virtual – Força magnética entre dois fios paralelos] Considere que as duas fontes de corrente</p><p>estão reguladas para fornecer 2,5 amperes. A distância inicial entre o centro dos fios é de aproximadamente</p><p>450 milímetros (distância 1). Os dados serão coletados. Em seguida, essa distância será alterada para</p><p>aproximadamente 350 milímetros (distância 2), como mostrado na figura. O comprimento dos fios</p><p>permanecerá o mesmo da configuração inicial. Considere que não foi invertido a polaridade das fontes de</p><p>corrente (configuração inicial). Ao selecionar a opção “computador”, é possível o módulo das forças presentes.</p><p>Sobre os dados obtidos no experimento, assinale a alternativa CORRETA:</p><p>A O módulo das forças será maior ao utilizarmos a distância 2, quando comparado com o módulo das forças</p><p>utilizando a distância 1.</p><p>B O módulo das forças não será alterado ao diminuir a distância entre os fios.</p><p>C O módulo das forças será maior ao utilizarmos a distância 1, quando comparado com o módulo das forças</p><p>utilizando a distância 2.</p><p>D Para a configuração utilizando a distância 1, a força F12 será diferente da força F21.</p><p>4</p><p>13/10/2024, 09:44 Avaliação I - Individual</p><p>about:blank 3/6</p><p>Materiais magnéticos possuem características próprias em termos de comportamento e propriedades</p><p>magnéticas. Influem decisivamente na condução e no percurso das linhas de fluxo nos dispositivos</p><p>eletromagnéticos. Com relação a um material ferromagnético que funciona como núcleo de um transformador,</p><p>analise as sentenças a seguir:</p><p>I- O projeto de núcleos de transformador leva em consideração o espraiamento, uma vez que é um fator que</p><p>fortalece o fluxo magnético.</p><p>II- São consideradas importantes para o cálculo de circuitos magnéticos as propriedades de condutividade e</p><p>relutividade dos aços elétricos.</p><p>III- A permeância possui uma relação inversa com a relutância.</p><p>IV- A permeabilidade magnética é uma característica própria de cada liga de material ferromagnético.</p><p>Assinale a alternativa CORRETA:</p><p>A As sentenças III e IV estão corretas.</p><p>B As sentenças I e III estão corretas.</p><p>C As sentenças II e IV estão corretas.</p><p>D As sentenças I e II estão corretas.</p><p>Sem a compreensão e o domínio dos fenômenos magnéticos, não existiriam os motores, os geradores, os</p><p>transformadores, os indutores, os medidores eletromecânicos e os componentes magnéticos utilizados na</p><p>eletrônica.</p><p>Sobre os transformadores, assinale a alternativa CORRETA:</p><p>A Converte energia elétrica de corrente contínua, de um nível de tensão, em energia elétrica de corrente</p><p>alternada, com o mesmo nível de tensão.</p><p>B Converte energia elétrica de corrente alternada, de um nível de tensão, em energia elétrica de corrente</p><p>contínua, em outro nível de tensão.</p><p>C Converte energia elétrica de corrente alternada, de um nível de tensão, em energia elétrica de corrente</p><p>alternada, em outro nível de tensão.</p><p>D Converte energia elétrica de corrente contínua, de um nível de tensão, em energia elétrica de corrente</p><p>alternada, em outro nível de tensão.</p><p>A relutância de um circuito magnético é o equivalente à resistência elétrica em um circuito elétrico e a</p><p>permeância representa o inverso da relutância. Dado um circuito magnético que possui as permeâncias de</p><p>6,5E-7 Wb/Ae; 7,2E-7 Wb/Ae; 4,8E-7 Wb/Ae e 68E-8 Wb/Ae.</p><p>Assinale a alternativa CORRETA que apresenta o valor da associação série das permeâncias apresentadas:</p><p>A 86,5E-8 Wb/Ae</p><p>B 25,3 E-7 Wb/Ae</p><p>C 1,54E-7 Wb/Ae</p><p>D 18,5 E-7 Wb/Ae</p><p>5</p><p>6</p><p>7</p><p>13/10/2024, 09:44 Avaliação I - Individual</p><p>about:blank 4/6</p><p>[Laboratório Virtual – Força magnética entre dois fios paralelos] Considere que as duas fontes de corrente</p><p>estão reguladas para fornecer 3 amperes. A distância e o comprimento dos fios são os iniciais do experimento.</p><p>Considere que não foi invertida a polaridade das fontes de corrente (configuração inicial). Ao selecionar a</p><p>opção “computador”, é possível verificar o módulo das forças presentes.</p><p>Sobre as forças F12 e F21 apresentadas no experimento, assinale a alternativa CORRETA:</p><p>A A força F12 é igual a 7,55E-7 e a F21 é igual a 7,55E-7. Se invertermos o sentido de uma das correntes,</p><p>os módulos das forças serão alterados.</p><p>B A força F12 é igual a 5,24E-7 e a F21 é igual a 5,24E-7. Se invertermos o sentido de uma das correntes,</p><p>os módulos das forças permanecem os mesmos.</p><p>C A força F12 é igual a 7,55E-7 e a F21 é igual a 7,55E-7. Se invertermos o sentido de uma das correntes,</p><p>os módulos das forças permanecem os mesmos.</p><p>D A força F12 é igual a 5,24E-7 e a F21 é igual a 5,24E-7. Se a distância dos fios for alterada, os módulos</p><p>das forças não serão alterados.</p><p>Um objeto desmagnetizado, composto por ferro, possui diversos domínios magnéticos e, de maneira geral,</p><p>esses domínios estão</p><p>orientados aleatoriamente. Se aplicarmos uma força magnetizante nesse objeto, os</p><p>momentos dos domínios magnéticos tendem a ter uma reação com esse campo magnético aplicado. Também,</p><p>se retirarmos a força magnetizante do objeto, os momentos dos domínios magnéticos irão reagir de outra</p><p>forma. Com relação aos domínios magnéticos, classifique V para as sentenças verdadeiras e F para as falsas:</p><p>( ) É possível aumentar a força magnetizante até um ponto em que os momentos magnéticos irão retornar as</p><p>suas orientações iniciais, totalmente aleatórios nas orientações.</p><p>( ) Podemos dizer que o material está completamente saturado quando todos os momentos magnéticos</p><p>estiverem alinhados com o campo aplicado.</p><p>( ) Um material saturado terá os momentos dos domínios magnéticos desalinhados com o campo aplicado,</p><p>ainda podendo aumentar a densidade de fluxo.</p><p>Assinale a alternativa que apresenta a sequência CORRETA:</p><p>A V - F - F.</p><p>B V - F - V.</p><p>C F - F - V.</p><p>D F - V - F.</p><p>Assim como na física clássica, que podemos encontrar as três leis de Newton e a teoria da gravitação, no</p><p>estudo de conversão eletromecânica de energia nos deparamos com as leis que estruturam o eletromagnetismo.</p><p>Uma dessas leis do eletromagnetismo diz que se colocarmos uma bobina sob efeito de uma variação no fluxo</p><p>de campo magnético, será induzida uma corrente elétrica nessa bobina.</p><p>Com base no exposto, assinale a alternativa CORRETA que apresenta a lei conhecida como lei da indução</p><p>eletromagnética:</p><p>A Lei de Faraday.</p><p>B Lei de Foucault.</p><p>C Lei de Ampère.</p><p>D Lei de Ohm.</p><p>8</p><p>9</p><p>10</p><p>13/10/2024, 09:44 Avaliação I - Individual</p><p>about:blank 5/6</p><p>Imprimir</p><p>13/10/2024, 09:44 Avaliação I - Individual</p><p>about:blank 6/6</p>
