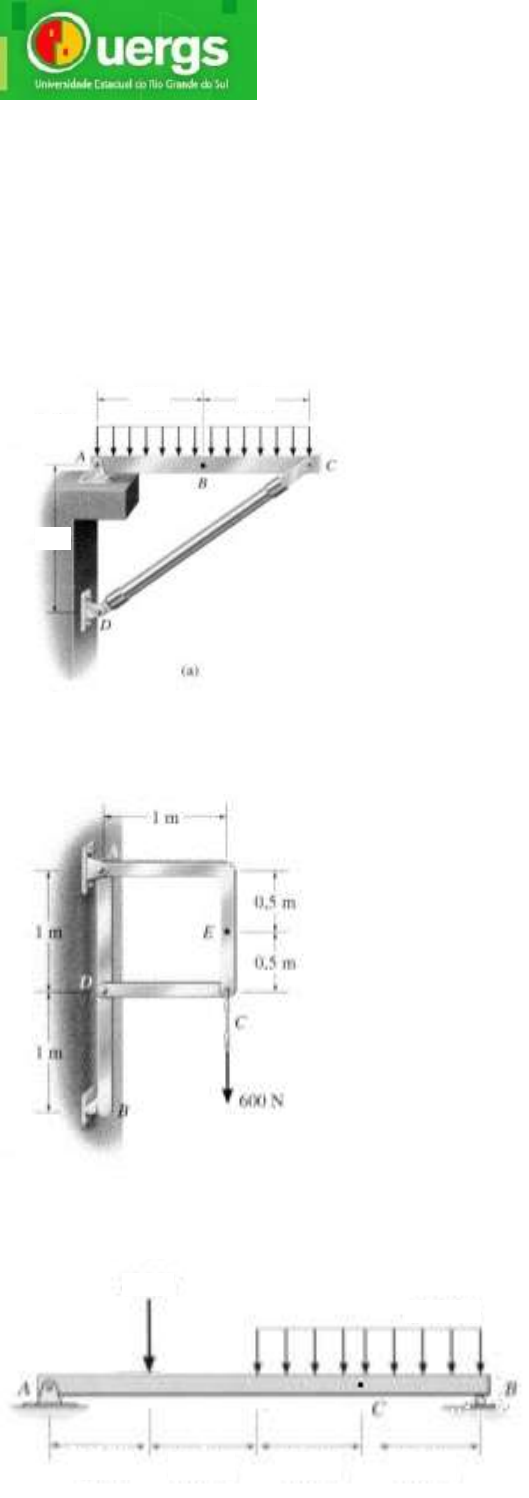

<p>UNIVERSIDADE ESTADUAL DO RIO GRANDE DO SUL</p><p>CURSO: ENGENHARIA DE CONTROLE E AUTOMAÇÃO</p><p>DISCIPLINA: MECÂNICA DOS SÓLIDOS</p><p>PROF. EMERSON FERNANDES DA CUNHA</p><p>Lista de Exercícios – 5 A</p><p>ALUNO: ______________________________________________ DATA: _________________</p><p>Continuação dos exercícios sobre estática: forças internas.</p><p>29 – Determine a força normal, o esforço cortante e o momento fletor que atuam no ponto B da estrutura</p><p>de dois membros mostrada abaixo.</p><p>30 – Determine a força normal, o esforço cortante e o momento fletor que atuam no ponto E da estrutura</p><p>carregada conforme mostra a figura abaixo.</p><p>31 – Determine a força normal, o esforço cortante e o momento no ponto C.</p><p>6 m</p><p>4 m 4 m</p><p>50 kN/m</p><p>12 kN</p><p>9 kN/m</p><p>1,5 m 1,5 m 1,5 m 1,5 m</p><p>2</p><p>32 – Determine a força normal, o esforço cortante e o momento no ponto C. Suponha que A esteja fixado</p><p>e B seja um rolete.</p><p>RESPOSTAS</p><p>29) NB = 267 kN; VB = 0; MB = 400 kN.m</p><p>30) NE = 600 N; VE = 600 N; ME = 300 N.m</p><p>31) NC = 0; VC = -9,75 kN; MC = 24,75 kN.m</p><p>32) NC = 0; VC = - 1,50 kN; MC = 22,5 kN.m</p><p>6 kN/m</p><p>3 m 3 m</p>
