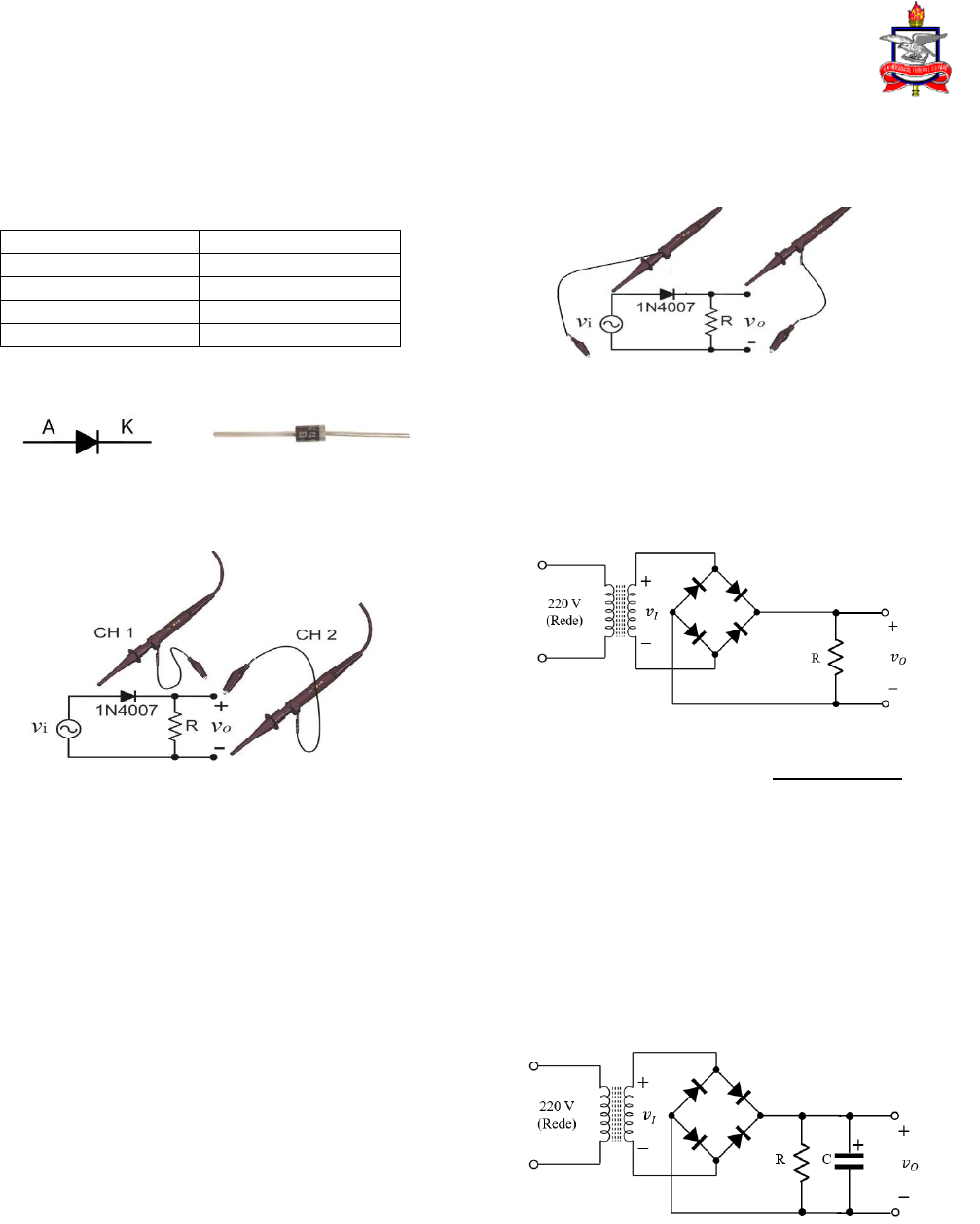

<p>EXPERIÊNCIA 1: CIRCUITOS COM DIODOS RETIFICADORES</p><p>____________________________________________________________________________________________________</p><p>Código de cores de resistores:</p><p>Preto = 0 Verde = 5</p><p>Marrom = 1 Azul = 6</p><p>Vermelho = 2 Violeta = 7</p><p>Laranja = 3 Cinza = 8</p><p>Amarelo = 4 Branco = 9</p><p>1) Curva característica do diodo retificador</p><p>Diodo 1N4007</p><p>a) Realizar a montagem da Fig. 1 no protoboard, sendo</p><p>R= 1 k. Utilizar um sinal senoidal de entrada 𝑣𝑖 de</p><p>aproximadamente 10 𝑉𝑃𝑃 e frequência de 150 Hz.</p><p>.</p><p>Figura 1 – Levantamento da curva do diodo.</p><p>OBS: CERTIFIQUE-SE DE QUE AS REFERÊNCIAS DAS</p><p>PONTAS DE PROVA ESTEJAM SEMPRE LIGADAS NO</p><p>MESMO PONTO.</p><p>b) Utilizando o modo XY do osciloscópio, obter a curva</p><p>característica na tela.</p><p>Sugestão: ajustar o osciloscópio a forma de sincronismo</p><p>COUPLING em DC e inverta o sinal do canal 2 (Canal Y)</p><p>ajustando o botão POSITION para PULL INV.</p><p>Análise: Discuta em seu relatório os aspectos práticos</p><p>observados no comportamento do diodo quando</p><p>comparado ao modelo ideal. Adicionalmente, comente a</p><p>razão pela qual o canal 2 teve que ser invertido para a</p><p>obtenção da curva.</p><p>2) Retificador de meia</p><p>OBS: Observe as pontas de provas e suas</p><p>referências.</p><p>a) Ainda com o circuito da Fig. 1, troque a posição das</p><p>pontas de prova de acordo com a Fig. 2. Utilizar o mesmo</p><p>sinal senoidal de entrada vi de aproximadamente 10 Vpp e</p><p>frequência de 150 Hz.</p><p>b) Com o osciloscópio, observar os sinais de entrada e</p><p>saída simultaneamente. Registre as formas de onda.</p><p>Análise: Em seu relatório, discuta as características das</p><p>formas de onda encontradas. Avalie e descreva os</p><p>detalhes que podem ser observados no sinal de saída.</p><p>Figura 2 – Retificador de meia-onda.</p><p>3) Retificador de onda completa</p><p>OBS: Atenção ao conectar o transformador na rede</p><p>220 V. Faça a montagem e conferência do circuito</p><p>antes de energizá-lo.</p><p>a) Monte o circuito da Fig. 3, sendo R= 3,3 k.</p><p>Figura 3 – Retificador de onda completa.</p><p>Faça as medições a seguir uma de cada vez. NÃO</p><p>UTILIZE OS DOIS CANAIS DO OSCILOSCÓPIO</p><p>SIMULTANEAMENTE.</p><p>b) Com o osciloscópio, registre a forma de onda do sinal</p><p>de entrada 𝑣𝐼 (tomado a partir do secundário do</p><p>transformador – 12 V).</p><p>c) Em seguida, observe e registre a forma de onda do</p><p>sinal de saída 𝑣𝑂, tomado sobre o resistor R.</p><p>d) Acrescente um capacitor C=100𝜇F à saída do circuito,</p><p>conforme Fig. 4.</p><p>OBSERVE A POLARIDADE DO CAPACITOR</p><p>AO INSERÍ-LO AO CIRCUITO!</p><p>Figura 4 – Retificador de onda completa com filtro</p><p>capacitivo.</p><p>e) Observe e registre a forma de onda da saída 𝑣𝑂.</p><p>f) Meça o ripple do sinal de saída (use o acoplamento</p><p>AC).</p><p>g) Repita os passos e) e f) substituindo o capacitor de</p><p>100𝜇F por um capacitor de 470𝜇F.</p><p>Análise: Discuta seu relatório as características práticas</p><p>observadas dos retificadores de meia onda e de onda</p><p>completa. Faça uma comparação entre os circuitos.</p><p>Discuta, também, a ação do filtro capacitivo na saída do</p><p>circuito, bem como a influência do valor de C no sinal de</p><p>saída.</p><p>UNIVERSIDADE FEDERAL DO PARÁ</p><p>INSTITUTO DE TECNOLOGIA</p>
