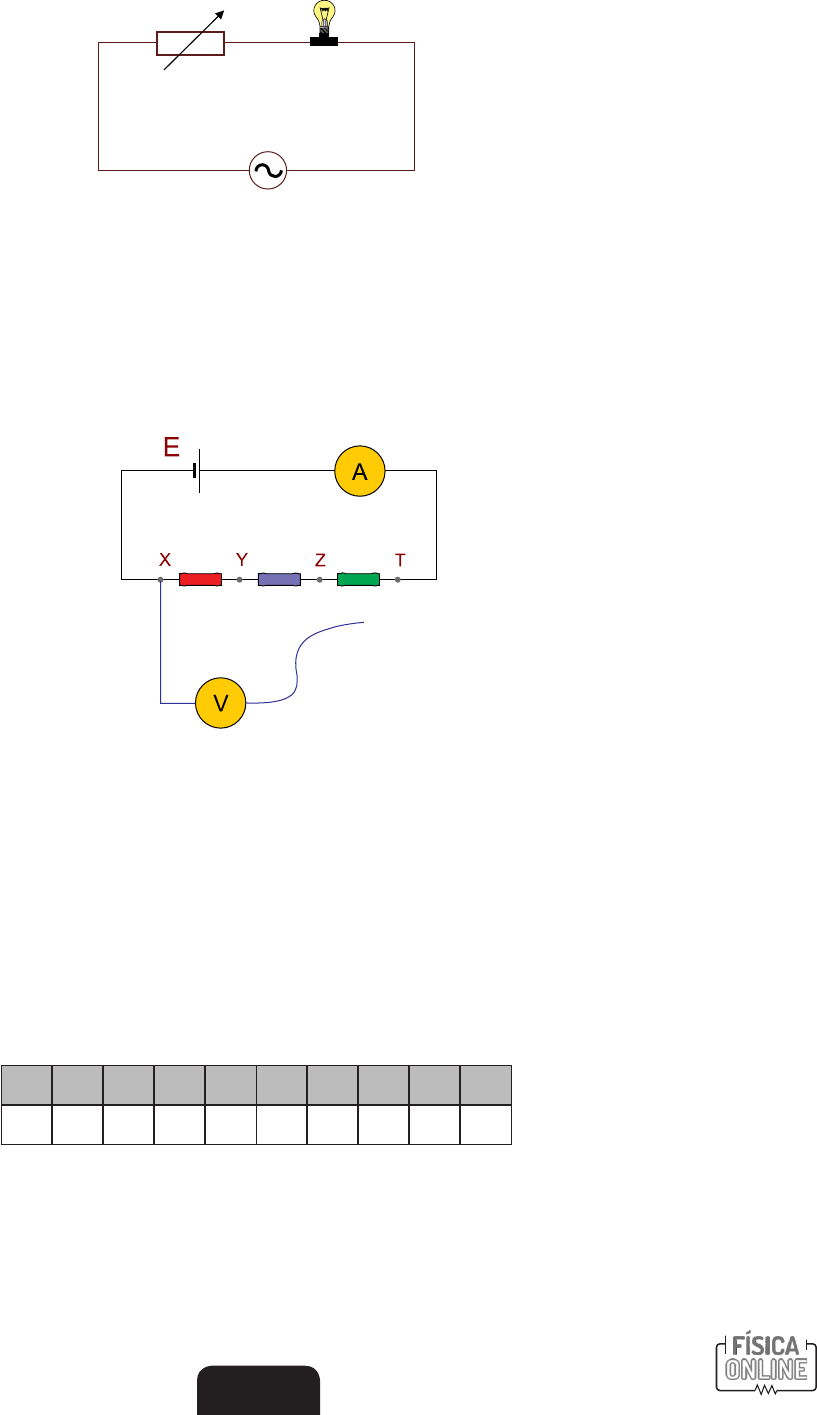

<p>253</p><p>Fí</p><p>si</p><p>ca</p><p>-</p><p>1.</p><p>00</p><p>0</p><p>Q</p><p>ue</p><p>st</p><p>õe</p><p>s</p><p>GABARITO</p><p>CIRCUITO ELÉTRICO (SÉRIE)</p><p>1 2 3 4 5 6 7 8 9 10</p><p>B A A A B C A D E C</p><p>9. A figura mostra um dispositivo para controlar o brilho de uma lâmpada, que consiste em um resistor de resistência elétrica</p><p>variável (RV) associado em série com a lâmpada.</p><p>120V</p><p>Rv</p><p>120 V – 60W</p><p>Quando a resistência do resistor RV é igual a zero, a lâmpada funciona com suas características nominais (120 V – 60 W).</p><p>Considerando que a resistência elétrica da lâmpada é constante, qualquer que seja a diferença de potencial aplicada em</p><p>seus terminais, quando a lâmpada dissipar uma potência igual a 15 W, o resistor RV dissipará uma potência, em watts, igual a</p><p>A) 45 B) 30 C) 60 D) 90 E) 15</p><p>10. Um circuito elétrico contendo três resistores associados foi montado com componentes ideais. No circuito, um dos terminais</p><p>do voltímetro é mantido fixo no ponto X, enquanto o outro terminal pode ser conectado aos pontos Y, Z e T</p><p>O amperímetro indica uma corrente elétrica de 2 A, enquanto o voltímetro, quando seu terminal livre é conectado sucessi-</p><p>vamente aos pontos Y, Z e T, indica os valores de tensão de 60 V, 100 V e 140 V, respectivamente.</p><p>Os valores das resistências elétricas do resistor vermelho, azul e verde são, nesta ordem,</p><p>A) 120 Ω, 200 Ω e 280 Ω B) 50 Ω, 25 Ω e 25 Ω C) 30 Ω, 20 Ω e 20 Ω</p><p>D) 30 Ω, 50 Ω e 70 Ω E) 50 Ω, 50 Ω e 70 Ω</p>
