Universidade Federal de São Carlos
Disciplina: Fenômenos de Transporte 4

O objetivo desta lista é estudar para a Prova 1. Não é necessário entregar as
resoluções.

Lista de Exercícios: Estática dos Fluidos

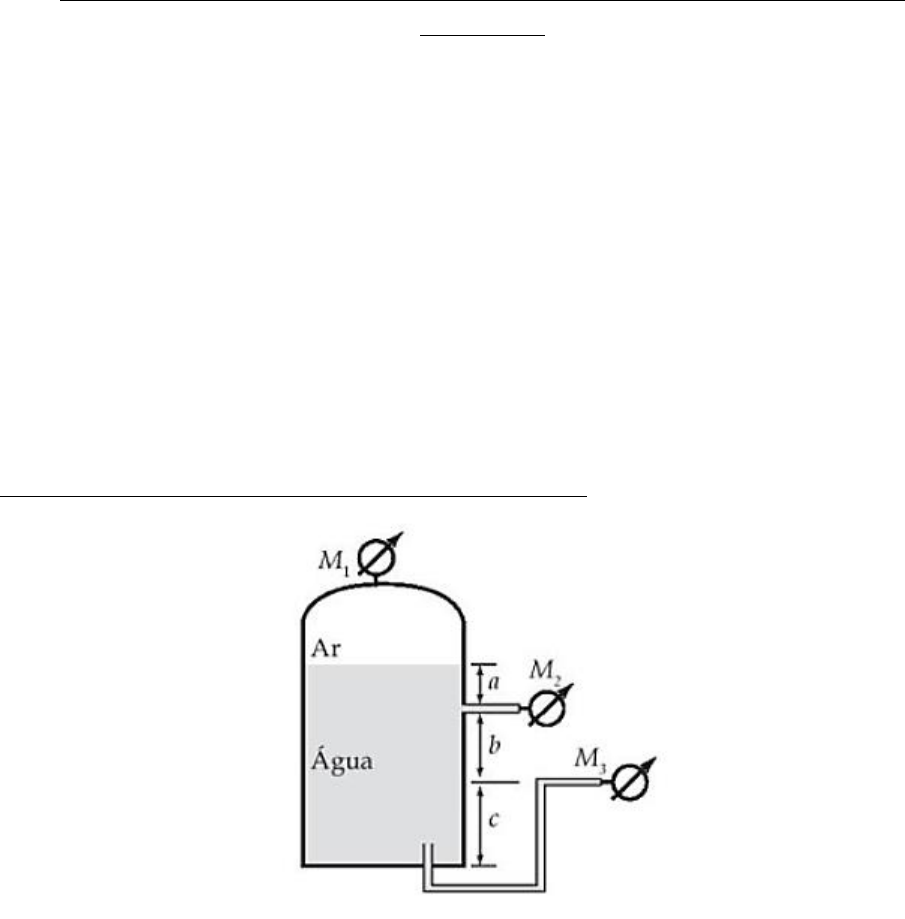

Q1. O tanque da figura abaixo contém ar e água a 20 oC. Sabendo que a = 1,0 m b=
1,5 ; c = 2,0 m a pressão indicada pelo manômetro M1 é igual a 1,3 bar e a pressão
atmosférica local é igual a 95 kPa, pede-se para determinar as pressões lidas pelos
manômetros M2 e M3 e a pressão absoluta no fundo do tanque.
g = 9,81 m/s2 𝜌á𝑔𝑢𝑎 = 1000
𝑘𝑔
𝑚3⁄
Exercício retirado do livro Energia e Fluidos pág. 38 Ep 1.26


Resposta: (a) 139,8 kPa (b) 154,5 kPa (c) 249,5 kPa







Q2. Na figura abaixo tem-se um fluido desconhecido mantido sob pressão com ar
comprimido. Sabe-se que A = 700 mm, B = 300 mm e que a pressão manométrica do
ar comprimido é igual a 3,0 mca. Considerando que a densidade relativa do mercúrio
é igual a 13,6 calcule o peso especifico do fluido desconhecido
g = 9,81 m/s2 𝜌á𝑔𝑢𝑎 = 1000
𝑘𝑔
𝑚3⁄
Exercício retirado do livro Energia e Fluidos pág. 38 Ep 1.24



Resposta: (a) 63,96 kN/m3

Q3. No dispositivo abaixo instalado em uma indústria de tinta automotiva as
densidades relativas do mercúrio e da água são 𝑑𝐻𝑔 = 13,55 𝑑𝐻2𝑂 = 1,0 . São dados:
a = 1,8 m; b = 5 m; c = 1,3 m; d = 2,8 m e e = 1,7 m. Determine a pressão manométrica
do ar e as pressões indicadas pelos manômetros M2 e M3.

Exercício retirado do livro Energia e Fluidos pág. 41 Ep 1.37

Q4. Observe o manômetro inclinado da Figura abaixo. Pretende-se medir a pressão
manométrica máxima de ar na câmara A, que deve ser igual a 2,0 kPa. Sabendo que o
diâmetro D é muito maior do que o diâmetro do tubo, que M = 1,0 m e que o fluido
manométrico é um óleo com densidade relativa igual a 0,82, pede-se para avaliar a
deflexão esperada (L).



Exercício retirado do livro Energia e Fluidos pág. 41 Ep 1.46


Q5. O sistema da Figura abaixo está a 20 oC. Calcule a pressão absoluta no Ponto A em lbf/ft2. Pressão
atmosférica local e 14,7 psi



Resposta: Aproximadamente Pabsoluta = 2770 lbf/ft2

Exercício retirado do livro White pág. 107, p 2.41

Q6. No dispositivo da figura, a leitura do manômetro é 30 kPa e a relações das áreas dos pistões é
A2/A1 = 2. A pressão atmosférica no local é 700 mmHg. Estando o sistema em equilíbrio, pede-se a
pressão pB na escala absoluta mca.

Dados: 𝛾𝑓𝑙𝑢𝑖𝑑𝑜 = 27.000
𝑁
𝑚3; a = 100 cm; b = 80 cm; 𝛾𝐻𝑔 = 136.000
𝑁
𝑚3; 𝛾𝐻𝑔 = 10.000
𝑁
𝑚3 ;
𝐴1
𝐴𝐻
= 2; 𝛼 = 30𝑜



Resposta: pB = 17,12 mca

Exercício retirado do livro mecânica dos fluidos, Franco Brunneti pág. 53, p 2.9


Questões teóricas:


1. O que é um manômetro de Bourdon?
2. O que é cavitação?

Vídeos a respeito do assunto, fortemente recomendável para a prova.

(1) https://www.youtube.com/watch?v=VN0jkcZWLGA
(2) https://www.youtube.com/watch?v=muWuIJS_F7k
(3) https://www.youtube.com/watch?v=U-uUYCFDTrc
