WEG Equipamentos Elétricos S/A
Av. Prefeito Waldemar Grubba, 3000 - 89256-900 - Jaraguá do Sul - SC - Fone (47) 3276-4000 - Fax (47) 3276-4010 – www.weg.net




CONTROLE PID NO CFW-08

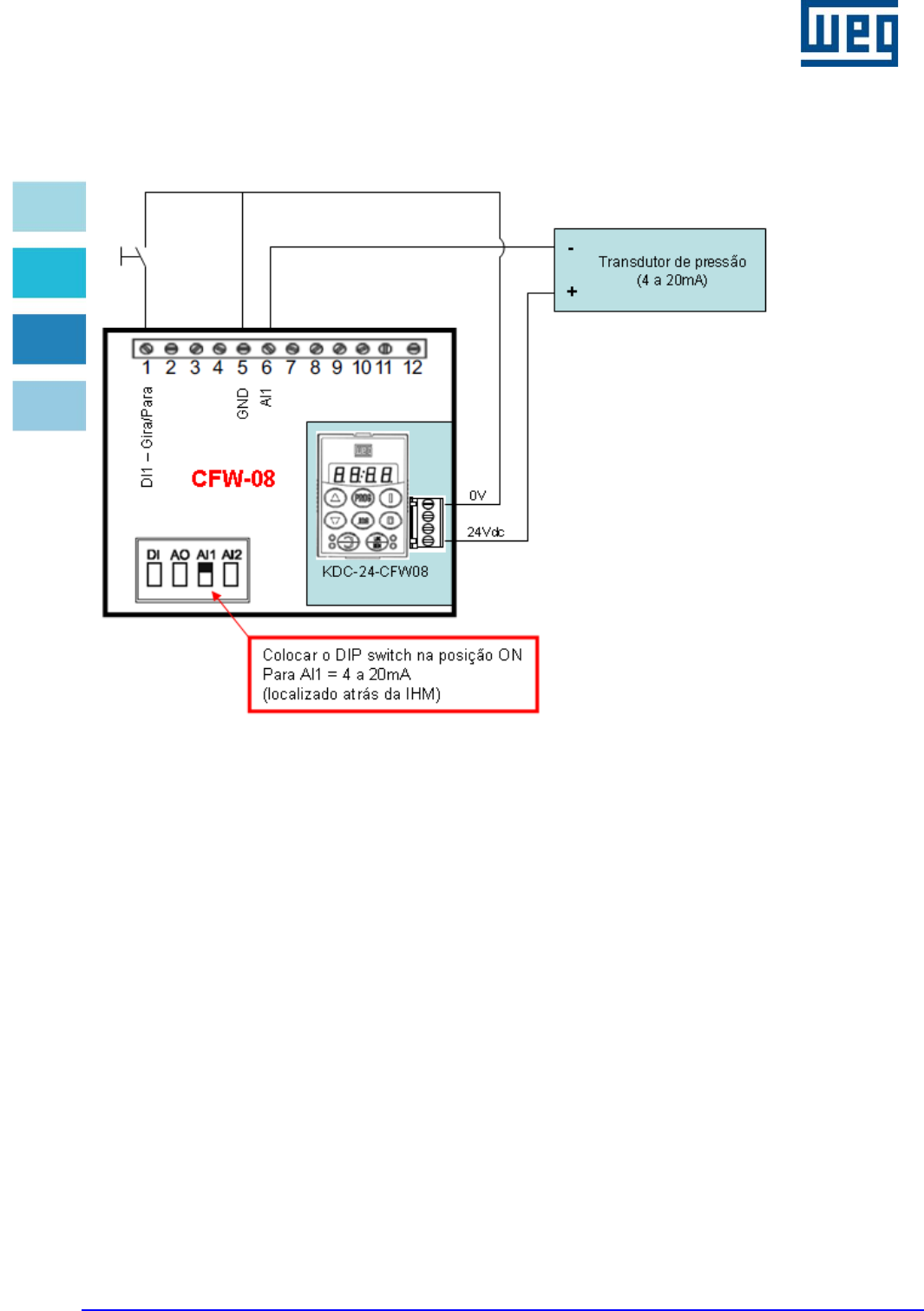

Esquema elétrico:


Observação:
Pode ser utilizado uma IHM comum, porém deve-se utilizar uma fonte externa para
alimentar o transdutor de pressão.

Parametrização
Favor alterar os parâmetros na seqüência mostrada abaixo.

À partir do padrão de fábrica:
P000 = 5 Senha para alterar os parâmetros
P203 = 1 Habilita PID
P222 = 0 Setpoint em remoto via IHM
P100 = 0,1 Rampa de aceleração (rampa será feita pelo controle PID)
P101 = 0,1 Rampa de desaceleração (rampa será feita pelo controle PID)
P220 = 1 Sempre remoto
P235 = 1 Sinal da entrada = 4 a 20mA
P263 = 9 Programação da DI1 como gira/para
P265 = 11 Programação da DI3 como sem função
P266 = 11 Programação da DI4 como sem função
P536 = 1 Desativa ajuste automático de setpoint


WEG Equipamentos Elétricos S/A
Av. Prefeito Waldemar Grubba, 3000 - 89256-900 - Jaraguá do Sul - SC - Fone (47) 3276-4000 - Fax (47) 3276-4010 – www.weg.net




AJUSTES
P133 = Velocidade mínima (Hz)
P212 = Freqüência para ativar modo dormir (ajustar 1Hz acima do P133)
P213 = Intervalo de tempo para ativar modo dormir
P535 = Erro PID para sair do modo dormir
P525 = Setpoint (em %)
P520 = Ganho proporcional
P521 = Ganho integral
P522 = Ganho diferencial

PARÂMETROS DE LEITURA
P040 = Leitura da variável de processo (0 a 100%)

EXEMPLO
O sistema de pressurização está utilizando um transdutor de pressão que lê a de 0 a
15bar com a saída de 4 a 20mA.
Deseja-se controlar a pressão estabilizando em 10bar (setpoint), e se a bomba estiver
trabalhando abaixo de 30Hz por 5 segundos, o inversor deverá entrar no modo dormir.

Ajustes:
P133 = 30 Hz Velocidade mínima
P212 = 31Hz Velocidade para ativar modo dormir
P213 = 5 seg Tempo para entrar em modo dormir
P525 = 66,6% Setpoint (66,6% de 15bar = 10bar)
