Autoconfiguração stateless
SLAAC
Acompanhe no vídeo o assunto que vamos estudar.
O SLAAC (Stateless Address Autoconfiguration) é um método para que
dispositivos possam obter um endereço IPv6 Unicast Global (GUA) de forma
automática, mesmo sem haver um servidor DHCPv6 instalado na rede. Para isso,
ele utiliza as mensagens ICMPv6 RS (Router Solicitation) e RA (Router
Advertisement).

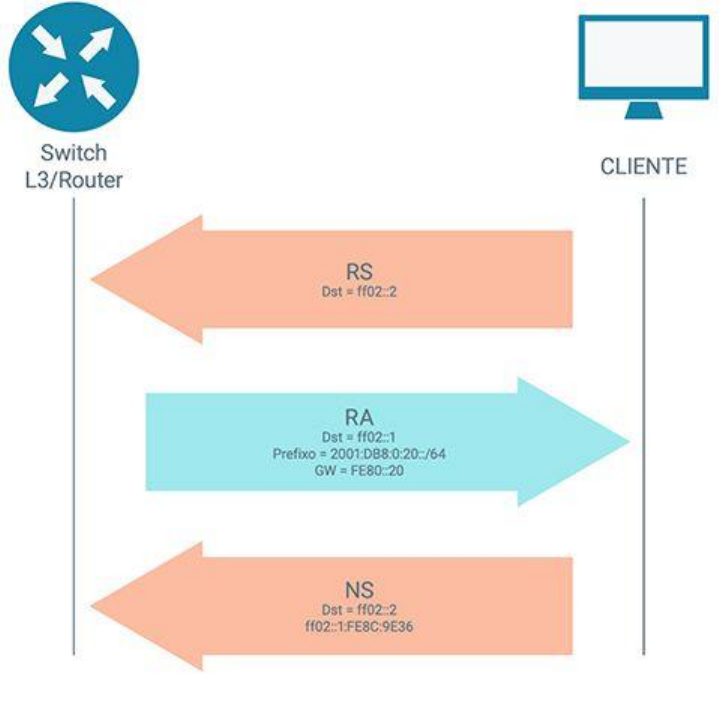

A figura 13 apresenta esquematicamente o processo:

Figura 13 – Esquema de atribuição de endereços IPv6 pelo SLAAC.
Ao iniciar, o host configurado para obter o endereço IPv6 dinamicamente envia
uma mensagem RS (Router Solicitation) para o endereço de multicast FF02::02. O
roteador/switch responde com uma mensagem RA para o endereço de multicast
FF02::02, contendo o prefixo da rede à qual pertence e os seus endereços de link
local para serem utilizados como default gateway pelo host. Já o flag corresponde
ao estado configurado (SLAAC).
Ao receber a mensagem RA, o host deve criar seu endereço GUA a partir das
informações de sub-rede IPv6 de 64 bits que adquire do RA do roteador e gerar o
identificador de interface (ID) de 64 bits restante usando um destes dois métodos:
De forma aleatória
O ID de interface de 64 bits é gerado randomicamente pelo sistema operacional
do host. Esse é o método usado agora pelos hosts do Windows 10.
EUI-64
O host cria um ID de interface usando seu endereço MAC de 48 bits e insere o
valor hexadecimal de FFFE no meio do endereço. Esse processo tem sido evitado,
uma vez que ele já é usado para gerar o LLA da interface.
Como SLAAC é um processo sem estado, não há garantia de que o endereço
gerado seja único; portanto, um host pode verificar se um endereço IPv6 recém-
criado é exclusivo antes de ser usado. Esse processo se chama DAD (Duplicate
Address Detection) e é implementado usando o ICMPv6 pelo envio de uma
mensagem de solicitação de vizinhança (NS) ICMPv6 com um endereço multicast
especialmente construído (denominado endereço multicast do nó solicitado).
Esse endereço duplica os últimos 24 bits do endereço IPv6 do host. Se o host não
receber uma mensagem NA de algum outro dispositivo, poderá considerar seu
endereço como único e utilizá-lo normalmente. Caso contrário, o sistema
operacional precisará determinar um novo ID de interface.
Configuração do SLAAC
Para possibilitar aos hosts a obtenção de um endereço IPv6 GUA a partir de um
switch de camada 3, é necessário que o sdm prefer dual-ipv4-and-ipv6 routing e o
roteamento Ipv6 unicast-routing estejam habilitados. Nessa configuração, as
interfaces de VLAN estão habilitadas a enviar mensagens de anúncio RA com o
prefixo da rede, o tamanho do prefixo e o endereço do gateway padrão.
Para verificar se os endereçamentos das interfaces das VLANs estão configurados
corretamente, execute o comando show ipv6 interface nome da interface no
prompt do modo privilegiado do switch, cuja saída para a VLAN 20
apresentaremos a seguir:
Plain Text
SWL3#show ipv6 interface vlan 20
Vlan20 is up, line protocol is up
IPv6 is enabled, link-local address is FE80::20
No Virtual link-local address(es):
Global unicast address(es):
 2001:DB8:0:20::1, subnet is 2001:DB8:0:20::/64
…

Light Mode
Copiar
Para verificar se o SLAAC está habilitado, verifique, no mesmo comando, se a
interface está associada aos grupos de multicast conforme apresentado na saída
do comando para a interface da VLAN 20:
Plain Text
SWL3#show ipv6 interface vlan 20
Vlan20 is up, line protocol is up
IPv6 is enabled, link-local address is FE80::20
No Virtual link-local address(es):
Global unicast address(es):
 2001:DB8:0:20::1, subnet is 2001:DB8:0:20::/64
Joined group address(es):
 FF02::1
 FF02::2
 FF02::1:FF00:1
 FF02::1:FF00:20
…

Light Mode
Copiar
Caso as interfaces das VLANs estejam configuradas, basta que os hosts sejam
configurados para obter o endereçamento IPv6 de forma dinâmica e, em seguida,
verificar se o endereçamento IP do host foi obtido corretamente.
Um exemplo é o comando ipv6config executado no prompt de comando do host
rodando o sistema operacional Windows, cuja saída apresentaremos adiante,
para um PC conectado a uma interface da VLAN 20:
Plain Text
C:\>ipv6config
FastEthernet0 Connection:(default port)
 Link-local IPv6 Address.........: FE80::240:BFF:FE7E:86E1
 IPv6 Address.........................: 2001:DB8:0:20::11/64
 Default Gateway...................: 2001:DB8:0:20::1
 DHCPv6 Client DUID.............: 00-01-00-01-E5-9A-2D-51-00-40-0B-7E-86-E1
