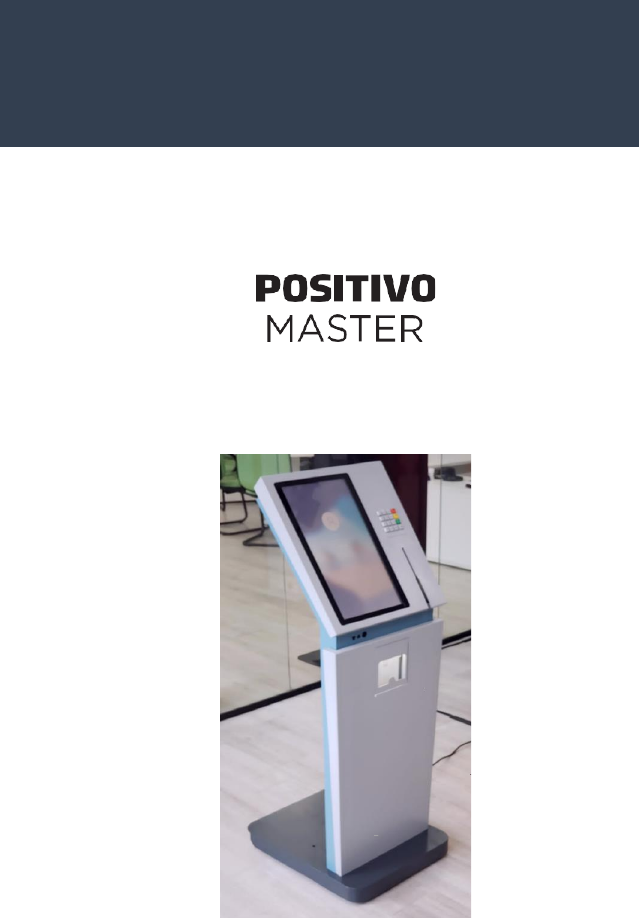

AT4400
TERMINAL DE ATENDIMENTO TDS



MANUAL DO USUÁRIO
2

VISÃO GERAL DO PRODUTO

O terminal de autoatendimento Positivo Master AT4400 foi desenvolvido para a comodidade e
rapidez em integrações com sistema de senha, impressão de comprovante, protocolos e outros
processos para autoatendimento.

Sua estrutura é de fácil integração e possui ótima usabilidade, sendo uma solução robusta e com
durabilidade indicada para aplicações de alto fluxo, como por exemplo, bancos, entre outros.
Em módulo único, modelo totem vertical, confeccionado em chapa metálica, não possui arestas
vivas e/ou cortantes, com portas de acesso com fechadura mecânica do tipo multiponto, com
resistência do seu material de composição e acabamento contra desgastes físicos, corrosão entre
outros, em estrutura estável e não suscetível ao tombamento contendo 02 rodízios giratórios
frontais e 02 rodízios fixos com trava na porção posterior.
Seu cabeamento passa pela parte interna do pedestal, sendo visível apenas a partir de sua saída na
base do terminal.
Demais periféricos necessários para o funcionamento da solução são fixados no interior da porção
superior da estrutura e/ou pedestal.

3

CARACTERISTICAS TECNICAS TELA TOUCH 19.5”

Touchscreen • Touchscreen: Tamanho 19,5”
• Tecnologia: Capacitiva Projetada
• Projeçao de tela: 16:9
• Quantidade de toques: 10 toques
• Método de toque: Dedo, caneta de toque
• Durabilidade: Mais de 50 milhões de toques únicos
• Precisão do toque: ± 1.5mm
• Interface de comunicação: Plug e Play (não necessita drivers)
• Voltagem: DC + 5V ± 5%
• Corrente de trabalho:Conectores
do painel
frontal
• 2x USB 3.2 Gen 1
• 1x Line in
• 1x Fone de Ouvido
Dimensões • 17.0cm(L) x 17.0cm(C),

BIOS/UEFI
• BIOS desenvolvida pela Positivo | UEFI versão 2.7
• Memória flash ROM de 128Mb (16MB) de acordo com SMBIOS 3.2
• Idiomas: Português ou Inglês
• Conformidade com as diretrizes do NIST SP800-147 para proteção contra ataques maliciosos
• Possui a função "Plug & Play”
• Permite customização do logo de inicialização (BMP ou JPG)
• Capacidade de habilitar/desabilitar as portas USBs individualmente, HDD/SSD, serial, slots de expansão e áudio
• Capacidade de boot através de: Adaptador de Rede (PXE), Unidades de Armazenamento, Unidade Ótica e
interfaces USB contendo imagens geradas a partir de arquivos iso ou img
• Possui boot seguro para proteção contra ataques de códigos mal-intencionados, como malware e ransomware
(possui opção de habilitar/desabilitar)
• Suporte a ACPI 6.2 com funções de economia de energia
• Identificação do fabricante de forma não editável, informações de placa mãe, processador, memória, modelo do
equipamento, data/hora
• Registro de número de série (editável/não-editável opcional) e patrimônio editável (até 20 caracteres)
• Função Desktop Management Interface (DMI 3.2) e Common Information Model (CIM)
• Suporta atualização e inventário de hardware remoto por meio de software de gerenciamento ou local
• Suporte as tecnologias PXE 2.1, S.M.A.R.T., AHCI e NVMe
• Compatível com a plataforma SCCM da Microsoft

9


Sistema Operacional
Windows® 10 Pro (64 bits) | Windows® 10 Pro (64 bits) National Academic | Windows® 10 Home (64 bits)
Windows® 11 Pro (64 bits) | Windows® 11 Home (64 bits)
Windows® 11 Pro downgrade para Windows 10 Pro (64 bits)
Distribuições Linux





Gabinete
• Gabinete toolless não necessita de ferramentas para abertura e remoção dos componentes internos (disco rígido,
SSD, SSD M.2, Wi-Fi, ventilador, memória e bateria CMOS) sem utilizar parafusos
• LEDs indicadores frontais: Atividade disco rígido + Equipamento Ligado/Standby (possui função de diagnóstico de
hardware)
• Gabinete com pintura tipo epóxi fabricado em chapa metálica (frontal plástico), com pés antiderrapantes e
acabamento interno/externo sem cantos vivos cortantes
• Possui identificação gráfica para as interfaces do dispositivo (USB, vídeo, rede, áudio, etc)
• Sistema de ventilação através do fluxo de ar exclusivo frontal→traseira
• Sistema de ventilação adequado/dimensionado aos componentes internos, sem acúmulo excessivo de poeira,
permitindo o uso ininterrupto do equipamento em ambiente não refrigerado


10

DESEMBALANDO O PRODUTO POSITIVO MASTER AT4400

Ao receber os totens Positivo Master AT4400 no local de instalação, verifique se todos os itens
completos e sem danos devido ao transporte.

Antes de iniciar o processo de desembalarem o equipamento, é necessário verificar se o ponto
onde o terminal será instalado possui ponto lógico e elétrico (com aterramento e rede
estabilizada), ambos funcionais.

Coloque a caixa em uma superfície plana e abra a embalagem conforme as recomendações a
seguir
.
1. Para a abertura da caixa, recomenda-se o uso cuidadosamente de estilete ou alicate
2. Corte cuidadosamente as fitas arqueadoras envoltas na caixa com estilete ou alicate


Cuidado ao retirar o terminal da caixa de papelão, ele estará protegido por uma camada de
plástico bolha.



11

Retire a camada protetora de plástico bolha e suas fitas de fixação que envolvem o produto.
Descarte a caixa der papelão e plástico bolha em local apropriado.












Para retirar o palete do totem, utilize a chave combinada 13mm.

Solte os parafusos localizados na parte traseira do terminal.
Após a retirada dos parafusos, retire o totem cuidadosamente do palete.
Obs: Evite pegar ou apoiar o totem de maneira brusca próximo a região do monitor/touchscreen.
12

LOCAL DE INSTALAÇÃO

Os totens Positivo Master AT6400 devem possuir um espaço físico e fixo, em condiçoes do ambiente
de instalaçao sendo em local seco e interno, nao exposto a vibração e que não recomendado em
espaço fechado sem ventilação. Também recomenda-se nao expor o equipamento a incidência
direta de raios solares, considerando que pode causar danos ao equipamento.

O piso deve ser plano e nivelado.

No local de instalaçao deve possuir um layout de cabeamento com caracteristicas de energia, ou
seja, pontos de instalações de rede e elétrica. A rede elétrica deve apresentar estabilidade.



A temperatura do local deve seguir entre -5 a 50º e umidade relativa a 95%, sendo um ambiente
sem presença de componentes líquidos e gasosos poluentes que venham a corroer cabos e
componentes metálicos do equipamento.









13

OPERAÇAO DO EQUIPAMENTO

Para a abertura da porta superior, insira a chave e gire no sentido horário, conforme imagens.


Para realizar a abertura de portas inferior, insira a chave e gire no sentido horário.






14

Para acessar os mecanismos, observe a disposição abaixo.








15

Em relação a impressão
Para instalar o rolo de papel térmico, empurre a alavanca de abertura da tampa no lado direito e
abaixe a tampa para abri-la, conforme imagem abaixo.
Após a abertura da porta é possível ter acesso ao compartimento da impressora.





16

Após a abertura da tampa frontal da impressora, insira o rolete de forma adequada no tubete do
papel térmico.




Instale o rolo de papel e rolete nos guias de encaixe da impressora, conforme mostrado na imagem
abaixo, a camada termo sensível do papel deve ficar voltada para fora.
Deixe um pouco de papel na saída de papel e feche a tampa.







17

Deixe um pouco de papel na saída de papel e feche a tampa.

Para fechar deixe o compartimento da bobina deve-se pressionar levemente a porta da
impressora para frente, conforme imagens abaixo.
E, certique-se que o módulo impressor está corretamente travado.
Finalizando o abastecimento da bobina, realize uma impressão antes de fechar a porta frontal do
equipamento.



18

Para o kit de acessibilidade




19



Para a operação do teclado PIN na parte frontal do terminal, a realização dos testes deverá ser
através da abertura de um documento para digitalização no sistema operacional e pressione a
teclas.


20

Para a operação do leitor de cartões magnético, este possui adesivo tátil, a tarja magnética deverá
ser posicionada “passa” a direita do totem, onde fica o sensor magnético.


Para a operação do conector para fone de ouvido, sendo o conector padrão PS2 estéreo, este
possui controle de volume localizado no lado esquerdo do conector com botões individuais.
Deve inserir o fone de ouvido na entrada P2 e executar algum áudio que esteja disponível no
sistema operacional instalado, realizando o teste dos botões para aumentar e diminuir o volume.



21

INSTALAÇAO E CONFIGURAÇAO DE SOFTWARE

Para a realização de imagem, o cliente deverá fornecer a imagem.

CALIBRAGEM DO TOUCH

O produto não necessita de procedimento de calibragem considerando que tela touchscreen plug
and play possui tecnologia capacitiva projetada.

TESTE DE SOM COM FONE DE OUVIDO

Insira o fone de ouvido na entrada PS2, executando algum áudio que esteja disponível no sistema
operacional instalado, na sequência, deverá realizar o teste dos botões para aumentar e diminuir o
volume.




22

MANUTENÇÃO DO PRODUTO

Para manutenção do equipamento recomenda-se uma área de 1m²
Sugere-se o uso de : Chave canhão tamanho 7, Chave canhão tamanho 5,5
Chave Philips média e alicate de corte, se necessário



LIMPEZA DO PRODUTO

Para limpar a tela touchpasse levemente o pano de microfibra e/ou uma flanela macia em
movimentos de dentro para fora até deixar a tela sem nenhuma marca.
Não deve realizar a limpeza com produtos comuns, bem como, produtos químicos com amônia ou
a base de álcool, estão proibidos, sendo o único líquido permitido é água e ainda assim, em
quantidade muito pequena
Se sobrar alguma sujeira, molhe em quantidade muito pequena, restrita ao necessário para deixar
o pano de microfibra ou parte deste úmido e realize movimentos de dentro para fora sem deixar
escorrer água na tela.
Para secar, basta passar a parte seca do pano novamente na tela.
Não deve ser tomada a utilização de papel toalha ou algum pano que não seja 100% algodão eles
podem riscar a tela touchscreen.
Para a limpeza externa do produto completo, não deve realizar a limpeza com produtos químicos
com amônia ou a base de álcool, bem como, a limpeza recomendada é através de água, sabão
neutro e pano.





23

 RESOLUÇÃO DE PROBLEMAS


PROBLEMA POSSÍVEL CAUSA PROCEDIMENTO
Totem nao liga CABO DE
ALIMENTAÇAO NAO
CONECTADO
Conectar o cabo de força à tomada
Impressora nao imprime IMPRESSORA SEM
ENERGIA
Verifique se o a régua de tomada
está devidamente ligada.
Impressora nao imprime PAPEL ABASTECIDO
INCORRETAMENTE
Verifique qual é o lado correto do
termo sensível do papel e siga o
procedimento de troca de bobina.
Impressora nao imprime CABO USB
DESCONECTADO
Verifique se o cabo de
comunicação está conectado
corretamente ao micro conforme
etiqueta de conexões.
Impressora nao imprime EXCESSO DE
ACUMULO DE SUJEIRA
Realizar a limpeza da cabeça
térmica com auxílio de um pincel.
Touchscreen nao funciona CABO DE
COMUNICAÇAO USB
DESCONECTADO
Verifique se o cabo de
comunicação USB está conectado
Teclado PIN nao conectado CABO DE
COMUNICAÇAO USB
DESCONECTADO
Verifique se o cabo de
comunicação USB está conectado
Leitor de passagem nao
reconhece
CABO DE
COMUNICAÇAO USB
DESCONECTADO
Verifique se o cabo de
comunicação USB está conectado








24

GARANTIA E SERVIÇOS
O prazo de garantia do equipamento consta no campo de observações da nota fiscal de compra. Na
ausência desta, o prazo de garantia e modalidade de atendimento pode ser consultado através de
contato com um dos números da Central de Relacionamento Positivo, tendo o número de série do
equipamento em mãos.
Modalidades de Atendimento
1) Balcão – O equipamento deve ser encaminhado até a Assistência Técnica Autorizada Positivo
Tecnologia indicada pela Central de Relacionamento Positivo.
2) On Site – Deve-se entrar em contato através de um dos telefones da Central de Relaciona-
mento Positivo para comunicação do problema. Caso seja necessária a presença de um
técnico para a correção do problema, será providenciado o agendamento de uma visita
técnica.
Canais de Atendimento
Para que seu atendimento seja ágil, tenha sempre em mãos o número de série do seu
equipamento e a nota fiscal de compra.
Ligue para a Central de Relacionamento Positivo: 0800 644 6591, de segunda a sexta-feira, exceto
feriados, das 8 às 18 horas (horário de Brasília).
A Central de Relacionamento Positivo prestará o devido suporte e, se necessário, em caso de
problemas no hardware, indicará a Assistência Técnica ou ponto de serviço, com localização mais
próxima do seu endereço.
