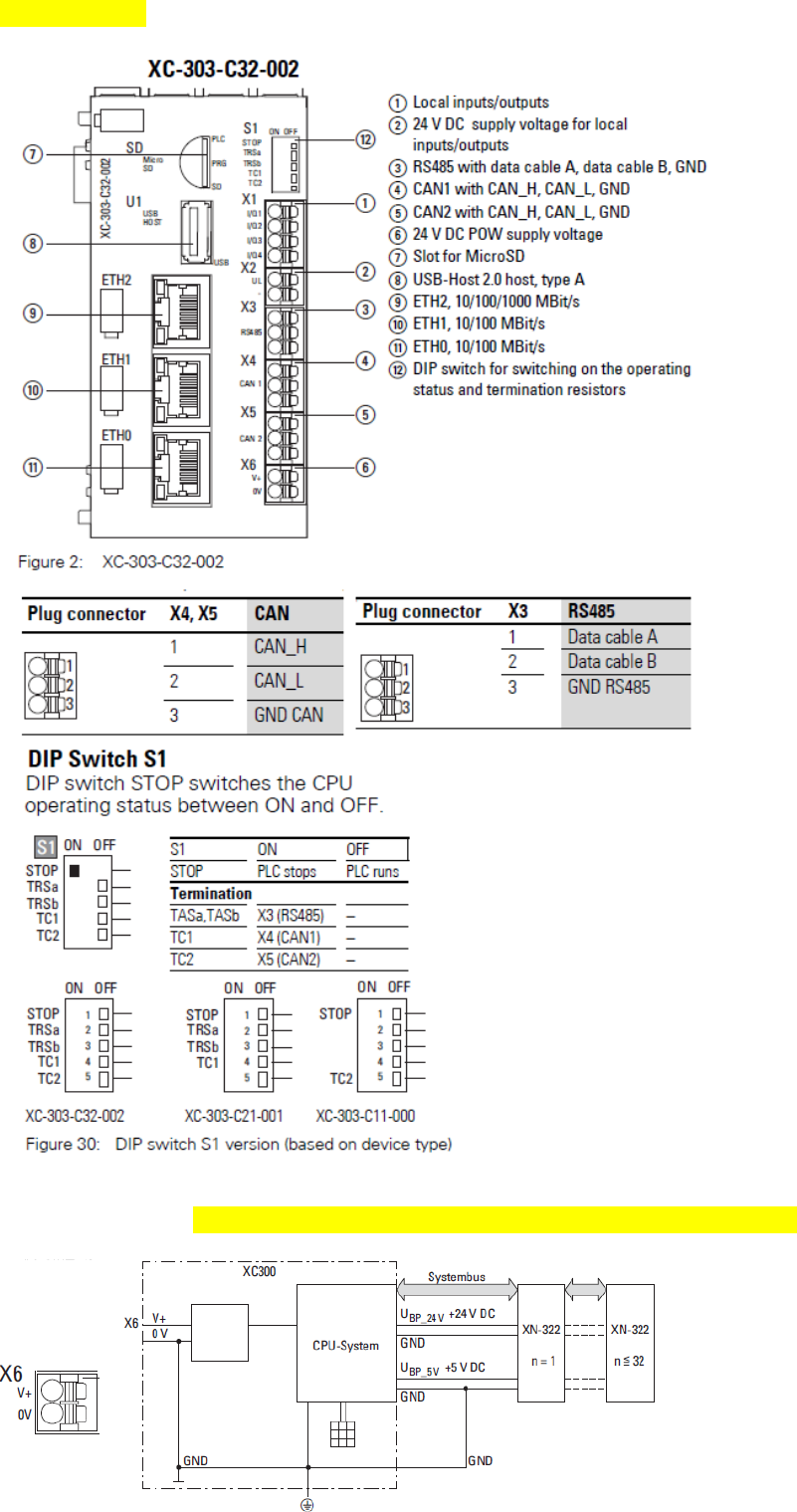

Xc300 – Resumo



No terminal X6 deve ser feita a alimentação 24Vcc da CPU, pelos terminais V+ e 0V. Não há terminal dedicado pra o
aterramento, porém, o 0V deve ser previamente interligado ao aterramento (em comum)


Comandos da XC300 disponiveis no monitoramento online no Codesys 3->Device-> PLC shell

? =>Prints list of available commands.
Getcmdlist =>Used internally to display all available commands.
mem [] =>Print Hexdump of spezified memory region.
Reflect =>Just Reply the command which was entered (for testing the connection).
Applist =>Print List of currently loaded applications.
pid [|] =>Dump Guids of one specific or all loaded applications.
pinf [|] =>Dump Project informations of one specific or all loaded applications.
startprg [|] =>Start one specific or all loaded applications.
stopprg [|] =>Stop one specific or all loaded applications.
resetprg [|] =>Reset one specific or all loaded applications.
resetprgcold [|] =>Perform a cold reset one specific or all loaded applications.
reload [|] =>Reload one specific or all loaded applications from bootprojects.
Getprgprop =>[not implemented, yet]
getprgstat [|] =>Get the status of one specific or all loaded applications.
Plcload =>Get the Processor load of the PLC tasks.
Rtsinfo =>Print Runtime System Informations, like Processor and Runtime Version.
Channelinfo =>Return communication channel information.

--- XC303 specific shell-commands ---
reboot - Reboot device
getswitchpos - Show actual Switch Position
getversion - Show device versions list
gethwinfo - Show hardware information.
getbattery - Show battery state
getrtc - Show Date and Time (local time)
setrtc - Set Date and Time [setrtc YY:MM:DD HH:MM:SS]
gettimezone - Show actual timezone information (offset to UTC)
settimezone - Setting new timezone information ( = offset to UTC)
getipconfig - Show actual ethernet configuration
setipaddr - Set ip-address ( = AdapterNo Adr1.Adr2.Adr3.Adr4)
setipnetmask - Set ip-subnetmask ( = AdapterNo Adr1.Adr2.Adr3.Adr4)
setipgateway - Set ip default gateway ( = AdapterNo Adr1.Adr2.Adr3.Adr4)
setipbroadcast - Set ip of broadcast address ( = AdapterNo Adr1.Adr2.Adr3.Adr4)
getipdns - Show actual DNS Address
setipdns - Set DNS [setipdns adr1.adr2.adr3.adr4]
enabledhcp - Enable 'Dynamic Host Configuration Protocol'.( = AdapterNo)
isdhcpenabled - Shows whether DHCP Protocol is enabled or not.( = AdapterNo)
copyprojtosd - Copy project To SD-Card
copyprojtousb - Copy project To USB Memory Disk
remprojfromsd - remove backup project from SD-Card
remprojfromusb - remove backup project from USB
setuserpwd - set user password for SSH/SFTP User (Default=XC303_User)
ssh_access - Get state (no ) or set state of ssh connection.(=enable|disable)

--- XN specific shell-commands ---
xngetversion shows current XN driver version
xnmodules shows currently configured and connected SDIAS modules
xnvariables shows XN module variables
xnconfig shows XN module configuration variables
xnstatistics shows statistical XN data


--- CAN-bus specific shell-commands ---
canload => Display CAN-Bus load. show CAN-Bus load. reset CAN-Bus load statistics.
caninfo =>Display CAN-Controller information.
canshow =>Display CAN-Controller statistics. both controllers. / both controllers.
canshowReset =>Reset CAN-Controller statistics. both controllers. / both controllers.

rtc-get =>Get UTC via DateTime string.
rtc-set =>Set UTC via DateTime string(see ISO8601.Required format: "rtc-set YYYY-MM-DDThh:mm:ss[,sss]"
cert-getapplist => Display all registered applied certificates (Component ID and application)

cert-genselfsigned [ ] => Generate all self signed
certificates
cert-gendhparams [len in bits] => enerate parameters needed for Diffie-Hellman key exchange. Attention
may run several minutes!
cert-getcertlist [] => Get a list of all certificates
cert-createcsr [] =>Create CSR files for all applications
cert-import =>Import a certificate
cert-export [] =>Export a certificate
cert-remove =>Remove a certificate




Configuração Canopen

XC-303-C32-002 => Possui Can 1 e Can2
XC-303-C21-001 =>somente Can1
XC-303-C11-000 =>somente Can2

Fazendo a configuração de rede no Codesys3,

Can1 (como as demais portas de Can de outros PLC´s Eaton, como XC152, XV100, etc)
Canbus: Network: 0
Canopen Manager: node ID=1

Can2
Canbus: Network: 1
Canopen Manager: node ID=2



Exemplo XC303-C11-000 (somente Can2), comunicando com inversor DC1:

No Codesys3, para a XC303-C11-000:
Canbus: Network: 1, velocidade 125kbps (no inversor, programado em P50=125 )
Canopen Manager ID=2
Inversor DC1= ID=3 (endereço de rede canopen no inversor, programado em P36= exemplo =3, )

No inversor:
*P12=7 (Local de controle 7=via canopen sem SP de rampas / ou 8=via canopen com SP de rampas
*P14=101 (Liberação parâmetros)
*P36=3 (endereço rede) / 9.6 (velocidade Modbus-não usado / 3000 ( time out )
*P50=125 (Baud rate kbit/s)
OBS: mesmo com o liga/desliga sendo via rede canopen, os terminais 1 e 2 (entrada digital 01) devem estar
jumpeados (ou colocar interruptor de emergência)


Exemplo XC303-C11-000 (somente Can2), comunicando com remota XN300:
No Codesys3, para a XC303-C11-000:
Canbus: Network: 1,
Canopen Manager ID=2
Na remota XN300:
Endereço can=4 (exemplo)= chaves: 1=off, 2=off, 3=on, 4=off, 5=off => (chaves 1 2 3 4 5 = endereço 1 2 4 8 16 32)
Velocidade rede can = 125kpbs chaves: 6=0ff, 7=off, 8=on
Check config hardware = chave 9=off (save config)
Resistor fim de rede can= On = chave 10=on



















Alterar IP da XC303 - Seguindo as instruções do manual da XC300 MN050005_EN

CLP XC300 (3 portas de rede Ethernet) - IP´s Originais de fábrica:
ETH2: 192.168.138.248
ETH1: 192.168.137.248
ETH0: 192.168.119.248
Subnet mask: 255.255.255.0

A XC303-C11-000 não possui USB, tem SD card e ETH1: 192.168.137.248

Há 2 formas de se alterar o IP:
1) CPU com IP desconhecido , preparar um SD card (ou pendrive) com o arquivo networkconfig, que altera para um IP
conhecido;
2) CPU com IP conhecido , se conectar via Codesys 3 (online), alterar o IP via PLC Shell


Alterando via SD card:
Preparar um SD card formatado em Fat32. Nele deverá ter a pasta XC303 -> Update. Dentro da pasta Update deve conter o
arquivo networkconfig




Para configurar o arquivo networkconfig de acordo com o IP desejado, é necessário renomea-lo para networkconfig.txt, abrir
como editor de texto e alterar as configurações de IP para cada porta, depois de alterado renomea-lo novamente para
networkconfig.



A primeira vez que se abre o arquivo em forma .TXT a tabulação pode não estar alinhada, para facilitar o comprendimento é
necessário separar alguns comandos dos comentários (que iniciam sempre com #) que estão presentes na mesma linha.
Alterar o IP e o Gateway para que estejam na mesma camada, através dos comandos
ETH1_IP_ADDRESS=192.168.137.248
ETH1_DEFAULT_GATEWAY=192.168.137.1


Vendo o arquivo completo temos:




Estando com o SD card preparado, com a CPU desligada,inserir o SD card na CPU (ao inserir o cartão, sua trava, faz “click”,
indicando que está devidamente encaixado) e ligar a CPU. Todas as chaves da Dip Switch S1 devem estar em OFF (direita).



Ao energizar, a sequencia de Leds será (aguardar os diferentes tempos de transição entre as etapas abaixo):
Acende somente o led verde V+
Todos os leds da CPU vão piscar vermelho (1X), depois verde (3X)
Somente o led SD vai ficar verde (indicando que está lendo o cartão SD, e atualizando a configuração de IP). Se o led do SD card
não acender, isto pode indicar um erro no cartão, em sua configuração ou em seu encaixe na CPU .
Depois os leds PLC e PRG vão acender, indicando que a CPU está funcionando.

Depois disso a CPU já está com o IP corrigido, isto pode ser testado via CMD, pelo comando ping:
CPU: alterada para IP 192.168.1.15
Computador: Configurado com IP fixo na mesma camada (Exemplo: 192.168.1.9)




Alterando via Codesys3:

É necessário previamente que o computador a se conectar em uma destas portas esteja com IP fixo e na mesma camada do IP
da porta a se conectar, como mostrado na configuração anterior (exemplo, CPU XC303 com IP original, vai conectar na ETH1:
192.168.137.248, configurar o computador para IP 192.168.137.9)

Conferir previamente se a CPU está com o IP conhecido, através do comando PING, no CMD



Abrir o Codesys 3 e iniciar um novo projeto





Fazer a conexão, indo em Device-> Communication Settings-> em gateway selecionar Gateway1, em Device digirar o IP da CPU
192.168.137.248. Ficando os leds do gateway e do Device estando verde, pé possivel ficar Online



Aviso que a CPU está com programa diferente, e se quer fazer download. Clicar em Yes


Passar a CPU de Stop para Run


Ainda em Device, ir em PLC Shell, e para listar todos os comandos diponiveis na CPU, digitar ?. Para que o comando seja aceito, é
necessário digitar o comando, depois enter


Os principais comandos referentes a configuração de rede são:

getipconfig - Show actual ethernet configuration
setipaddr - Set ip-address ( = AdapterNo Adr1.Adr2.Adr3.Adr4)
setipnetmask - Set ip-subnetmask ( = AdapterNo Adr1.Adr2.Adr3.Adr4)
setipgateway - Set ip default gateway ( = AdapterNo Adr1.Adr2.Adr3.Adr4)
setipbroadcast - Set ip of broadcast address ( = AdapterNo Adr1.Adr2.Adr3.Adr4

então, para as verificar as configurações de rede usar o comando getipconfig

A sintaxe para alterar as configurações são: (numero porta da rede) (endereço da rede). Exemplo, vai alterar a porta ETH1 para o
IP 192.168.1.15, é necessário digitar o comando:

setipaddr 1 192.168.1.15


Porém, após este commando, a CPU perde comunicação com o computador, justamente por ter alterado o IP em
que ela estava conectada.



Na CPU, o led PLC fica piscando verde. Depois volta a ficar verde continuo. Com isso, é necessário re-ligar a CPU, e
também alterar as congiurações do computador para o novo IP fixo mesma camada (Exemplo: 192.168.1.9).

O teste para verificar se aceitou o novo comando pode ser feito pelo comando Ping no CMD:


Depois, no codesys é necessário re-fazer a conexão de acordo com o novo IP




Maiores informações sobre a atualização de IP via SD cartd conforme o Manual Pagina 91



* Templates of file networkconfig and deleteBootproject can be found in the
Eaton Download Center.
ftp://ftp.moeller.net/AUTOMATION/DOWNLOAD


Caso não esteja na rede disponivel o arquivo “networkconfig”, segue anexo junto da pasta deste procedimento



XC303 não realiza comunicação Modbus RTU. Solução: atualizar para firmware mais novo

 (http://applications.eaton.eu/sdlc/?lx=11)


After that download the most recent firmware (…B319…) to the XC303, através do codesys 3
Passar a chave S1 para Stop (on)




After that please double check with PLC Shell command “getversion” that the most recent firmware is installed:


After that the Modbus RTU communication work.
Fazendo pelo SD-Card










Habilitando FTP server (manual pagina 119)
FTP: Em dispostivos com XV100, XC152, esta função permite ao computador acessar as pastas internas do CLP,
abrindo o explorer de pastas e digitando o endereço ftp://ip
Exemplo, em uma XC152: ftp://192.168.1.1/


Porém, no XC300 é diferente (sistema operacional interno em Linux), para ser ter este acesso é necessário baixar o
software WINSPC https://winscp.net/eng/download.php

No Codesys 3 é necessário Habilitar essa função=> ficar online com a CPU. Ir em Device-> PLC shell.
Comandos:
ssh_access - Get state (no ) or set state of ssh connection.(=enable|disable)
exemplo: ssh_access enable (habilita o FTP server. Após o commando, é necessario re-ligar a CPU)
setuserpwd -set user password for SSH/SFTP User (Default=XC303_User)
exemplo: setuserpwd XC303_User

Abrir o software WINSP, em Login =>
Host Name: colocar o IP da CPU (exemplo: 192.168.1.15) Port 22
User name: XC303_User
Password: XC303_User
Login




Clicar em Yes



Para se fazer um backup das pastas internas ca XC303 no computador, é necessário criar uma pasta no computador,
seleciona-la (tela esquerda), depois selecionar cada pasta do CLP (se selecionar todas dá erro), clicar em download ,
e selecionar a pasta de backup. OBS: alguns arquivos não permitem copia, vem somente as pastas.



Criando SD card de boot
Codesys 3 => ficar online com a CPU, com o SD card inserido. Ir em Device-> PLC shell.
Comando copyprojtosd
