Lista 03 - Exercicios de Tolerância e Ajustes (Gabarito)

Prévia do material em texto

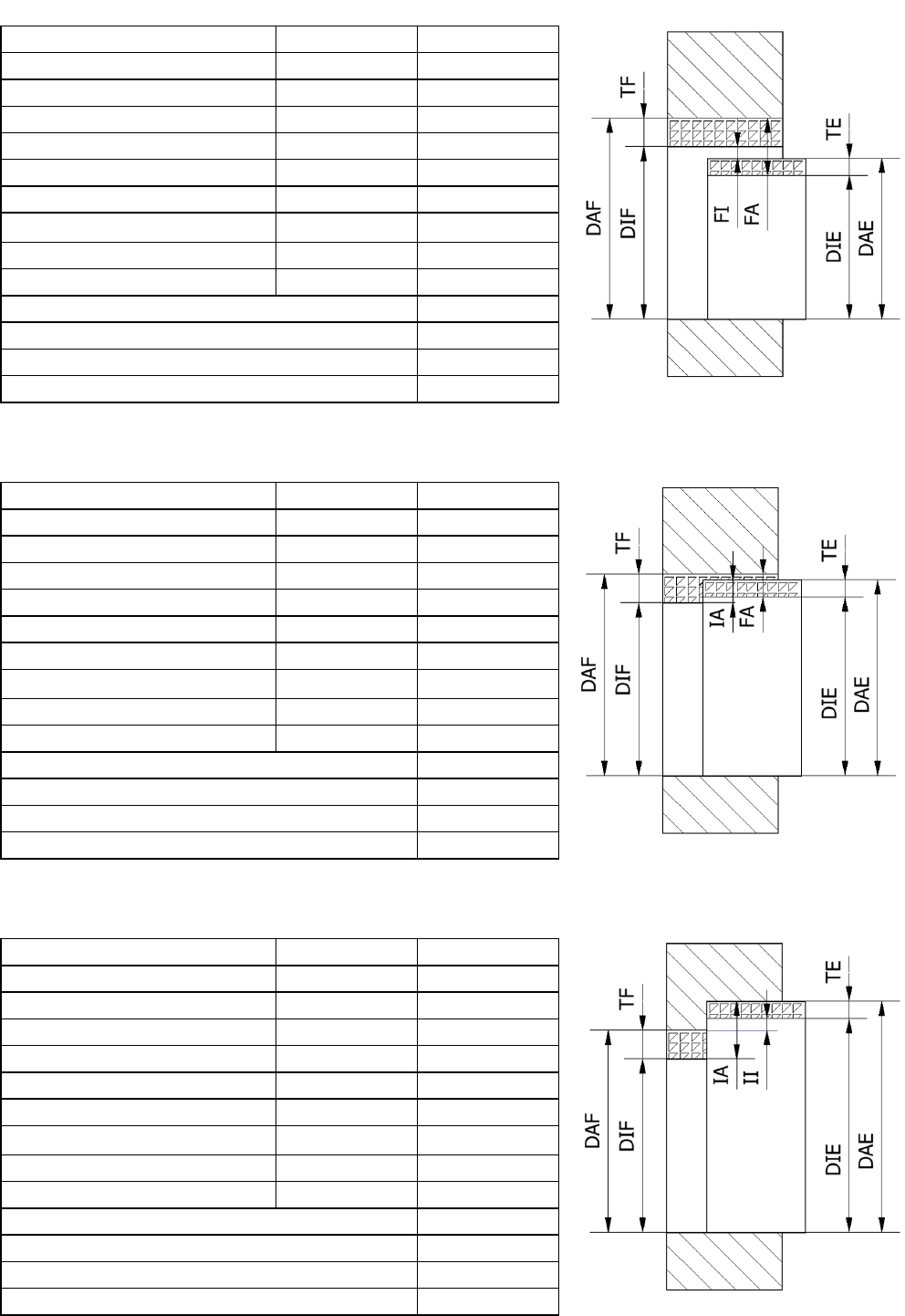

Calcule, monte a tabela de Ajustes e Desenhe o Gráfico com Cotas
10 H7 - cd6 Furo Eixo
Tolerância-padrão 7 6
Tolerância (T) 15 micra 9 micra
Dimensão nominal 10 mm 10 mm
Afastamento fundamental 0 micron -56 micra
Afastamento superior 15 micra -56 micra
Afastamento inferior 0 micron -65 micra
Dimensão limite 10 15 10 -56
-65
Dimensão mÁxima (DA) 10,015 mm 9,944 mm
Dimensão mÍnima (DI) 10,000 mm 9,935 mm
Tipo de ajuste (interferência, folga, incerto) Folga
[ ] Interferência ou [x] Folga mÁxima (FA) 80 micra
[ ] Interferência ou [x] Folga [ ] mÁxima [x] mÍnima 56 micra
Sistema de ajuste (furo ou eixo base) furo base
Calcule, monte a tabela de Ajustes e Desenhe o Gráfico com Cotas
31 K8 - h7 Furo Eixo
Tolerância-padrão 8 7
Tolerância (T) 39 micra 25 micra
Dimensão nominal 31 mm 31 mm
Afastamento fundamental 12 micra 0 micron
Afastamento superior 12 micra 0 micron
Afastamento inferior -27 micra -25 micra
Dimensão limite 31 12 31-27 -25
Dimensão mÁxima (DA) 31,012 mm 31,000 mm
Dimensão mÍnima (DI) 30,973 mm 30,975 mm
Tipo de ajuste (interferência, folga, incerto) Incerto
[x] Interferência ou [ ] Folga mÁxima (IA) 27 micra
[ ] Interferência ou [x] Folga [x] mÁxima [ ] mÍnima 37 micra
Sistema de ajuste: (furo ou eixo base) eixo base
Calcule, monte a tabela de Ajustes e Desenhe o Gráfico com Cotas
70 H7 - p6 Furo Eixo
Tolerância-padrão 7 6
Tolerância (T) 30 micra 19 micra
Dimensão nominal 70 mm 70 mm
Afastamento fundamental 0 micron 32 micra
Afastamento superior 30 micra 51 micra
Afastamento inferior 0 micron 32 micra
Dimensão limite 70 30 70 51
32
Dimensão mÁxima (DA) 70,030 mm 70,051 mm
Dimensão mÍnima (DI) 70,000 mm 70,032 mm
Tipo de ajuste (interferência, folga, incerto) Interferência
[x] Interferência ou [ ] Folga mÁxima (IA) 51 micra
[x] Interferência ou [ ] Folga [ ] mÁxima [x] mÍnima 2 micra
Sistema de ajuste: (furo ou eixo base) furo base
