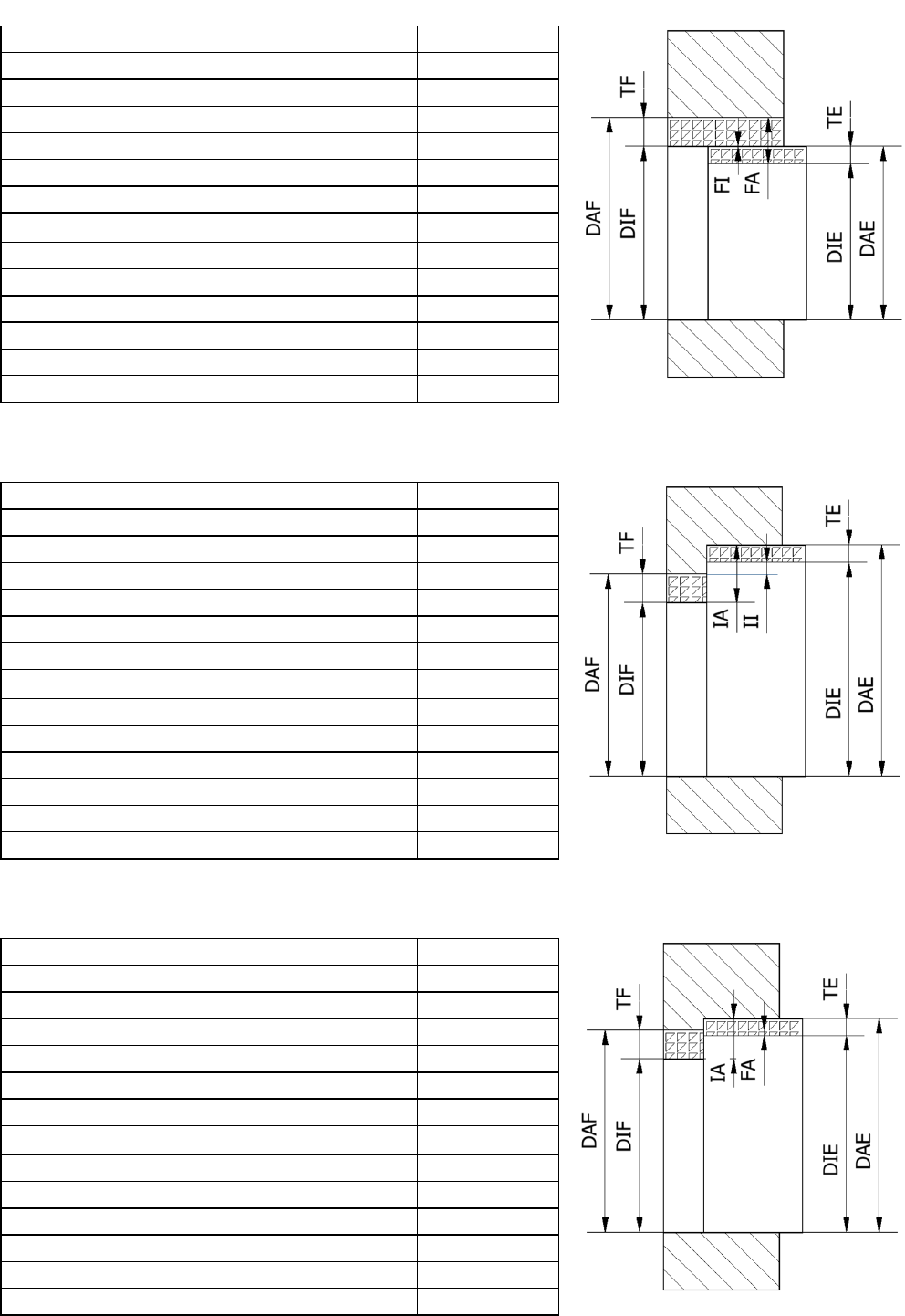

Calcule, monte a tabela de Ajustes e Desenhe o Gráfico com Cotas
18 H7 - h6 Furo Eixo
Tolerância-padrão 7 6
Tolerância (T) 18 micra 11 micra
Dimensão nominal 18 mm 18 mm
Afastamento fundamental 0 micron 0 micron
Afastamento superior 18 micra 0 micron
Afastamento inferior 0 micron -11 micra
Dimensão limite 18 18 18 -11
Dimensão mÁxima (DA) 18,018 mm 18,000 mm
Dimensão mÍnima (DI) 18,000 mm 17,989 mm
Tipo de ajuste (interferência, folga, incerto) Folga
[ ] Interferência ou [x] Folga mÁxima (FA) 29 micra
[ ] Interferência ou [x] Folga [ ] mÁxima [x] mÍnima 0 micron
Sistema de ajuste (furo ou eixo base) furo base
Calcule, monte a tabela de Ajustes e Desenhe o Gráfico com Cotas
12 S8 - h7 Furo Eixo
Tolerância-padrão 8 7
Tolerância (T) 27 micra 18 micra
Dimensão nominal 12 mm 12 mm
Afastamento fundamental -28 micra 0 micron
Afastamento superior -28 micra 0 micron
Afastamento inferior -55 micra -18 micra
Dimensão limite 12 -28 12-55 -18
Dimensão mÁxima (DA) 11,972 mm 12,000 mm
Dimensão mÍnima (DI) 11,945 mm 11,982 mm
Tipo de ajuste (interferência, folga, incerto) Interferência
[x] Interferência ou [ ] Folga mÁxima (IA) 55 micra
[x] Interferência ou [ ] Folga [ ] mÁxima [x] mÍnima 10 micra
Sistema de ajuste: (furo ou eixo base) eixo base
Calcule, monte a tabela de Ajustes e Desenhe o Gráfico com Cotas
70 H8 - r6 Furo Eixo
Tolerância-padrão 8 6
Tolerância (T) 46 micra 19 micra
Dimensão nominal 70 mm 70 mm
Afastamento fundamental 0 micron 43 micra
Afastamento superior 46 micra 62 micra
Afastamento inferior 0 micron 43 micra
Dimensão limite 70 46 70 62
43
Dimensão mÁxima (DA) 70,046 mm 70,062 mm
Dimensão mÍnima (DI) 70,000 mm 70,043 mm
Tipo de ajuste (interferência, folga, incerto) Incerto
[x] Interferência ou [ ] Folga mÁxima (IA) 62 micra
[ ] Interferência ou [x] Folga [x] mÁxima [ ] mÍnima 3 micra
Sistema de ajuste: (furo ou eixo base) furo base
